8/16/24 x 2.5 吋 SAS/SATA
本主題提供 8 x 2.5 吋/16 x 2.5 吋/24 x 2.5 吋 SAS/SATA 配置的纜線佈線資訊。
下表中的配置編號僅用於描述目的。
| BP 配置 | 儲存體控制器 | 配置編號 |
|---|---|---|
| 8 x 2.5 吋 SAS/SATA (BP1) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| 16 x 2.5 吋 SAS/SATA (BP1 + BP2) | 2 x SFF 8i | 3 |
| 1 x SFF 16i | 4 | |
| 1 x CFF 16i | 5 | |
| 24 x 2.5 吋 SAS/SATA (BP1 + BP2 + BP3) | 3 x SFF 8i | 6 |
| SFF 16i + 8i | 7 | |
| SFF 8i + CFF 16i | 8 |
纜線佈線至 SFF 8i/16i 配接卡（配置 1/3/4/6/7）
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。
只有在 3 x SFF 8i 或 SFF 16i + 8i 配置中才需要纜線 3。
圖 1. 纜線佈線至 SFF 8i/16i 配接卡
| 從 | 到 | 纜線長度 | |
|---|---|---|---|
| 1 BP1：SAS | 1 8i 配接卡：
| 1 16i 配接卡：
| 900 公釐 |
| 2 BP2：SAS | 2 8i 配接卡：
| 2
| 900 公釐 |
| 3 BP3：SAS | 3 8i 配接卡：
| 3 8i 配接卡：
| 900 公釐 |
纜線佈線至 CFF 16i 配接卡（配置 2/5/8）

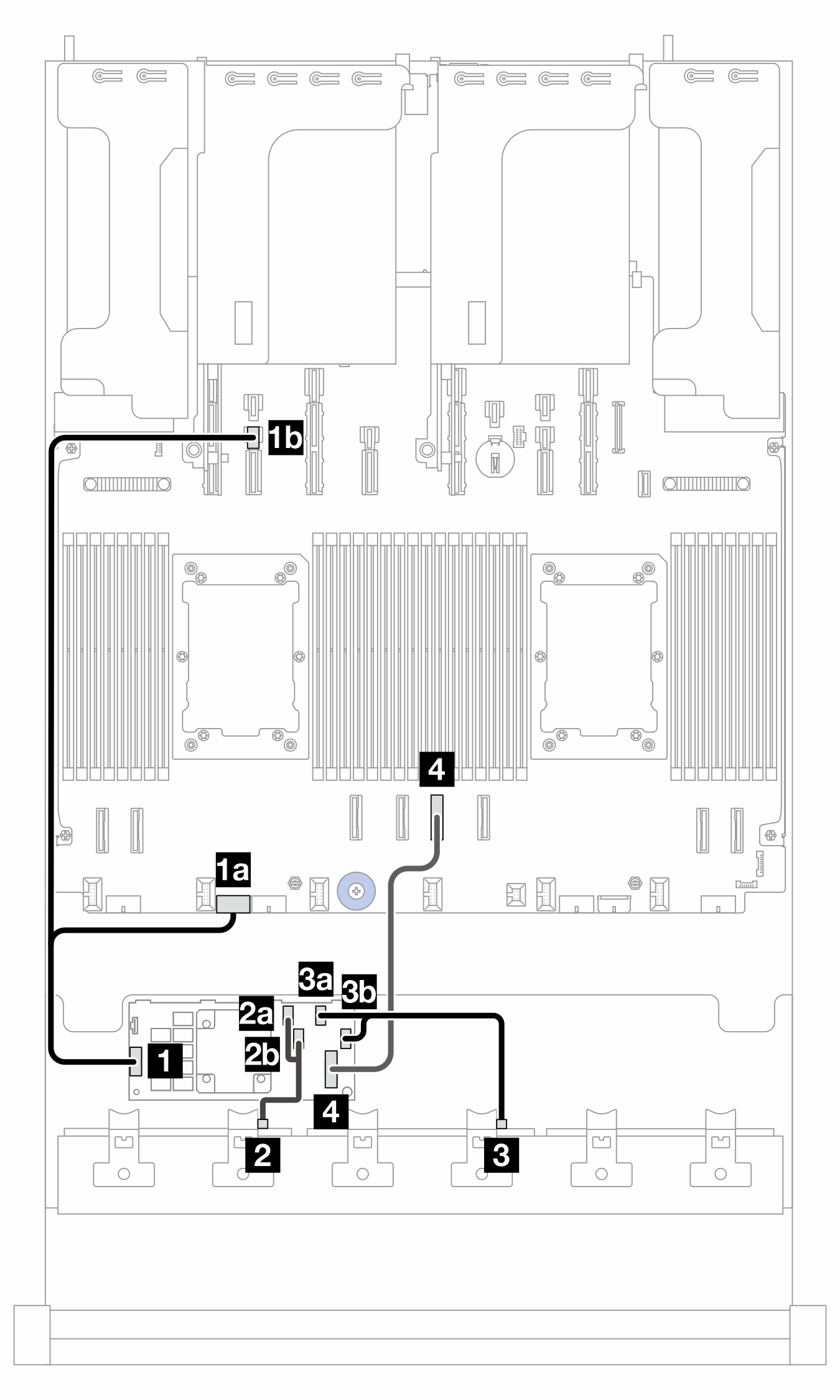

圖 2. 安裝了兩個處理器的纜線佈線  | 圖 3. 安裝了一個處理器的纜線佈線  |
2P：兩個處理器；1P：一個處理器; PB：處理器板
| 從 (CFF 16i 配接卡) | 到 | 纜線長度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB：PWR 14 | |||
| 2a C0 | 2 BP1：SAS | 2 BP1：SAS | 140/140 公釐 |
| 2b C1 | |||
| 3a C2 | 3 BP2：SAS | 3 BP2：SAS | 140/140 公釐 |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB：PCIe 4 | 4 PB：PCIe 4 | 450 公釐 |
纜線佈線至 SFF 8i 配接卡（配置 8）
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。

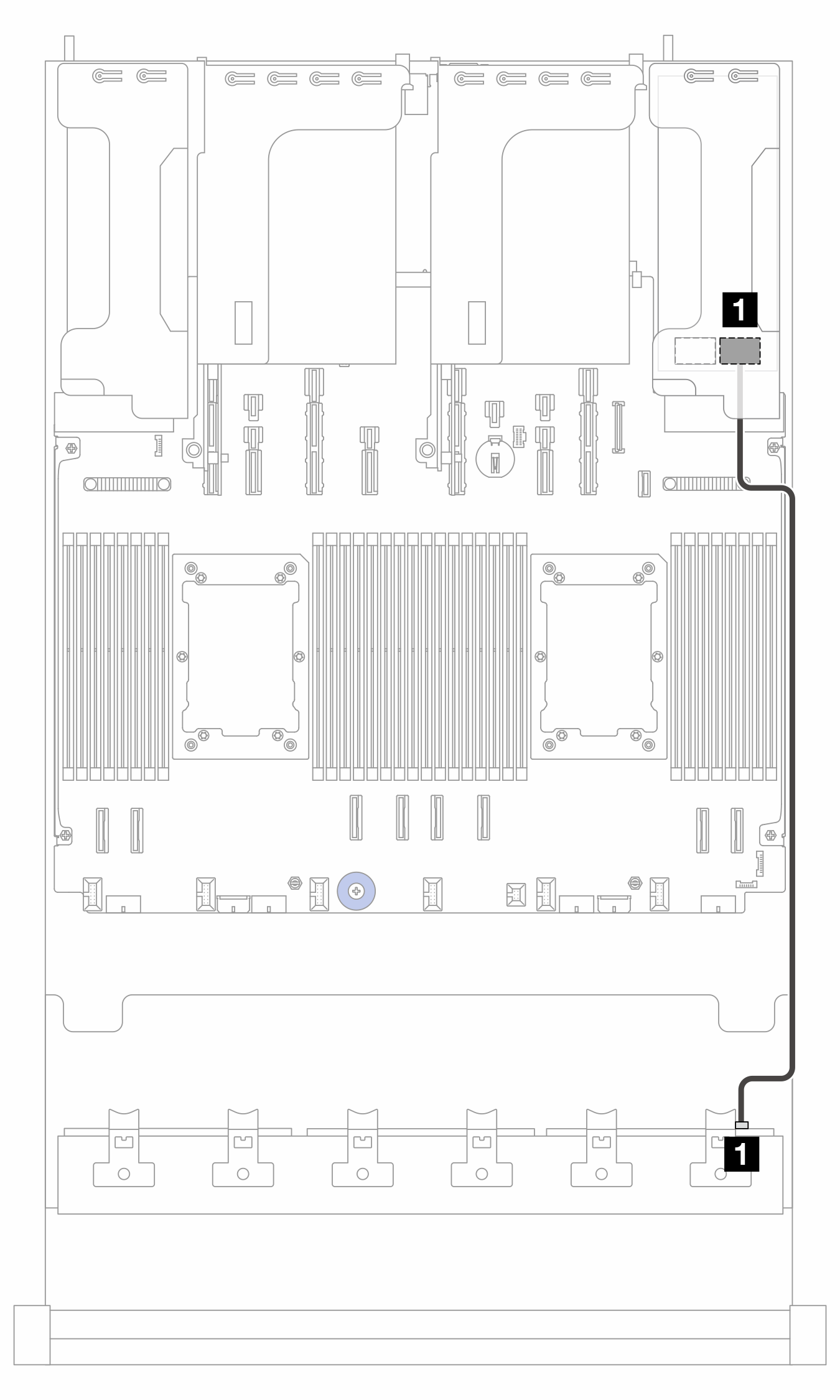

圖 4. 纜線佈線至 SFF 8i 配接卡
| 從 | 到 | 纜線長度 |
|---|---|---|
| 1 BP3：SAS | 1 8i 配接卡：C0 | 900 公釐 |
