8/16/24 unidades SAS/SATA de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 8/16/24 unidades SAS/SATA de 2,5".

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
8 unidades SAS/SATA de 2,5" (BP1)1 x SFF 8i/16i1
1 x CFF 16i2
16 unidades SAS/SATA de 2,5" (BP1 + BP2)2 x SFF 8i3
1 x SFF 16i4
1 x CFF 16i5
24 unidades SAS/SATA de 2,5" (BP1 + BP2 + BP3)3 x SFF 8i6
SFF 16i + 8i7
SFF 8i + CFF 16i8

Disposición de los cables al adaptador SFF 8i/16i (configuración 1/3/4/6/7)​

Nota

  • La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

  • El cable 3 solo se necesita en la configuración 3 x SFF 8i o SFF 16i + 8i.

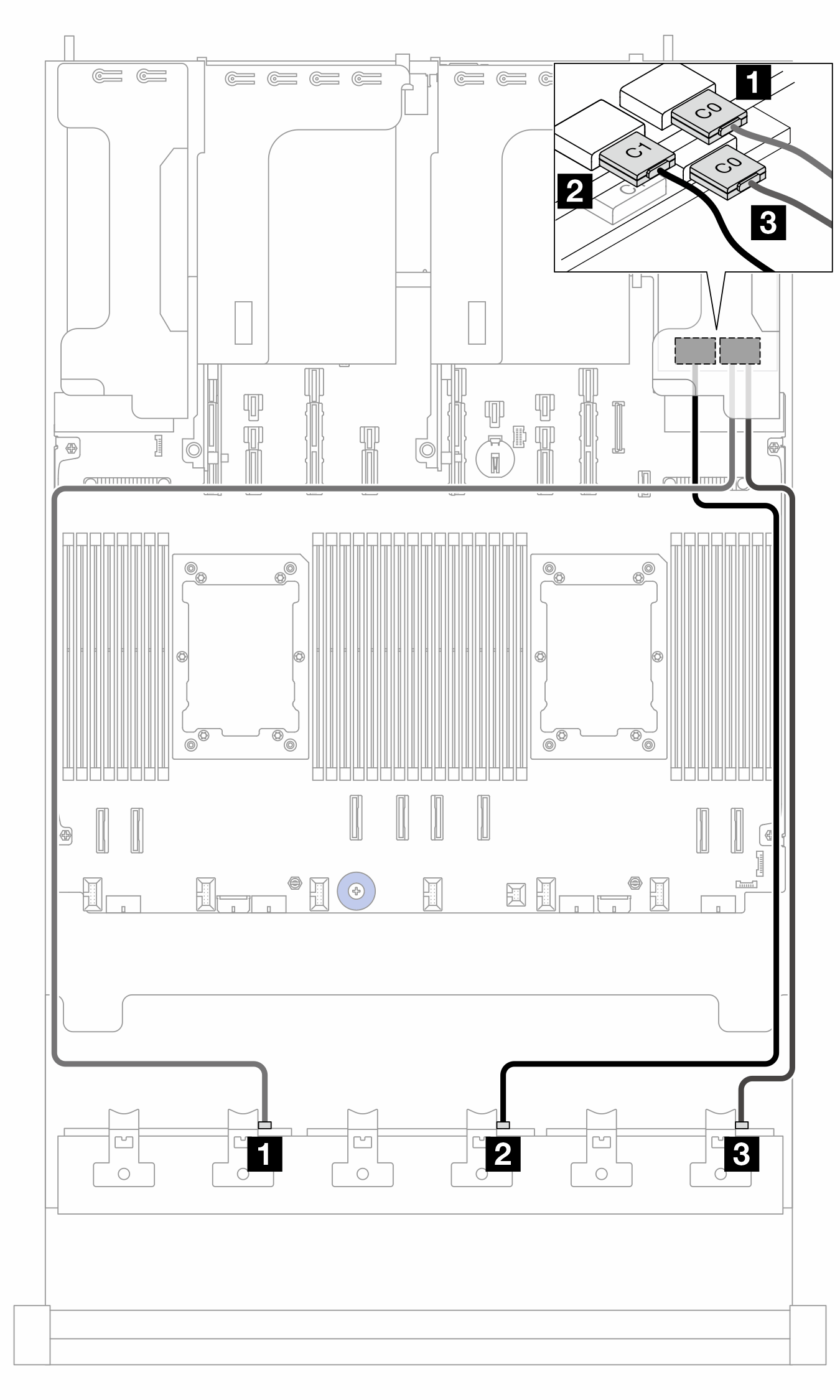

Figura 1. Disposición de los cables al adaptador SFF 8i/16i

DesdeHastaLongitud del cable
1 BP1: SAS1 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

3 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Disposición de los cables al adaptador CFF 16i (configuración 2/5/8)​

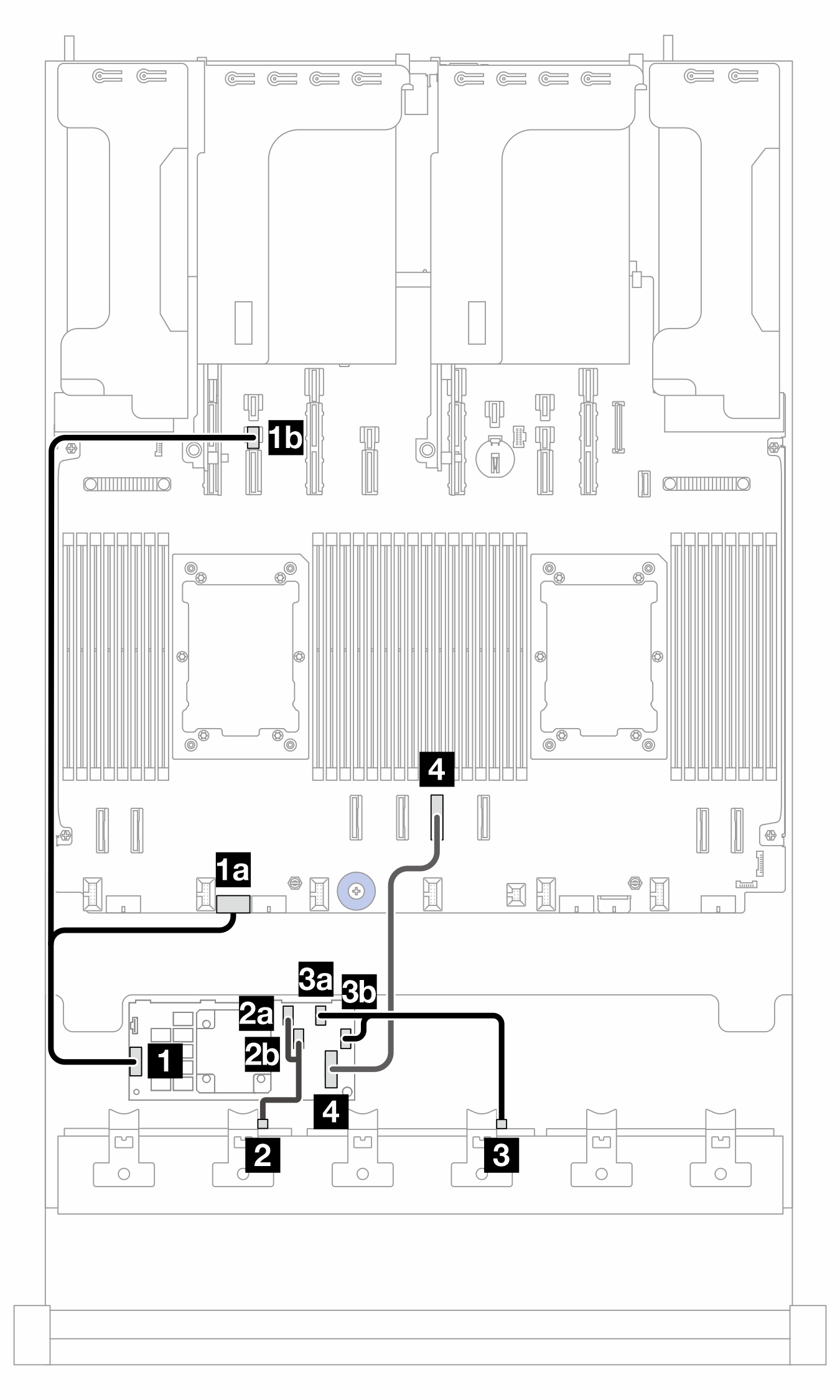

Figura 2. Disposición de los cables cuando hay dos procesadores instalados

Figura 3. Disposición de los cables cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador; PB: placa del procesador
De (adaptador CFF 16i)HastaLongitud del cable
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS3 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 44 PB: PCIe 4450 mm

Disposición de los cables al adaptador SFF 8i (configuración 8)​

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

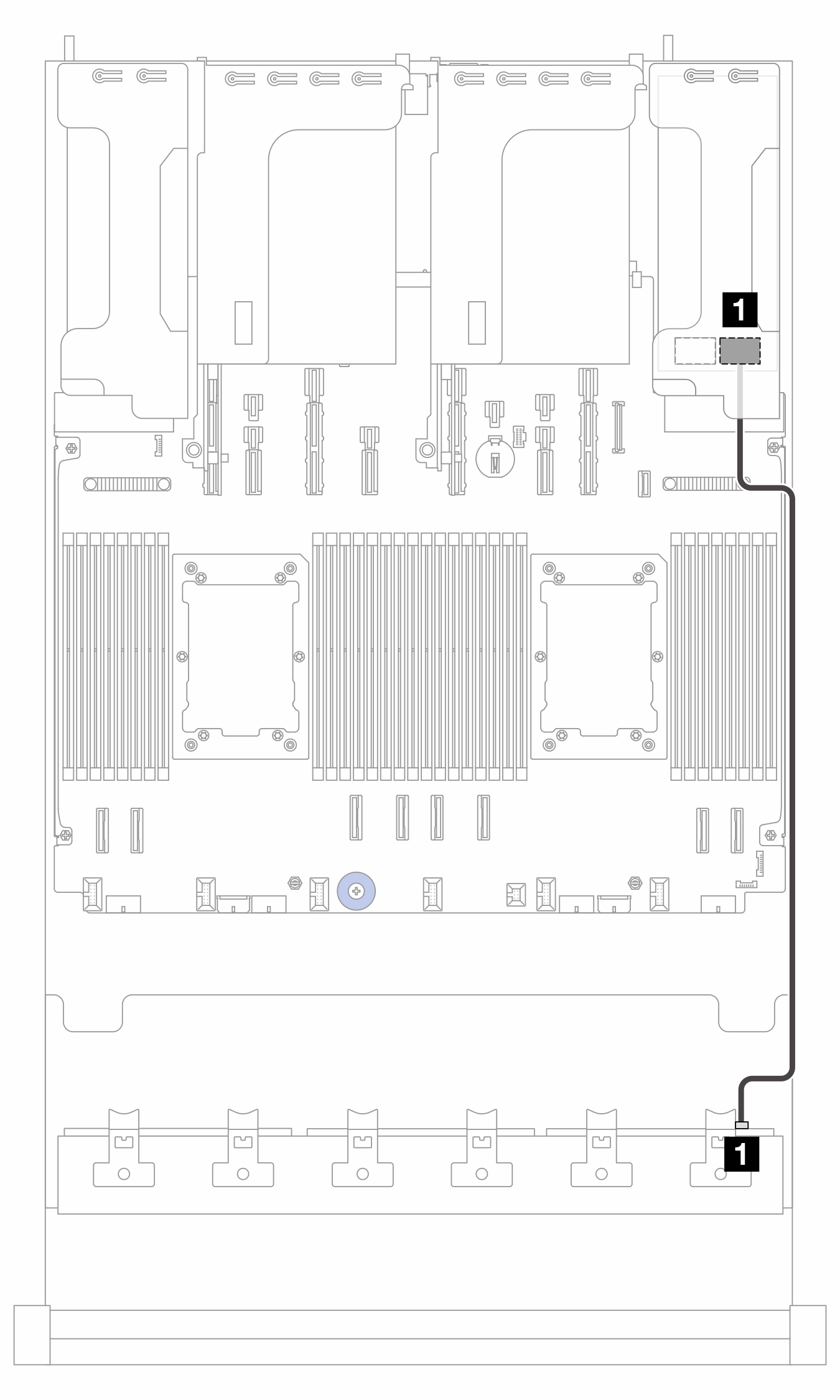

Figura 4. Disposición de los cables al adaptador SFF 8i

DesdeHastaLongitud del cable
1 BP3: SAS1 Adaptador 8i: C0900 mm
