SAS/SATA a 8/16/24 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA a 8 vani da 2,5"/16 vani da 2,5"/24 vani da 2,5".
Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/3/4/6/7)
Instradamento dei cavi all'adattatore CFF 16i (config. 2/5/8)
I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
| Configurazione BP | Controller di storage | N. configurazione |
|---|---|---|
| SAS/SATA a 8 vani da 2,5" (BP1) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| SAS/SATA a 16 vani da 2,5" (BP1 + BP2) | 2 x SFF 8i | 3 |
| 1 x SFF 16i | 4 | |
| 1 x CFF 16i | 5 | |
| SAS/SATA a 24 vani da 2,5" (BP1 + BP2 + BP3) | 3 x SFF 8i | 6 |
| SFF 16i + 8i | 7 | |
| SFF 8i + CFF 16i | 8 |
Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/3/4/6/7)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Il cavo 3 è necessario solo nella configurazione 3 x SFF 8i o SFF 16i + 8i.

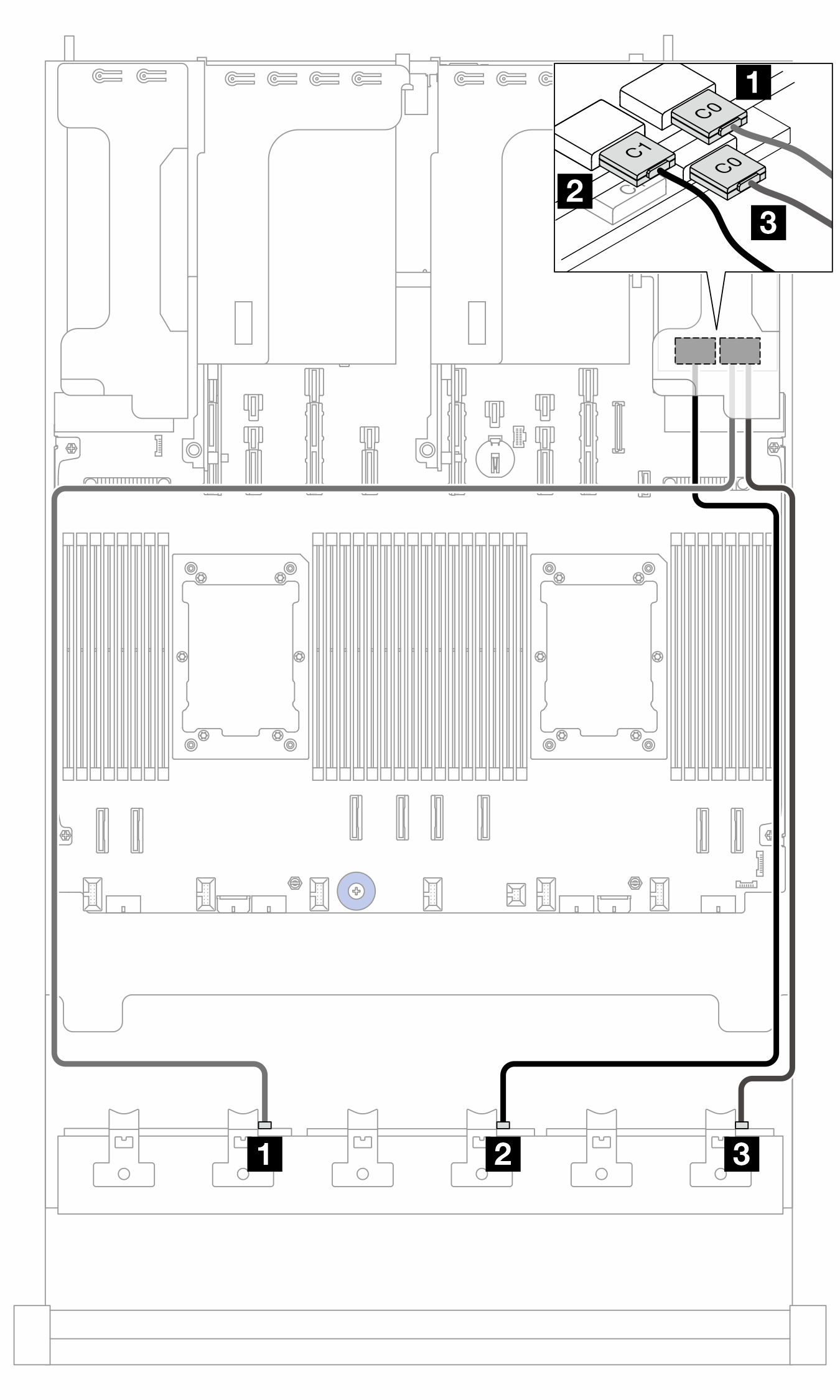

Figura 1. Instradamento dei cavi all'adattatore SFF 8i/16i
| Da | A | Lunghezza del cavo | |
|---|---|---|---|
| 1 BP1: SAS | 1 Adattatore 8i:
| 1 Adattatore 16i:
| 900 mm |
| 2 BP2: SAS | 2 Adattatore 8i:
| 2
| 900 mm |
| 3 BP3: SAS | 3 Adattatore 8i:
| 3 Adattatore 8i:
| 900 mm |
Instradamento dei cavi all'adattatore CFF 16i (config. 2/5/8)
Figura 2. Instradamento dei cavi quando sono installati due processori  | Figura 3. Instradamento dei cavi quando è installato un processore  |
2P: due processori; 1P: un processore; PB: scheda del processore
| Da (adattatore CFF 16i) | A | Lunghezza del cavo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 mm |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 mm |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 mm |
Instradamento dei cavi all'adattatore SFF 8i (config. 8)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

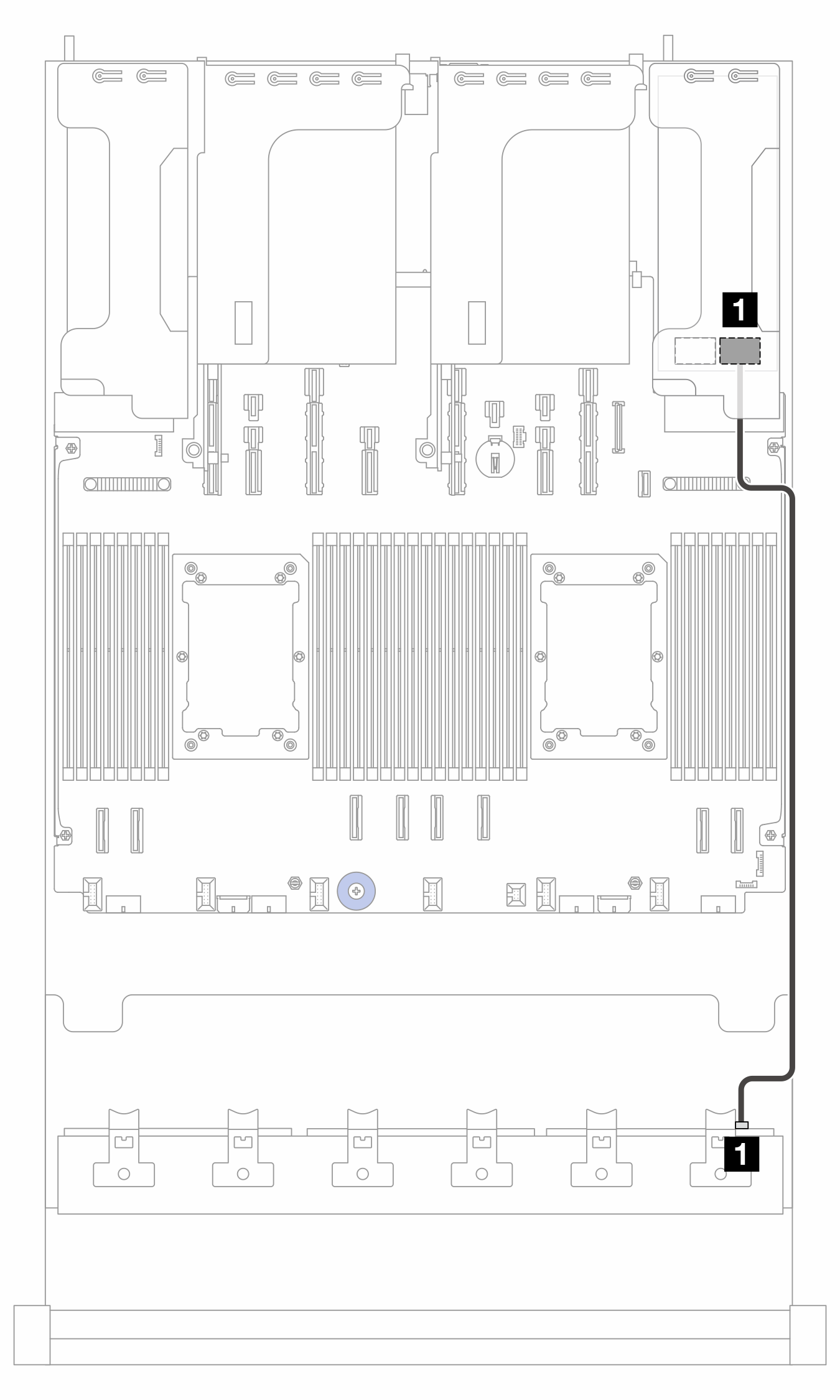

Figura 4. Instradamento dei cavi all'adattatore SFF 8i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1 BP3: SAS | 1 Adattatore 8i: C0 | 900 mm |
