8/16/24 x 2,5-Zoll-SAS/SATA

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 8 x 2,5-Zoll-/16 x 2,5-Zoll-/24 x 2,5-Zoll-SAS/SATA.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
BP-Konfig.SpeichercontrollerKonfig. Nr.
8 x 2,5-Zoll-SAS/SATA (BP1)1 x SFF 8i/16i1
1 x CFF 16i2
16 x 2,5-Zoll-SAS/SATA (BP1 + BP2)2 x SFF 8i3
1 x SFF 16i4
1 x CFF 16i5
24 x 2,5-Zoll-SAS/SATA (BP1 + BP2 + BP3)3 x SFF 8i6
SFF 16i + 8i7
SFF 8i + CFF 16i8

Kabelführung zum SFF 8i/16i Adapter (Konfiguration 1/3/4/6/7)​

Anmerkung

  • Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

  • Kabel 3 wird nur in der Konfiguration mit 3 x SFF 8i oder SFF 16i + 8i benötigt.

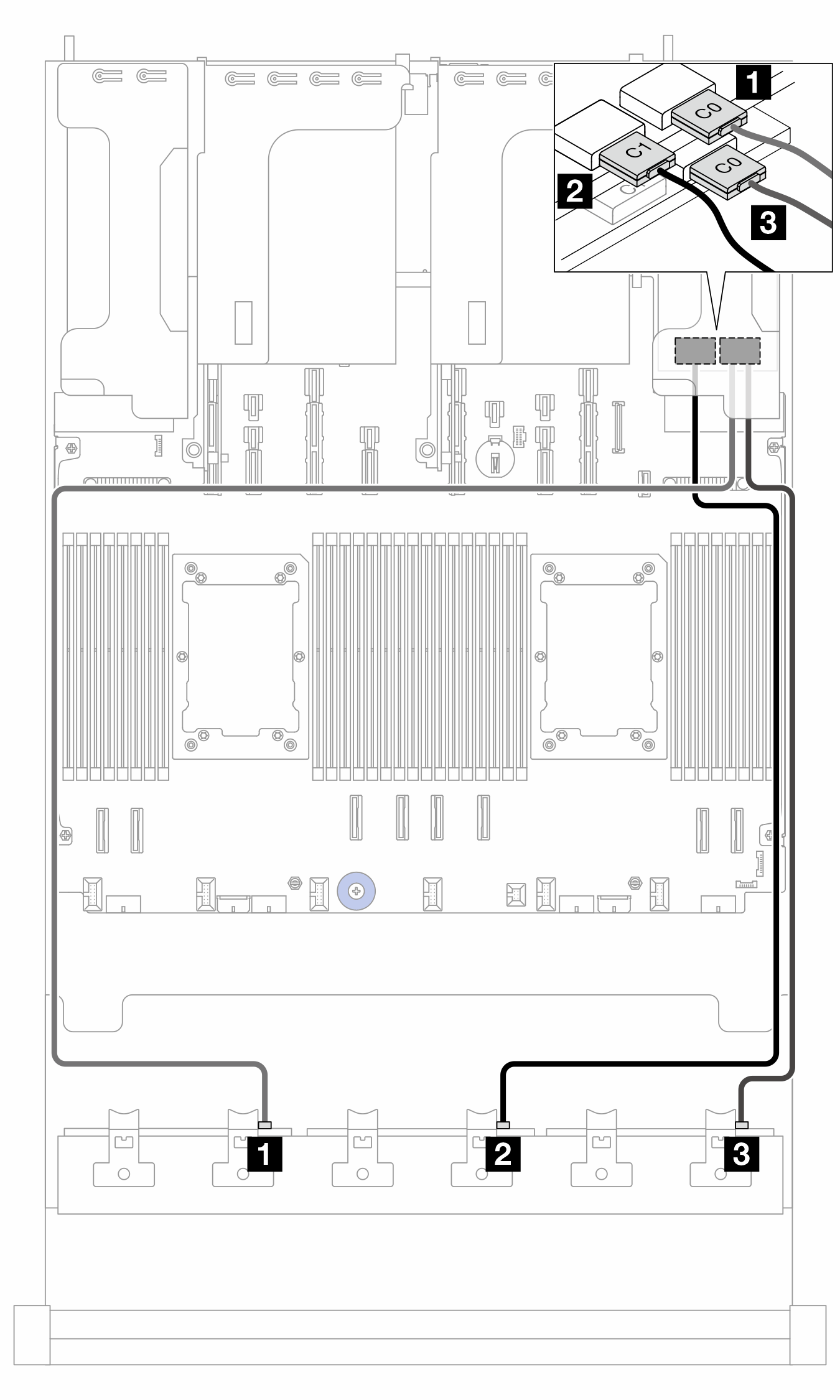

Abbildung 1. Kabelführung zum SFF 8i/16i Adapter

VonZuKabellänge
1 BP1: SAS1 8i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

1 16i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 8i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 8i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

3 8i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Kabelführung zum CFF 16i Adapter (Konfiguration 2/5/8)​

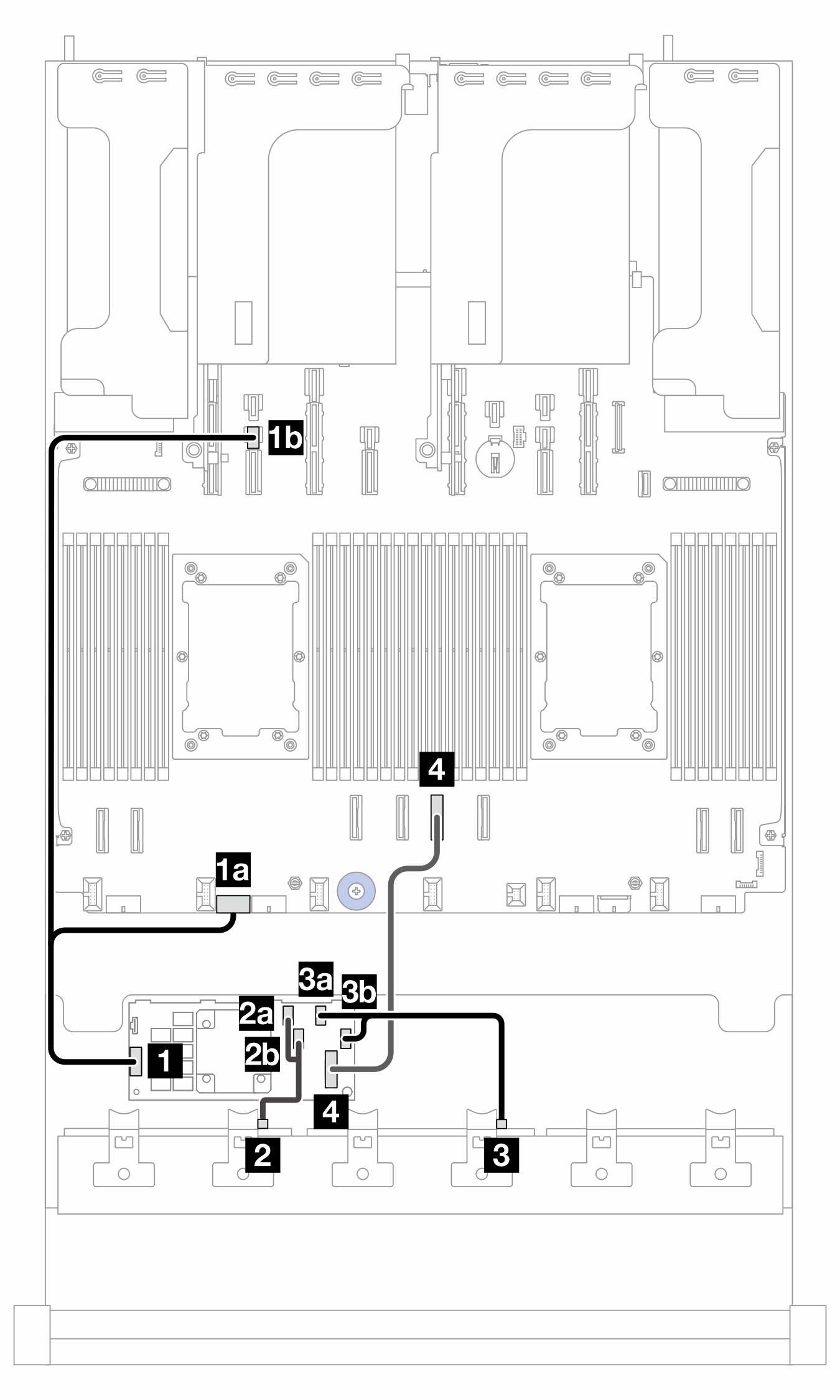

Abbildung 2. Kabelführung bei zwei installierten Prozessoren

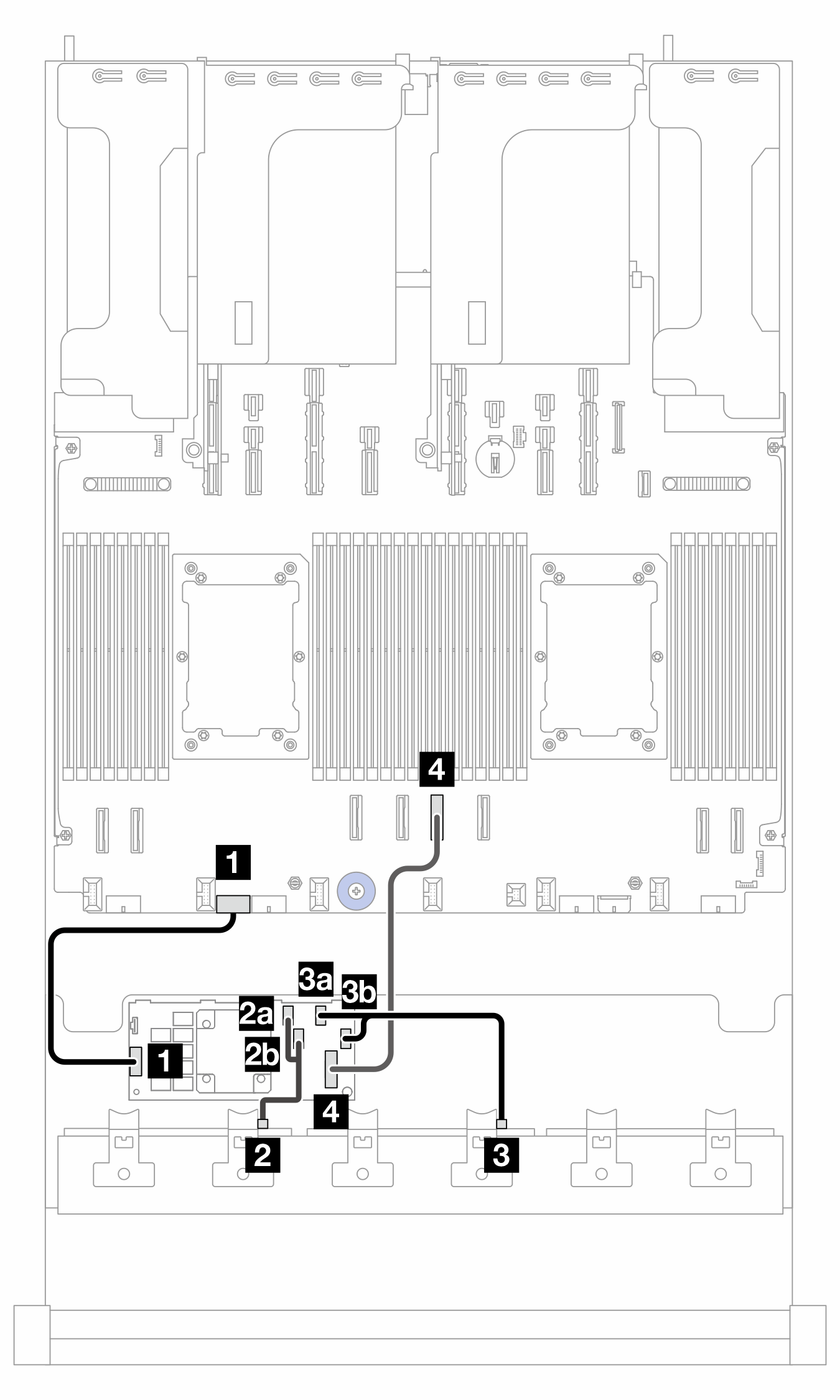

Abbildung 3. Kabelführung bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
Von (CFF 16i Adapter)ZuKabellänge
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS3 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 44 PB: PCIe 4450 mm

Kabelführung zum SFF 8i Adapter (Konfiguration 8)​

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

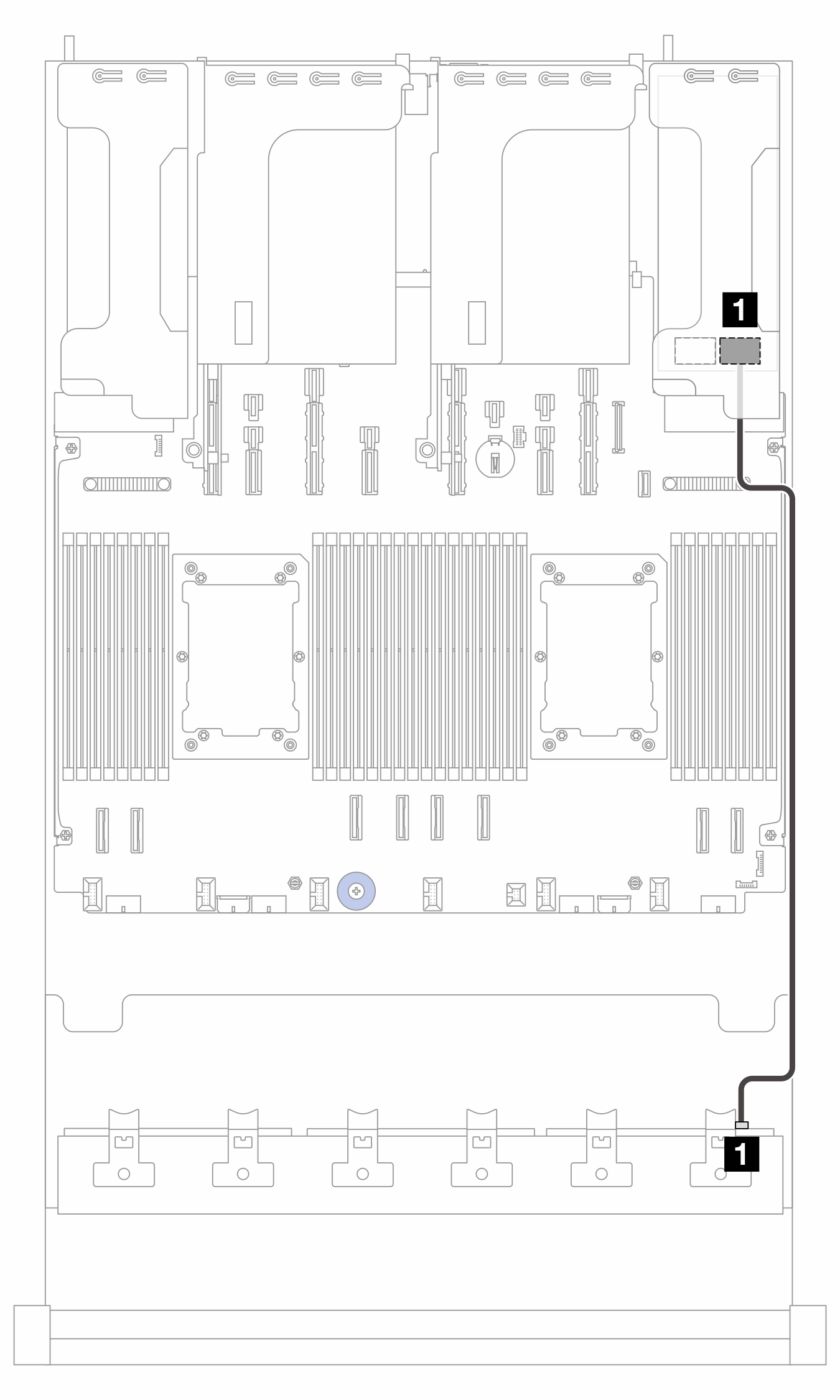

Abbildung 4. Kabelführung zum SFF 8i Adapter

VonZuKabellänge
1 BP3: SAS1 8i Adapter: C0900 mm
