16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay/NVMe
Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay/NVMe.
Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
| BP-Konfig. | Speichercontroller | Konfig. Nr. |
|---|---|---|
| 16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay (BP1 + BP2 + BP3) | 3 x SFF 8i | 1 |
| SFF 16i + 8i | 2 | |
| SFF 8i + CFF 16i | 3 | |
| 16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-NVMe (BP1 + BP2 + BP3) | 2 x SFF 8i | 4 |
| 1 x SFF 16i | 5 | |
| 1 x CFF 16i | 6 |
NVMe-Kabelführung zu BP3 (Konfiguration 1/2/3/4/5/6)

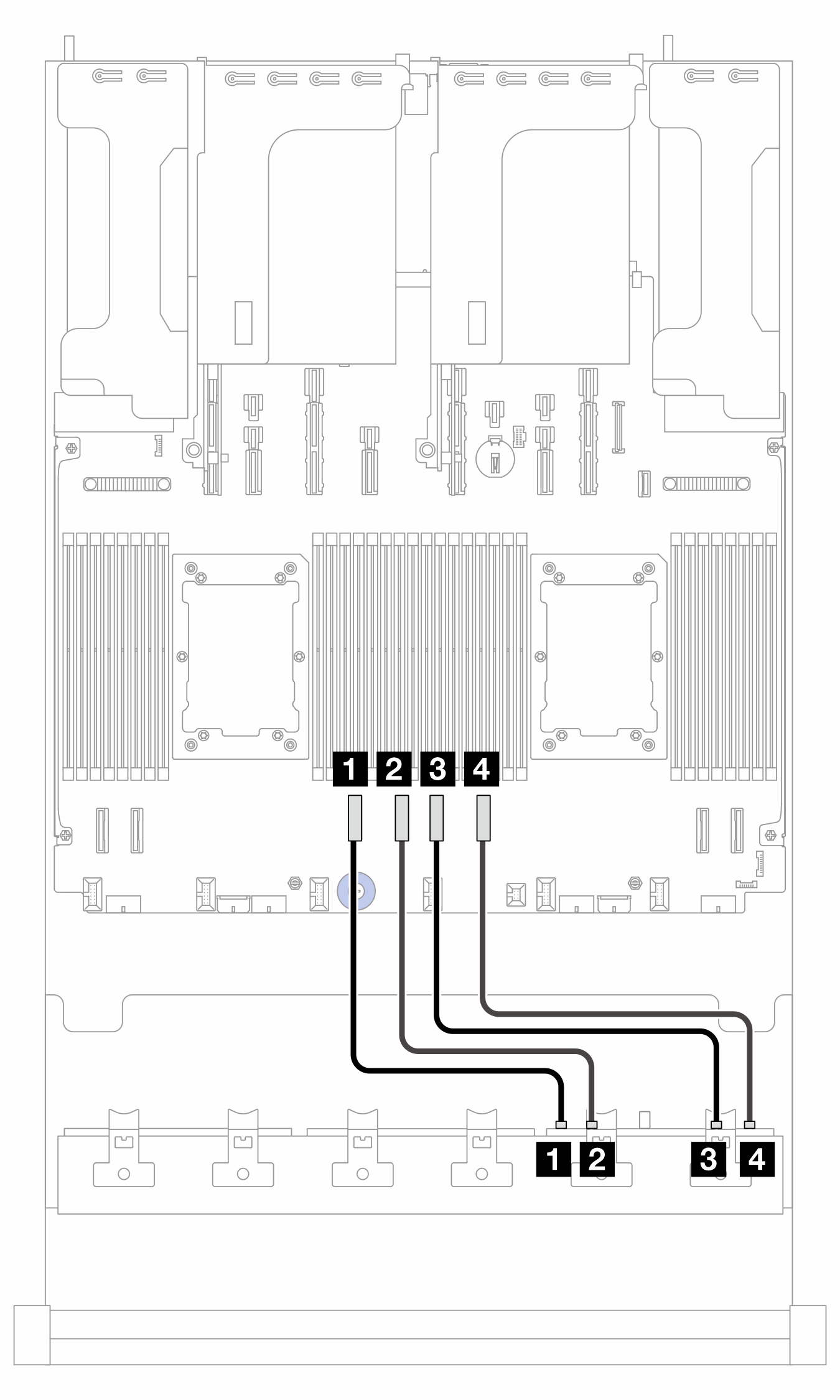

Abbildung 1. Kabelführung bei zwei installierten Prozessoren  | Abbildung 2. Kabelführung bei einem installierten Prozessor  |
2P: zwei Prozessoren; 1P: ein Prozessor
| Von (BP3) | Zu (Prozessorplatine) | Kabellänge | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 mm |
| 3 NVMe 4–5 | 3 PCIe 4 | 3 PCIe 2 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 mm |
Kabelführung zum SFF 8i/16i Adapter (Konfiguration 1/2/4/5)
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Kabel 3 wird nur in der Konfiguration mit 3 x SFF 8i oder SFF 16i + 8i benötigt.
Abbildung 3. Kabelführung zum SFF 8i/16i Adapter
| Von | Zu | Kabellänge | |
|---|---|---|---|
| 1 BP1: SAS | 1 8i Adapter:
| 1 16i Adapter:
| 900 mm |
| 2 BP2: SAS | 2 8i Adapter:
| 2
| 900 mm |
| 3 BP3: SAS | 3 8i Adapter:
| 3 8i Adapter:
| 900 mm |
Kabelführung zum CFF 16i Adapter (Konfiguration 3/6)
Abbildung 4. Kabelführung bei zwei installierten Prozessoren  | Abbildung 5. Kabelführung bei einem installierten Prozessor  |
2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
| Von (CFF 16i Adapter) | Zu | Kabellänge | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS |
|
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 7 | 4 PB: PCIe 10 |
|
Kabelführung zum SFF 8i Adapter (Konfiguration 3)
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 6. Kabelführung zum SFF 8i Adapter
| Von | Zu | Kabellänge |
|---|---|---|
| 1 BP3: SAS | 1 8i Adapter: C0 | 900 mm |
