16 SAS/SATA de 2,5 pol. + 8 AnyBay/NVMe de 2,5 pol.
Este tópico oferece informações de roteamento de cabos para a configuração 16 SAS/SATA de 2,5 pol. + 8 AnyBay/NVMe de 2,5 pol.
Os números de configuração na tabela abaixo são apenas para fins descritivos.
| Configuração do BP. | Controlador de armazenamento | Nº. da config. |
|---|---|---|
| 16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol. (BP1 + BP2 + BP3) | 3 SFF 8i | 1 |
| SFF 16i + 8i | 2 | |
| SFF 8i + CFF 16i | 3 | |
| 16 SAS/SATA de 2,5 pol. + 8 NVMe de 2,5 pol. (BP1 + BP2 + BP3) | 2 SFF 8i | 4 |
| 1 SFF 16i | 5 | |
| 1 x CFF 16i | 6 |
Roteamento de cabos NVMe para BP3 (config. 1/2/3/4/5/6)
Figura 1. Roteamento de cabos quando dois processadores estão instalados  | Figura 2. Roteamento de cabos quando um processador está instalado  |
2P: dois processadores; 1P: um processador
| De (BP3) | Para (placa do processador) | Comprimento do cabo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 milímetros |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 milímetros |
| 3 NVMe 4–5 | 3 PCIe 4 | 3 PCIe 2 | 350 milímetros |
| 4 NVMe 6–7 | 4 PCIe 3 | 4 PCIe 1 | 350 milímetros |
Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2/4/5)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
O cabo 3 é necessário apenas na configuração 3 x SFF 8i ou SFF 16i + 8i.
Figura 3. Roteamento de cabos para o adaptador SFF 8i/16i
| No | Para | Comprimento do cabo | |
|---|---|---|---|
| 1 BP1: SAS | 1 Adaptador 8i:
| 1 Adaptador 16i:
| 900 milímetros |
| 2 BP2: SAS | 2 Adaptador 8i:
| 2
| 900 milímetros |
| 3 BP3: SAS | 3 Adaptador 8i:
| 3 Adaptador 8i:
| 900 milímetros |
Roteamento de cabos para adaptador CFF 16i (config. 3/6)

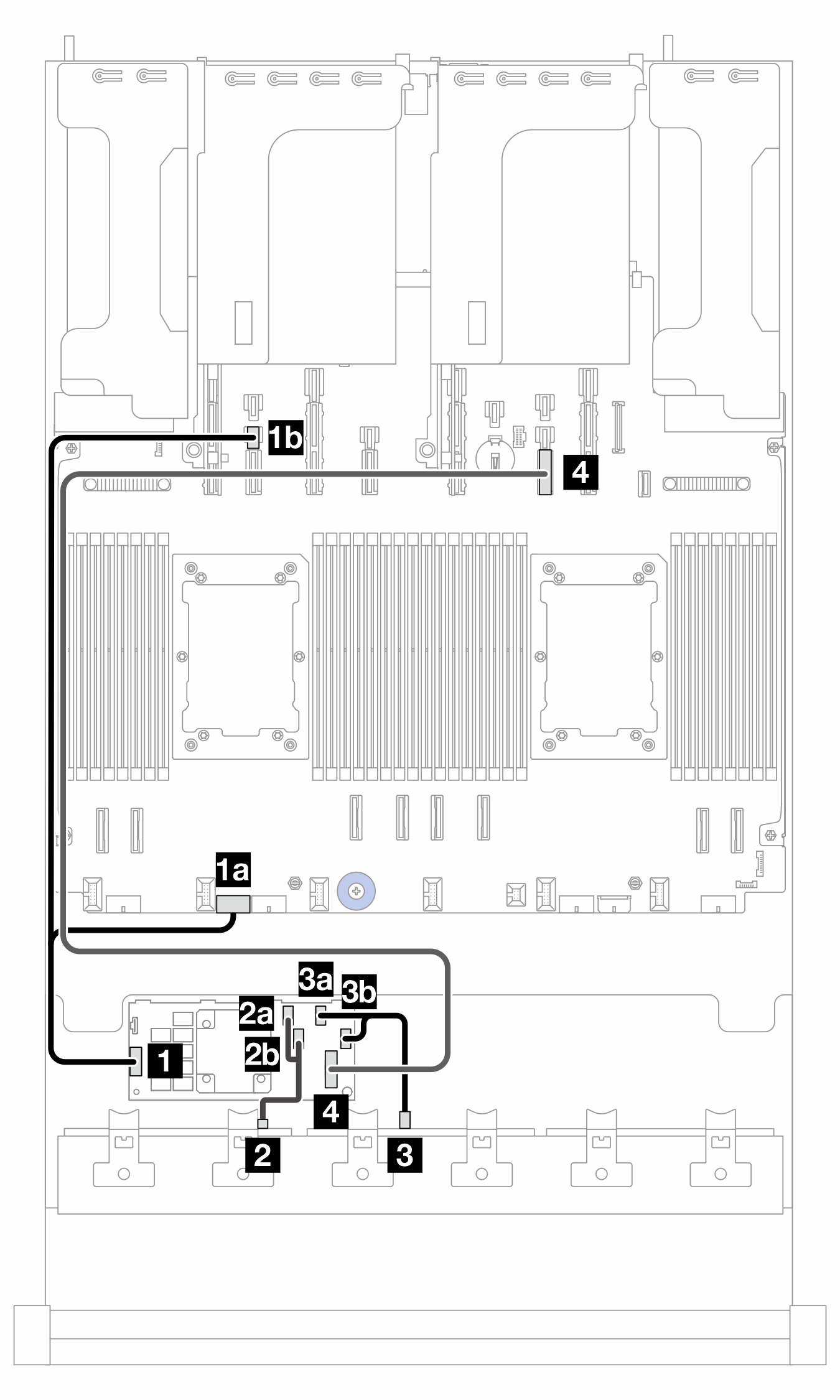

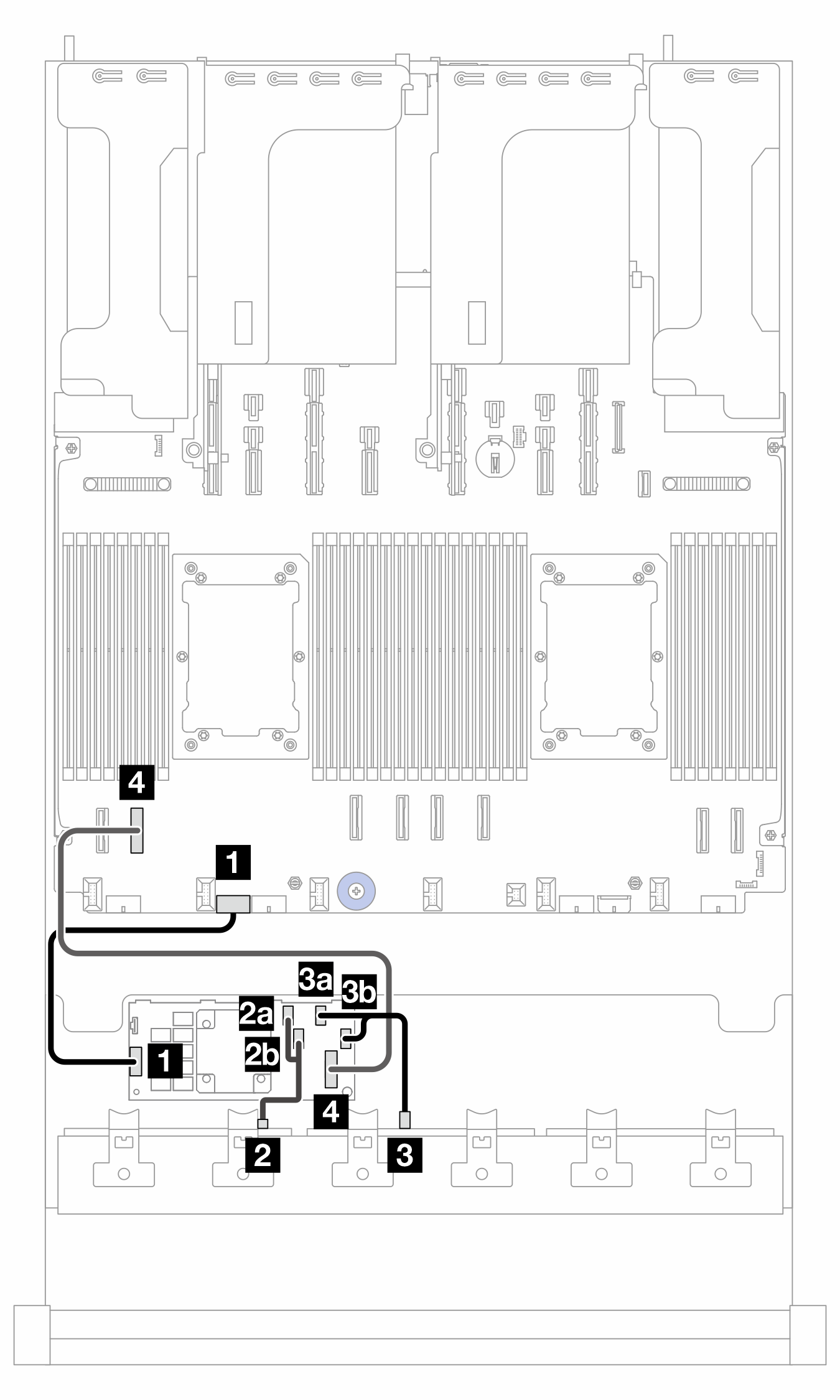

Figura 4. Roteamento de cabos quando dois processadores estão instalados  | Figura 5. Roteamento de cabos quando um processador está instalado  |
2P: dois processadores; 1P: um processador; PB: placa do processador
| De (adaptador CFF 16i) | Para | Comprimento do cabo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS |
|
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 7 | 4 PB: PCIe 10 |
|
Roteamento de cabos para adaptador SFF 8i (config. 3)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 6. Roteamento de cabos para o adaptador SFF 8i
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 BP3: SAS | 1 Adaptador 8i: C0 | 900 milímetros |
