8/16/24 AnyBay de 2,5 polegadas (modo triplo)
Este tópico fornece informações de roteamento de cabos para a configuração AnyBay (modo triplo) de 8 x 2,5 polegadas/16 x 2,5 polegadas/24 x 2,5 polegadas.
Roteamento de cabos para adaptador SFF 8i/16i (config. 1/3/4/6/7)
Roteamento de cabos para o adaptador CFF 16i (config. 2/5/8)
Os números de configuração na tabela abaixo são apenas para fins descritivos.
| Configuração do BP. | Controlador de armazenamento | Nº. da config. |
|---|---|---|
| 8 AnyBay de 2,5 polegadas (BP1) | 1 x SFF 8i/16i (modo triplo) | 1 |
| 1 x CFF 16i (modo triplo) | 2 | |
| 16 AnyBay de 2,5 polegadas (BP1 + BP2) | 2 SFF 8i (modo triplo) | 3 |
| 1 SFF 16i (modo triplo) | 4 | |
| 1 x CFF 16i (modo triplo) | 5 | |
| AnyBay de 24 x 2,5 polegadas (BP1 + BP2 + BP3) | 3 SFF 8i (modo triplo) | 6 |
| SFF 16i + 8i (modo triplo) | 7 | |
| SFF 8i + CFF 16i (modo triplo) | 8 |
Roteamento de cabos para adaptador SFF 8i/16i (config. 1/3/4/6/7)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
O cabo 3 é necessário apenas na configuração 3 x SFF 8i ou SFF 16i + 8i.

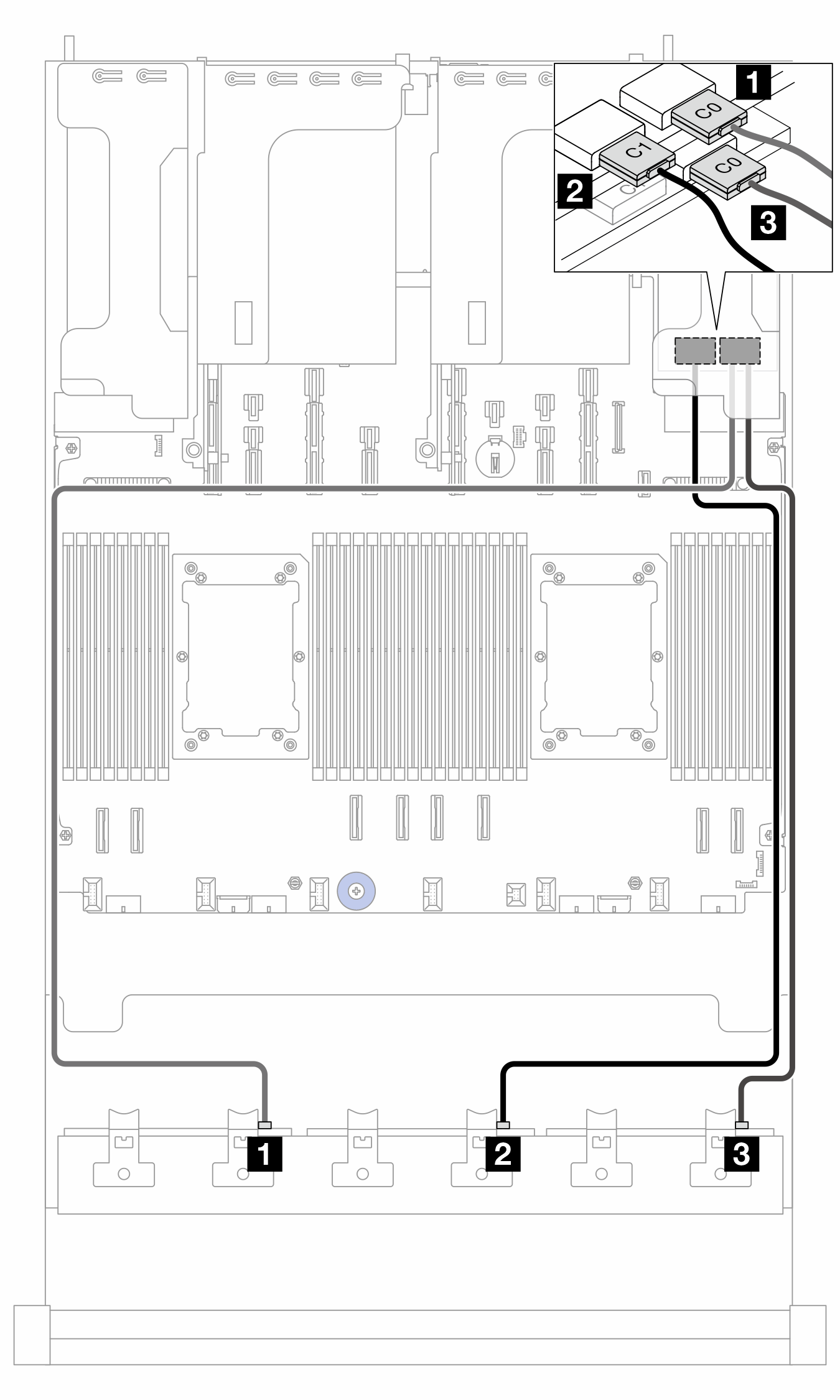

Figura 1. Roteamento de cabos para o adaptador SFF 8i/16i
| No | Para | Comprimento do cabo | |
|---|---|---|---|
| 1 BP1: SAS | 1 Adaptador 8i:
| 1 Adaptador 16i:
| 900 milímetros |
| 2 BP2: SAS | 2 Adaptador 8i:
| 2
| 900 milímetros |
| 3 BP3: SAS | 3 Adaptador 8i:
| 3 Adaptador 8i:
| 900 milímetros |
Roteamento de cabos para o adaptador CFF 16i (config. 2/5/8)
Figura 2. Roteamento de cabos quando dois processadores estão instalados  | Figura 3. Roteamento de cabos quando um processador está instalado  |
2P: dois processadores; 1P: um processador; PB: placa do processador
| De (adaptador CFF 16i) | Para | Comprimento do cabo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 milímetros |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 milímetros |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 milímetros |
Roteamento de cabos para o adaptador SFF 8i (config. 8)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 4. Roteamento de cabos para o adaptador SFF 8i
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 BP3: SAS | 1 Adaptador 8i: C0 | 900 milímetros |
