8/16/24 AnyBay/NVMe de 2,5 pol.
Este tópico fornece informações de roteamento de cabos para a configuração AnyBay/NVMe de 8 x 2,5"/16 x 2,5"/24 x 2,5".
Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP. | Controlador de armazenamento | Nº. da config. |
---|---|---|
8 NVMe de 2,5 pol. (BP1) | N/D | 1 |
8 AnyBay de 2,5 pol. (BP1) | 1 SFF 8i/16i | 2 |
1 x CFF 16i | 3 | |
NVMe de 16 x 2,5" (BP1 + BP2) | N/D | 4 |
24 NVMe de 2,5" (BP1 + BP2 + BP3) | N/D | 5 |
Roteamento de cabos NVMe (config. 1/2/3)

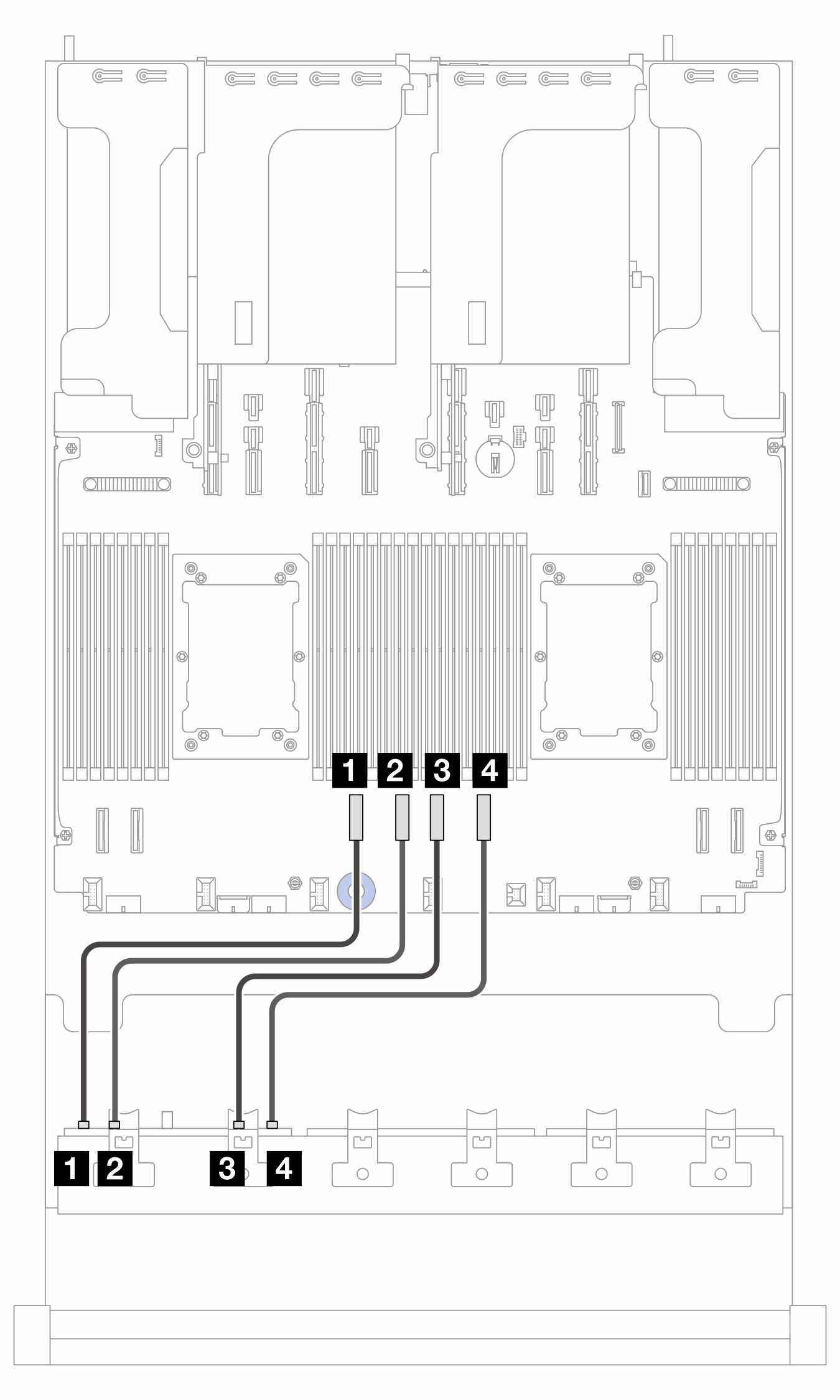

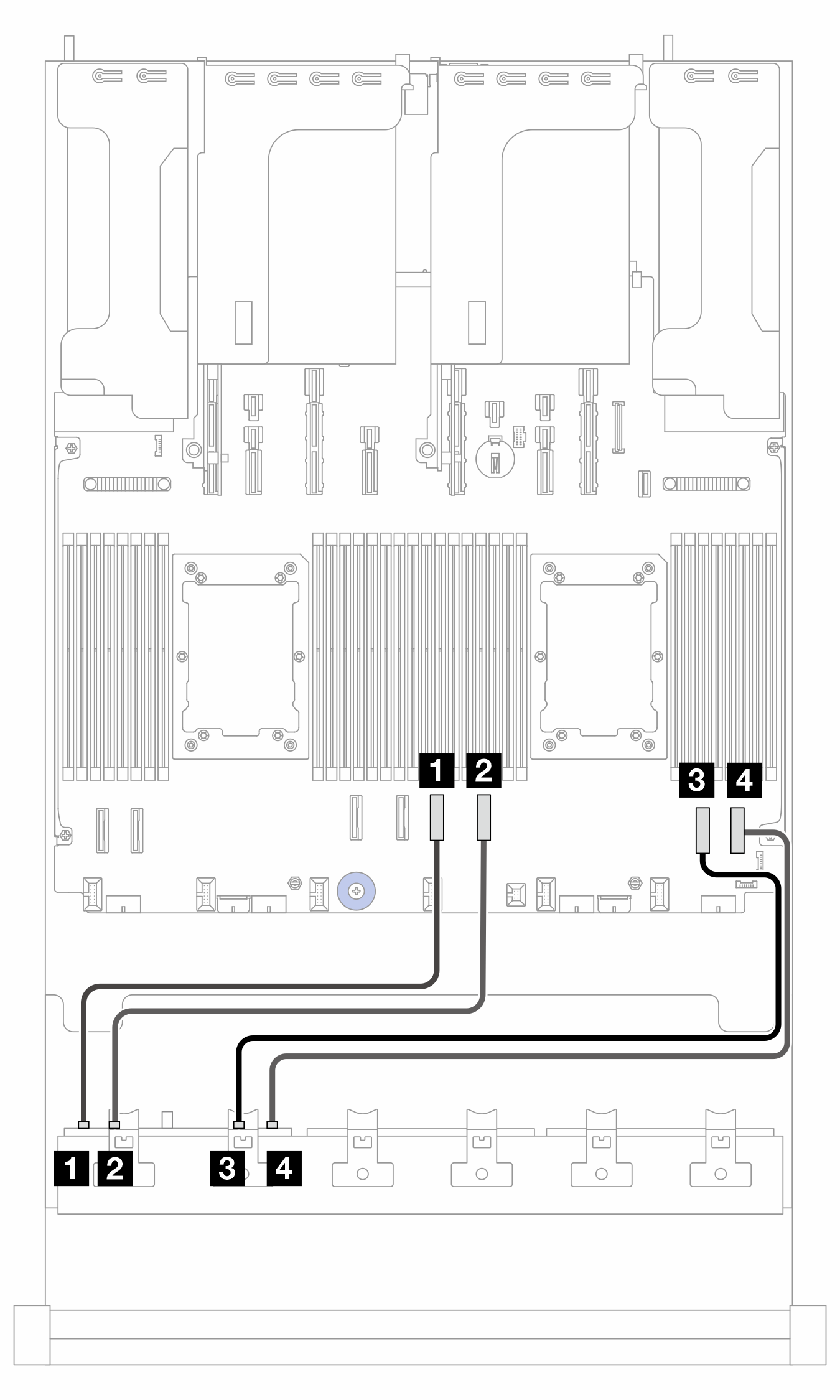

Figura 1. Roteamento de cabos quando dois processadores estão instalados ![]() | Figura 2. Roteamento de cabos quando um processador está instalado ![]() |
2P: dois processadores; 1P: um processador
De (BP1) | Para (placa do processador) | Comprimento do cabo | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
3 NVMe 4–5 | 3 PCIe 4 | 3 PCIe 2 |
|
4 NVMe 6–7 | 4 PCIe 3 | 4 PCIe 1 |
|
Roteamento de cabos para adaptador SFF 8i/16i (config. 2)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

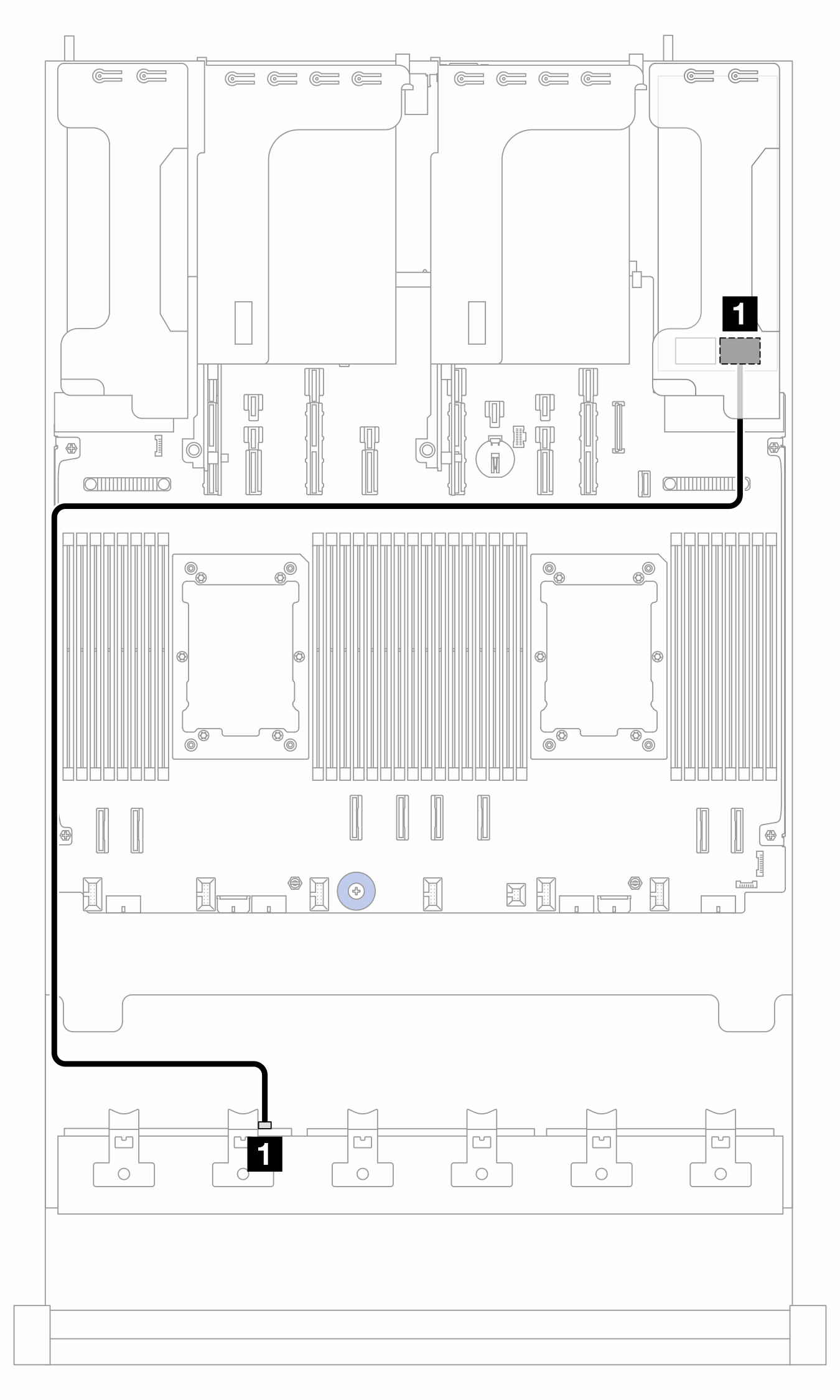

Figura 3. Roteamento de cabos para o adaptador SFF 8i/16i


No | Para | Comprimento do cabo |
---|---|---|
1 BP1: SAS | 1 Adaptador 8i/16i:
| 900 milímetros |
Roteamento de cabos para o adaptador CFF 16i (config. 3)

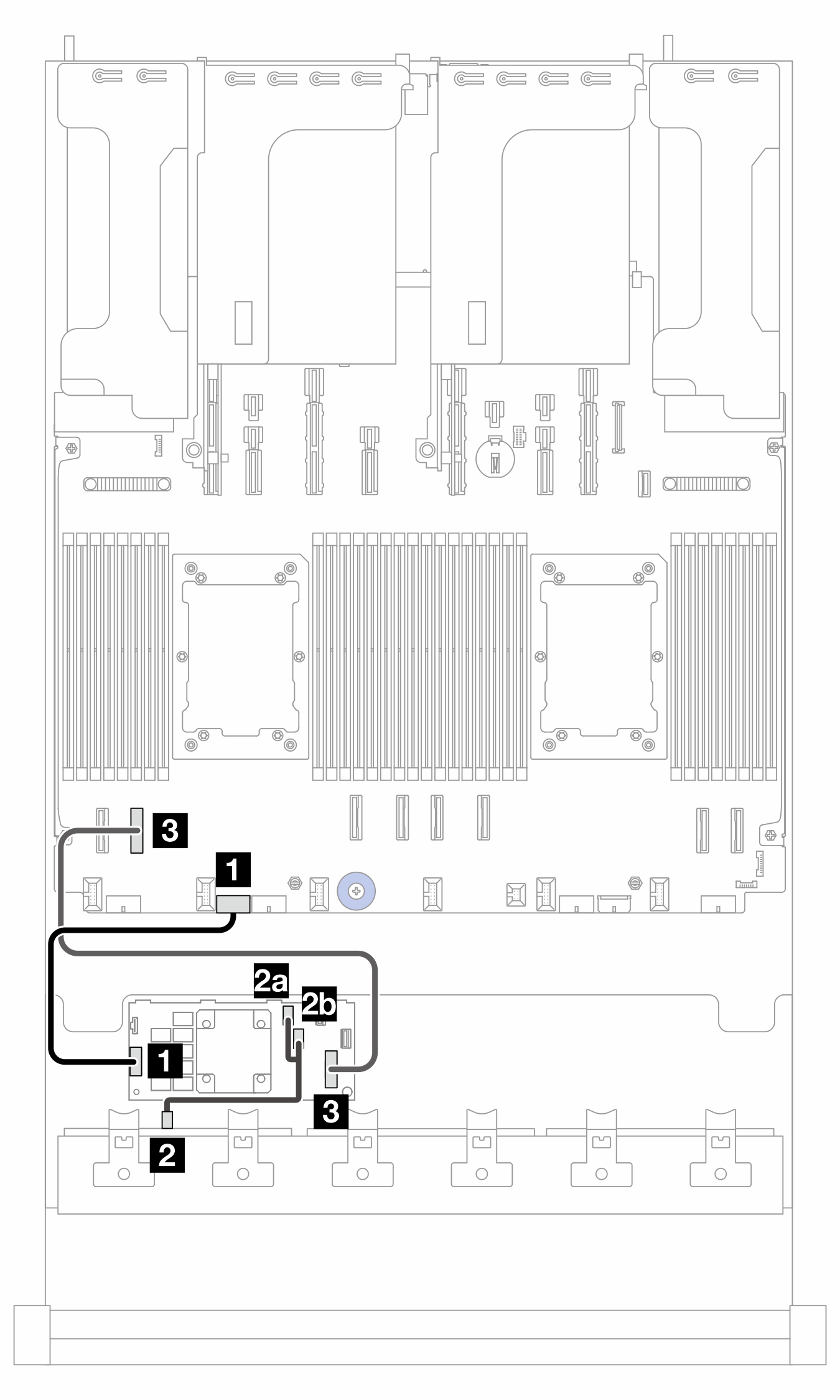

Figura 4. Roteamento de cabos quando dois processadores estão instalados ![]() | Figura 5. Roteamento de cabos quando um processador está instalado ![]() |
PB: placa do processador; 2P: dois processadores; 1P: um processador
De (adaptador CFF 16i) | Para | Comprimento do cabo | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
2b C1 | |||
3 MB (CFF INPUT) | 3 PB: PCIe 7 | 3 PB: PCIe 10 |
|
Roteamento de cabos NVMe (config. 4)

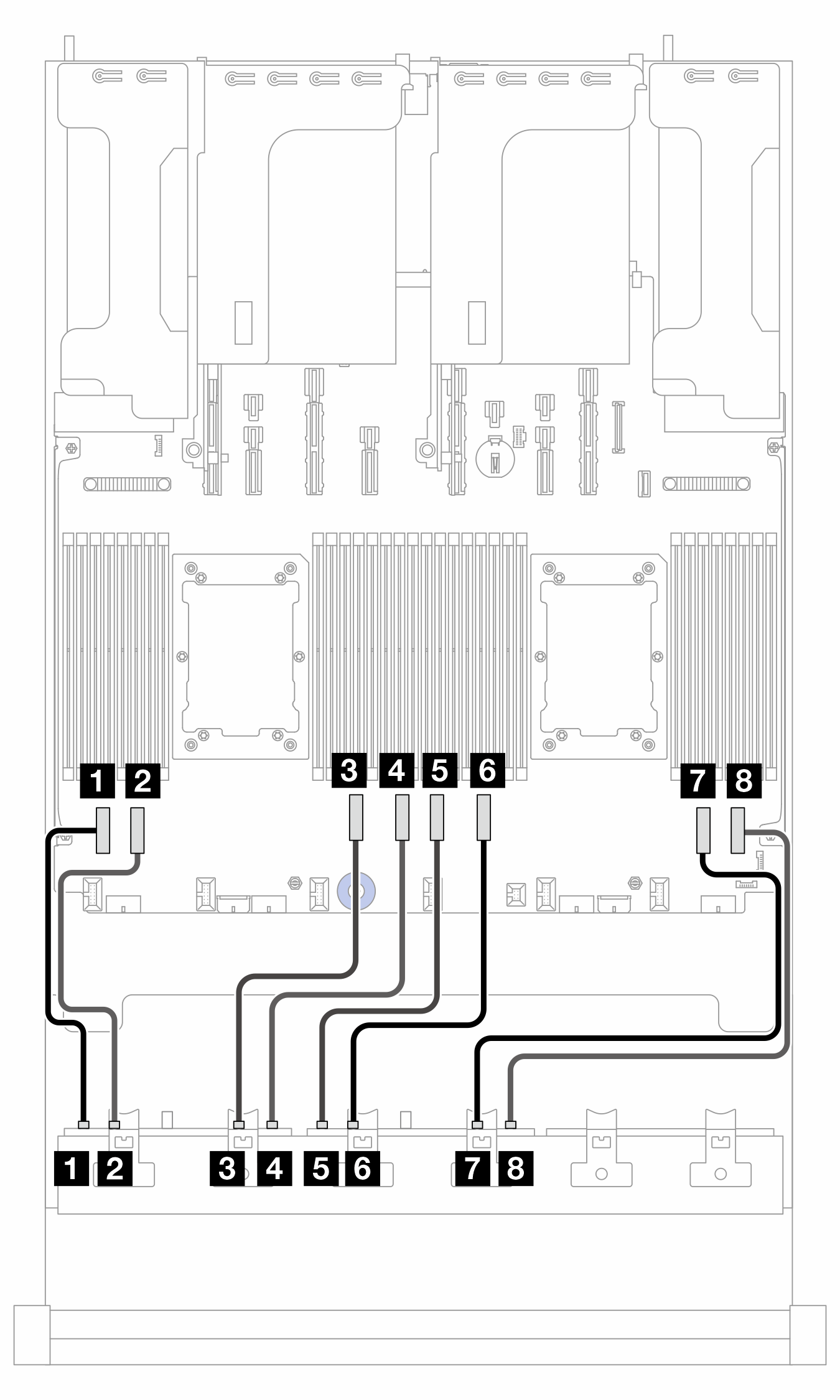

Figura 6. Roteamento de cabos quando dois processadores estão instalados ![]() | Figura 7. Roteamento de cabos quando um processador está instalado ![]() |
2P: dois processadores; 1P: um processador
No | Para (placa do processador) | Comprimento do cabo | |
---|---|---|---|
2P | 1P | ||
1 BP1: NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
2 BP1: NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
3 BP1: NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
4 BP1: NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|
5 BP2: NVMe 0-1 | 5 PCIe 4 | 5 PCIe 2 |
|
6 BP2: NVMe 2-3 | 6 PCIe 3 | 6 PCIe 1 |
|
7 BP2: NVMe 4-5 | 7 PCIe 2 | 7 PCIe 9B |
|
8 BP2: NVMe 6-7 | 8 PCIe 1 | 8 PCIe 9A |
|
Roteamento de cabos NVMe (config. 5)

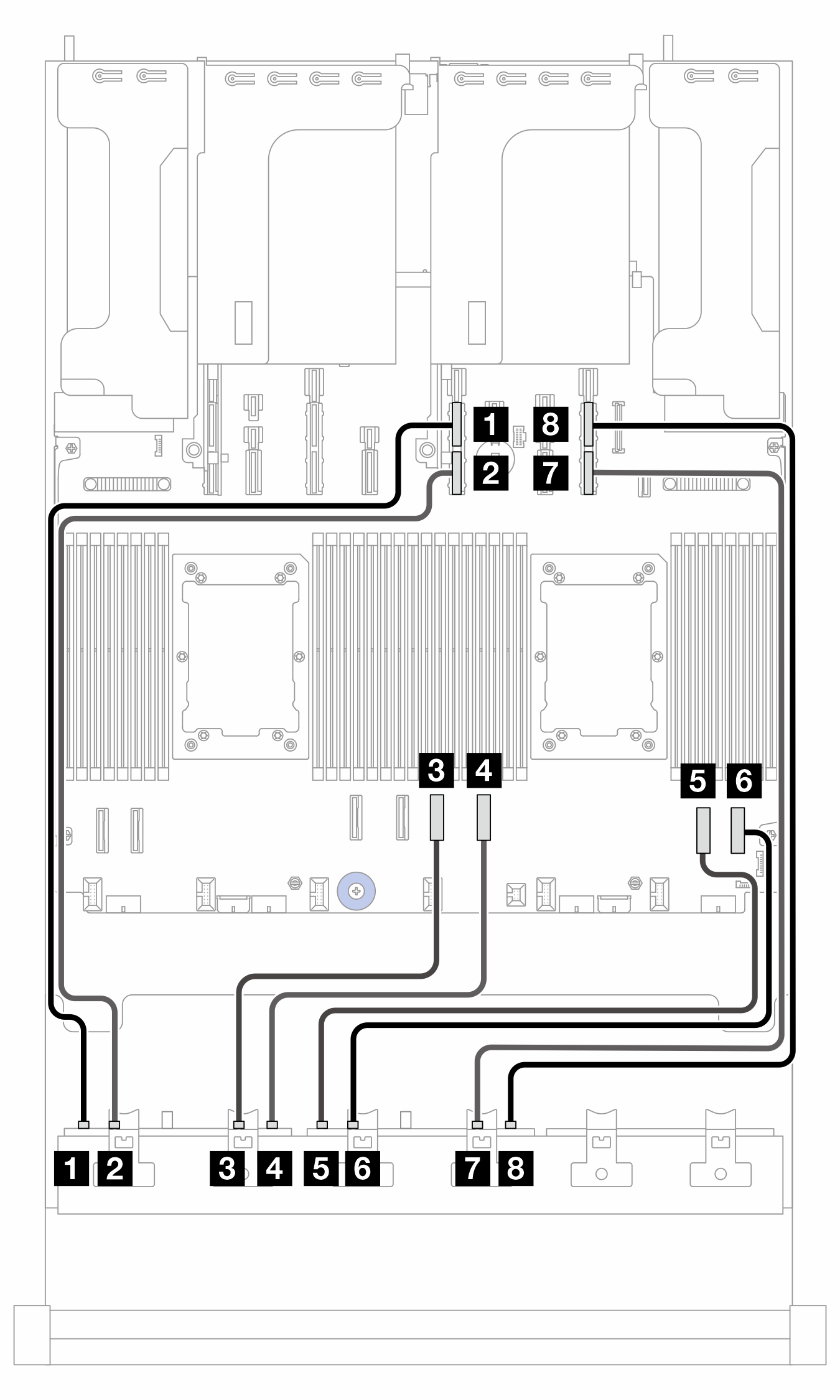

Figura 8. Roteamento de cabos para BP1 quando os slots 5 e 8 estão ocupados ![]() | Figura 9. Roteamento de cabos para BP1 quando os slots 5 e 8 estão vazios ![]() |
De (BP1) | Para (placa do processador) | Comprimento do cabo | |
---|---|---|---|
Slot 5/8 ocupado | Slot 5/8 vazio | ||
1 NVMe 0-1 | 1 PCIe 13A | 1 PCIe 15A | 600 mm |
2 NVMe 2-3 | 2 PCIe 13B | 2 PCIe 15B | 600 mm |
3 NVMe 4–5 | 3 PCIe 8 | 3 PCIe 8 | 350 milímetros |
4 NVMe 6–7 | 4 PCIe 7 | 4 PCIe 7 | 350 milímetros |
Figura 10. Roteamento de cabos para BP2


De (BP2) | Para (placa do processador) | Comprimento do cabo |
---|---|---|
1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
3 NVMe 4–5 | 3 PCIe 4 | 250 mm |
4 NVMe 6–7 | 4 PCIe 3 | 250 mm |

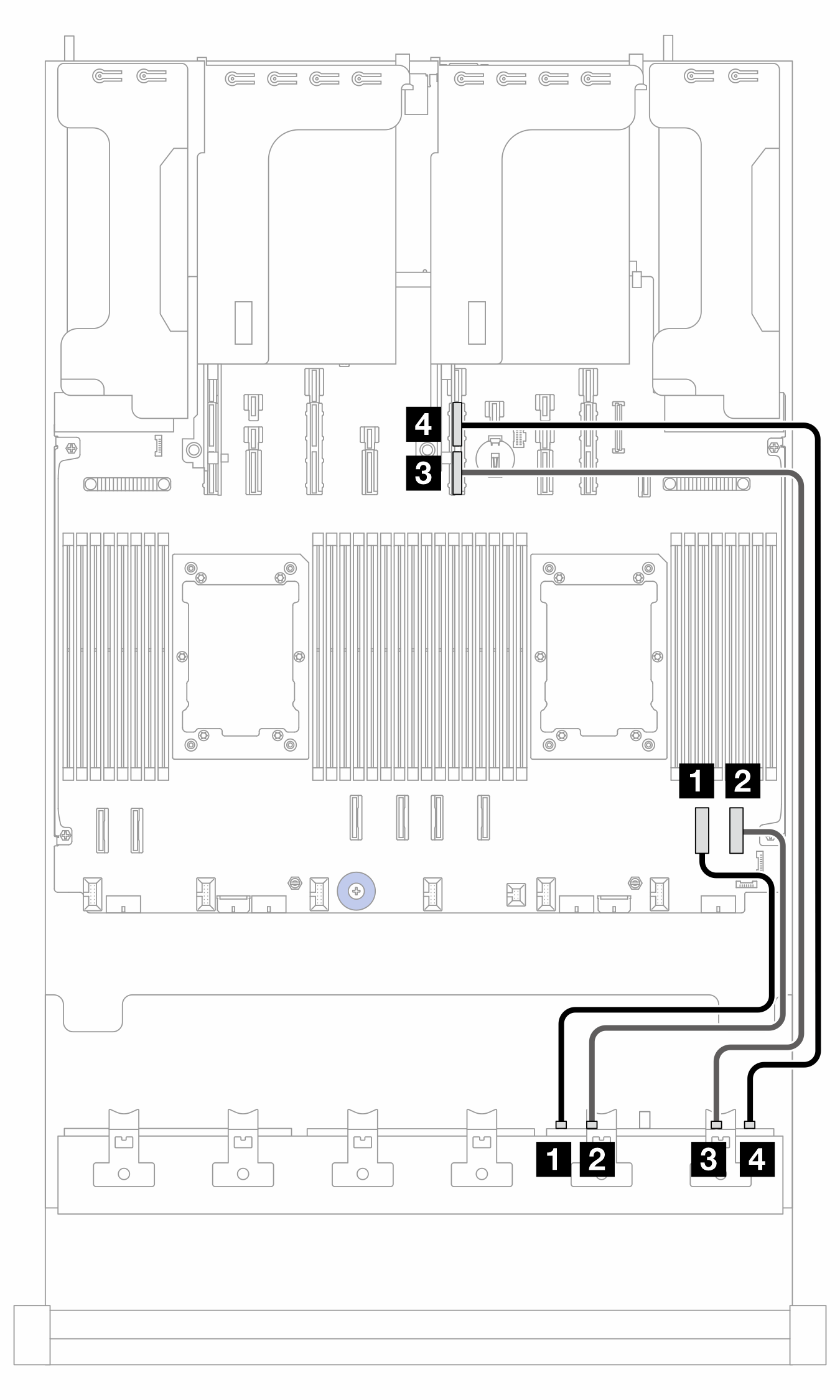

Figura 11. Roteamento de cabos para BP3 quando os slots 5 e 8 estão ocupados ![]() | Figura 12. Roteamento de cabos para BP3 quando os slots 5 e 8 estão vazios ![]() |
De (BP3) | Para (placa do processador) | Comprimento do cabo | |
---|---|---|---|
Slot 5/8 ocupado | Slot 5/8 vazio | ||
1 NVMe 0-1 | 1 PCIe 2 | 1 PCIe 2 | 350 milímetros |
2 NVMe 2-3 | 2 PCIe 1 | 2 PCIe 1 | 350 milímetros |
3 NVMe 4–5 | 3 PCIe 9A | 3 PCIe 11B | 600 mm |
4 NVMe 6–7 | 4 PCIe 9B | 4 PCIe 11A | 600 mm |
