8/16/24 x 2.5 型 AnyBay/NVMe
このトピックでは、8 x 2.5 型/16 x 2.5 型/24 x 2.5 型 AnyBay/NVMe 構成のケーブル配線について説明します。
以下の表の構成番号は、説明のみを目的としています。
BP 構成 | ストレージ・コントローラー | 構成番号 |
---|---|---|
8 x 2.5 型 NVMe (BP1) | 該当なし | 1 |
8 x 2.5 型 AnyBay (BP1) | 1 x SFF 8i/16i | 2 |
1 x CFF 16i | 3 | |
16 x 2.5 型 NVMe (BP1 + BP2) | 該当なし | 4 |
24 x 2.5 型 NVMe (BP1 + BP2 + BP3) | 該当なし | 5 |
NVMe ケーブル配線 (構成 1/2/3)

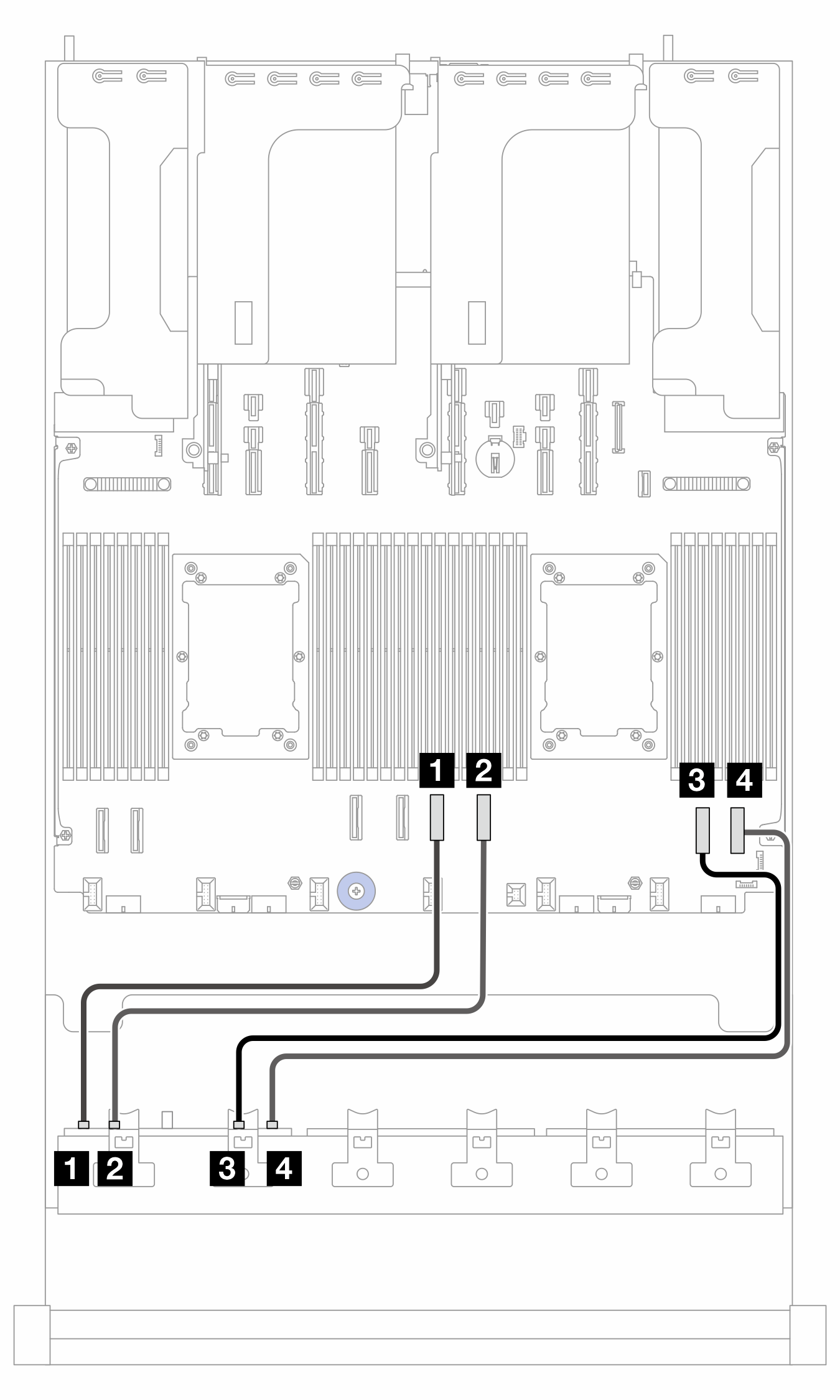

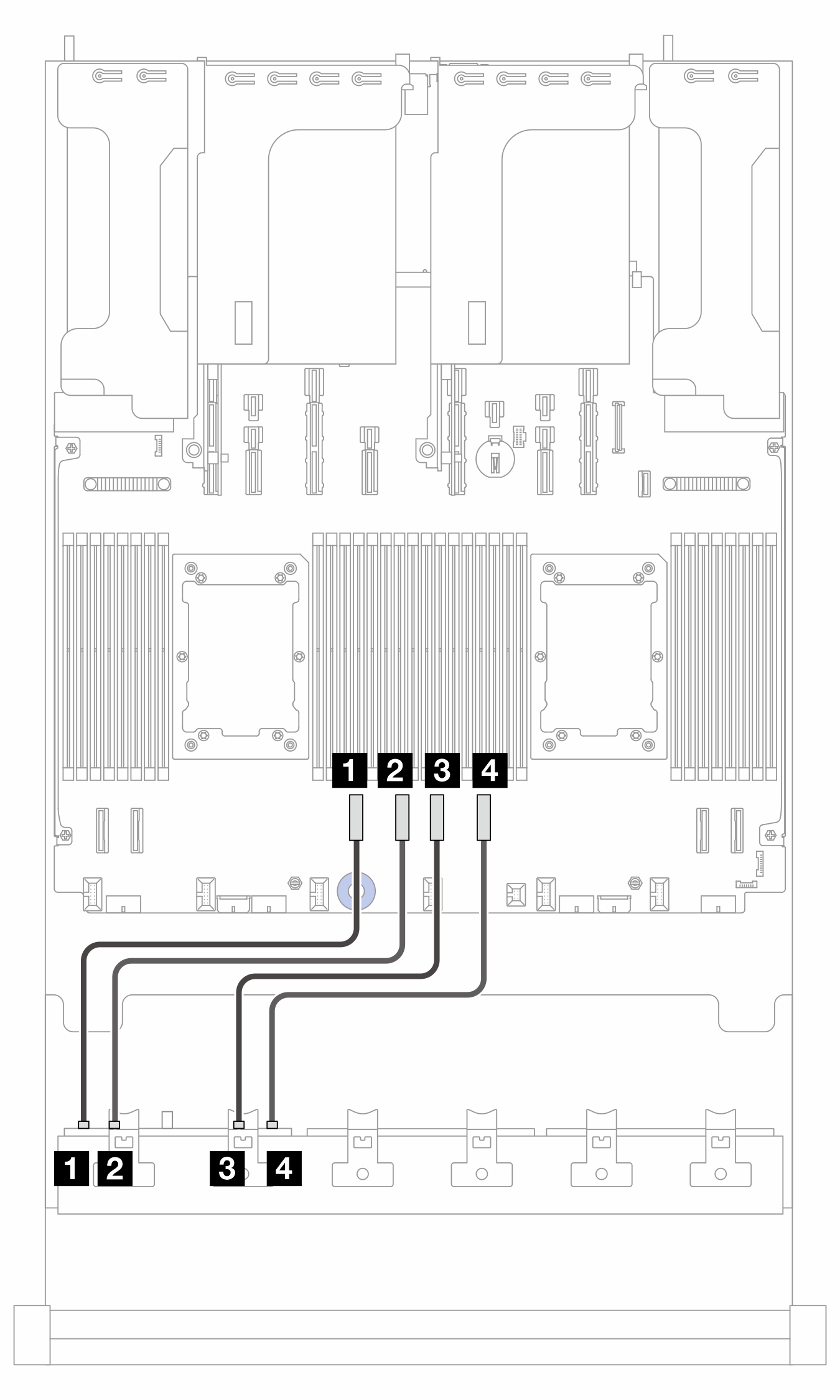

図 1. プロセッサーが 2 つ取り付けられている場合のケーブル配線 ![]() | 図 2. プロセッサーが 1 つ取り付けられている場合のケーブル配線 ![]() |
2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (BP1) | 終点 (プロセッサー・ボード) | ケーブルの長さ | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
3 NVMe 4 ~ 5 | 3 PCIe 4 | 3 PCIe 2 |
|
4 NVMe 6 ~ 7 | 4 PCIe 3 | 4 PCIe 1 |
|
SFF 8i/16i アダプターへのケーブル配線 (構成 2)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

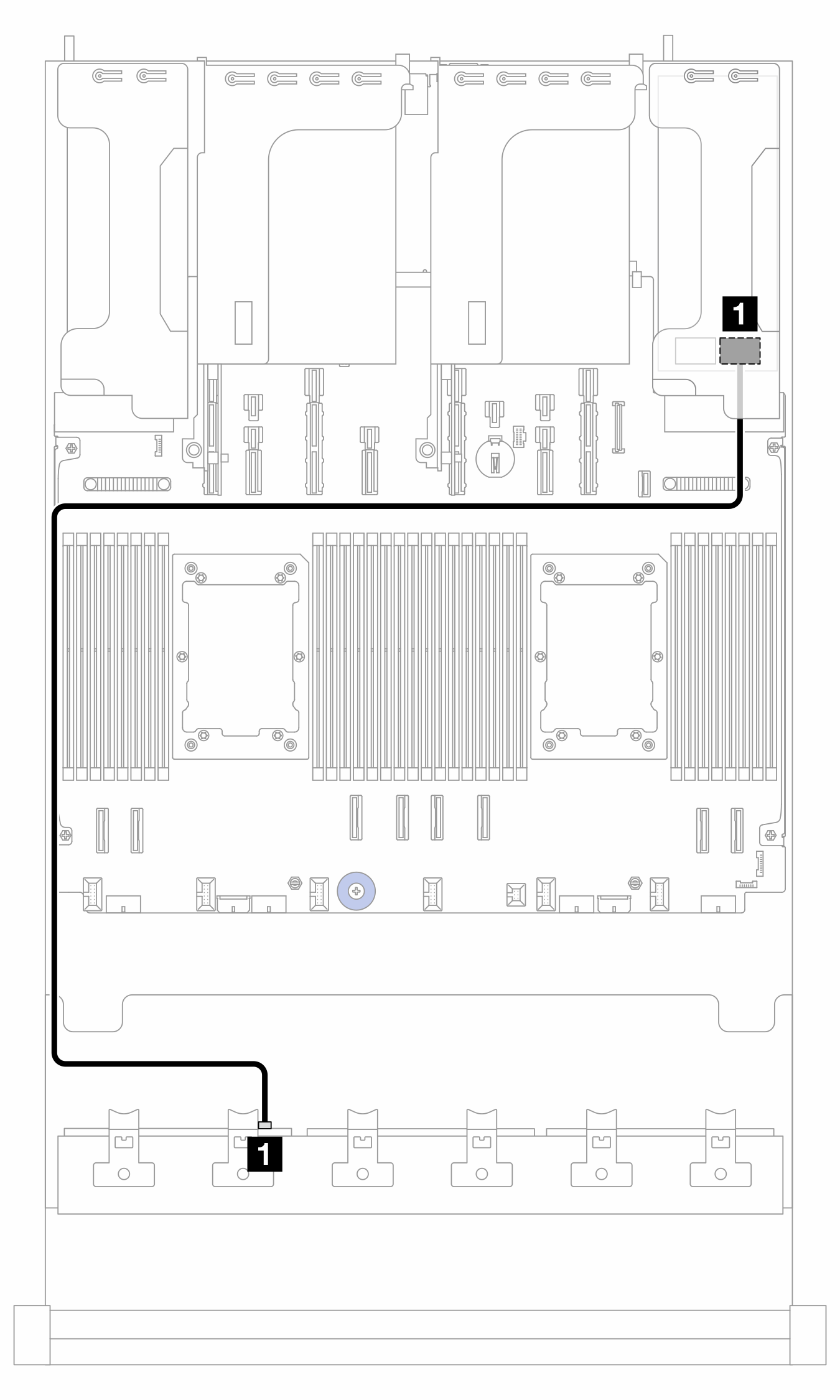

図 3. SFF 8i/16i アダプターへのケーブル配線


始点 | 終点 | ケーブルの長さ |
---|---|---|
1 BP1: SAS | 1 8i/16i アダプター:
| 900 mm |
CFF 16i アダプターへのケーブル配線 (構成 3)

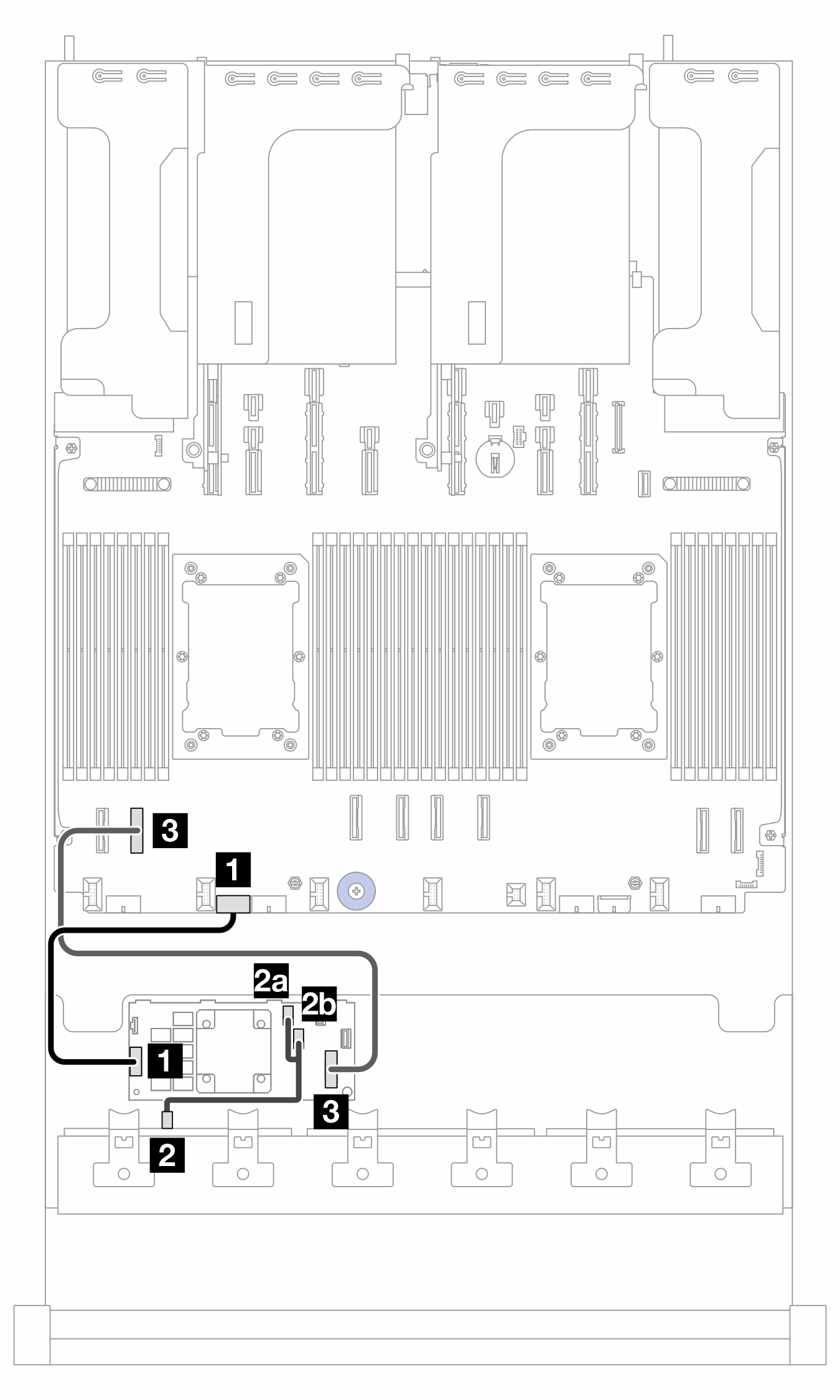

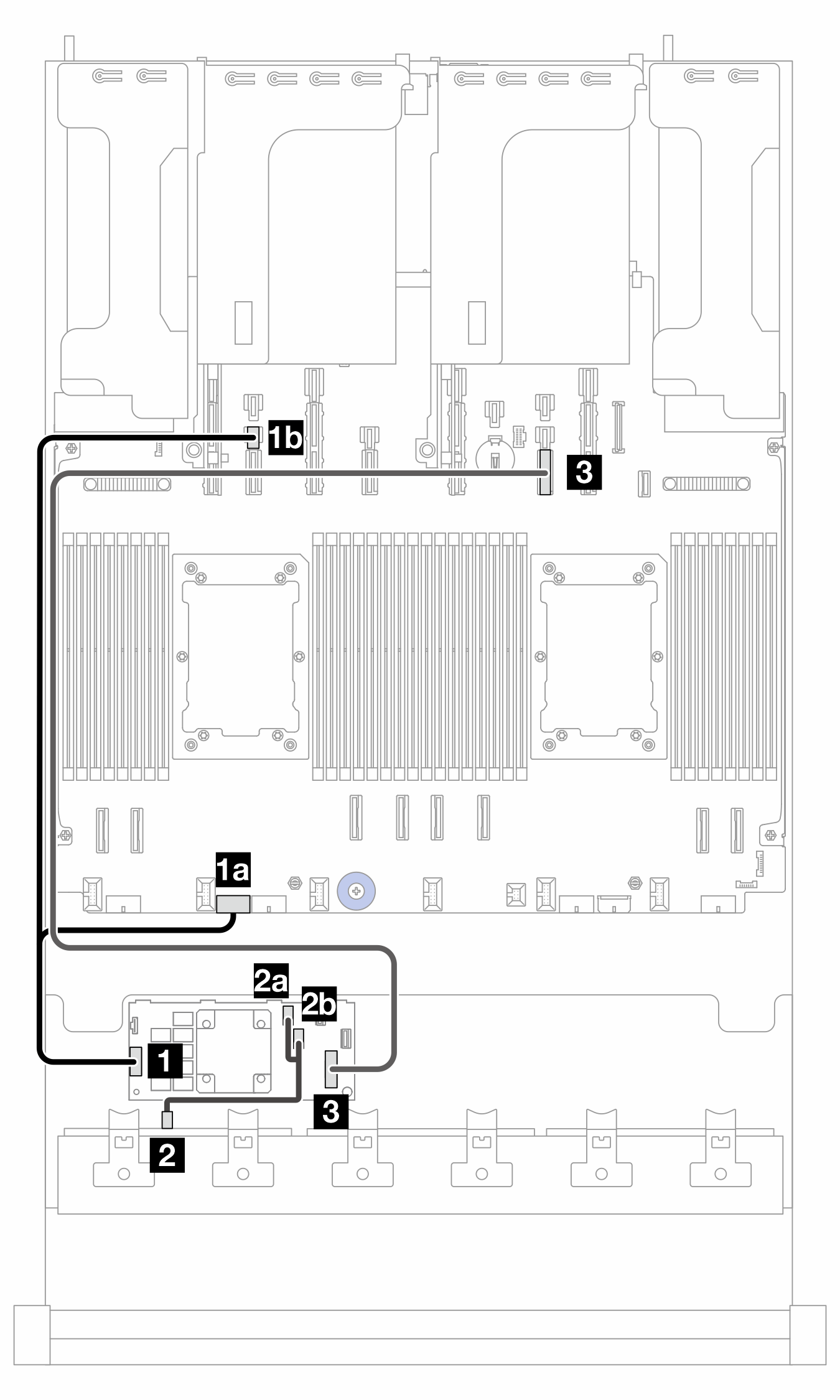

図 4. プロセッサーが 2 つ取り付けられている場合のケーブル配線 ![]() | 図 5. プロセッサーが 1 つ取り付けられている場合のケーブル配線 ![]() |
PB: プロセッサー・ボード; 2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
2b C1 | |||
3 MB (CFF INPUT) | 3 PB: PCIe 7 | 3 PB: PCIe 10 |
|
NVMe ケーブル配線 (構成 4)

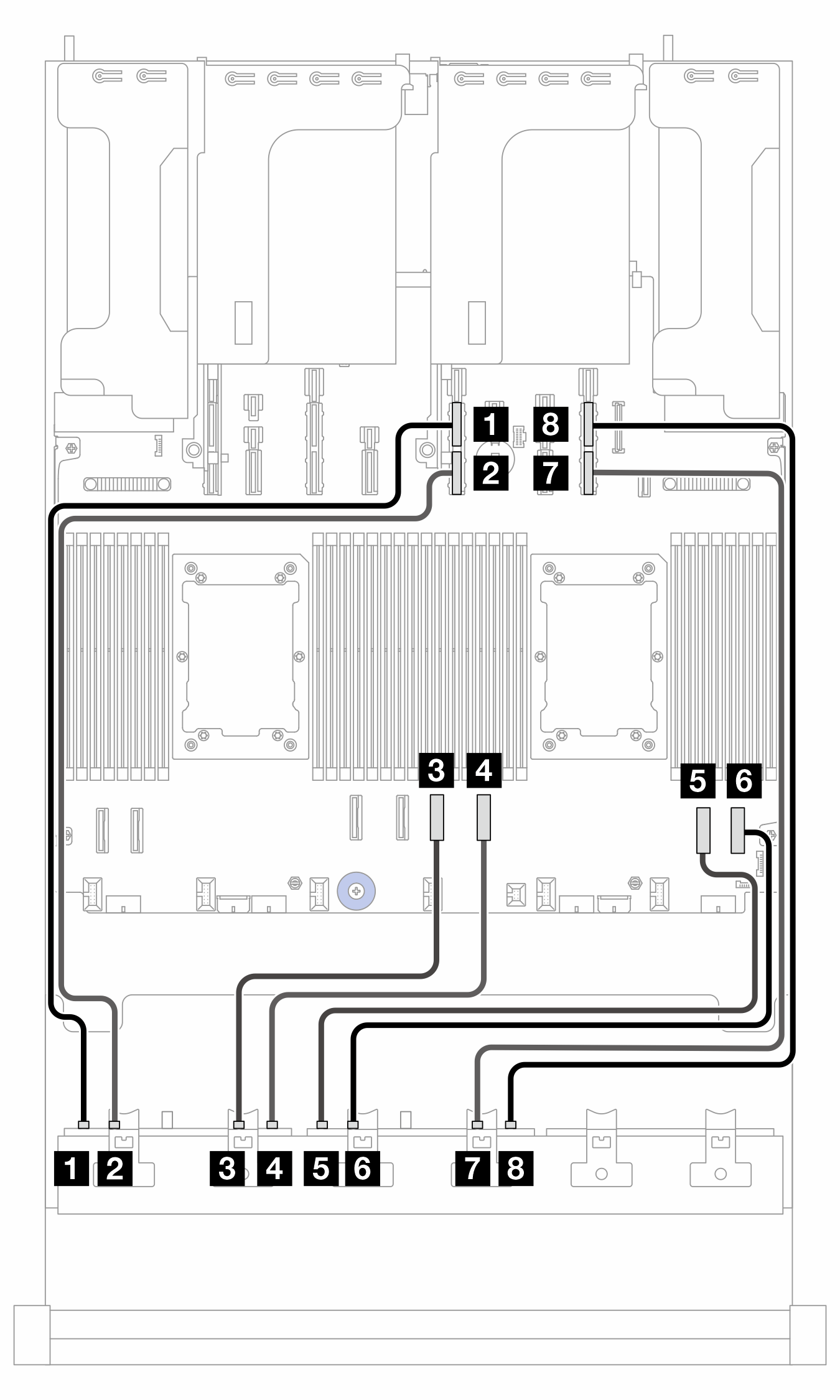

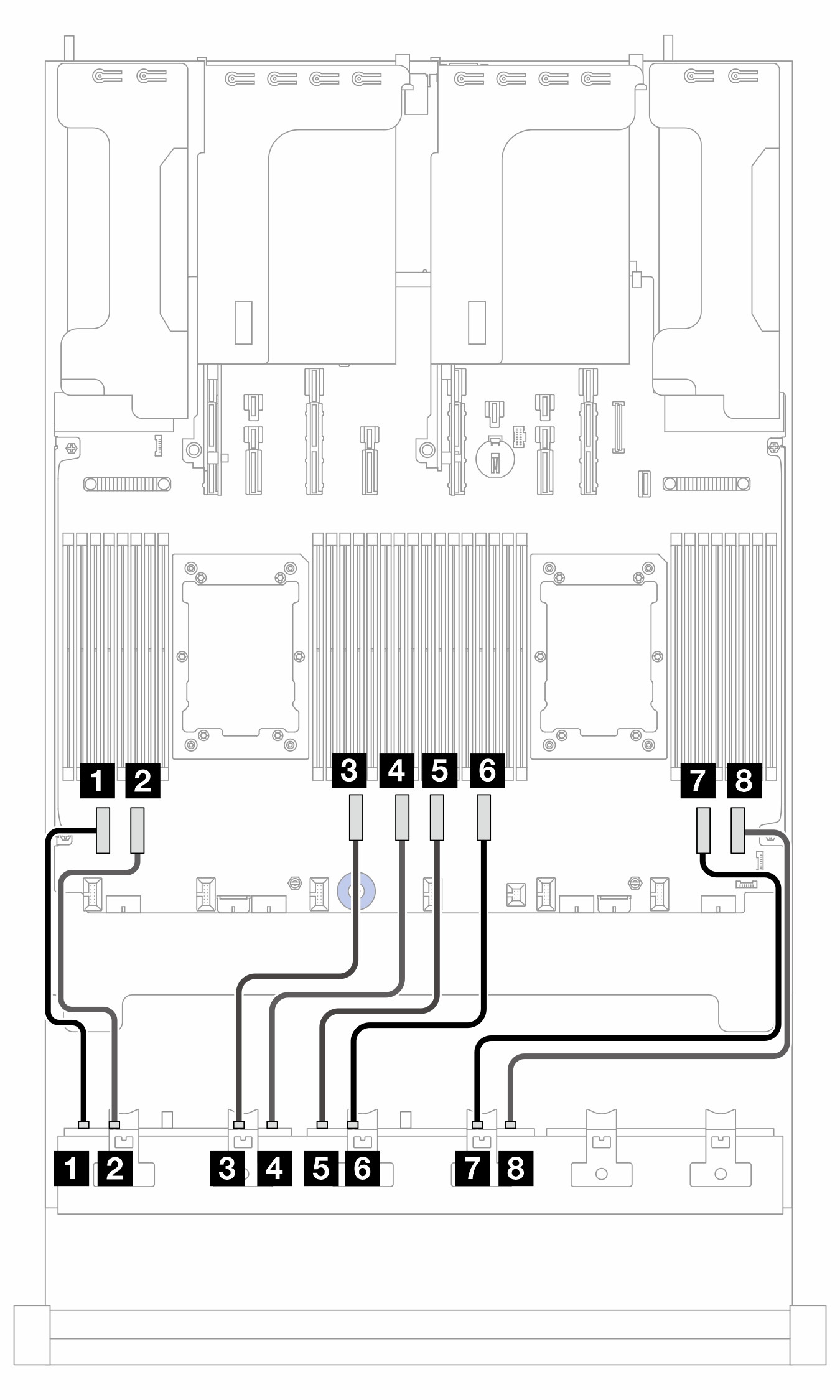

図 6. プロセッサーが 2 つ取り付けられている場合のケーブル配線 ![]() | 図 7. プロセッサーが 1 つ取り付けられている場合のケーブル配線 ![]() |
2P: プロセッサー x 2、1P: プロセッサー x 1
始点 | 終点 (プロセッサー・ボード) | ケーブルの長さ | |
---|---|---|---|
2P | 1P | ||
1 BP1: NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
2 BP1: NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
3 BP1: NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
4 BP1: NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|
5 BP2: NVMe 0-1 | 5 PCIe 4 | 5 PCIe 2 |
|
6 BP2: NVMe 2-3 | 6 PCIe 3 | 6 PCIe 1 |
|
7 BP2: NVMe 4-5 | 7 PCIe 2 | 7 PCIe 9B |
|
8 BP2: NVMe 6-7 | 8 PCIe 1 | 8 PCIe 9A |
|
NVMe ケーブル配線 (構成 5)

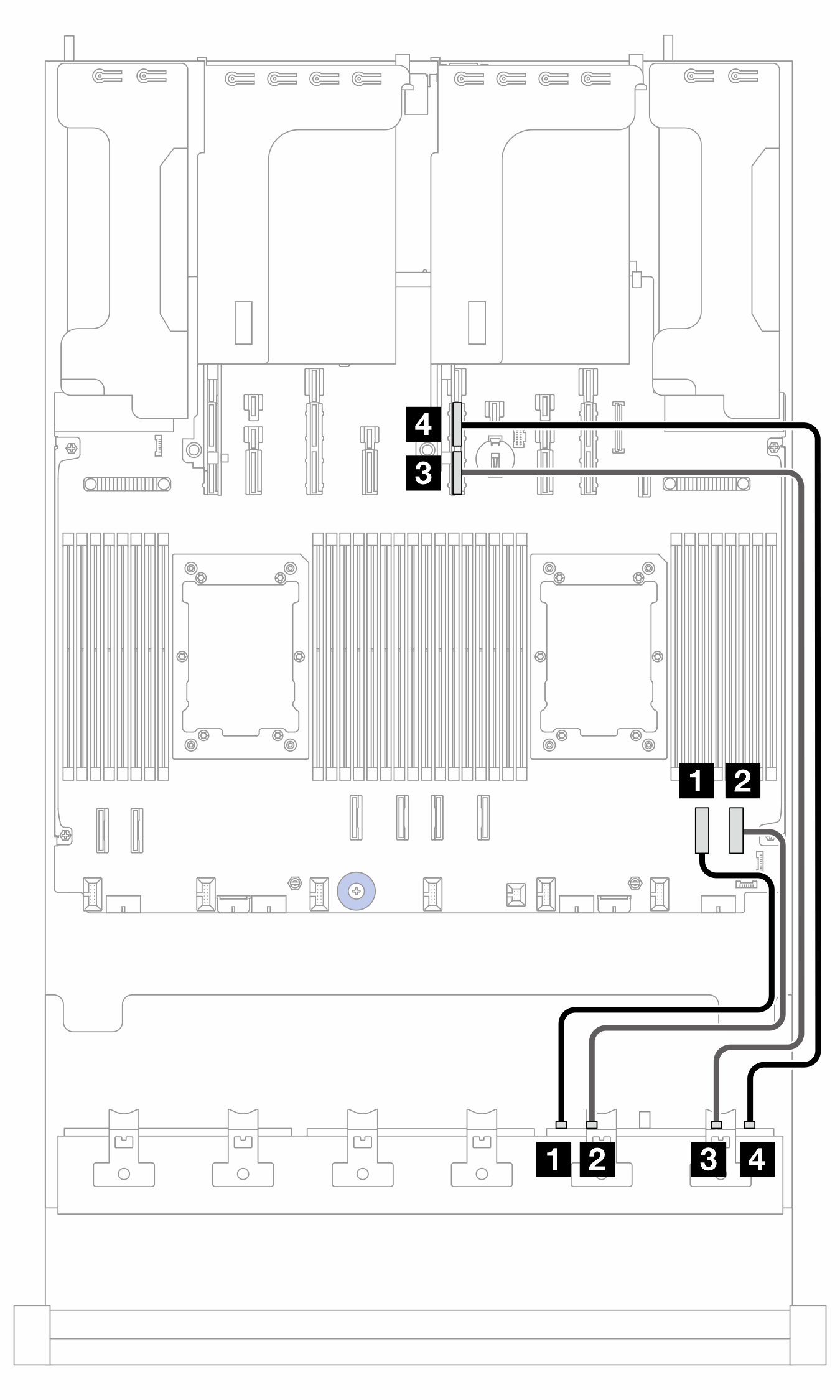

図 8. スロット 5 および 8 が占有されている場合の BP1 へのケーブル配線 ![]() | 図 9. スロット 5 と 8 が空の場合の BP1 へのケーブル配線 ![]() |
始点 (BP1) | 終点 (プロセッサー・ボード) | ケーブルの長さ | |
---|---|---|---|
スロット 5/8 が占有されている | スロット 5/8 空 | ||
1 NVMe 0-1 | 1 PCIe 13A | 1 PCIe 15A | 600 mm |
2 NVMe 2-3 | 2 PCIe 13B | 2 PCIe 15B | 600 mm |
3 NVMe 4 ~ 5 | 3 PCIe 8 | 3 PCIe 8 | 350 mm |
4 NVMe 6 ~ 7 | 4 PCIe 7 | 4 PCIe 7 | 350 mm |
図 10. BP2 へのケーブル配線


始点 (BP2) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
---|---|---|
1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
3 NVMe 4 ~ 5 | 3 PCIe 4 | 250 mm |
4 NVMe 6 ~ 7 | 4 PCIe 3 | 250 mm |
図 11. スロット 5 および 8 が占有されている場合の BP3 へのケーブル配線 ![]() | 図 12. スロット 5 および 8 が空の場合の BP3 へのケーブル配線 ![]() |
始点 (BP3) | 終点 (プロセッサー・ボード) | ケーブルの長さ | |
---|---|---|---|
スロット 5/8 が占有されている | スロット 5/8 空 | ||
1 NVMe 0-1 | 1 PCIe 2 | 1 PCIe 2 | 350 mm |
2 NVMe 2-3 | 2 PCIe 1 | 2 PCIe 1 | 350 mm |
3 NVMe 4 ~ 5 | 3 PCIe 9A | 3 PCIe 11B | 600 mm |
4 NVMe 6 ~ 7 | 4 PCIe 9B | 4 PCIe 11A | 600 mm |
