8/16/24 x 2.5" AnyBay/NVMe
이 주제에서는 8 x 2.5"/16 x 2.5"/24 x 2.5" AnyBay/NVMe 구성의 케이블 배선 정보를 제공합니다.
아래 표의 구성 번호는 설명용으로만 제공됩니다.
| BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
|---|---|---|
| 8 x 2.5" NVMe(BP1) | 해당사항 없음 | 1 |
| 8 x 2.5" AnyBay(BP1) | SFF 8i/16i 1개 | 2 |
| CFF 16i 1개 | 3 | |
| 16 x 2.5" NVMe(BP1 + BP2) | 해당사항 없음 | 4 |
| 24 x 2.5" NVMe(BP1 + BP2 + BP3) | 해당사항 없음 | 5 |
NVMe 케이블 배선(구성 1/2/3)

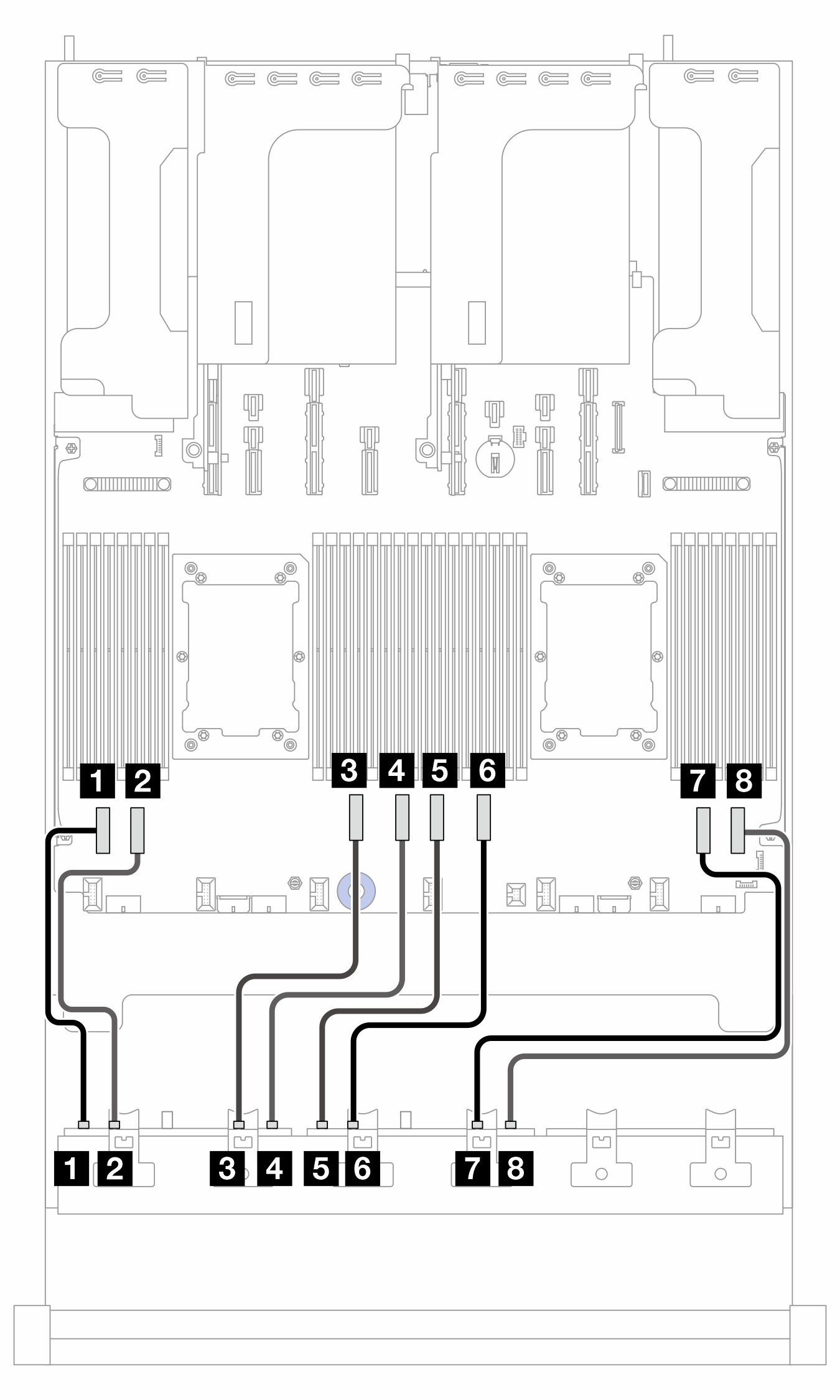

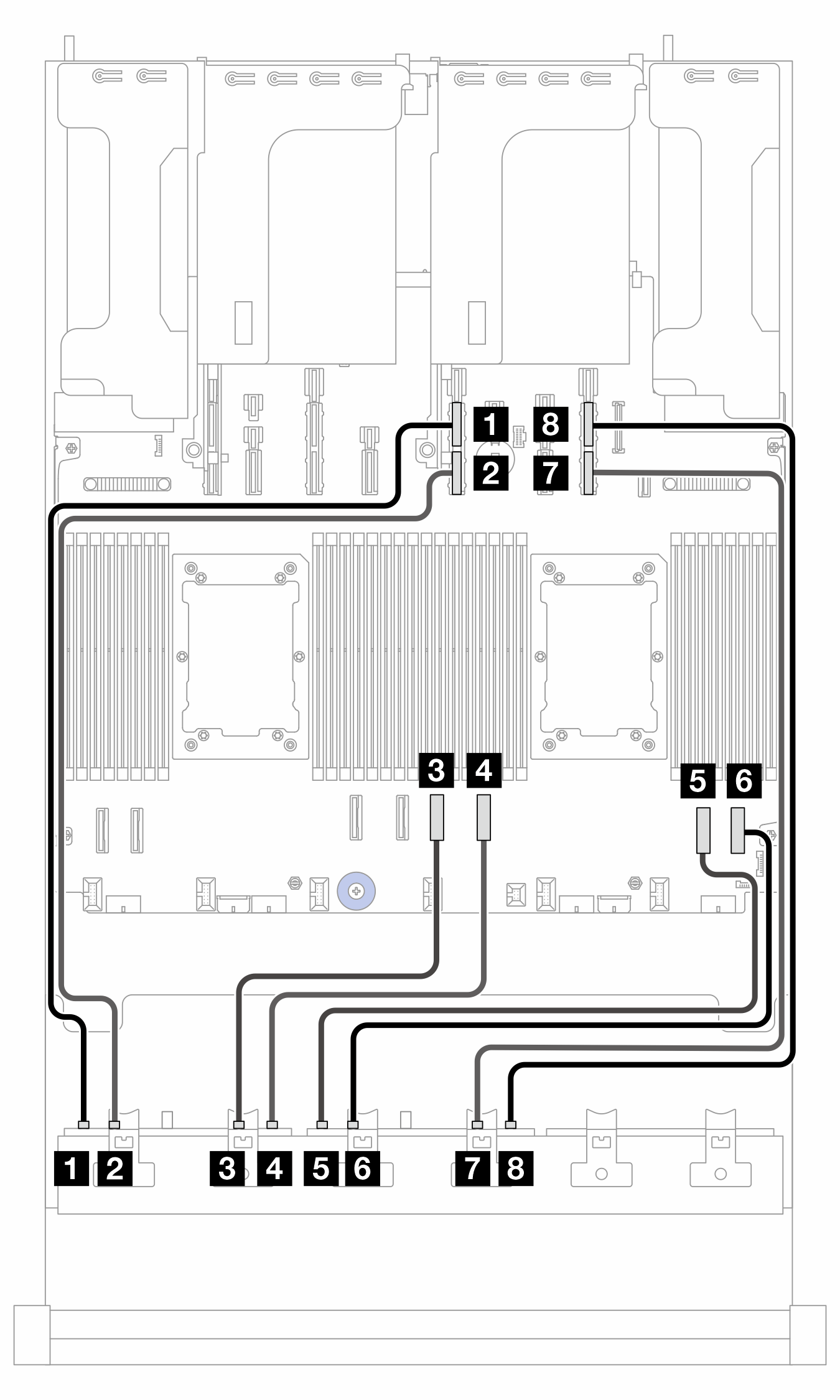

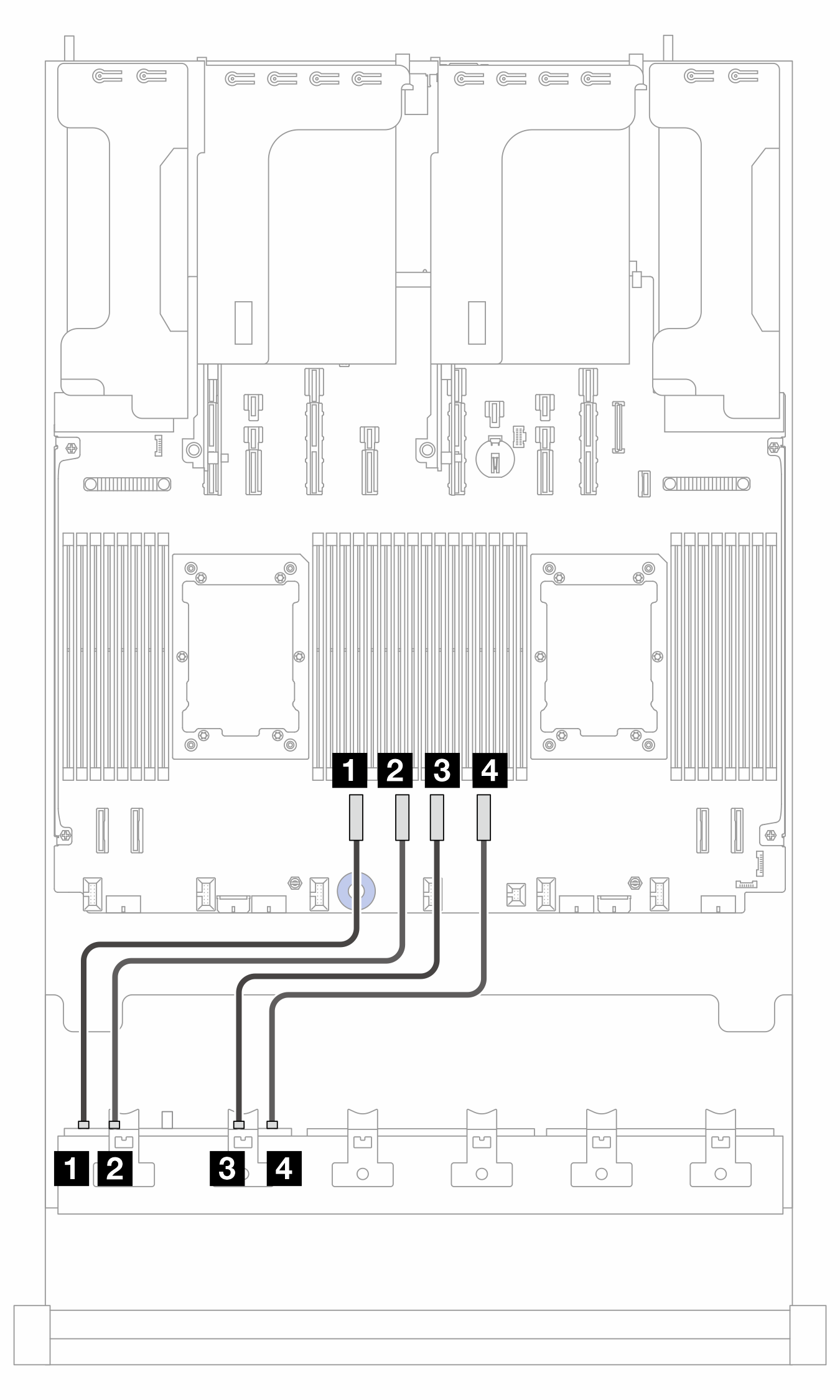

그림 1. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 2. 프로세서 1개가 설치된 경우 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개
| 시작(BP1) | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 |
|
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 |
|
SFF 8i/16i 어댑터에 대한 케이블 배선(구성 2)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

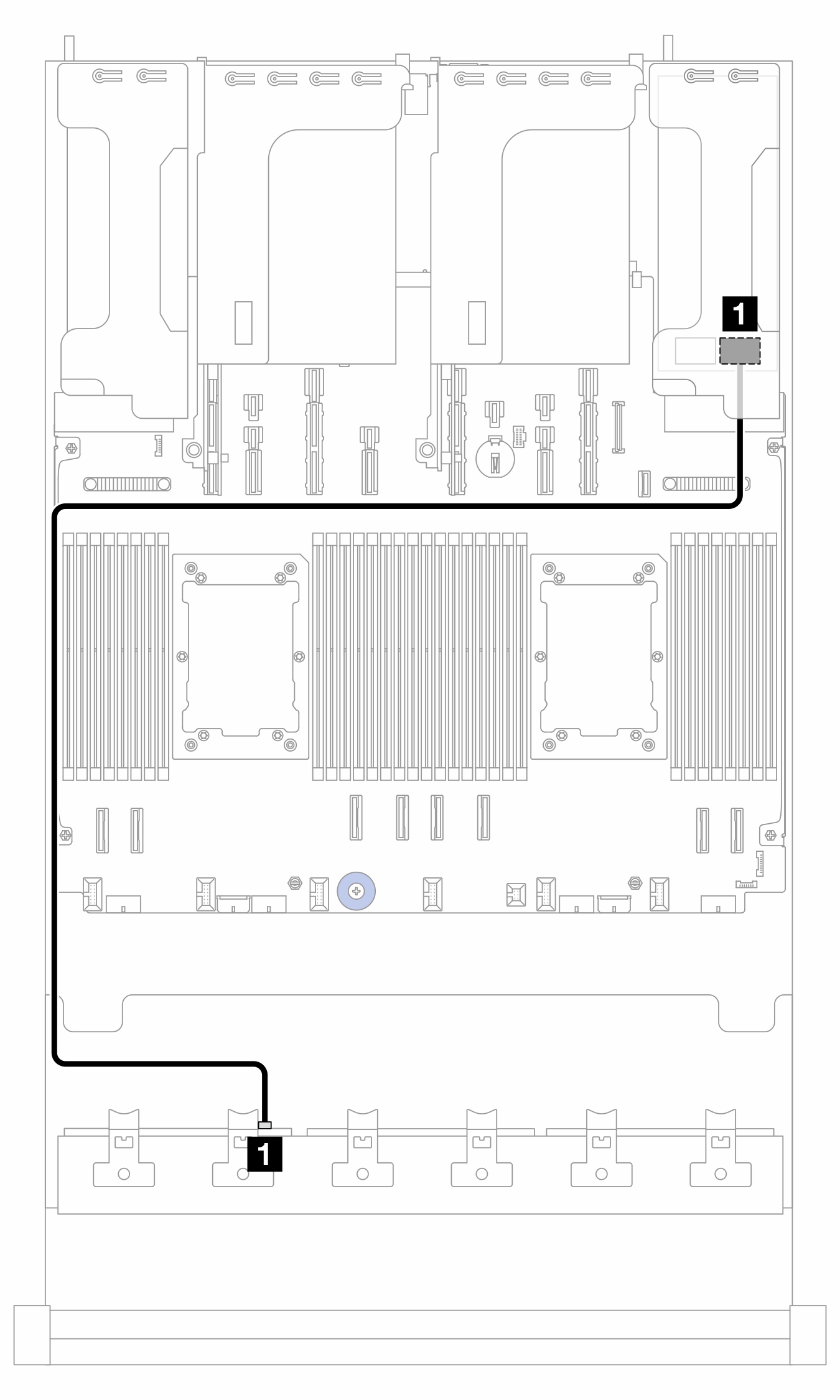

그림 3. 8i/16i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1 BP1: SAS | 1 8i/16i 어댑터:
| 900mm |
CFF 16i 어댑터 케이블 배선(구성 3)

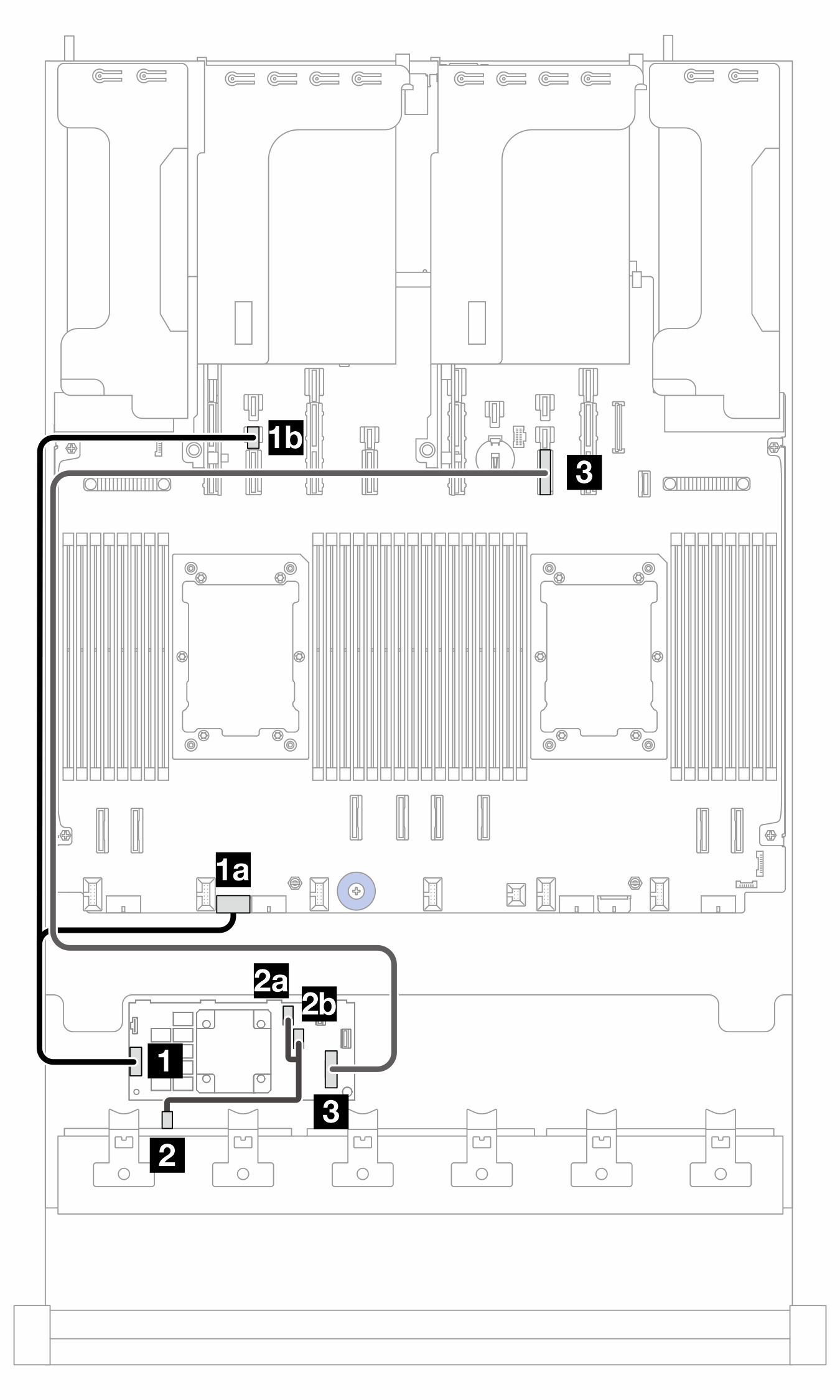

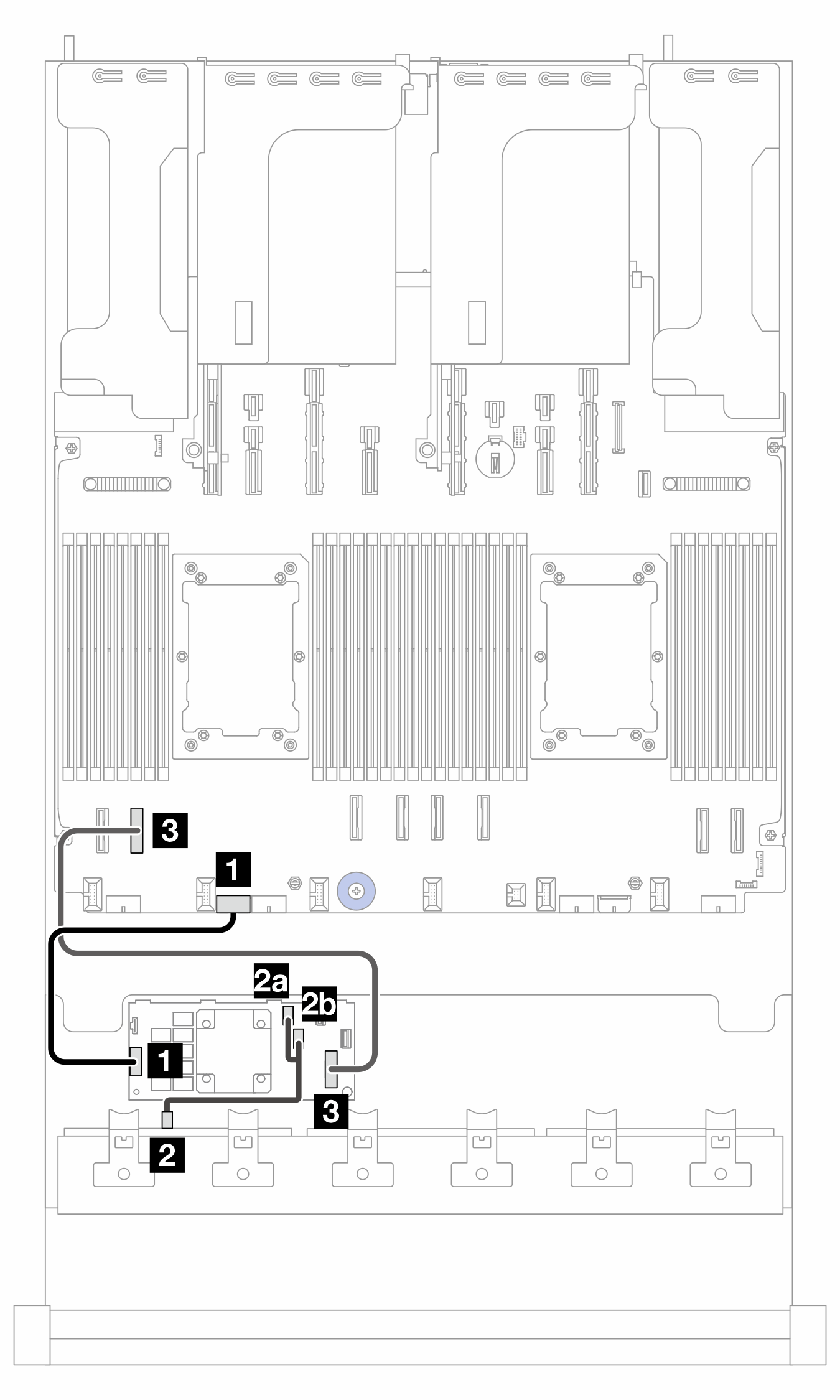

그림 4. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 5. 프로세서 1개가 설치된 경우 케이블 배선  |
PB: 프로세서 보드; 2P: 프로세서 2개, 1P: 프로세서 1개
| 시작(CFF 16i 어댑터) | 끝 | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 7 | 3 PB: PCIe 10 |
|
NVMe 케이블 배선(구성 4)

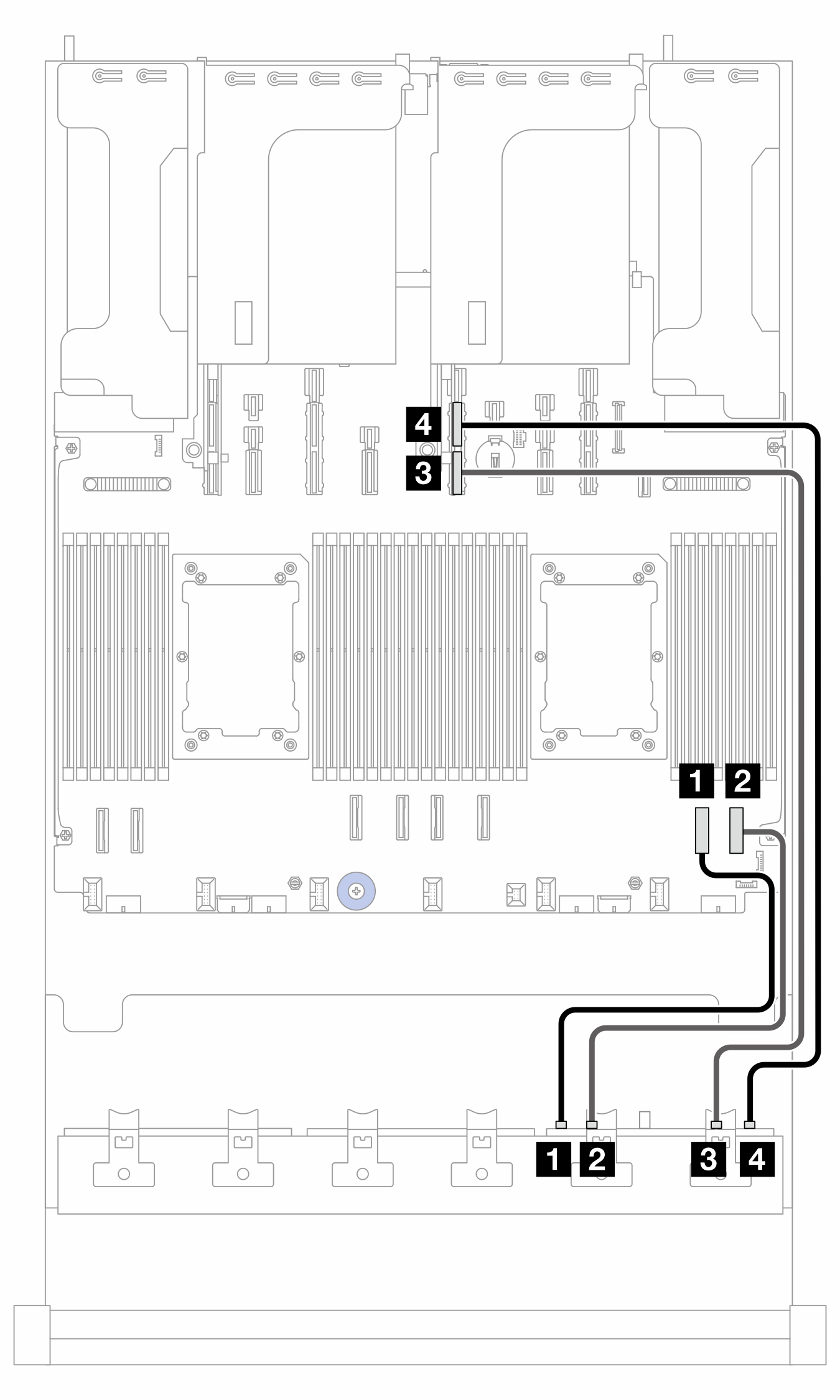

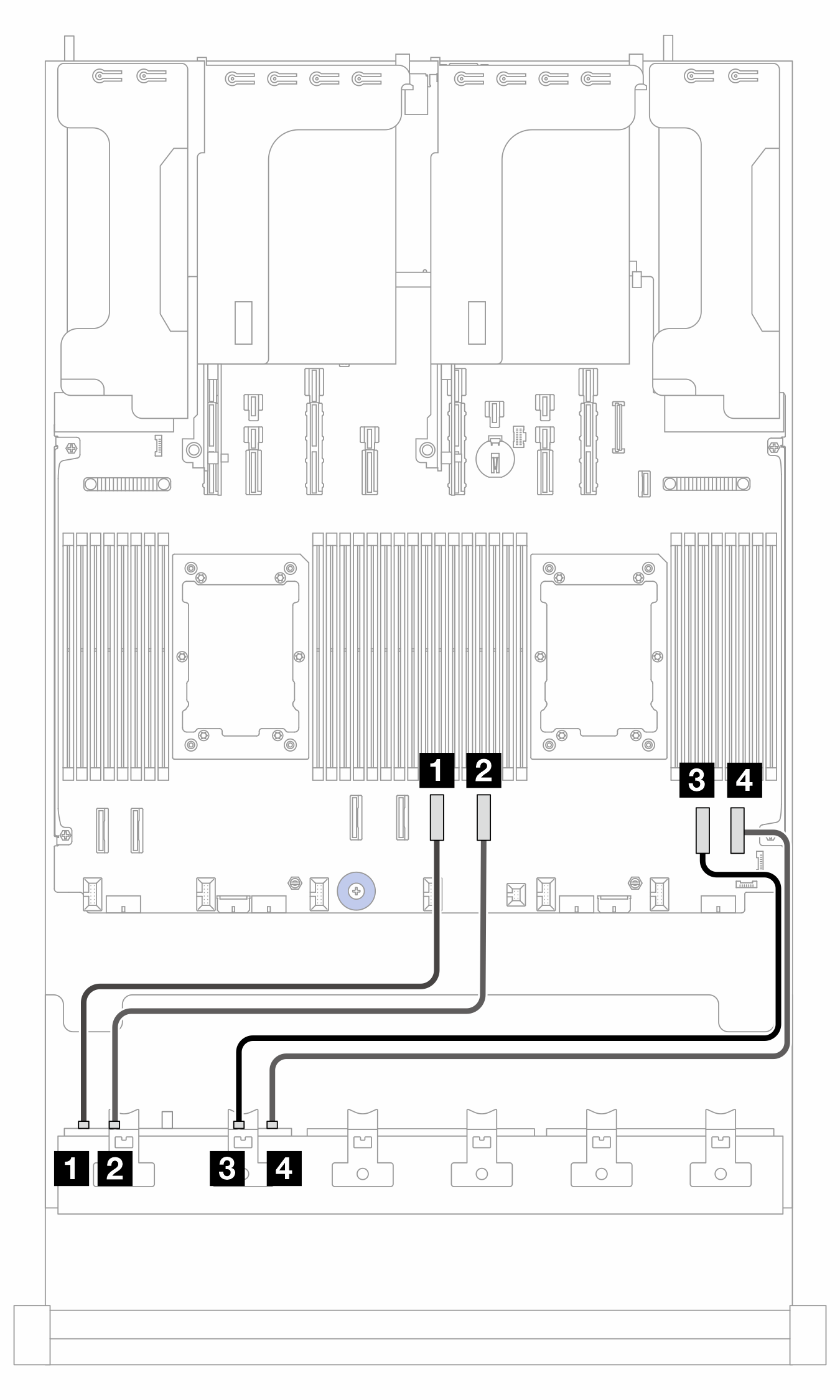

그림 6. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 7. 프로세서 1개가 설치된 경우 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개
| 시작 | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 BP1: NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
| 2 BP1: NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
| 3 BP1: NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
| 4 BP1: NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|
| 5 BP2: NVMe 0-1 | 5 PCIe 4 | 5 PCIe 2 |
|
| 6 BP2: NVMe 2-3 | 6 PCIe 3 | 6 PCIe 1 |
|
| 7 BP2: NVMe 4-5 | 7 PCIe 2 | 7 PCIe 9B |
|
| 8 BP2: NVMe 6-7 | 8 PCIe 1 | 8 PCIe 9A |
|
NVMe 케이블 배선(구성 5)
그림 8. 슬롯 5 및 8이 사용 중인 경우 BP1으로 연결되는 케이블 배선  | 그림 9. 슬롯 5 및 8이 비어 있는 경우 BP1으로 연결되는 케이블 배선  |
| 시작(BP1) | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 슬롯 5/8 사용 중 | 슬롯 5/8이 비어 있음 | ||
| 1 NVMe 0-1 | 1 PCIe 13A | 1 PCIe 15A | 600mm |
| 2 NVMe 2-3 | 2 PCIe 13B | 2 PCIe 15B | 600mm |
| 3 NVMe 4-5 | 3 PCIe 8 | 3 PCIe 8 | 350mm |
| 4 NVMe 6-7 | 4 PCIe 7 | 4 PCIe 7 | 350mm |
그림 10. BP2로의 케이블 배선
| 시작(BP2) | 도착(프로세서 보드) | 케이블 길이 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 250mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 250mm |
그림 11. 슬롯 5 및 8이 사용 중인 경우 BP3으로 연결되는 케이블 배선  | 그림 12. 슬롯 5 및 8이 비어 있는 경우 BP3으로 연결되는 케이블 배선  |
| 시작(BP3) | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 슬롯 5/8 사용 중 | 슬롯 5/8이 비어 있음 | ||
| 1 NVMe 0-1 | 1 PCIe 2 | 1 PCIe 2 | 350mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 2 PCIe 1 | 350mm |
| 3 NVMe 4-5 | 3 PCIe 9A | 3 PCIe 11B | 600mm |
| 4 NVMe 6-7 | 4 PCIe 9B | 4 PCIe 11A | 600mm |
