8 x 2.5" SAS/SATA + 8 x 2.5" AnyBay/NVMe

이 주제에서는 8 x 2.5" SAS/SATA + 8 x 2.5" AnyBay/NVMe 구성의 케이블 배선 정보를 제공합니다.

아래 표의 구성 번호는 설명용으로만 제공됩니다.
BP 구성.스토리지 컨트롤러구성 번호.
8 x 2.5" SAS/SATA + 8 x 2.5" AnyBay(BP1 + BP2)SFF 8i 2개1
SFF 16i 1개2
CFF 16i 1개3
8 x 2.5" SAS/SATA + 8 x 2.5" NVMe(BP1 + BP2)SFF 8i/16i 1개4
CFF 16i 1개5

NVMe 케이블 배선(구성 1/2/3/4/5)

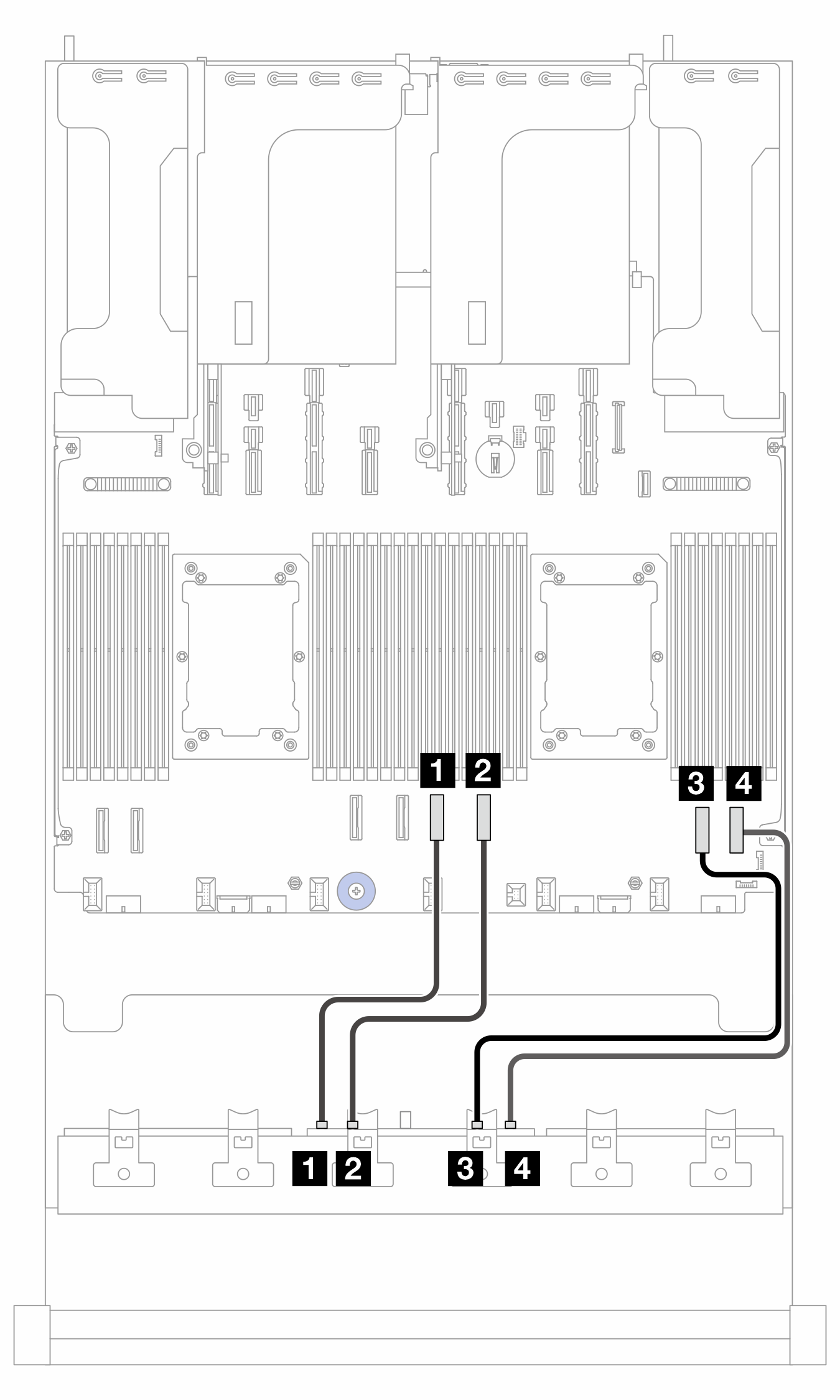

그림 1. 프로세서 2개가 설치된 경우 BP2로의 NVMe 케이블 배선

그림 2. 프로세서 1개가 설치된 경우 BP2로의 NVMe 케이블 배선

2P: 프로세서 2개, 1P: 프로세서 1개
시작(BP2)도착(프로세서 보드)케이블 길이
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4
  • 250mm

2 NVMe 2-32 PCIe 52 PCIe 3
  • 250mm

3 NVMe 4-53 PCIe 43 PCIe 2
  • 250mm(PCIe 4)

  • 350mm(PCIe 2)

4 NVMe 6-74 PCIe 34 PCIe 1
  • 250mm(PCIe 3)

  • 350mm(PCIe 1)

SFF 8i/16i 어댑터에 대한 케이블 배선(구성 1/2/4)

  • 어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

  • 구성 4에 케이블 2가 필요하지 않습니다.

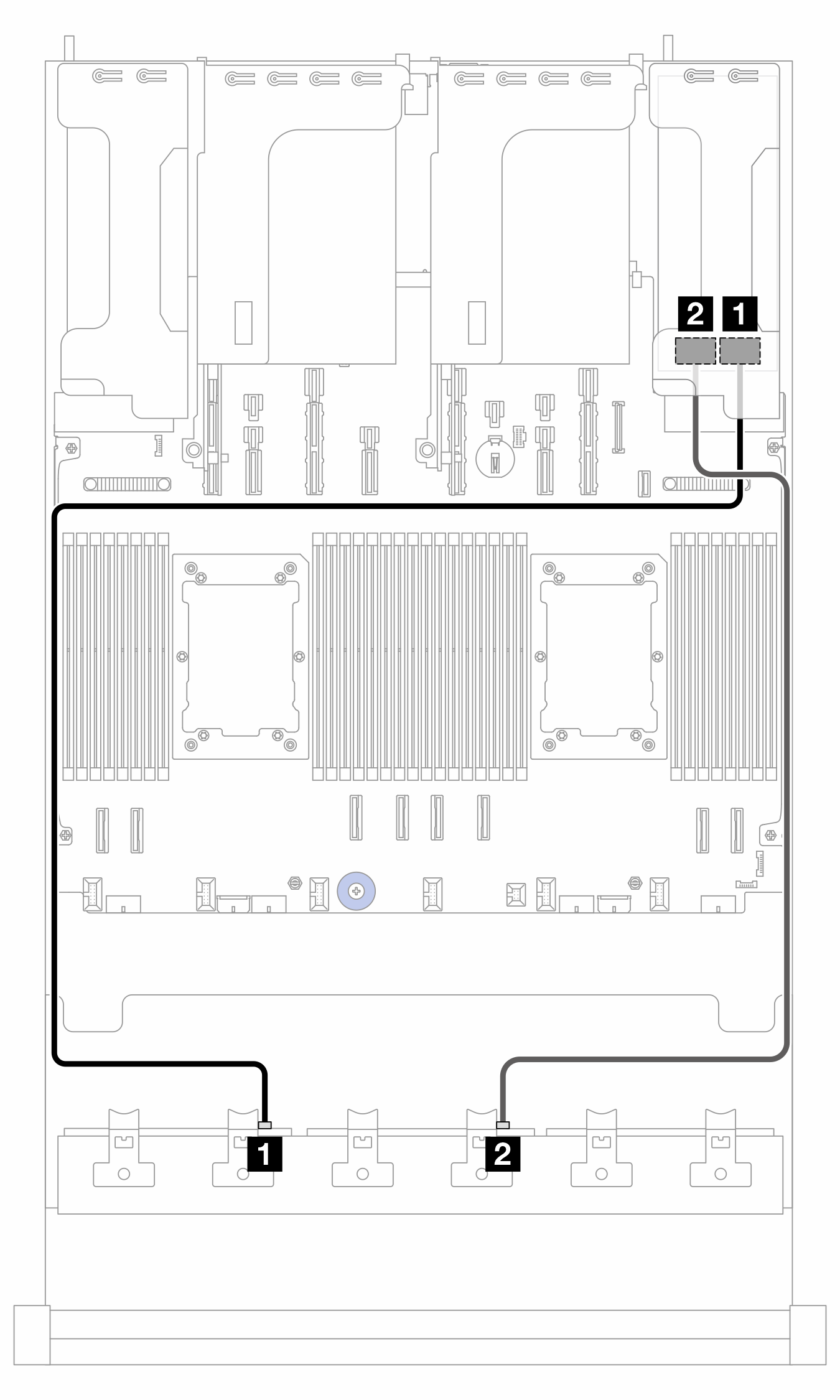

그림 3. 8i/16i 어댑터에 대한 케이블 배선

시작케이블 길이
1 BP1: SAS1 8i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

1 16i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

900mm
2 BP2: SAS2 8i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

2
  • Gen 4: C1

  • Gen 3: C2C3

900mm

CFF 16i 어댑터에 대한 케이블 배선(구성 3/5)

구성 5에 케이블 3이 필요하지 않습니다.

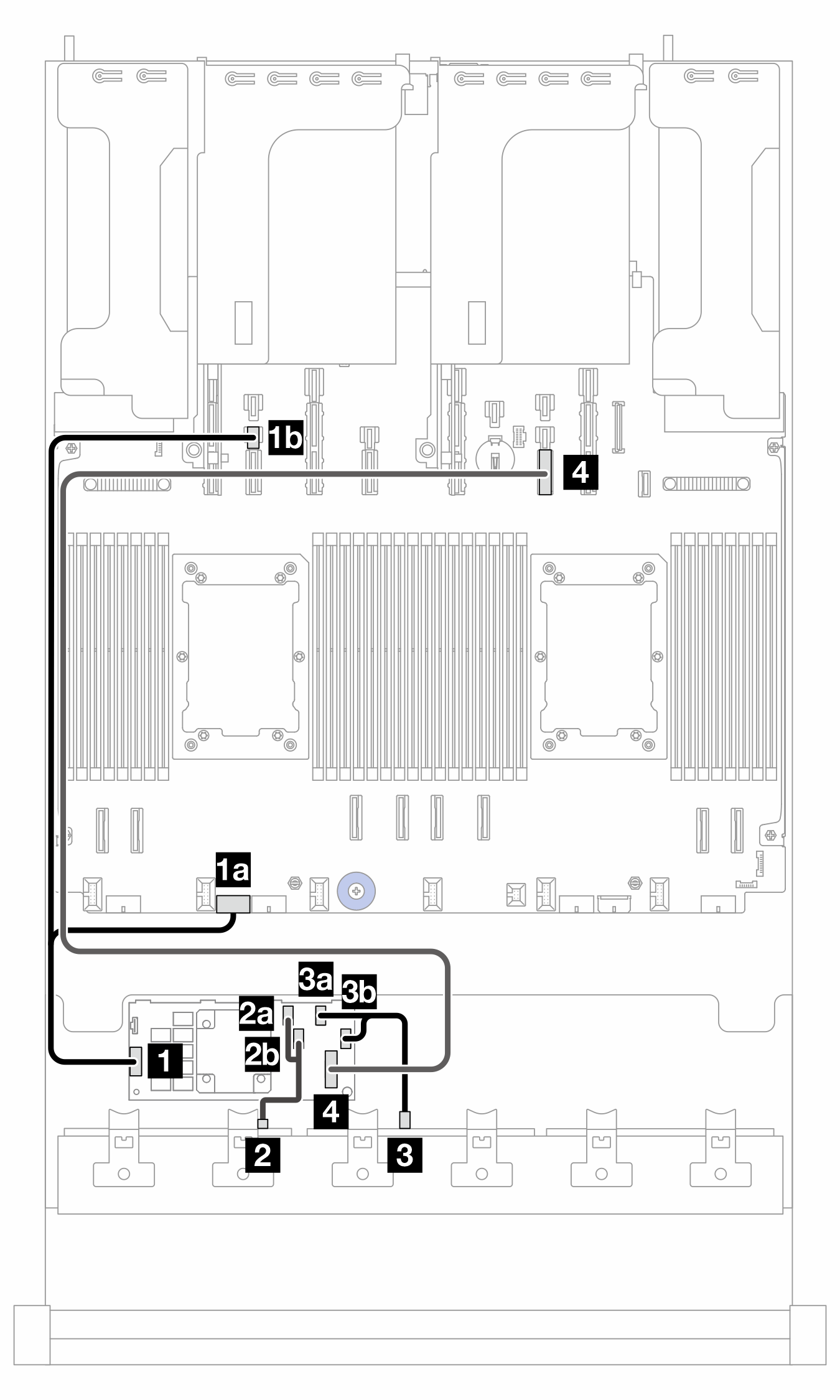

그림 4. 프로세서 2개가 설치된 경우 케이블 배선

그림 5. 프로세서 1개가 설치된 경우 케이블 배선

2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
시작(CFF 16i 어댑터)케이블 길이
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210mm

  • 1P: 300/800mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450mm

  • 1P: 900mm
