SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง + AnyBay/NVMe ขนาด 2.5 นิ้ว 8 ช่อง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกําหนดค่า SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง + AnyBay/NVMe ขนาด 2.5 นิ้ว 8 ช่อง
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| 8 x SAS/SATA 2.5 นิ้ว + 8 x AnyBay 2.5 นิ้ว (BP1 + BP2) | 2 x SFF 8i | 1 |
| 1 x SFF 16i | 2 | |
| 1 x CFF 16i | 3 | |
| 8 x SAS/SATA 2.5 นิ้ว + 8 x NVMe 2.5 นิ้ว (BP1 + BP2) | 1 x SFF 8i/16i | 4 |
| 1 x CFF 16i | 5 |
การเดินสาย NVMe (การกำหนดค่า 1/2/3/4/5)

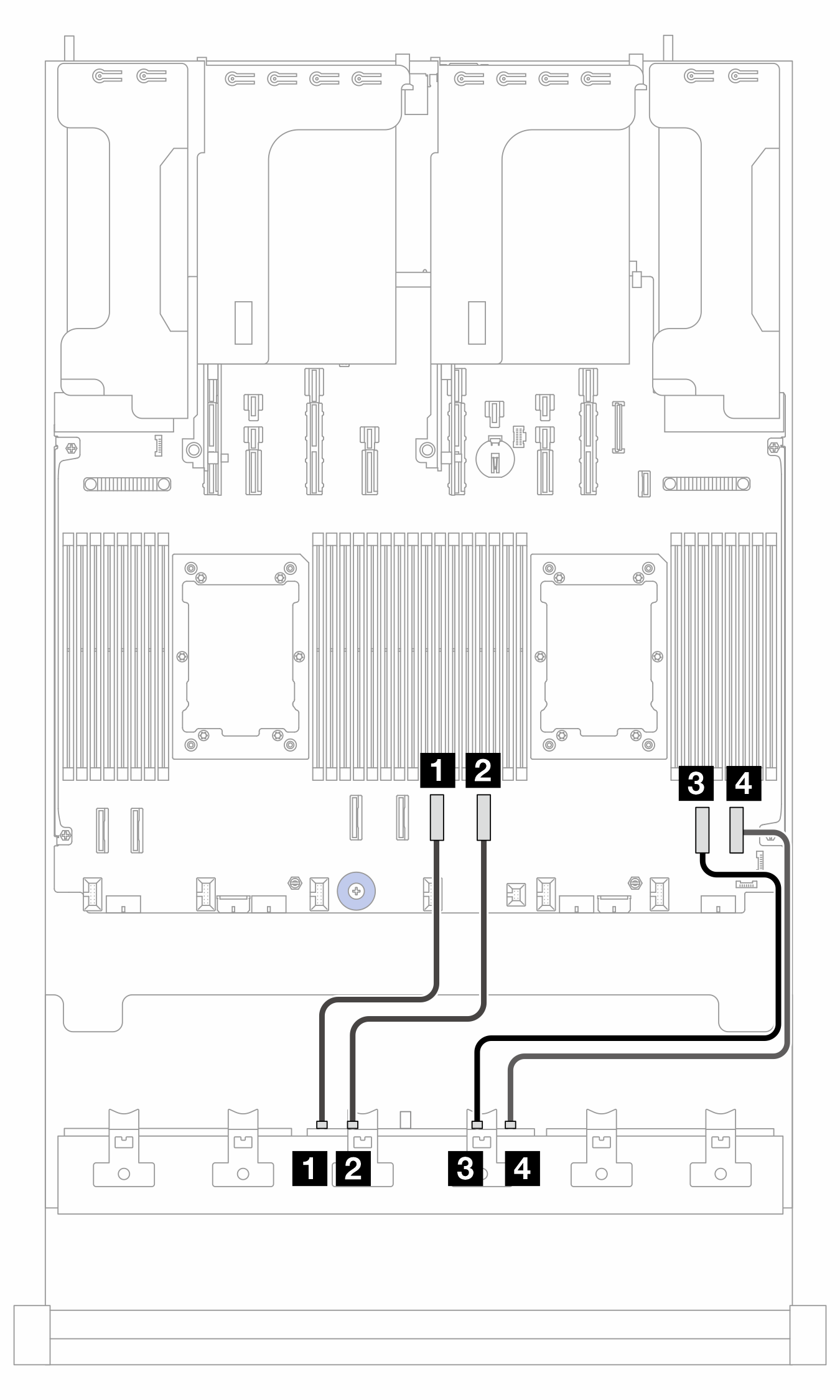

รูปที่ 1. การเดินสาย NVMe ไปยัง BP2 เมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 2. การเดินสาย NVMe ไปยัง BP2 เมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก (BP2) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 |
|
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 |
|
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 1/2/4)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
ไม่จำเป็นต้องใช้สาย 2 ในการกำหนดค่า 4

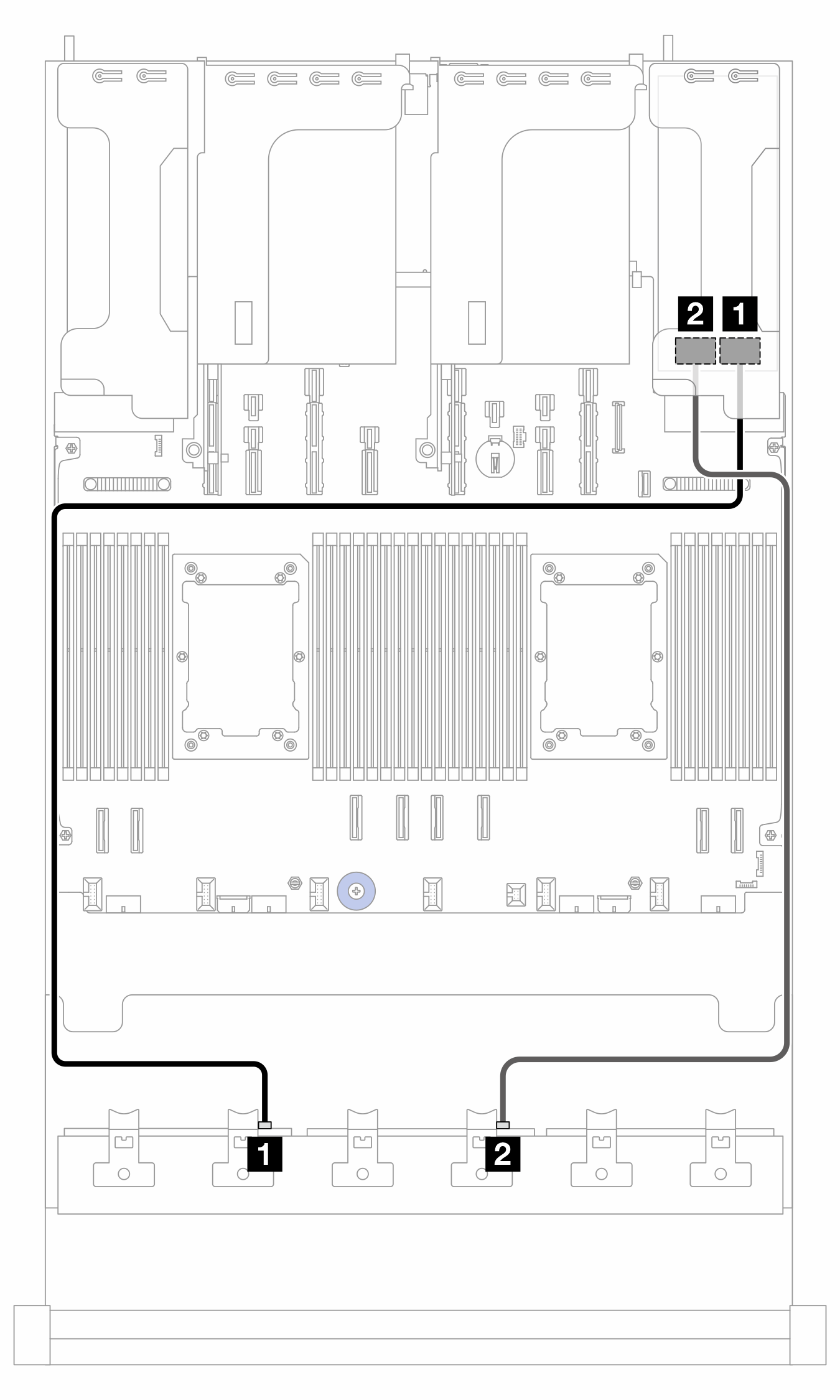

รูปที่ 3. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i
| จาก | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 1 BP1: SAS | 1 อะแดปเตอร์ 8i:
| 1 อะแดปเตอร์ 16i:
| 900 มม. |
| 2 BP2: SAS | 2 อะแดปเตอร์ 8i:
| 2
| 900 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3/5)
หมายเหตุ
ไม่จำเป็นต้องใช้สาย 3 ในการกำหนดค่า 5

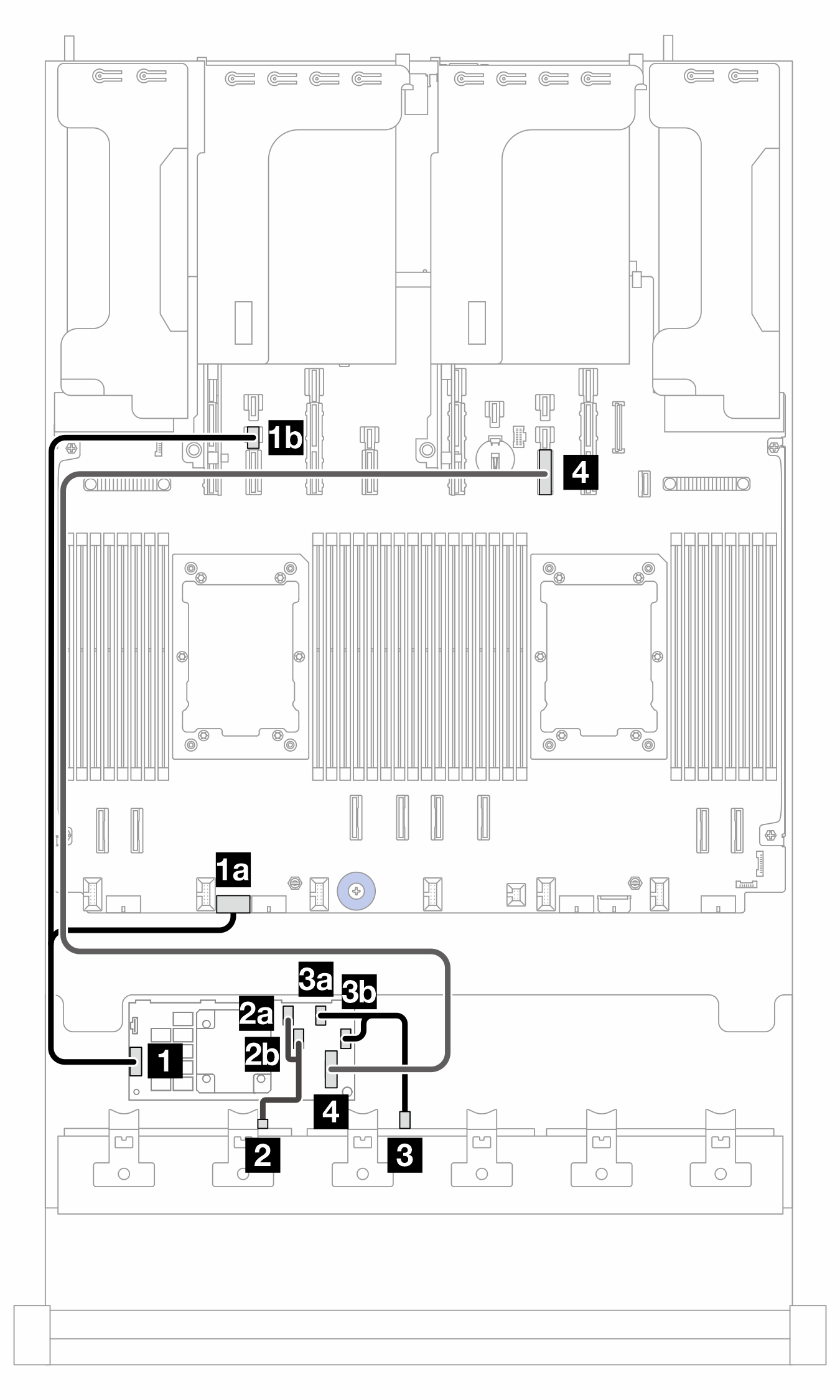

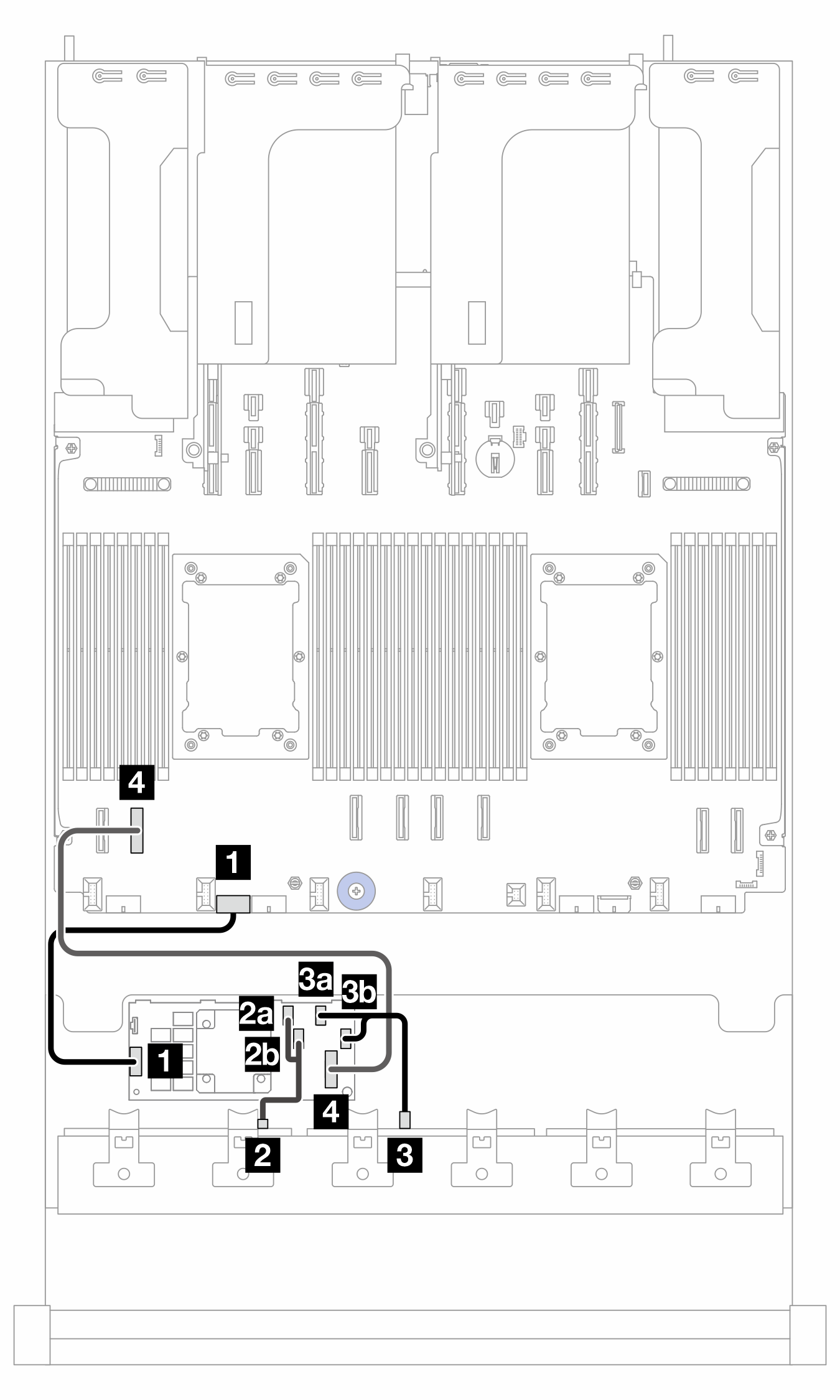

รูปที่ 4. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 5. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS |
|
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 7 | 4 PB: PCIe 10 |
|
