AnyBay/NVMe ขนาด 2.5 นิ้ว 8/16/24 ช่อง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกําหนดค่า AnyBay/NVMe ขนาด 2.5 นิ้ว 8 ช่อง/2.5 นิ้ว 16 ช่อง/2.5 นิ้ว 24 ช่อง
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| NVMe (BP1) ขนาด 2.5 นิ้ว 8 ช่อง | ไม่ระบุ | 1 |
| AnyBay (BP1) ขนาด 2.5 นิ้ว 8 ช่อง | 1 x SFF 8i/16i | 2 |
| 1 x CFF 16i | 3 | |
| NVMe (BP1 + BP2) ขนาด 2.5 นิ้ว 16 ช่อง | ไม่ระบุ | 4 |
| NVMe (BP1 + BP2 + BP3) ขนาด 2.5 นิ้ว 24 ช่อง | ไม่ระบุ | 5 |
การเดินสาย NVMe (การกำหนดค่า 1/2/3)

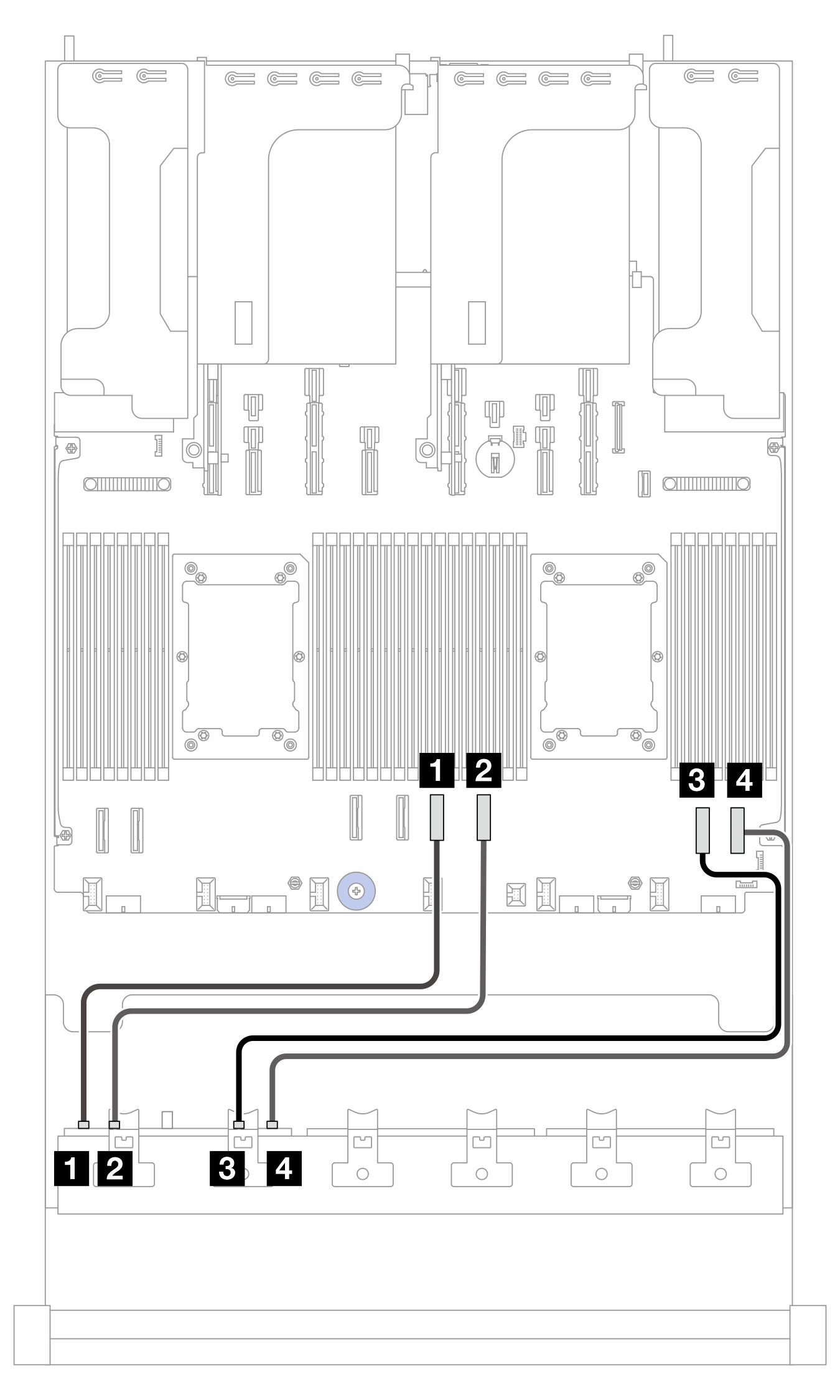

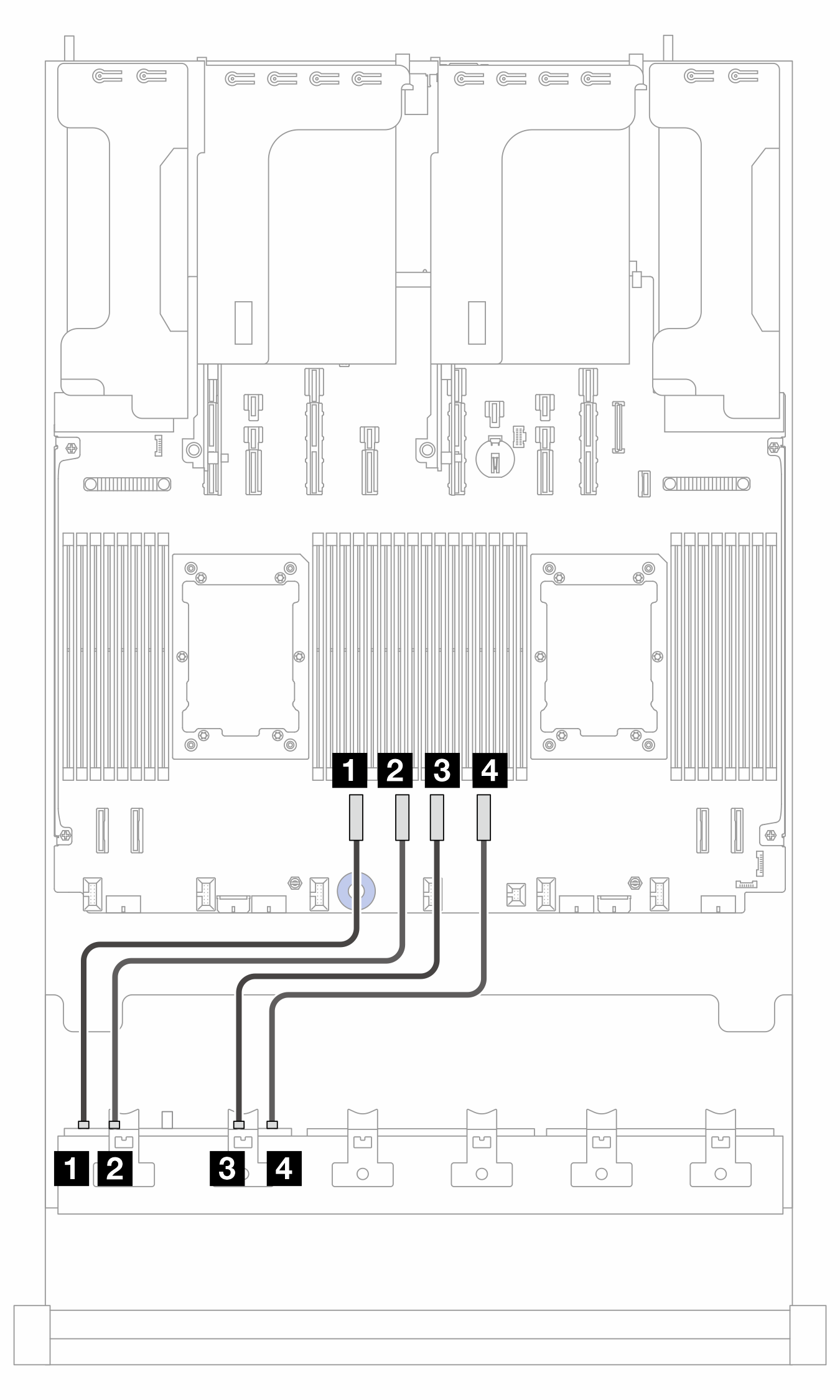

รูปที่ 1. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 2. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก (BP1) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 |
|
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 |
|
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 2)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

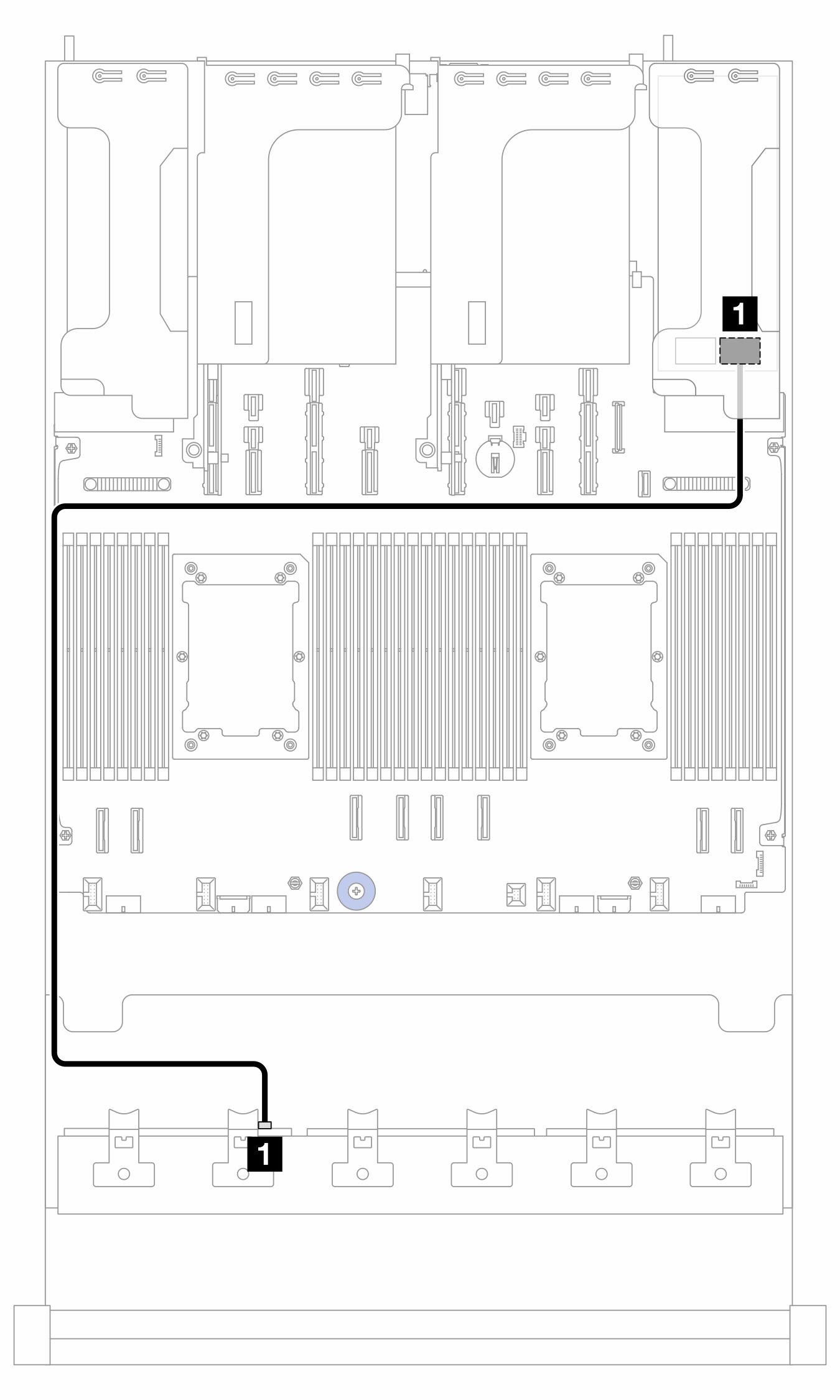

รูปที่ 3. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i
| จาก | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 BP1: SAS | 1 อะแดปเตอร์ 8i/16i:
| 900 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3)

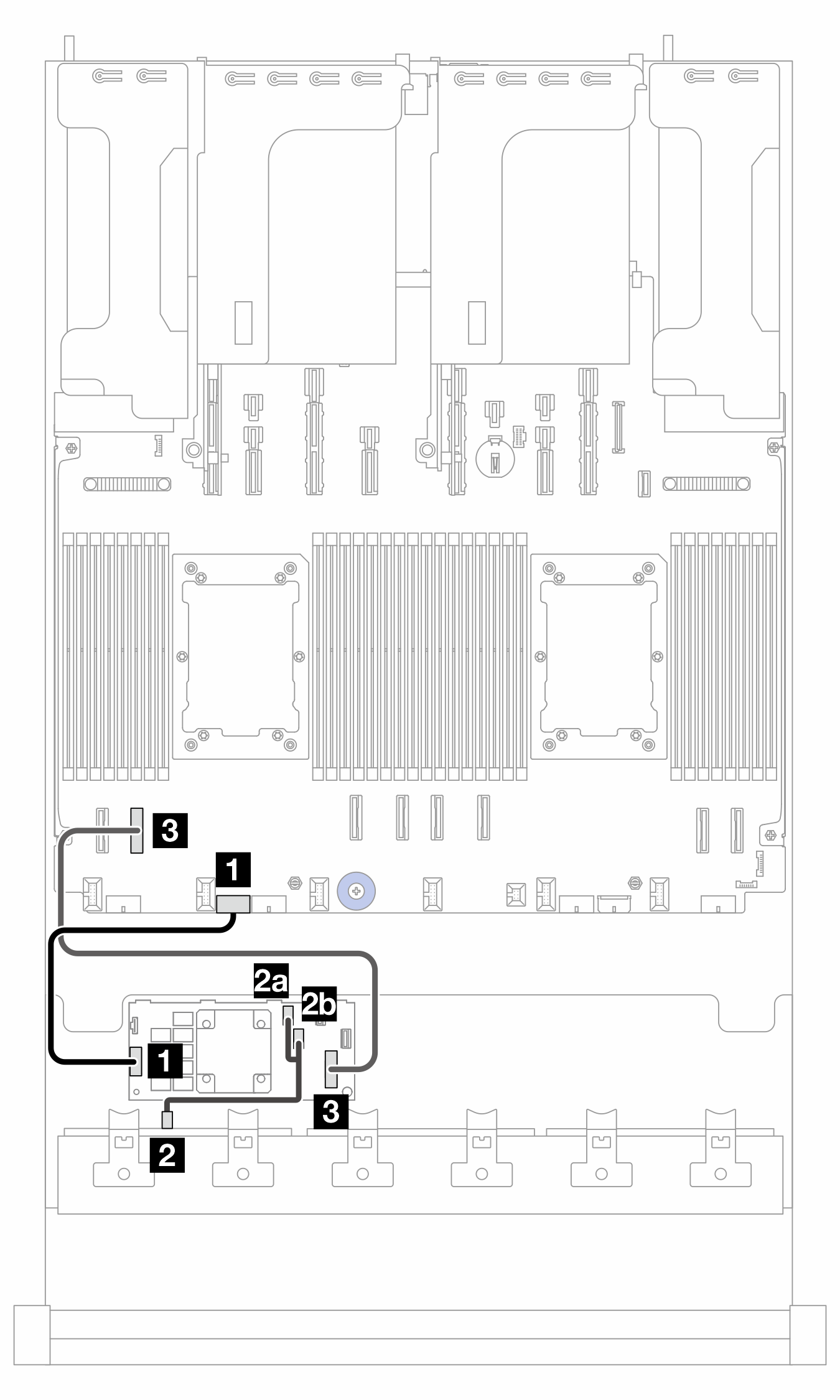

รูปที่ 4. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 5. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
PB: แผงโปรเซสเซอร์; 2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 7 | 3 PB: PCIe 10 |
|
การเดินสาย NVMe (การกำหนดค่า 4)

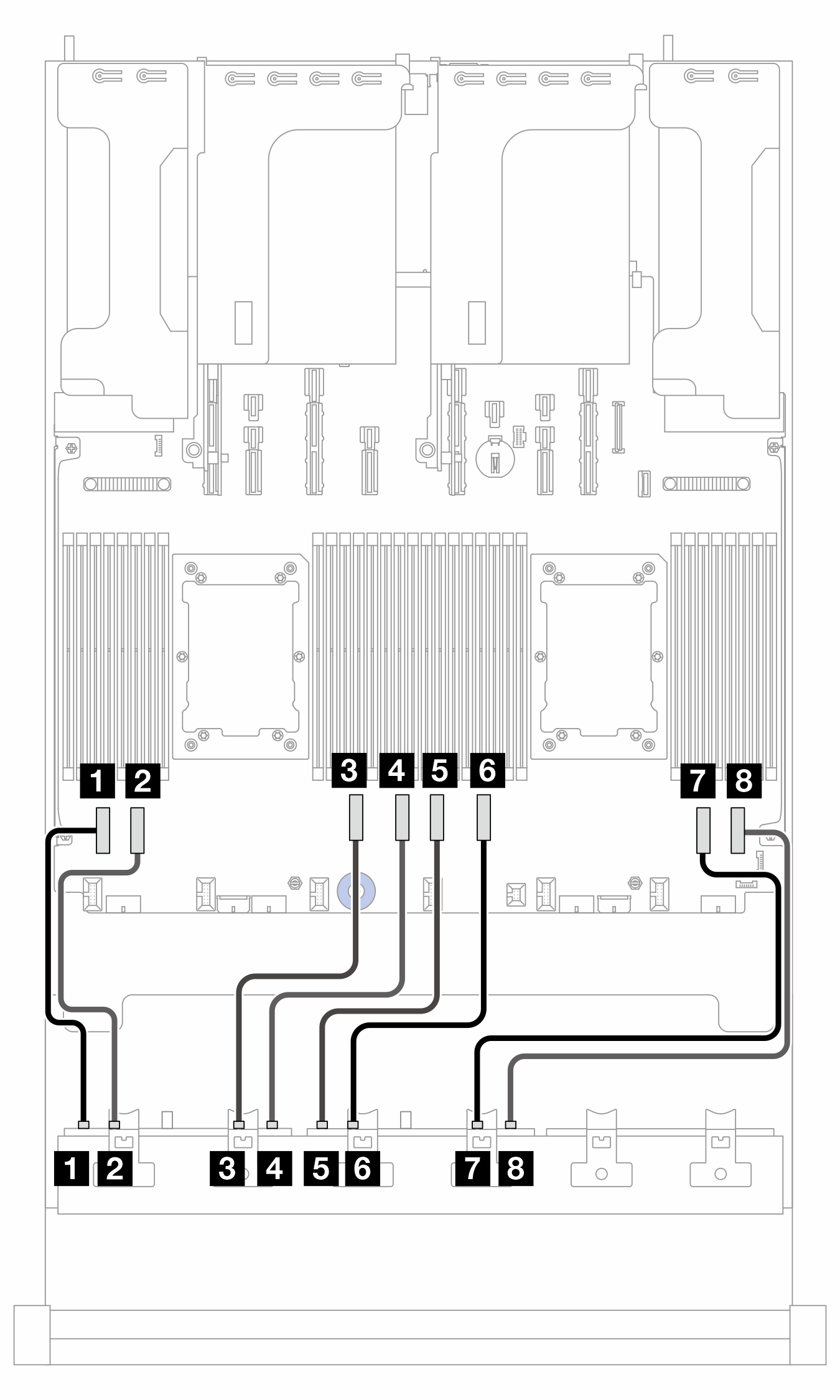

รูปที่ 6. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 7. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 BP1: NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
| 2 BP1: NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
| 3 BP1: NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
| 4 BP1: NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|
| 5 BP2: NVMe 0-1 | 5 PCIe 4 | 5 PCIe 2 |
|
| 6 BP2: NVMe 2-3 | 6 PCIe 3 | 6 PCIe 1 |
|
| 7 BP2: NVMe 4-5 | 7 PCIe 2 | 7 PCIe 9B |
|
| 8 BP2: NVMe 6-7 | 8 PCIe 1 | 8 PCIe 9A |
|
การเดินสาย NVMe (การกำหนดค่า 5)

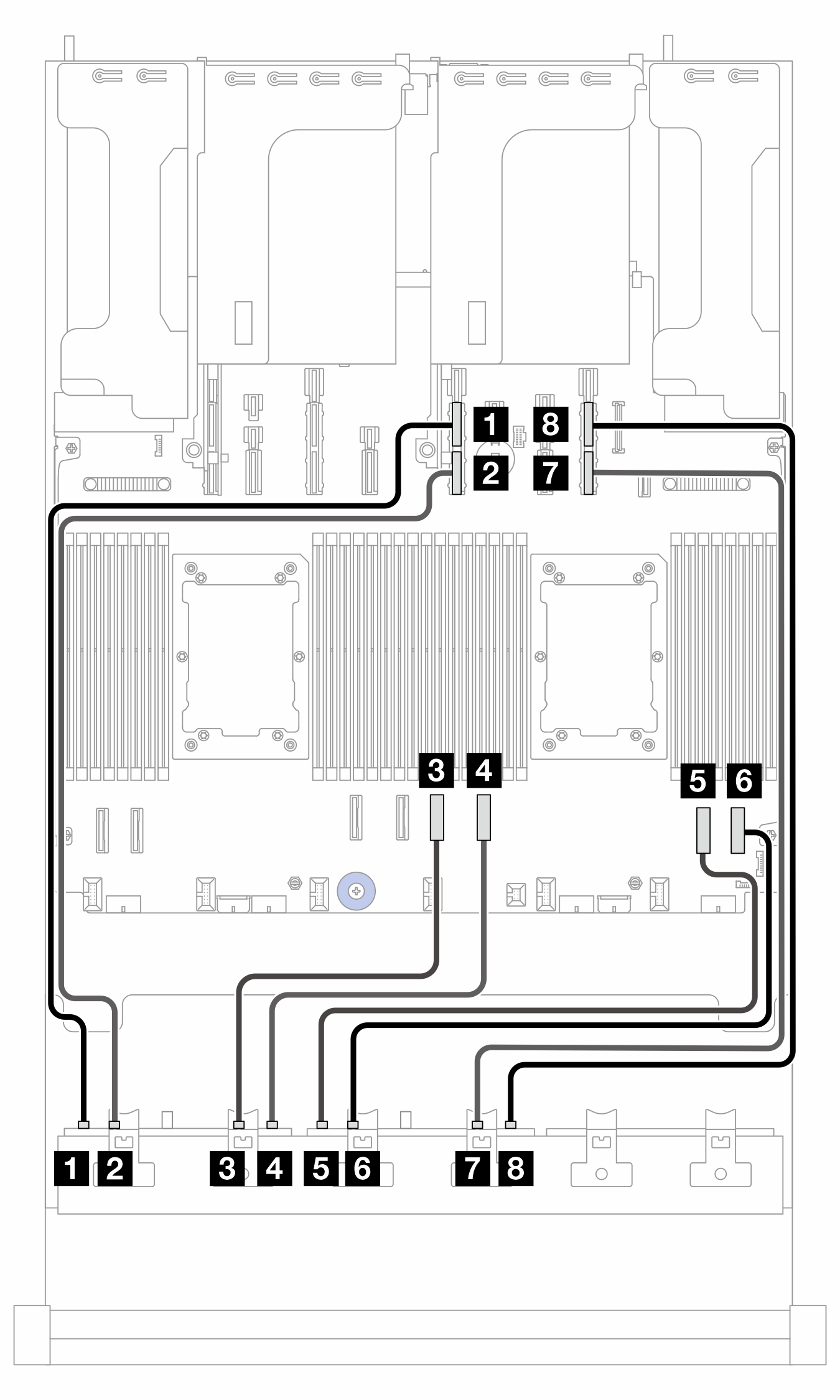

รูปที่ 8. การเดินสายไปยัง BP1 เมื่อช่องเสียบ 5 และ 8 ถูกใช้งาน  | รูปที่ 9. การเดินสายไปยัง BP1 เมื่อช่องเสียบ 5 และ 8 ว่างเปล่า  |
| จาก (BP1) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| ช่องเสียบ 5/8 ถูกใช้งาน | ช่องเสียบ 5/8 ว่าง | ||
| 1 NVMe 0-1 | 1 PCIe 13A | 1 PCIe 15A | 600 มม. |
| 2 NVMe 2-3 | 2 PCIe 13B | 2 PCIe 15B | 600 มม. |
| 3 NVMe 4-5 | 3 PCIe 8 | 3 PCIe 8 | 350 มม. |
| 4 NVMe 6-7 | 4 PCIe 7 | 4 PCIe 7 | 350 มม. |
รูปที่ 10. การเดินสายไปยัง BP2
| จาก (BP2) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 มม. |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 มม. |
| 3 NVMe 4-5 | 3 PCIe 4 | 250 มม. |
| 4 NVMe 6-7 | 4 PCIe 3 | 250 มม. |

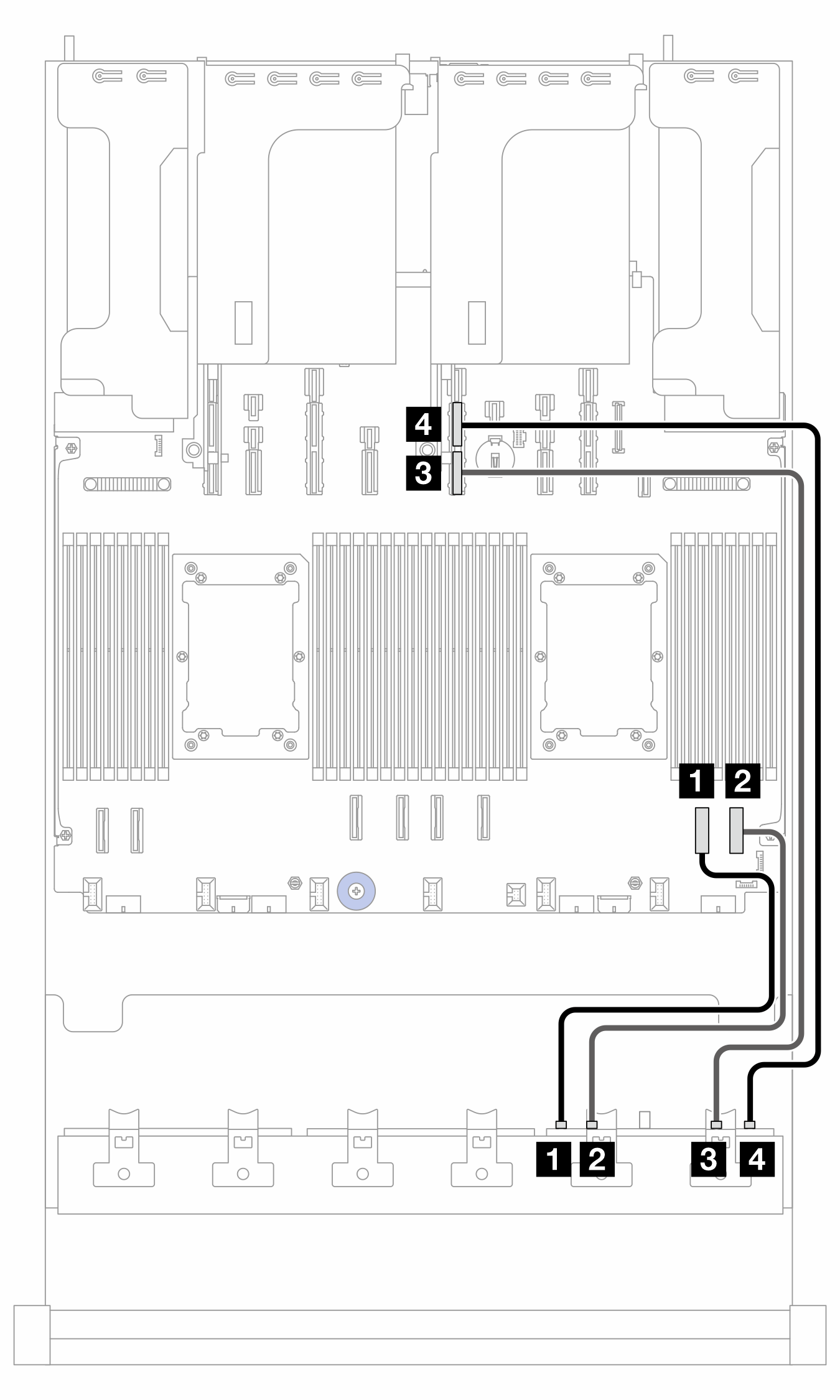

รูปที่ 11. การเดินสายไปยัง BP3 เมื่อช่องเสียบ 5 และ 8 ถูกใช้งาน  | รูปที่ 12. การเดินสายไปยัง BP3 เมื่อช่องเสียบ 5 และ 8 ว่างเปล่า  |
| จาก (BP3) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| ช่องเสียบ 5/8 ถูกใช้งาน | ช่องเสียบ 5/8 ว่าง | ||
| 1 NVMe 0-1 | 1 PCIe 2 | 1 PCIe 2 | 350 มม. |
| 2 NVMe 2-3 | 2 PCIe 1 | 2 PCIe 1 | 350 มม. |
| 3 NVMe 4-5 | 3 PCIe 9A | 3 PCIe 11B | 600 มม. |
| 4 NVMe 6-7 | 4 PCIe 9B | 4 PCIe 11A | 600 มม. |
