8/16/24 отсеков для 2,5-дюймовых дисков AnyBay/NVMe
В этом разделе представлена информация о прокладке кабелей для конфигурации с 8/16/24 отсеками для 2,5-дюймовых дисков AnyBay/NVMe.
Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BP | Контроллер памяти | Номер конфигурации |
---|---|---|
8 2,5-дюймовых дисков NVMe (BP1) | Неприменимо | 1 |
8 2,5-дюймовых дисков AnyBay (BP1) | 1 x SFF 8i/16i | 2 |
1 х CFF 16i | 3 | |
16 2,5-дюймовых дисков NVMe (BP1 + BP2) | Неприменимо | 4 |
24 2,5-дюймовых диска NVMe (BP1 + BP2 + BP3) | Неприменимо | 5 |
Прокладка кабелей NVMe (конфигурация 1/2/3)

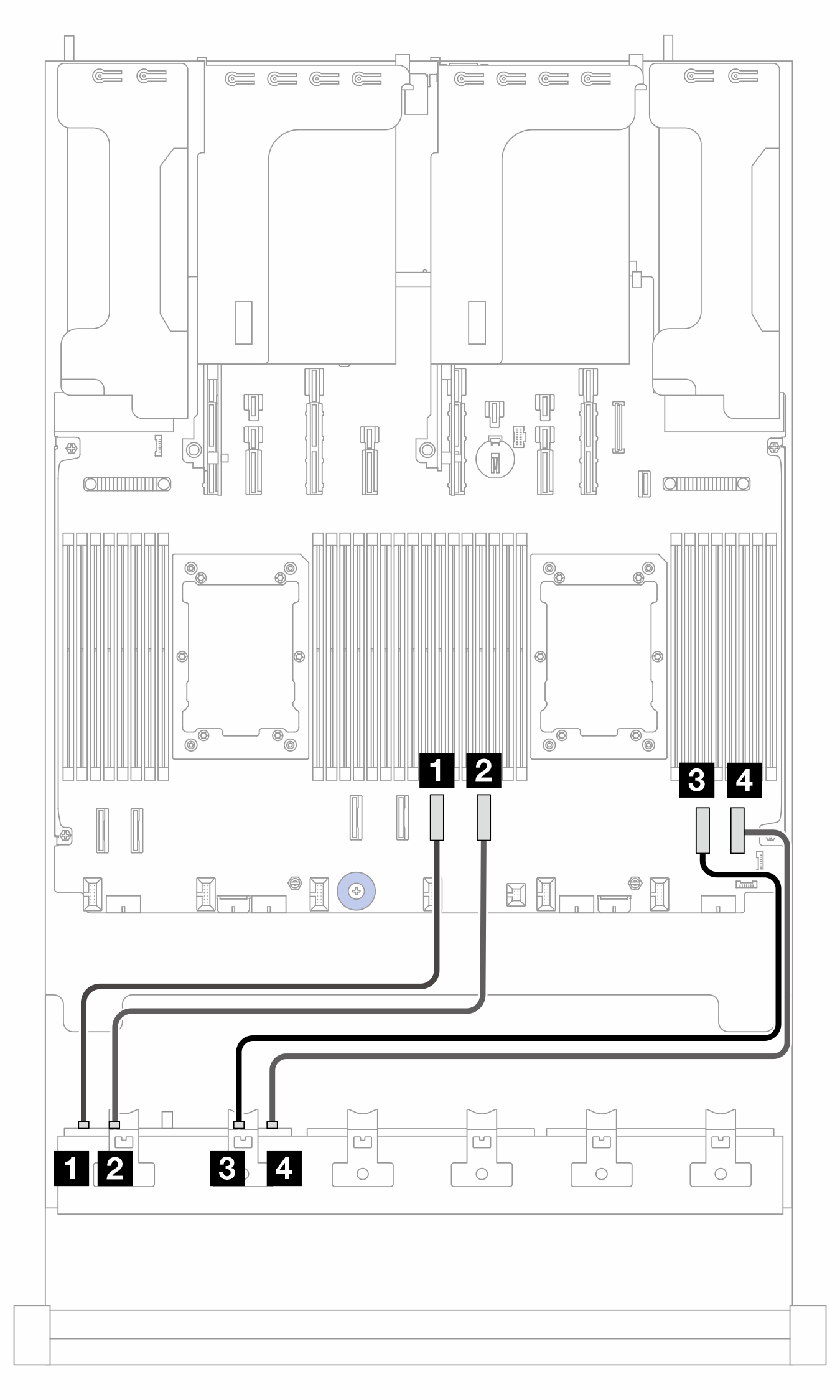

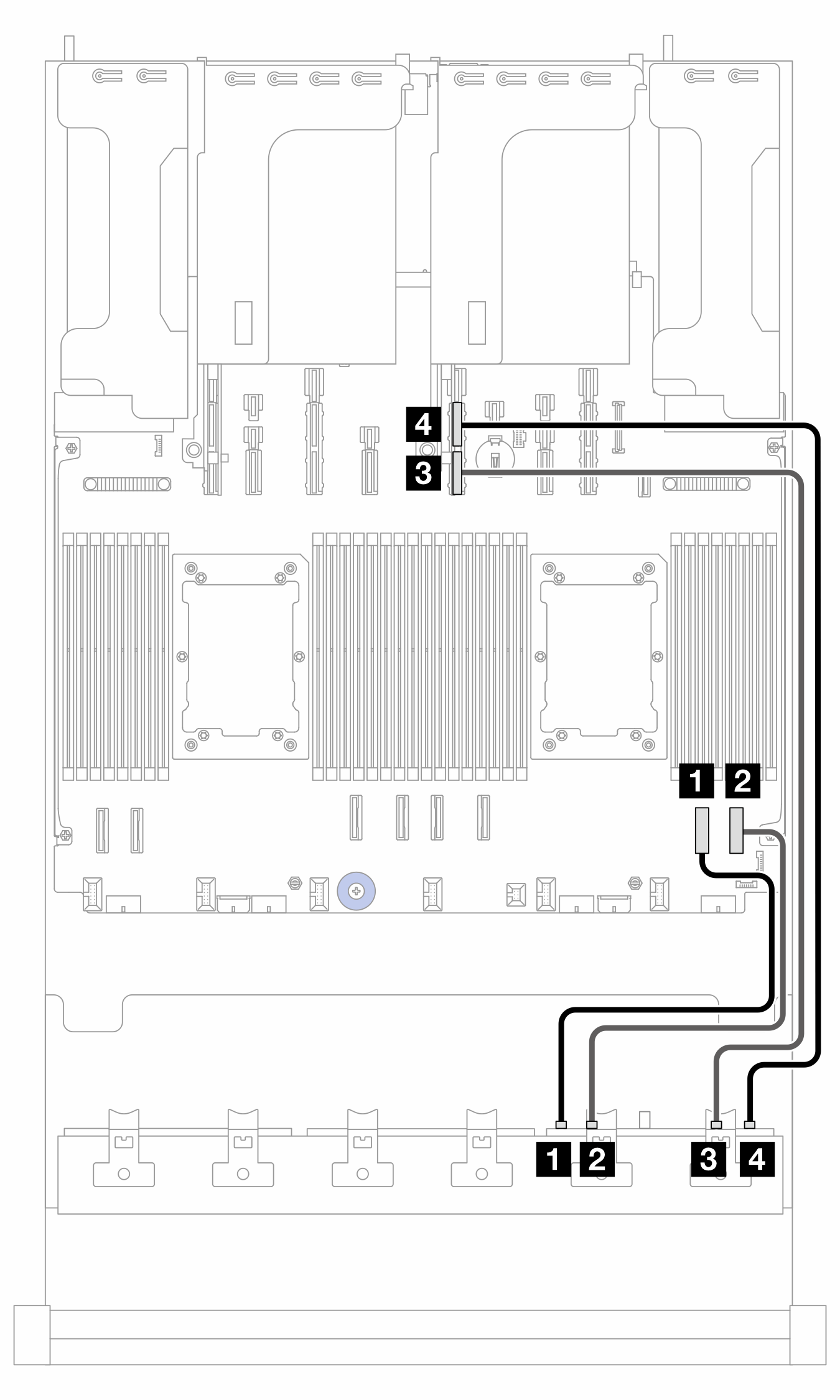

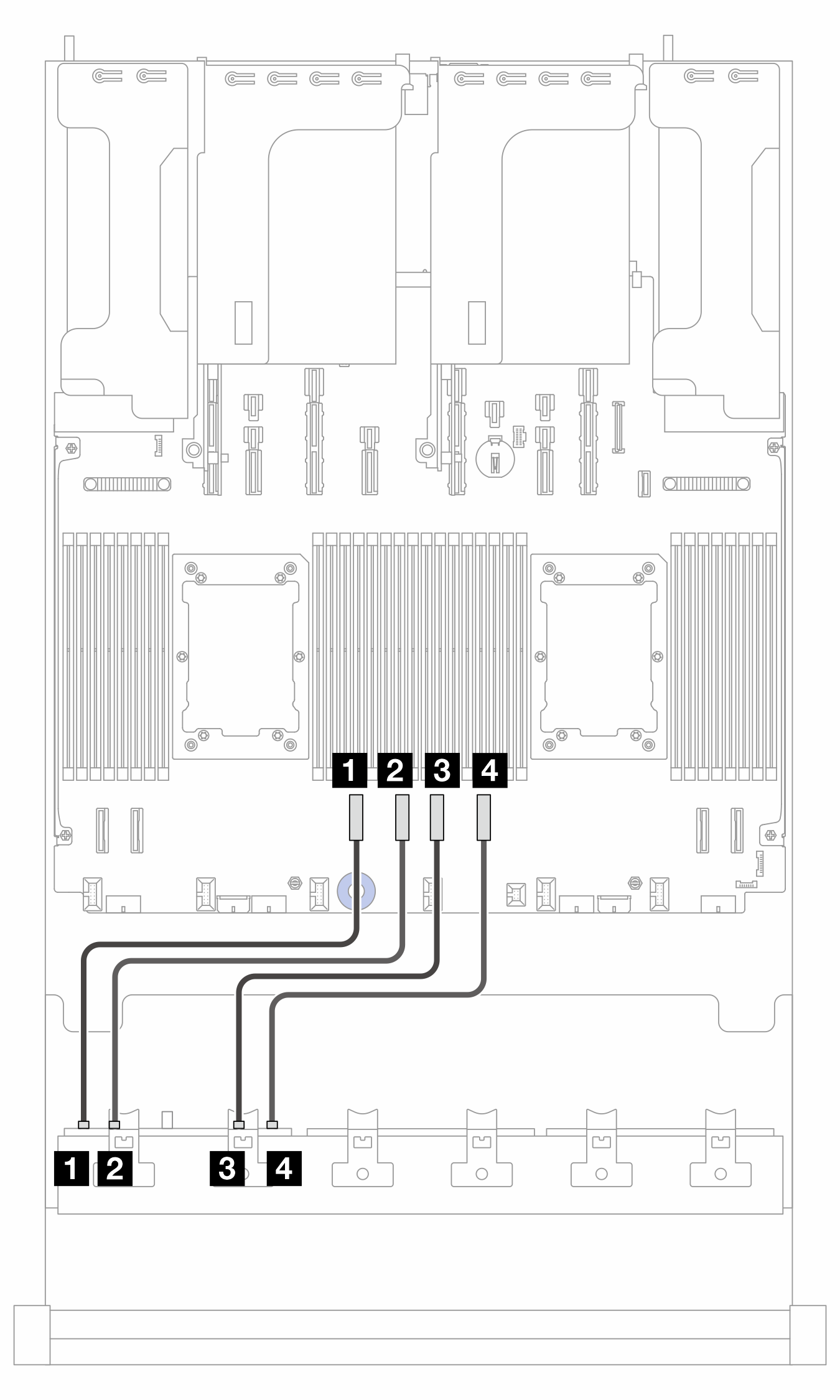

Рис. 1. Прокладка кабелей при двух установленных процессорах ![]() | Рис. 2. Прокладка кабелей при одном установленном процессоре ![]() |
2P: два процессора; 1P: один процессор
От (BP1) | К (процессорная плата) | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
3 NVMe 4–5 | 3 PCIe 4 | 3 PCIe 2 |
|
4 NVMe 6–7 | 4 PCIe 3 | 4 PCIe 1 |
|
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 2)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

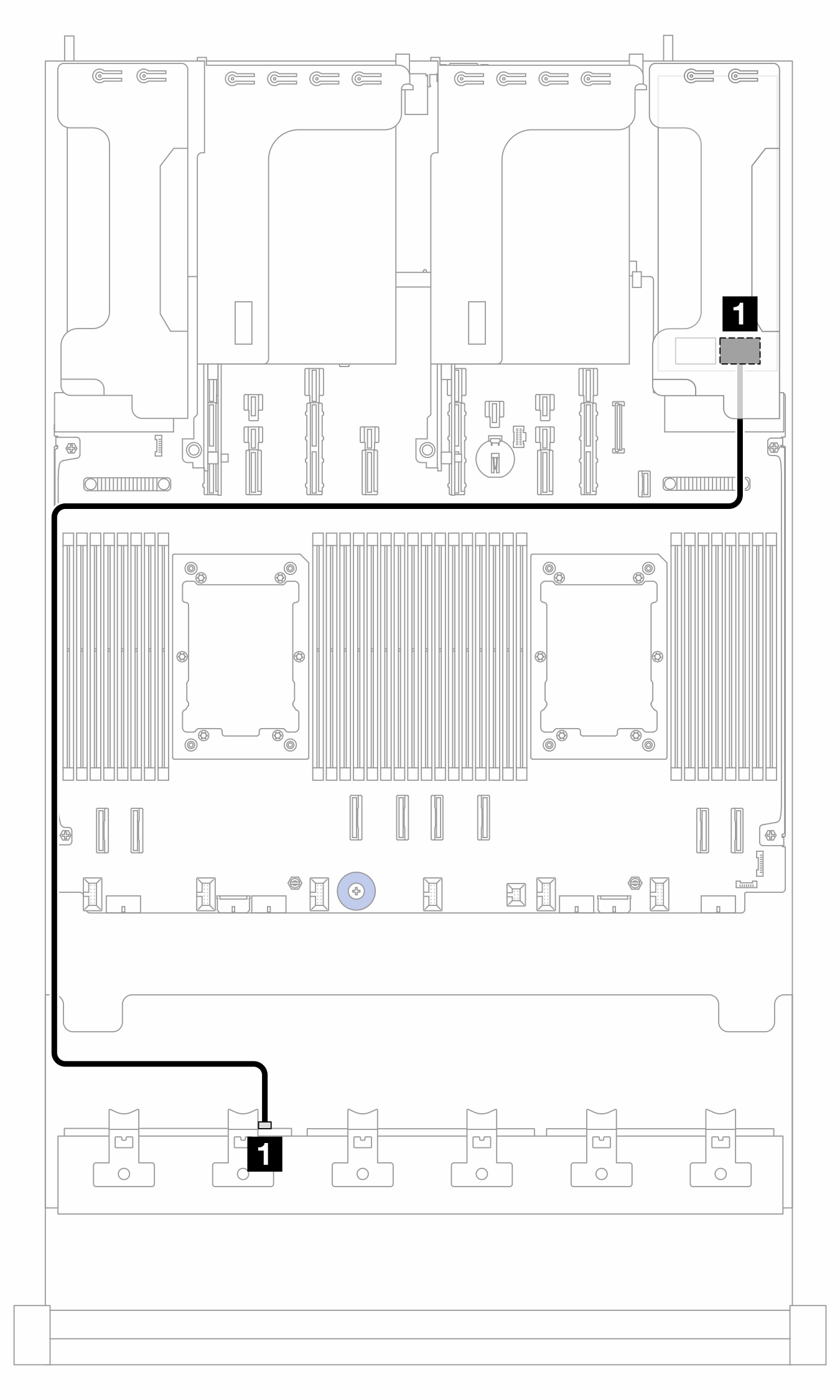

Рис. 3. Прокладка кабелей к адаптеру SFF 8i/16i


От | К | Длина кабеля |
---|---|---|
1 BP1: SAS | 1 Адаптер 8i/16i:
| 900 мм |
Прокладка кабелей к адаптеру CFF 16i (конфигурация 3)

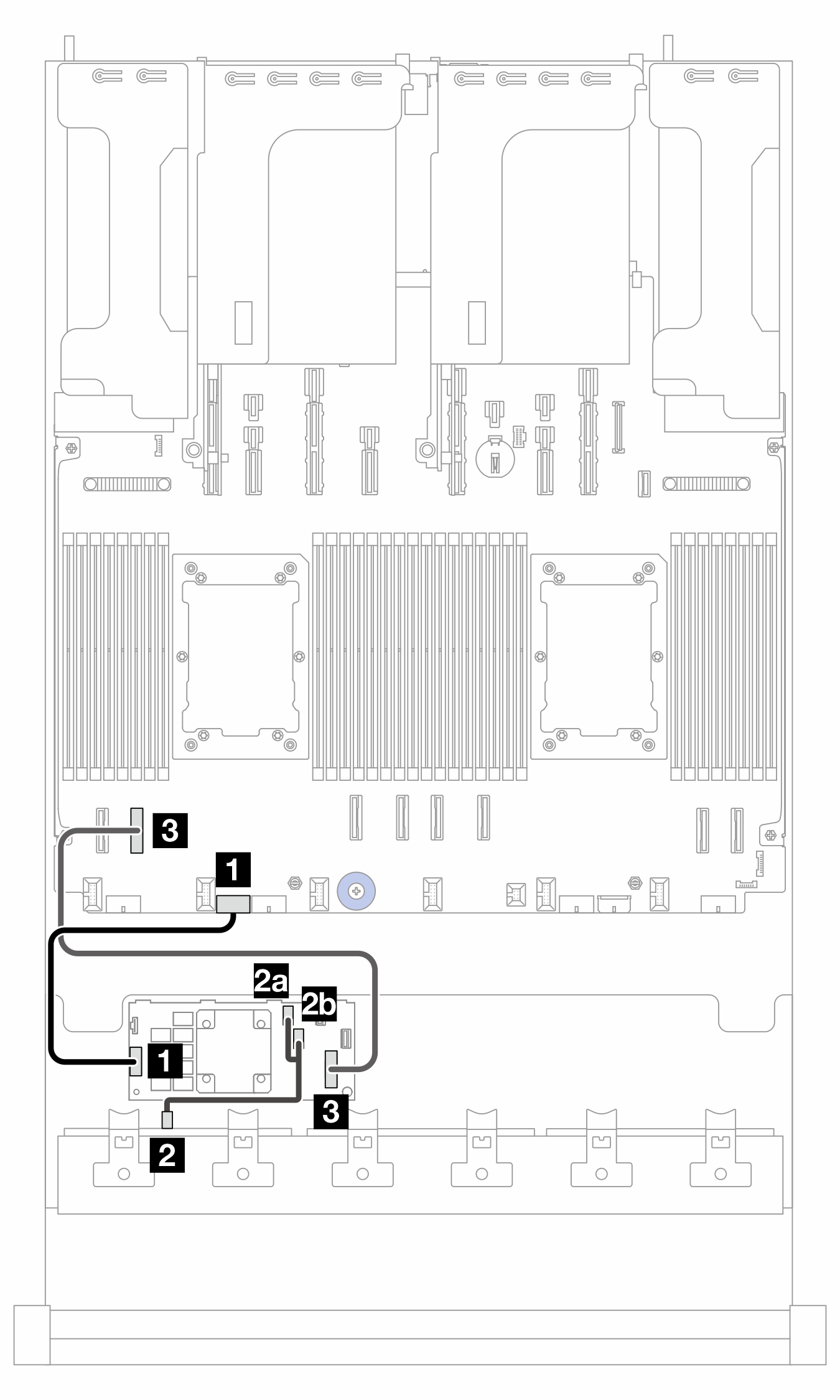

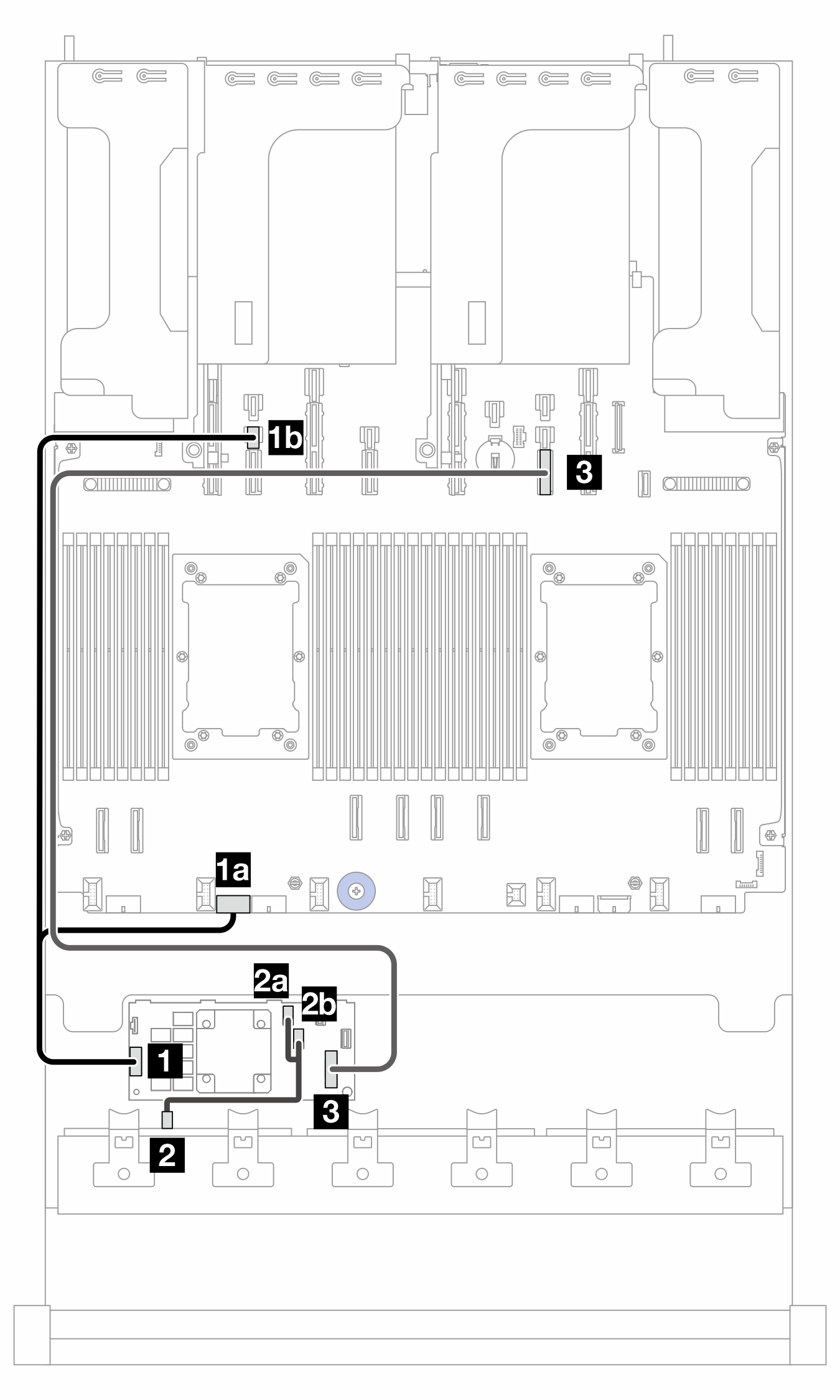

Рис. 4. Прокладка кабелей при двух установленных процессорах ![]() | Рис. 5. Прокладка кабелей при одном установленном процессоре ![]() |
PB: процессорная плата; 2P: два процессора; 1P: один процессор
От (адаптер 16i CFF) | К | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
2b C1 | |||
3 MB (CFF INPUT) | 3 PB: PCIe 7 | 3 PB: PCIe 10 |
|
Прокладка кабелей NVMe (конфигурация 4)

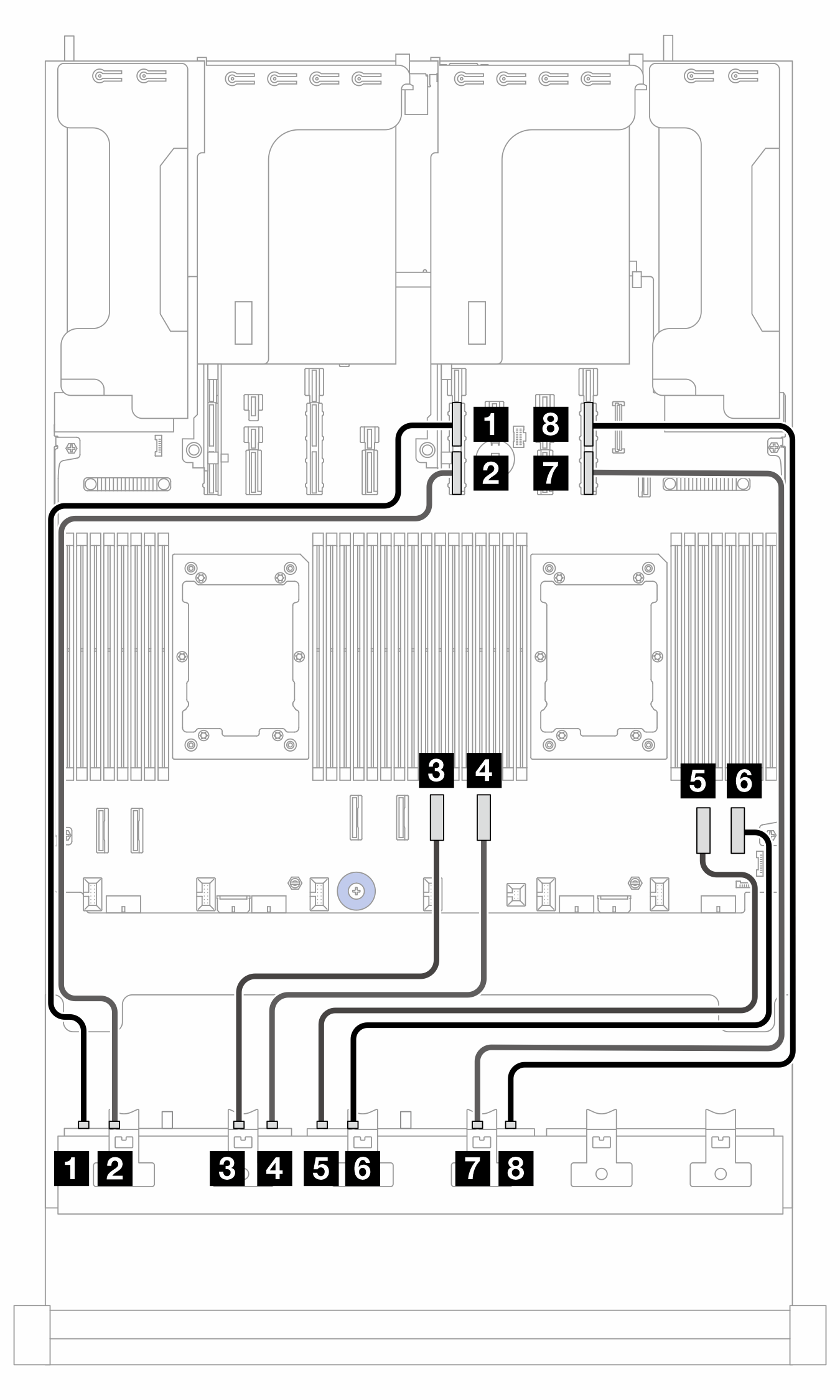

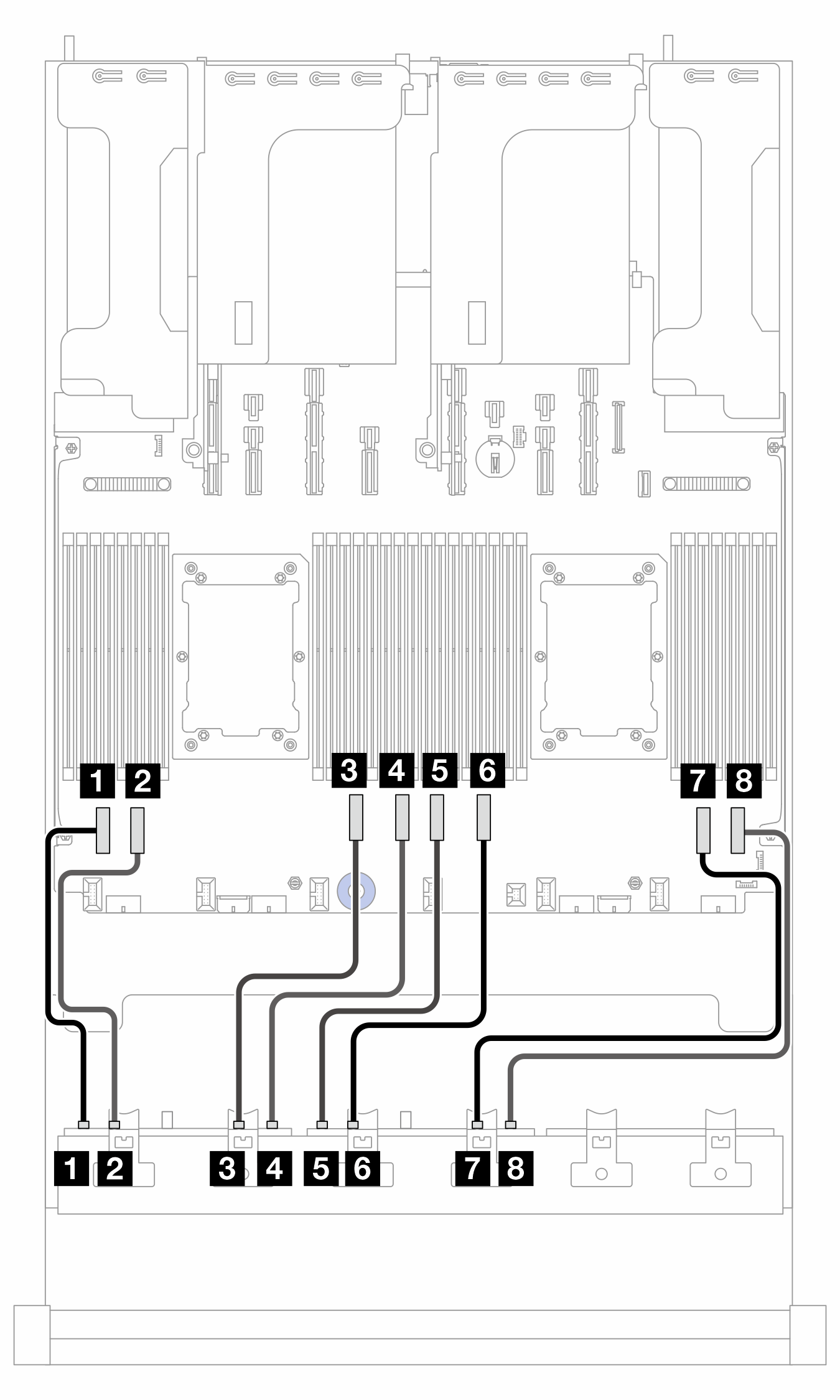

Рис. 6. Прокладка кабелей при двух установленных процессорах ![]() | Рис. 7. Прокладка кабелей при одном установленном процессоре ![]() |
2P: два процессора; 1P: один процессор
От | К (процессорная плата) | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 Объединительная панель 1: NVMe 0–1 | 1 PCIe 8 | 1 PCIe 11A |
|
2 Объединительная панель 1: NVMe 2–3 | 2 PCIe 7 | 2 PCIe 11B |
|
3 Объединительная панель 1: NVMe 4–5 | 3 PCIe 6 | 3 PCIe 4 |
|
4 Объединительная панель 1: NVMe 6–7 | 4 PCIe 5 | 4 PCIe 3 |
|
5 Объединительная панель 2: NVMe 0–1 | 5 PCIe 4 | 5 PCIe 2 |
|
6 Объединительная панель 2: NVMe 2–3 | 6 PCIe 3 | 6 PCIe 1 |
|
7 Объединительная панель 2: NVMe 4–5 | 7 PCIe 2 | 7 PCIe 9B |
|
8 Объединительная панель 2: NVMe 6–7 | 8 PCIe 1 | 8 PCIe 9A |
|
Прокладка кабелей NVMe (конфигурация 5)
Рис. 8. Прокладка кабелей к BP1 при занятости гнезд 5 и 8 ![]() | Рис. 9. Прокладка кабелей к BP1 при незанятости гнезд 5 и 8 ![]() |
От (BP1) | К (процессорная плата) | Длина кабеля | |
---|---|---|---|
гнезда 5/8 заняты | гнезда 5/8 не заняты | ||
1 NVMe 0-1 | 1 PCIe 13A | 1 PCIe 15A | 600 мм |
2 NVMe 2-3 | 2 PCIe 13B | 2 PCIe 15B | 600 мм |
3 NVMe 4–5 | 3 PCIe 8 | 3 PCIe 8 | 350 мм |
4 NVMe 6–7 | 4 PCIe 7 | 4 PCIe 7 | 350 мм |
Рис. 10. Прокладка кабелей к BP2


От (BP2) | К (процессорная плата) | Длина кабеля |
---|---|---|
1 NVMe 0-1 | 1 PCIe 6 | 250 мм |
2 NVMe 2-3 | 2 PCIe 5 | 250 мм |
3 NVMe 4–5 | 3 PCIe 4 | 250 мм |
4 NVMe 6–7 | 4 PCIe 3 | 250 мм |
Рис. 11. Прокладка кабелей к BP3 при занятости гнезд 5 и 8 ![]() | Рис. 12. Прокладка кабелей к BP3 при незанятости гнезд 5 и 8 ![]() |
От (BP3) | К (процессорная плата) | Длина кабеля | |
---|---|---|---|
гнезда 5/8 заняты | гнезда 5/8 не заняты | ||
1 NVMe 0-1 | 1 PCIe 2 | 1 PCIe 2 | 350 мм |
2 NVMe 2-3 | 2 PCIe 1 | 2 PCIe 1 | 350 мм |
3 NVMe 4–5 | 3 PCIe 9A | 3 PCIe 11B | 600 мм |
4 NVMe 6–7 | 4 PCIe 9B | 4 PCIe 11A | 600 мм |
