8 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay/NVMe

В этом разделе представлена информация о прокладке кабелей для конфигурации с 8 отсеками для 2,5-дюймовых дисков SAS/SATA и 8 отсеками для 2,5-дюймовых дисков AnyBay/NVMe.

Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BPКонтроллер памятиНомер конфигурации
8 2,5-дюймовых дисков SAS/SATA + 8 2,5-дюймовых дисков AnyBay (BP1 + BP2)2 x SFF 8i1
1 x SFF 16i2
1 х CFF 16i3
8 2,5-дюймовых дисков SAS/SATA + 8 2,5-дюймовых дисков NVMe (BP1 + BP2)1 x SFF 8i/16i4
1 х CFF 16i5

Прокладка кабелей NVMe (конфигурация 1/2/3/4/5)​

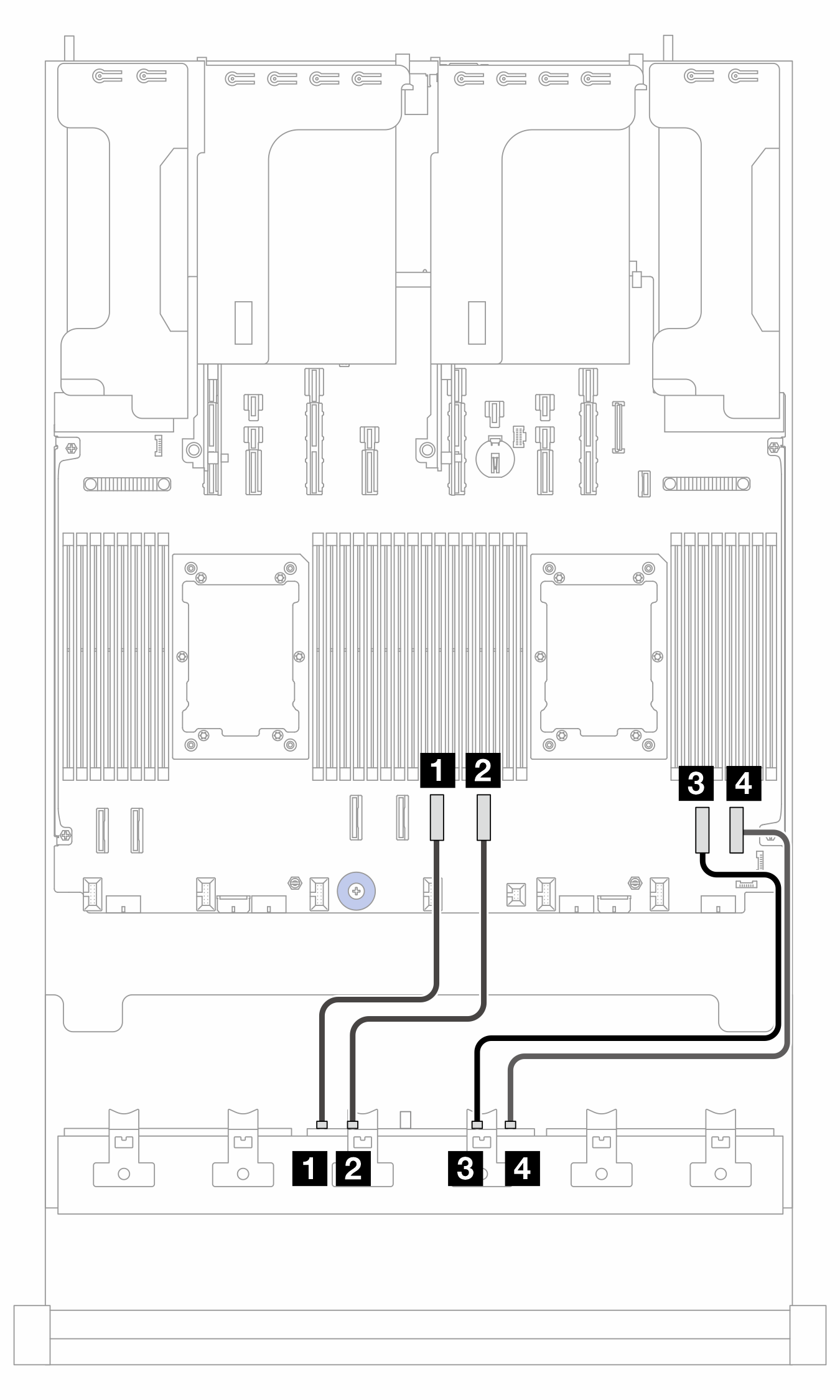

Рис. 1. Прокладка кабелей NVMe к BP2 при двух установленных процессорах

Рис. 2. Прокладка кабелей NVMe к BP2 при одном установленном процессоре

2P: два процессора; 1P: один процессор
От (BP2)К (процессорная плата)Длина кабеля
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4

  • 250 мм

2 NVMe 2-32 PCIe 52 PCIe 3

  • 250 мм

3 NVMe 4–53 PCIe 43 PCIe 2

  • 250 мм (PCIe 4)

  • 350 мм (PCIe 2)

4 NVMe 6–74 PCIe 34 PCIe 1

  • 250 мм (PCIe 3)

  • 350 мм (PCIe 1)

Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1/2/4)​

Прим.

  • Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

  • Кабель 2 не нужен в конфигурации 4.

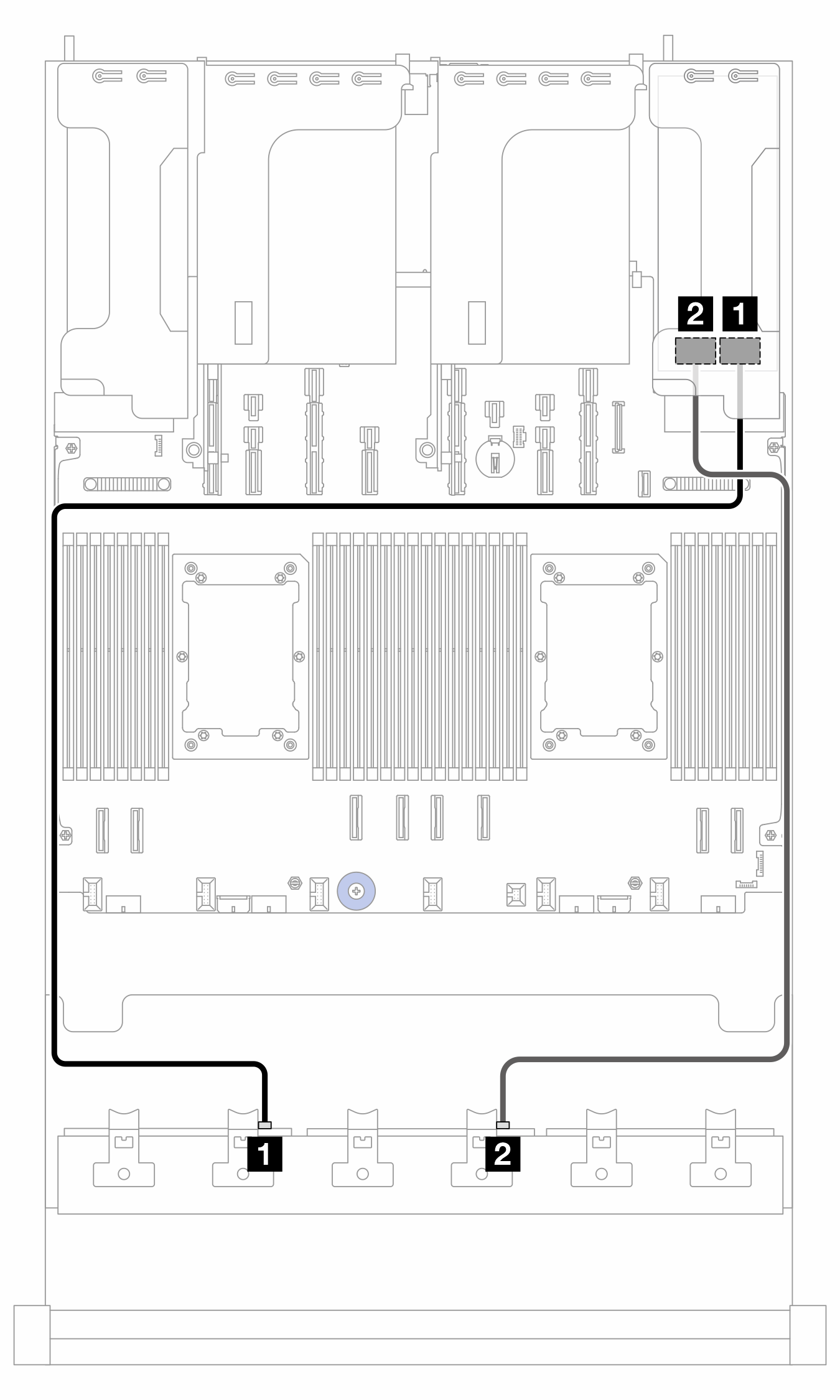

Рис. 3. Прокладка кабелей к адаптеру SFF 8i/16i

ОтКДлина кабеля
1 BP1: SAS1 Адаптер 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Адаптер 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 мм
2 BP2: SAS2 Адаптер 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 мм

Прокладка кабелей к адаптеру CFF 16i (конфигурация 3/5)​

Прим.
Кабель 3 не нужен в конфигурации 5.

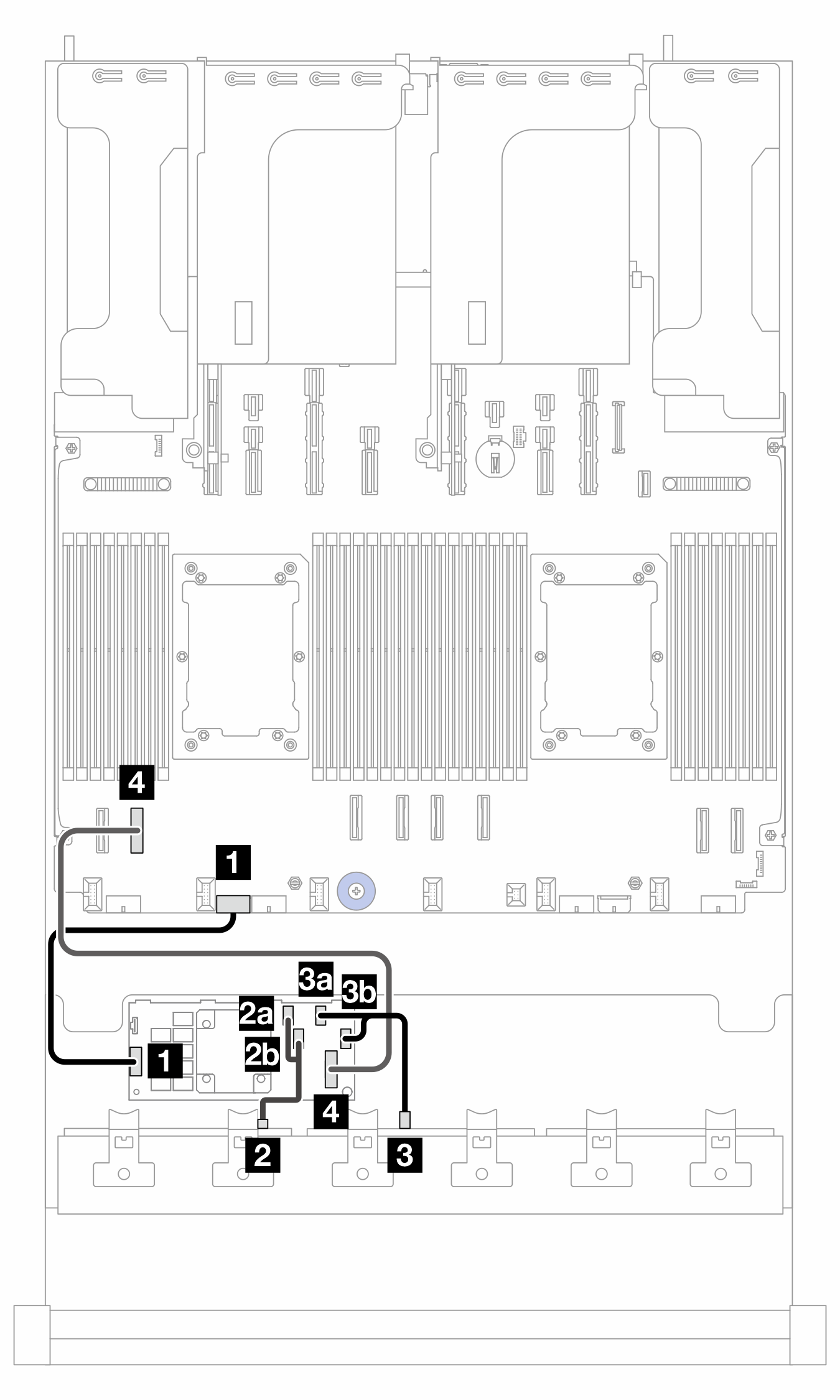

Рис. 4. Прокладка кабелей при двух установленных процессорах

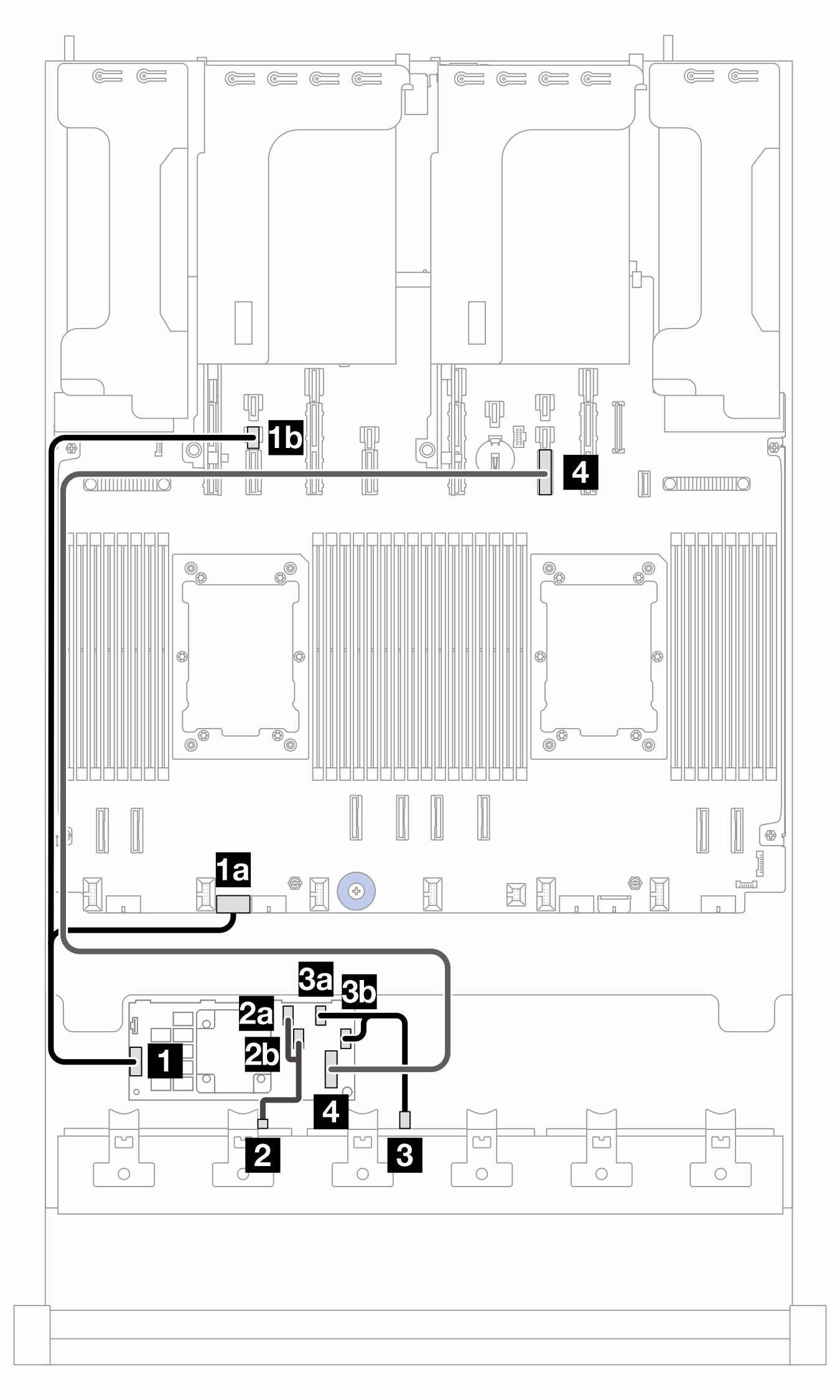

Рис. 5. Прокладка кабелей при одном установленном процессоре

2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF)КДлина кабеля
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR

  • 2P: 210 мм

  • 1P: 300/800 мм

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 мм

2b C1
3a C23 BP2: SAS3 BP2: SAS

  • 140/140 мм

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10

  • 2P: 450 мм

  • 1P: 900 мм
