8 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay/NVMe

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 8 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay/NVMe.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.

BP-Konfig.	Speichercontroller	Konfig. Nr.
8 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay (BP1 + BP2)	2 x SFF 8i	1
	1 x SFF 16i	2
	1 x CFF 16i	3
8 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-NVMe (BP1 + BP2)	1 x SFF 8i/16i	4
8 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-NVMe (BP1 + BP2)	1 x CFF 16i	5

NVMe-Kabelführung (Konfiguration 1/2/3/4/5)

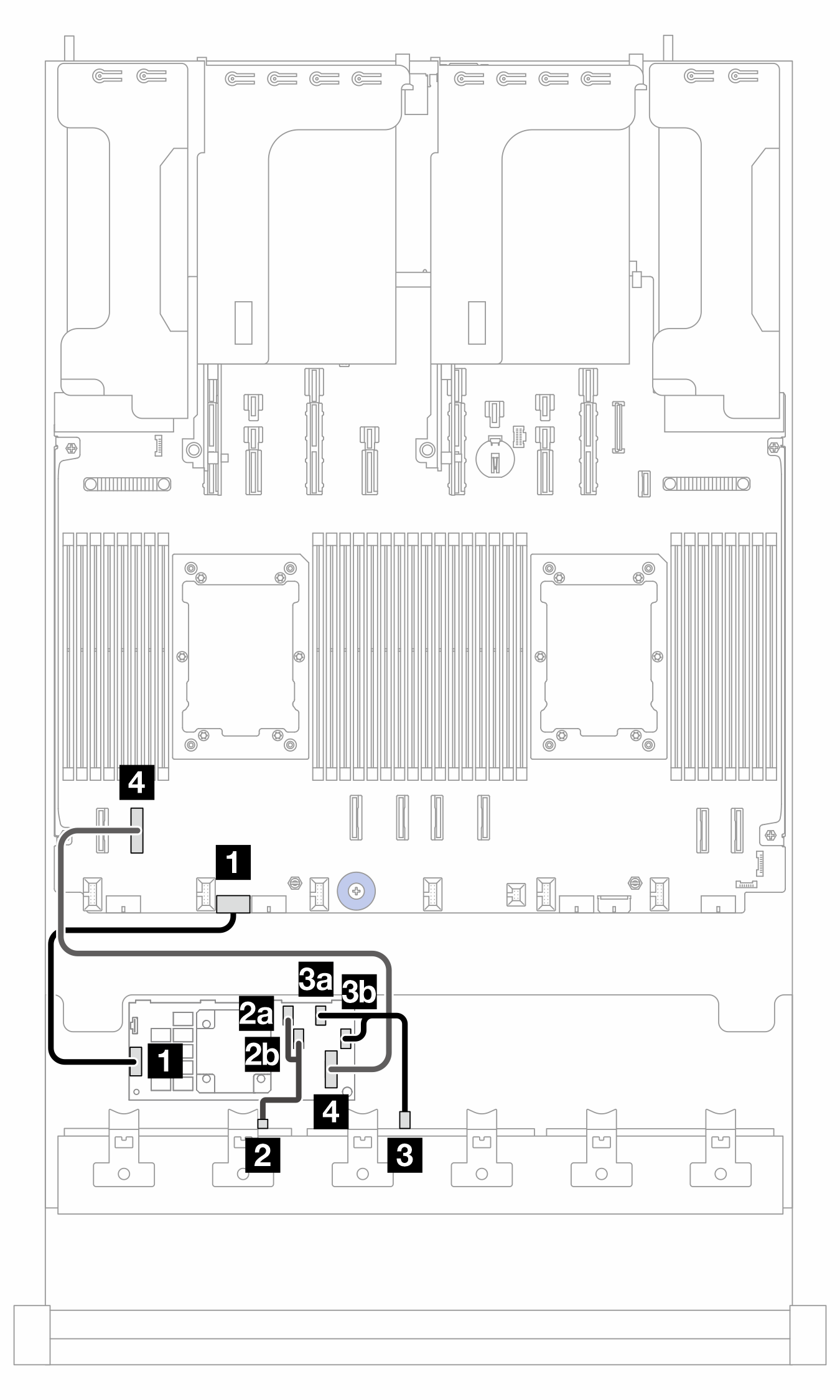

Abbildung 1. NVMe-Kabelführung zu BP2 bei zwei installierten Prozessoren

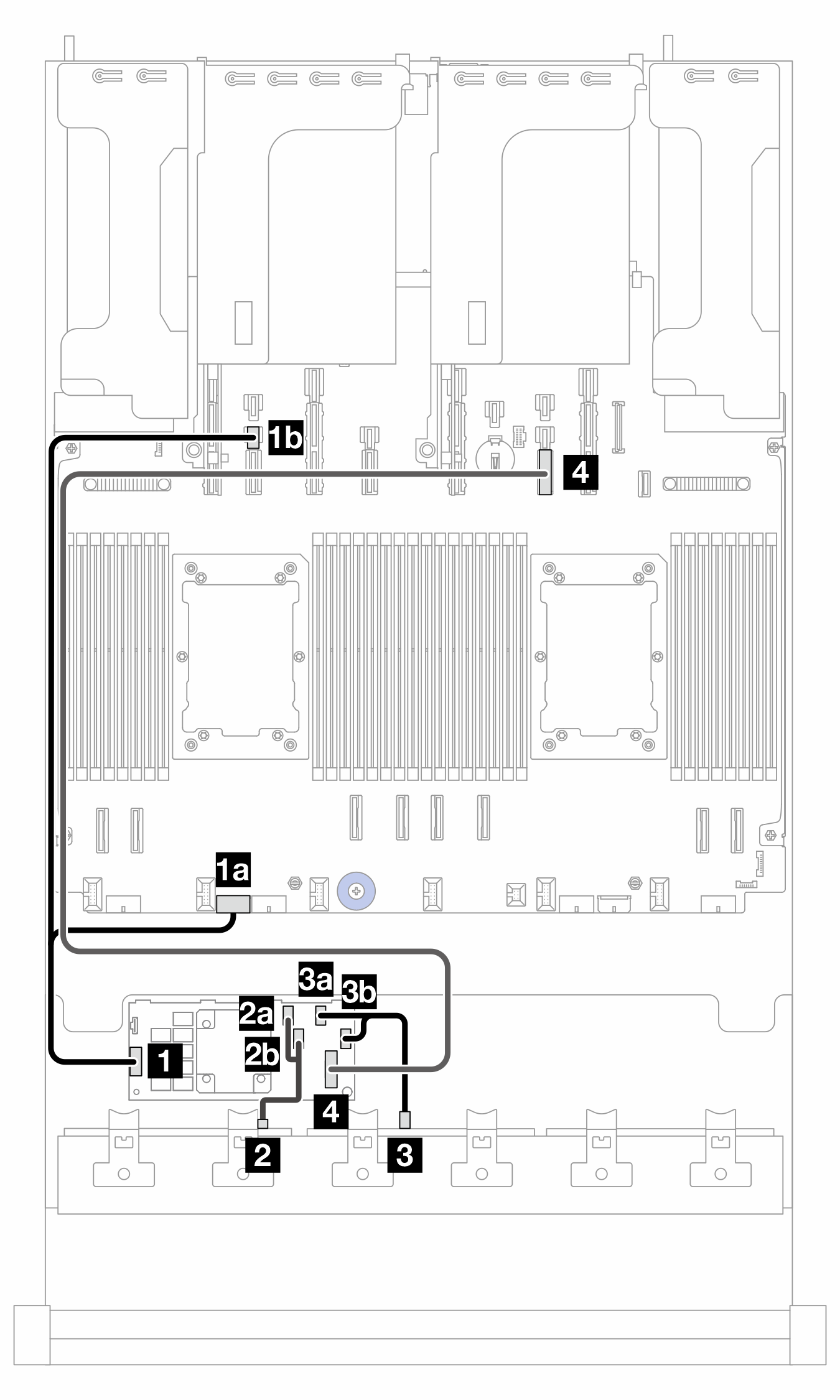

Abbildung 2. NVMe-Kabelführung zu BP2 bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor

Anmerkung

Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Kabel 2 wird bei Konfiguration 4 nicht benötigt.

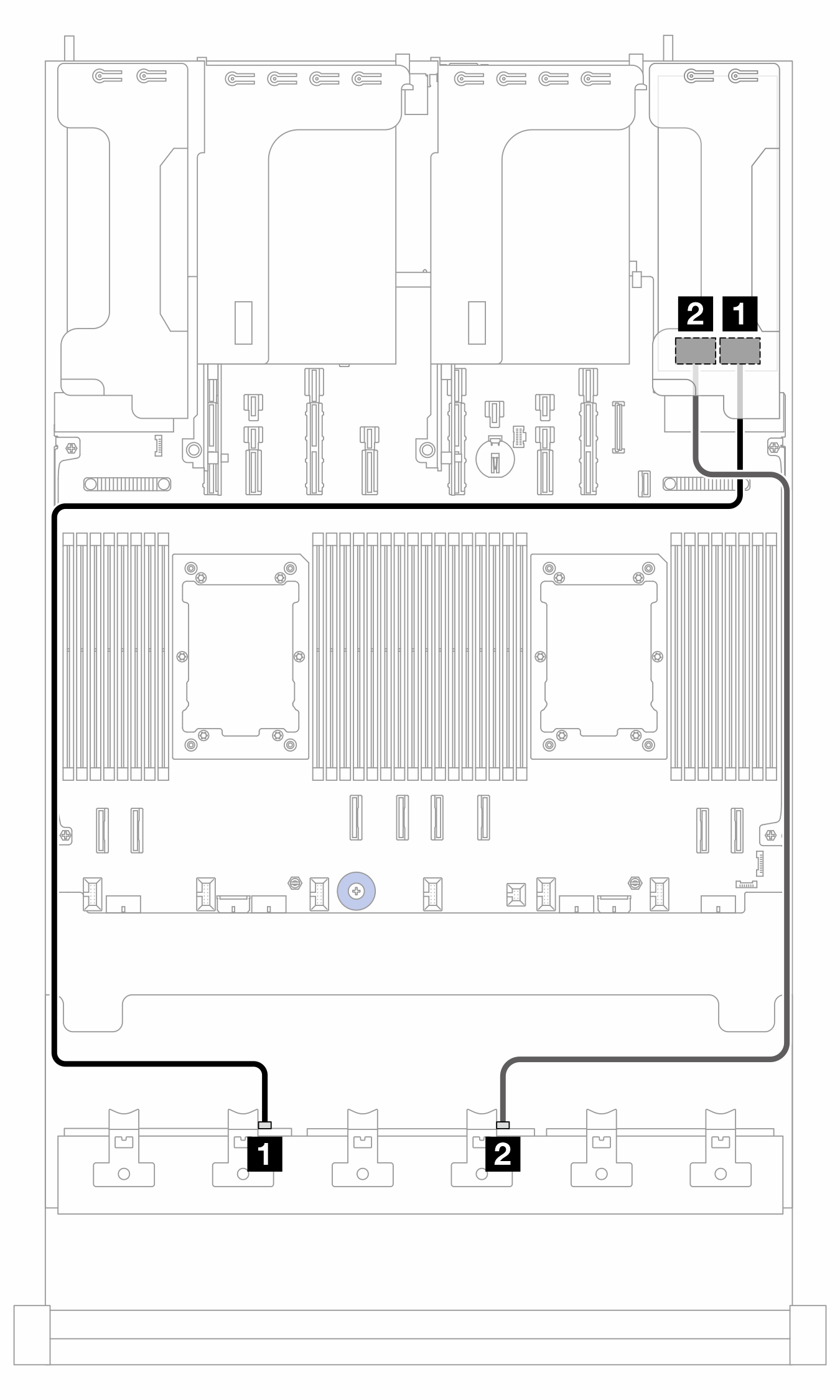

Abbildung 3. Kabelführung zum SFF 8i/16i Adapter

Von	Zu		Kabellänge
`1` BP1: SAS	`1` 8i Adapter: Gen 4: C0 Gen 3: C0C1	`1` 16i Adapter: Gen 4: C0 Gen 3: C0C1	900 mm
`2` BP2: SAS	`2` 8i Adapter: Gen 4: C0 Gen 3: C0C1	`2` Gen 4: C1 Gen 3: C2C3	900 mm

Anmerkung

Kabel 3 wird bei Konfiguration 5 nicht benötigt.

Abbildung 4. Kabelführung bei zwei installierten Prozessoren

Abbildung 5. Kabelführung bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
