8 x 2,5-Zoll-AnyBay + 8 x 2,5-Zoll-NVMe

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 8 x 2,5-Zoll-AnyBay + 8 x 2,5-Zoll-NVMe.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
BP-Konfig.SpeichercontrollerKonfig. Nr.
8 x 2,5-Zoll-AnyBay + 8 x 2,5-Zoll-NVMe (BP1 + BP2)1 x SFF 8i/16i1
1 x CFF 16i2

NVMe-Kabelführung (Konfiguration 1/2)​

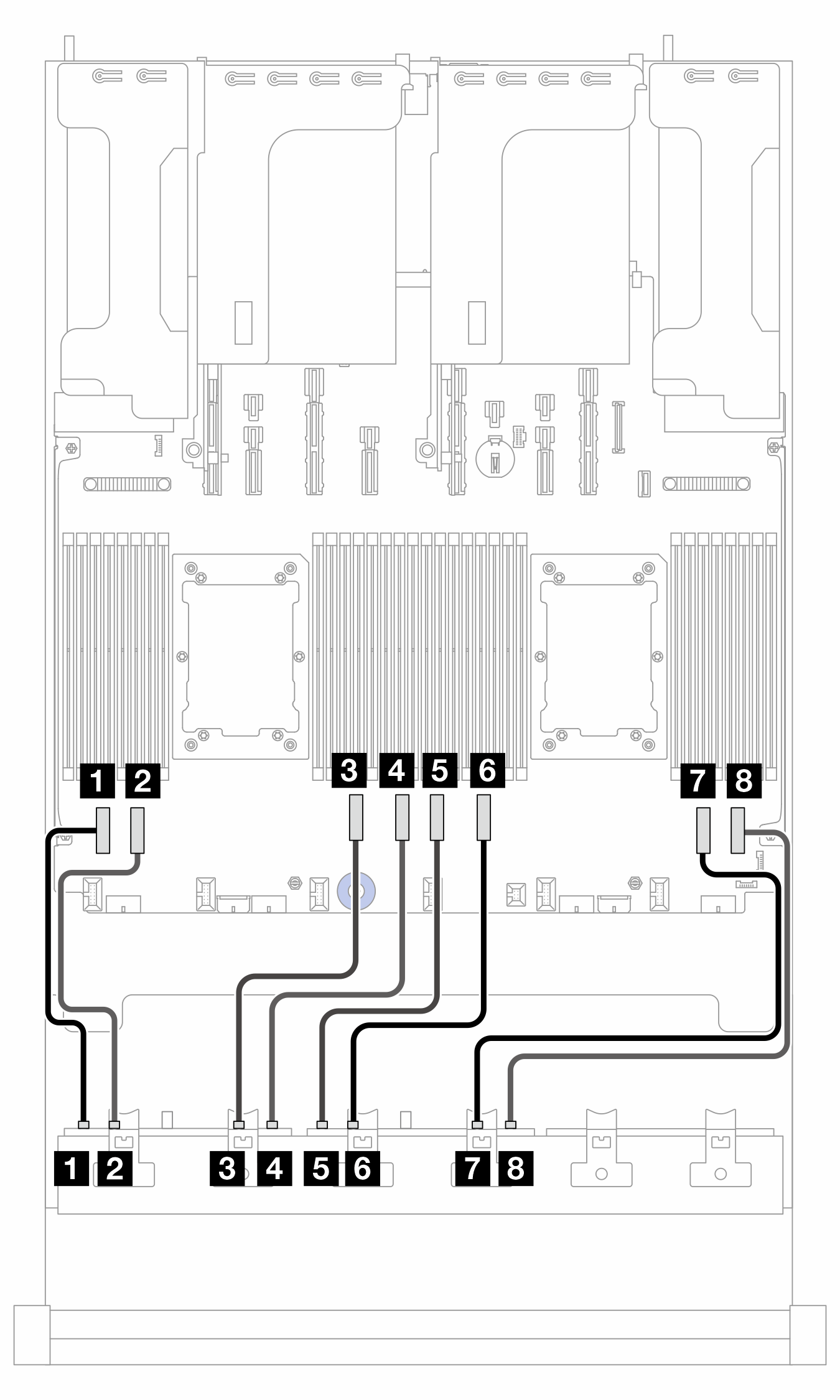

Abbildung 1. Kabelführung bei zwei installierten Prozessoren

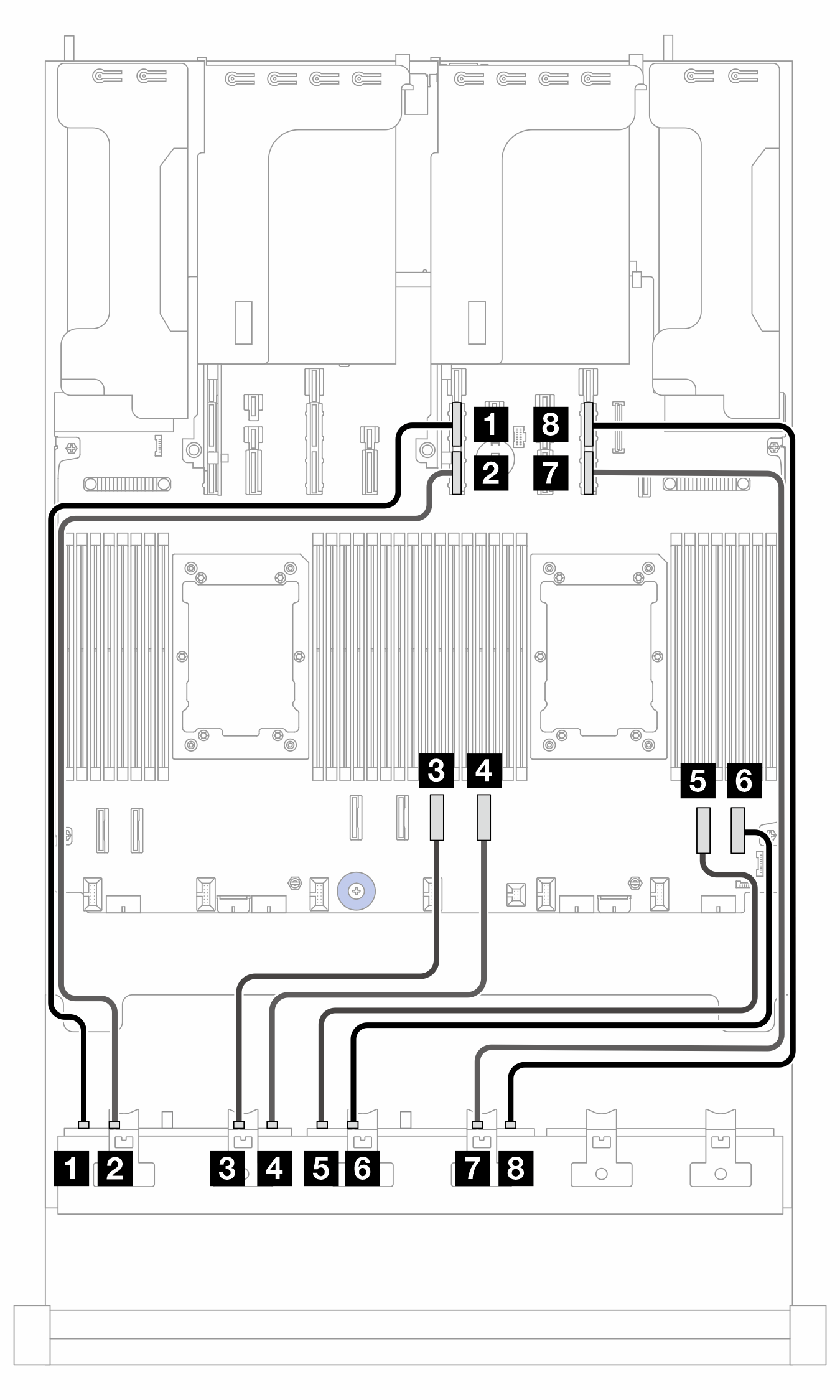

Abbildung 2. Kabelführung bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor
VonZu (Prozessorplatine)Kabellänge
2P1P
1 BP1: NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 700 mm (PCIe 11A)

2 BP1: NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 700 mm (PCIe 11B)

3 BP1: NVMe 4-53 PCIe 63 PCIe 4

  • 350 mm

4 BP1: NVMe 6-74 PCIe 54 PCIe 3

  • 350 mm

5 BP2: NVMe 0-15 PCIe 45 PCIe 2

  • 250 mm (PCIe 4)

  • 550 mm (PCIe 2)

6 BP2: NVMe 2-36 PCIe 36 PCIe 1

  • 250 mm (PCIe 3)

  • 550 mm (PCIe 1)

7 BP2: NVMe 4-57 PCIe 27 PCIe 9B

  • 350 mm (PCIe 2)

  • 700 mm (PCIe 9B)

8 BP2: NVMe 6-78 PCIe 18 PCIe 9A

  • 350 mm (PCIe 1)

  • 700 mm (PCIe 9A)

Kabelführung zum SFF 8i/16i Adapter (Konfiguration 1)​

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 3. Kabelführung zum SFF 8i/16i Adapter

VonZuKabellänge
1 BP1: SAS1 8i/16i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Kabelführung zum CFF 16i Adapter (Konfiguration 2)​

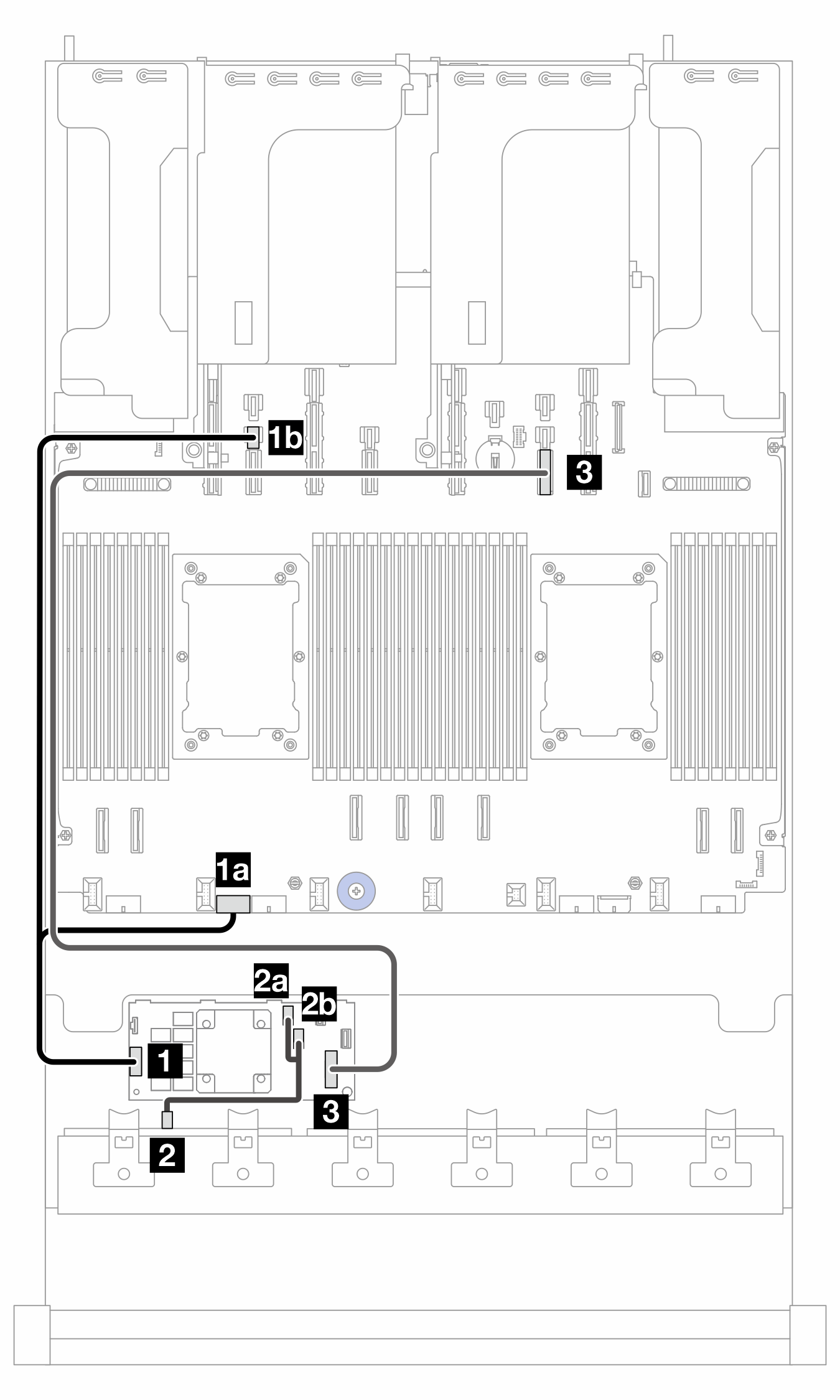

Abbildung 4. Kabelführung bei zwei installierten Prozessoren

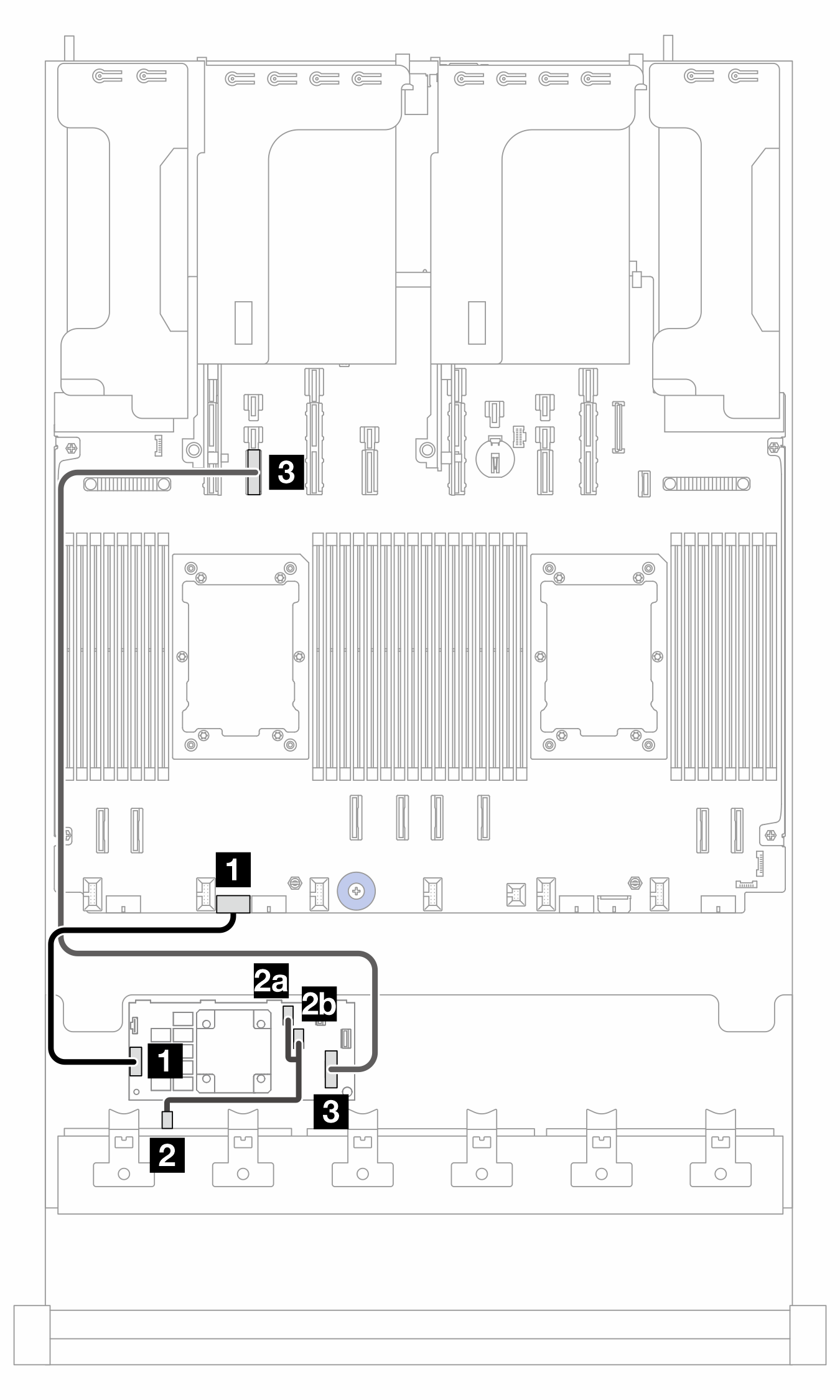

Abbildung 5. Kabelführung bei einem installierten Prozessor

PB: Prozessorplatine; 2P: zwei Prozessoren; 1P: ein Prozessor
Von (CFF 16i Adapter)ZuKabellänge
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10

  • 900 mm
