8 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay/NVMe
此主題提供 8 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay/NVMe 配置的纜線佈線資訊。
下表中的配置編號僅用於描述目的。
| BP 配置 | 儲存體控制器 | 配置編號 |
|---|---|---|
| 8 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay (BP1 + BP2) | 2 x SFF 8i | 1 |
| 1 x SFF 16i | 2 | |
| 1 x CFF 16i | 3 | |
| 8 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 NVMe (BP1 + BP2) | 1 x SFF 8i/16i | 4 |
| 1 x CFF 16i | 5 |
NVMe 纜線佈線（配置 1/2/3/4/5）

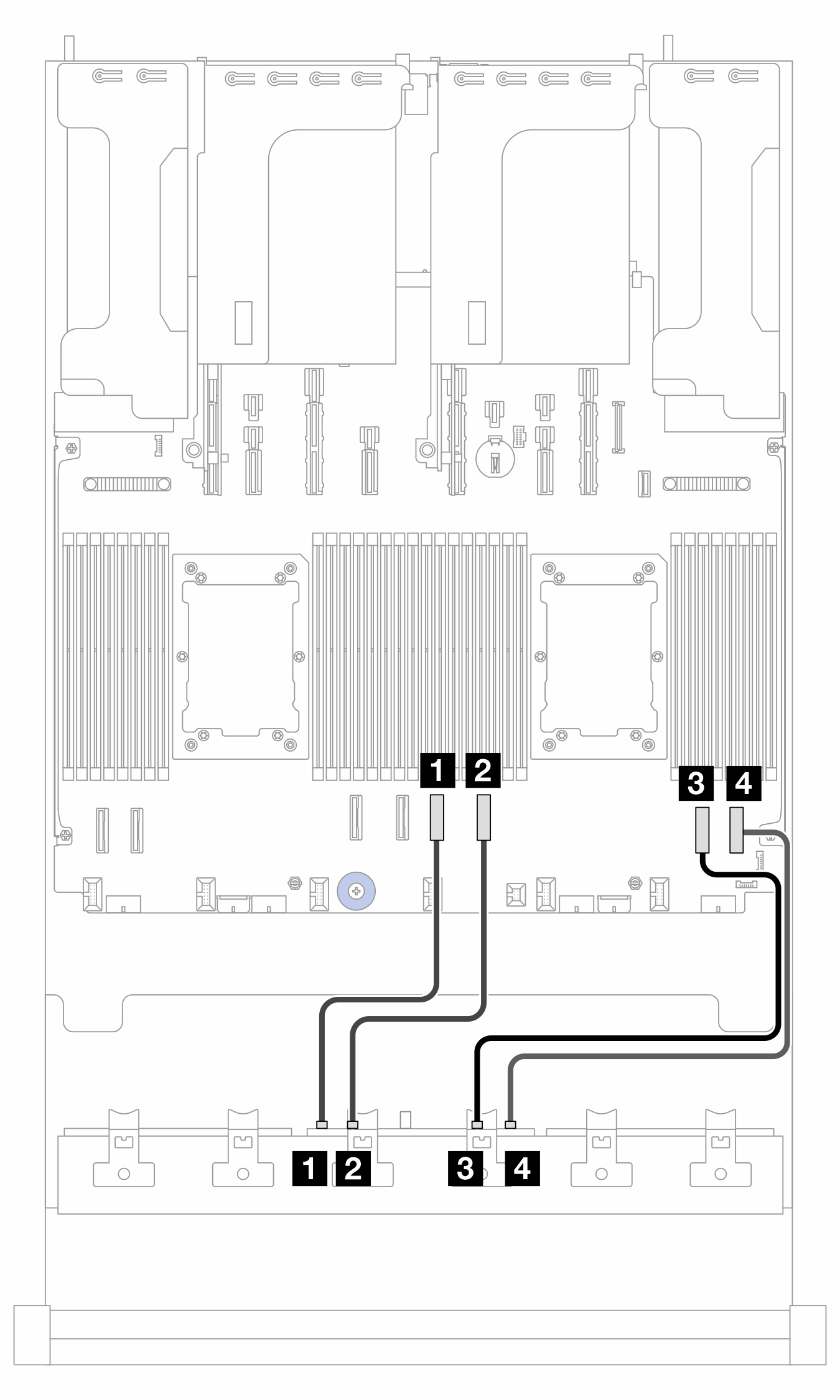

圖 1. 安裝了兩個處理器的 NVMe 纜線佈線至 BP2  | 圖 2. 安裝了一個處理器的 NVMe 纜線佈線至 BP2  |
2P：兩個處理器；1P：一個處理器
| 從 (BP2) | 至（處理器板） | 纜線長度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 |
|
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 |
|
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 |
|
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 |
|
纜線佈線至 SFF 8i/16i 配接卡（配置1/2/4）
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。
纜線 2 不需要用於配置 4。
圖 3. 纜線佈線至 SFF 8i/16i 配接卡
| 從 | 到 | 纜線長度 | |
|---|---|---|---|
| 1 BP1：SAS | 1 8i 配接卡：
| 1 16i 配接卡：
| 900 公釐 |
| 2 BP2：SAS | 2 8i 配接卡：
| 2
| 900 公釐 |
纜線佈線至 CFF 16i 配接卡（配置 3/5）
註
纜線 3 不需要用於配置 5。

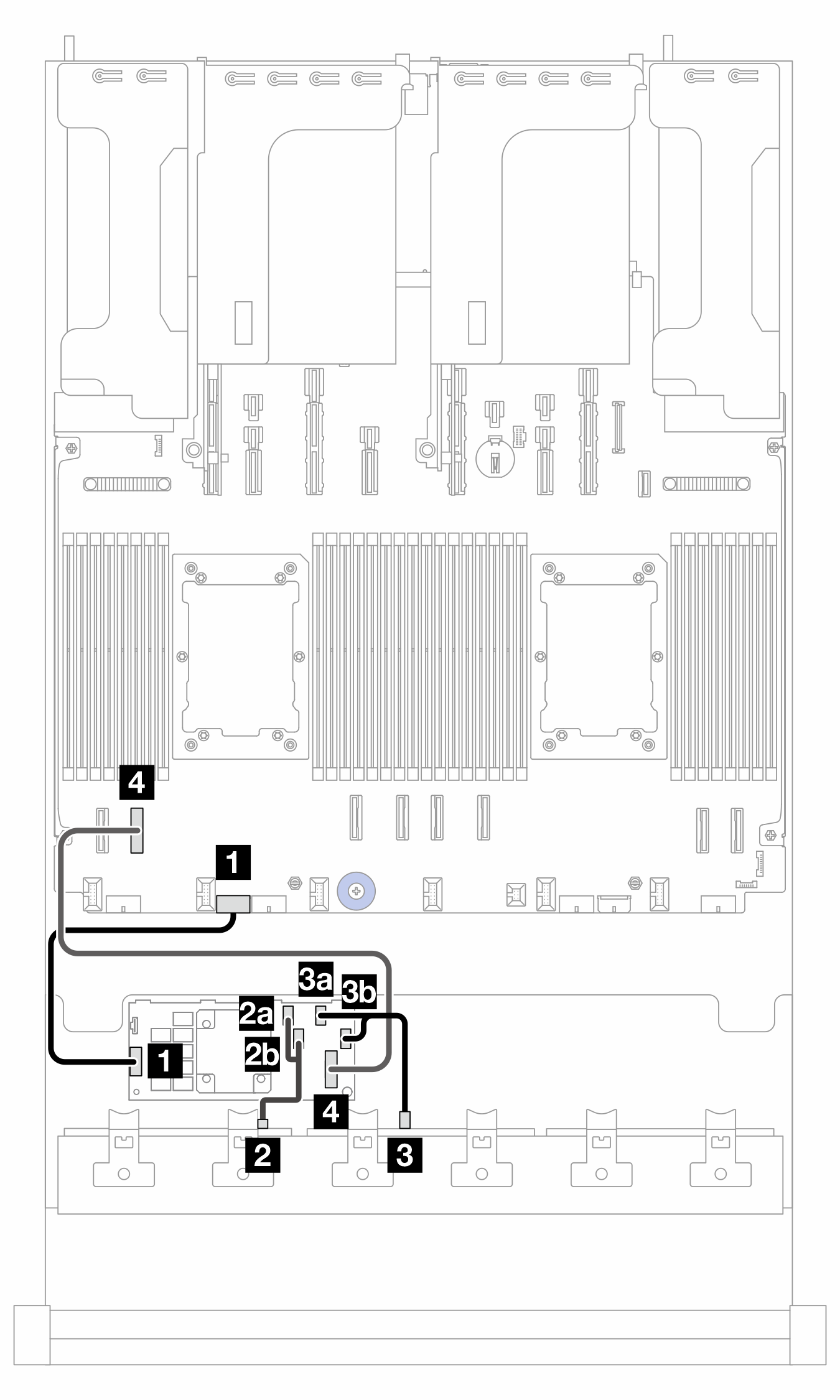

圖 4. 安裝了兩個處理器的纜線佈線  | 圖 5. 安裝了一個處理器的纜線佈線  |
2P：兩個處理器；1P：一個處理器; PB：處理器板
| 從 (CFF 16i 配接卡) | 到 | 纜線長度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB：PWR 14 | |||
| 2a C0 | 2 BP1：SAS | 2 BP1：SAS |
|
| 2b C1 | |||
| 3a C2 | 3 BP2：SAS | 3 BP2：SAS |
|
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB：PCIe 7 | 4 PB：PCIe 10 |
|
