8 SAS/SATA de 2,5 pol. + 8 AnyBay/NVMe de 2,5 pol.

Este tópico oferece informações de roteamento de cabos para a configuração 8 SAS/SATA de 2,5 pol. + 8 AnyBay/NVMe de 2,5 pol.

Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP.Controlador de armazenamentoNº. da config.
8 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol. (BP1 + BP2)2 SFF 8i1
1 SFF 16i2
1 x CFF 16i3
8 SAS/SATA de 2,5 pol. + 8 NVMe de 2,5 pol. (BP1 + BP2)1 SFF 8i/16i4
1 x CFF 16i5

Roteamento de cabos NVMe (config. 1/2/3/4/5)

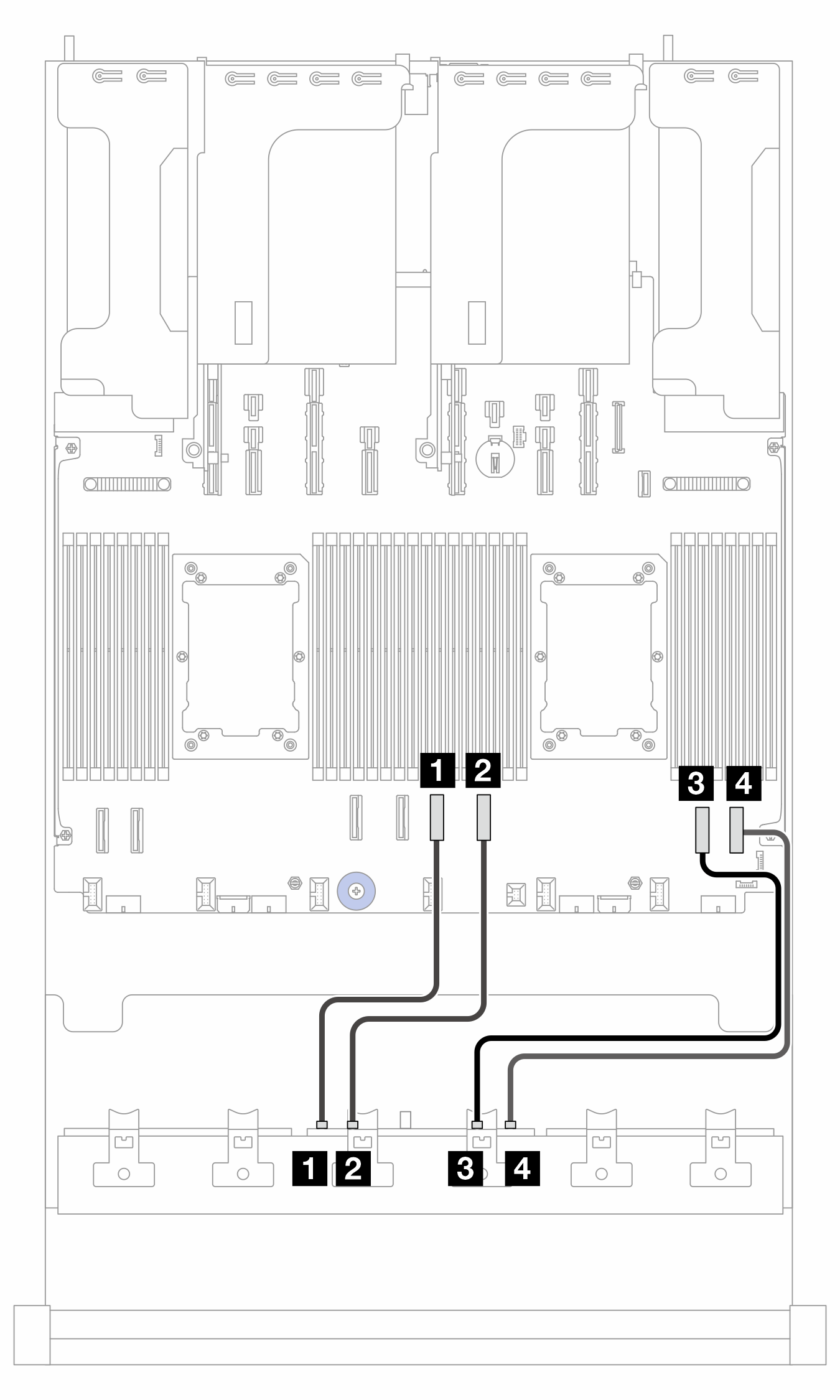

Figura 1. Roteamento de cabos NVMe para BP2 quando dois processadores estão instalados

Figura 2. Roteamento de cabos NVMe para BP2 quando um processador está instalado

2P: dois processadores; 1P: um processador
De (BP2)Para (placa do processador)Comprimento do cabo
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4
  • 250 mm

2 NVMe 2-32 PCIe 52 PCIe 3
  • 250 mm

3 NVMe 4–53 PCIe 43 PCIe 2
  • 250 mm (PCIe 4)

  • 350 mm (PCIe 2)

4 NVMe 6–74 PCIe 34 PCIe 1
  • 250 mm (PCIe 3)

  • 350 mm (PCIe 1)

Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2/4)

Nota
  • A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

  • O cabo 2 não é necessário na configuração 4.

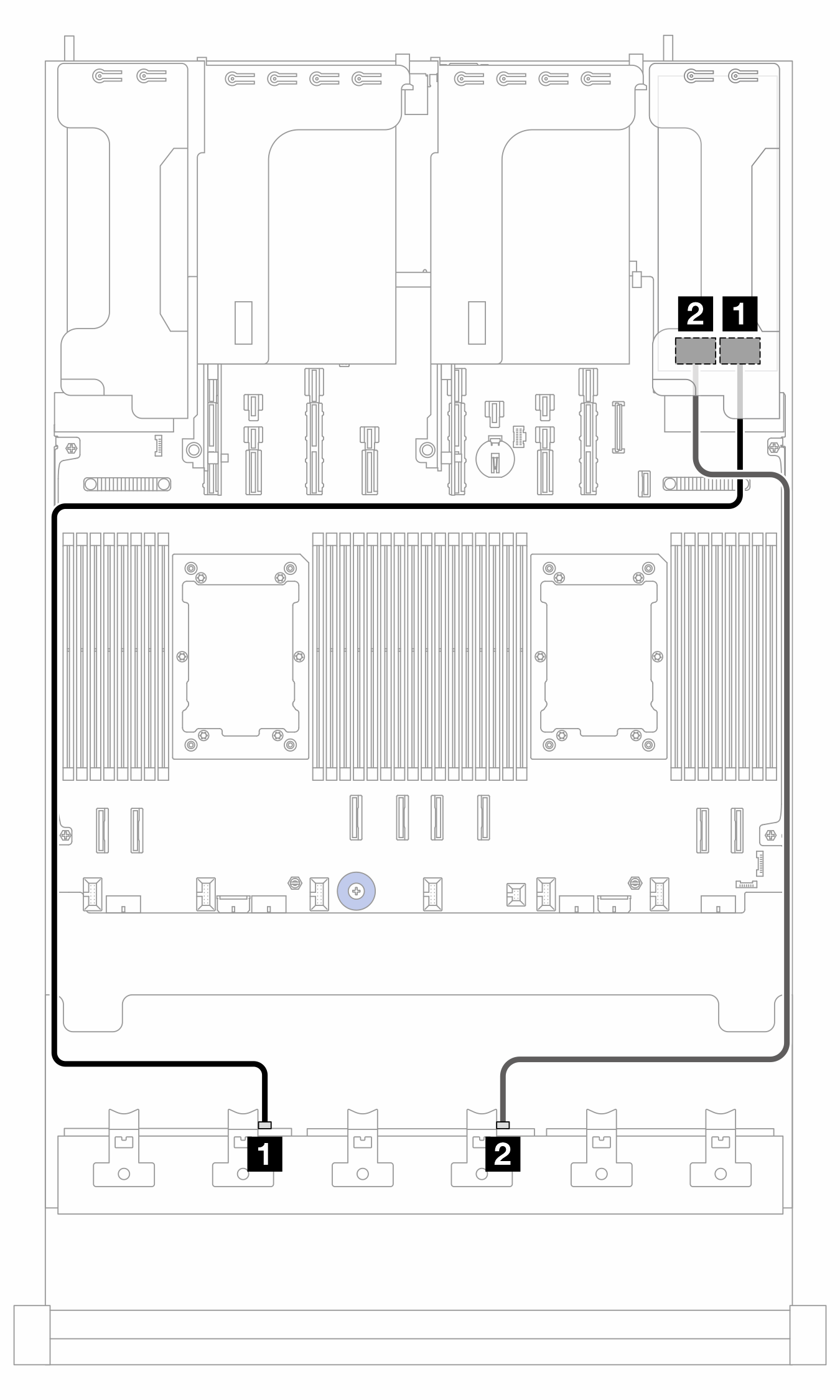

Figura 3. Roteamento de cabos para o adaptador SFF 8i/16i

NoParaComprimento do cabo
1 BP1: SAS1 Adaptador 8i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros
2 BP2: SAS2 Adaptador 8i:
  • Gen 4: C0

  • Gen 3: C0C1

2
  • Gen 4: C1

  • Gen 3: C2C3

900 milímetros

Roteamento de cabos para adaptador CFF 16i (config. 3/5)

Nota
O cabo 3 não é necessário na configuração 5.
Figura 4. Roteamento de cabos quando dois processadores estão instalados

Figura 5. Roteamento de cabos quando um processador está instalado

2P: dois processadores; 1P: um processador; PB: placa do processador
De (adaptador CFF 16i)ParaComprimento do cabo
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 milímetros

  • 1P: 300/800 milímetros

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 milímetros

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 milímetros

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 milímetros

  • 1P: 900 milímetros
