8/16/24 отсеков для 2,5-дюймовых дисков SAS/SATA
В этом разделе представлена информация о прокладке кабелей для конфигурации с 8/16/24 отсеками для 2,5-дюймовых дисков SAS/SATA.
Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BP | Контроллер памяти | Номер конфигурации |
---|---|---|
8 2,5-дюймовых дисков SAS/SATA (BP1) | 1 x SFF 8i/16i | 1 |
1 х CFF 16i | 2 | |
16 2,5-дюймовых дисков SAS/SATA (BP1 + BP2) | 2 x SFF 8i | 3 |
1 x SFF 16i | 4 | |
1 х CFF 16i | 5 | |
24 2,5-дюймовых дисков SAS/SATA (BP1 + BP2 + BP3) | 3 x SFF 8i | 6 |
SFF 16i + 8i | 7 | |
SFF 8i + CFF 16i | 8 |
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1/3/4/6/7)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Кабель 3 требуется только в конфигурации с 3 x SFF 8i или SFF 16i + 8i.

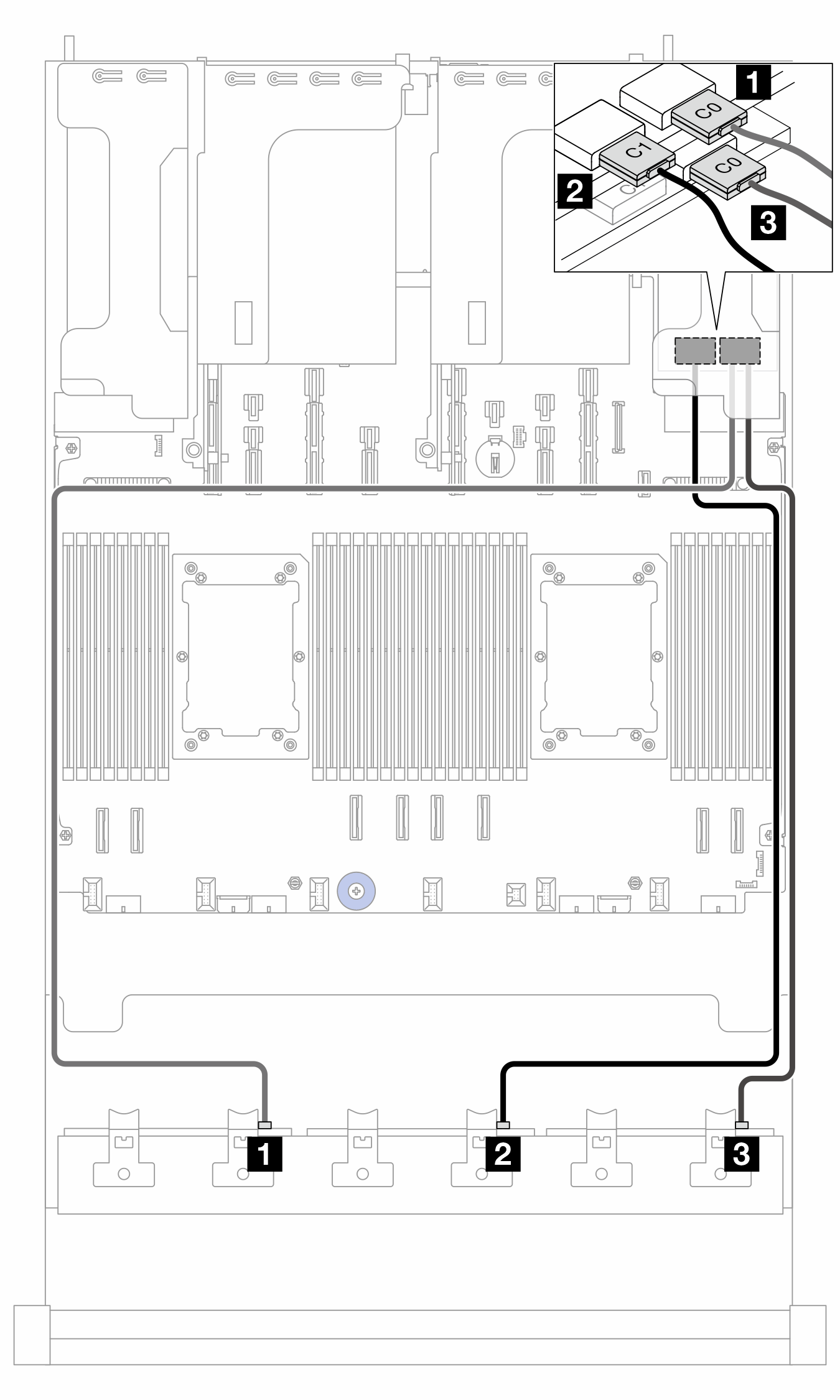

Рис. 1. Прокладка кабелей к адаптеру SFF 8i/16i


От | К | Длина кабеля | |
---|---|---|---|
1 BP1: SAS | 1 Адаптер 8i:
| 1 Адаптер 16i:
| 900 мм |
2 BP2: SAS | 2 Адаптер 8i:
| 2
| 900 мм |
3 BP3: SAS | 3 Адаптер 8i:
| 3 Адаптер 8i:
| 900 мм |
Прокладка кабелей к адаптеру CFF 16i (конфигурация 2/5/8)

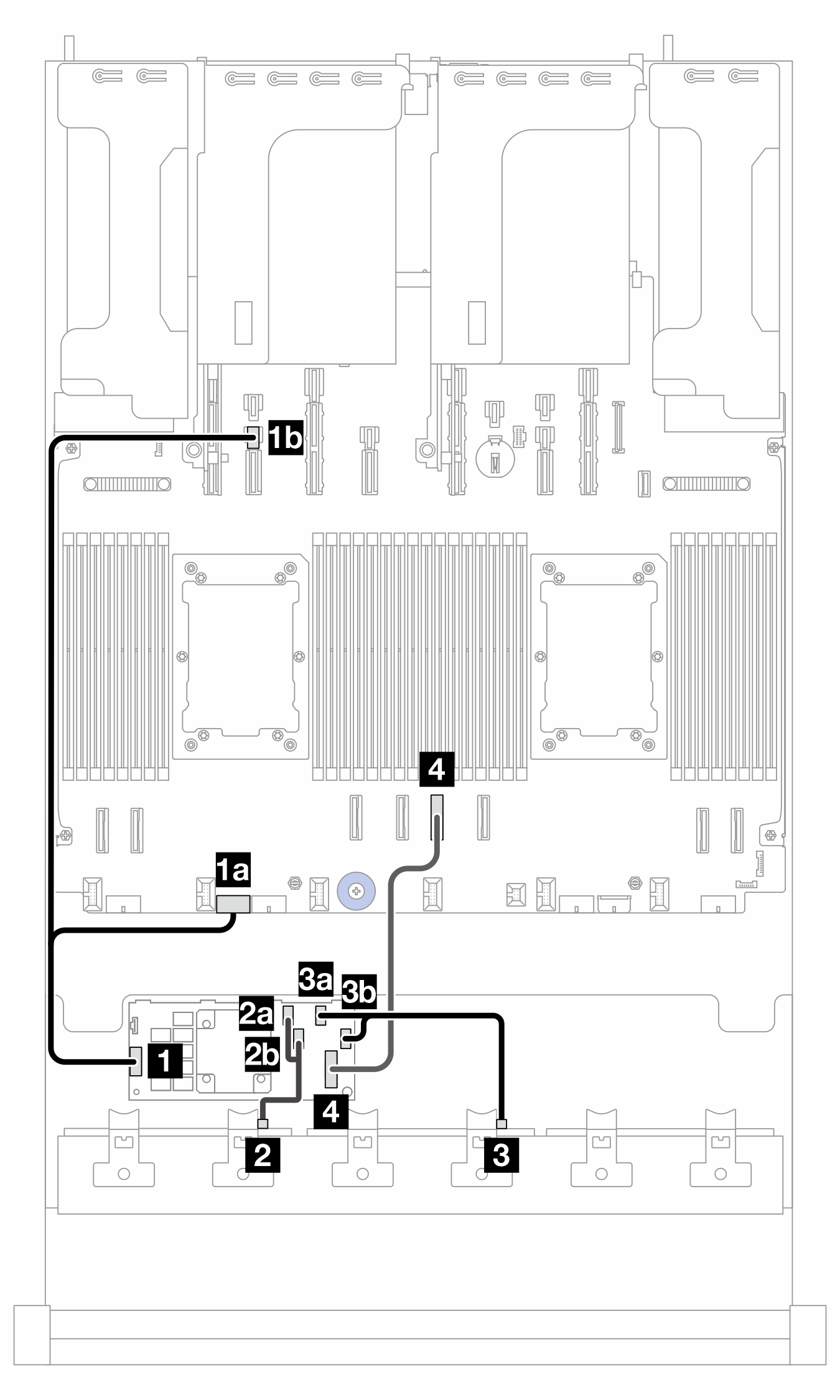

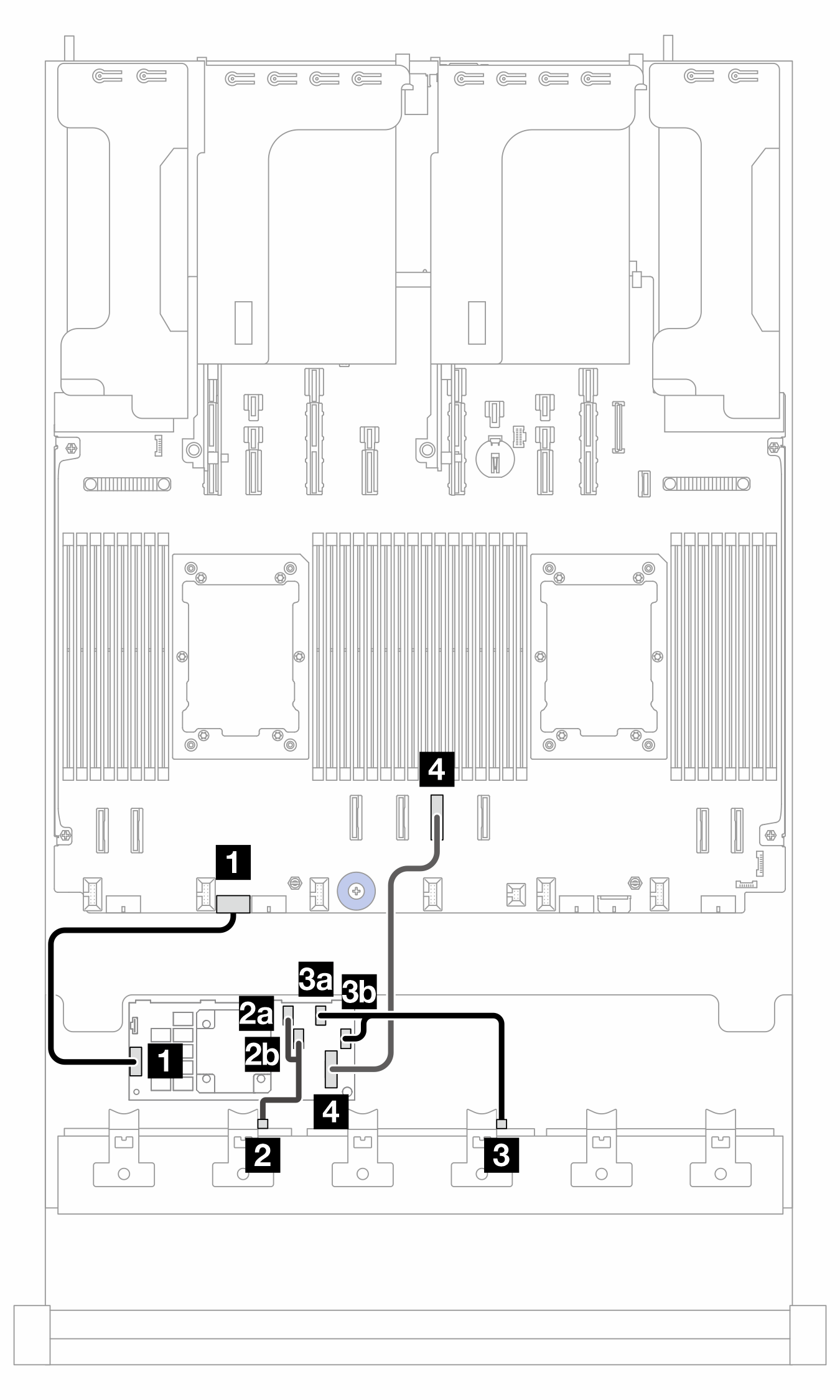

Рис. 2. Прокладка кабелей при двух установленных процессорах ![]() | Рис. 3. Прокладка кабелей при одном установленном процессоре ![]() |
2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF) | К | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 мм |
2b C1 | |||
3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 мм |
3b C3 | |||
4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 мм |
Прокладка кабелей к адаптеру SFF 8i (конфигурация 8)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

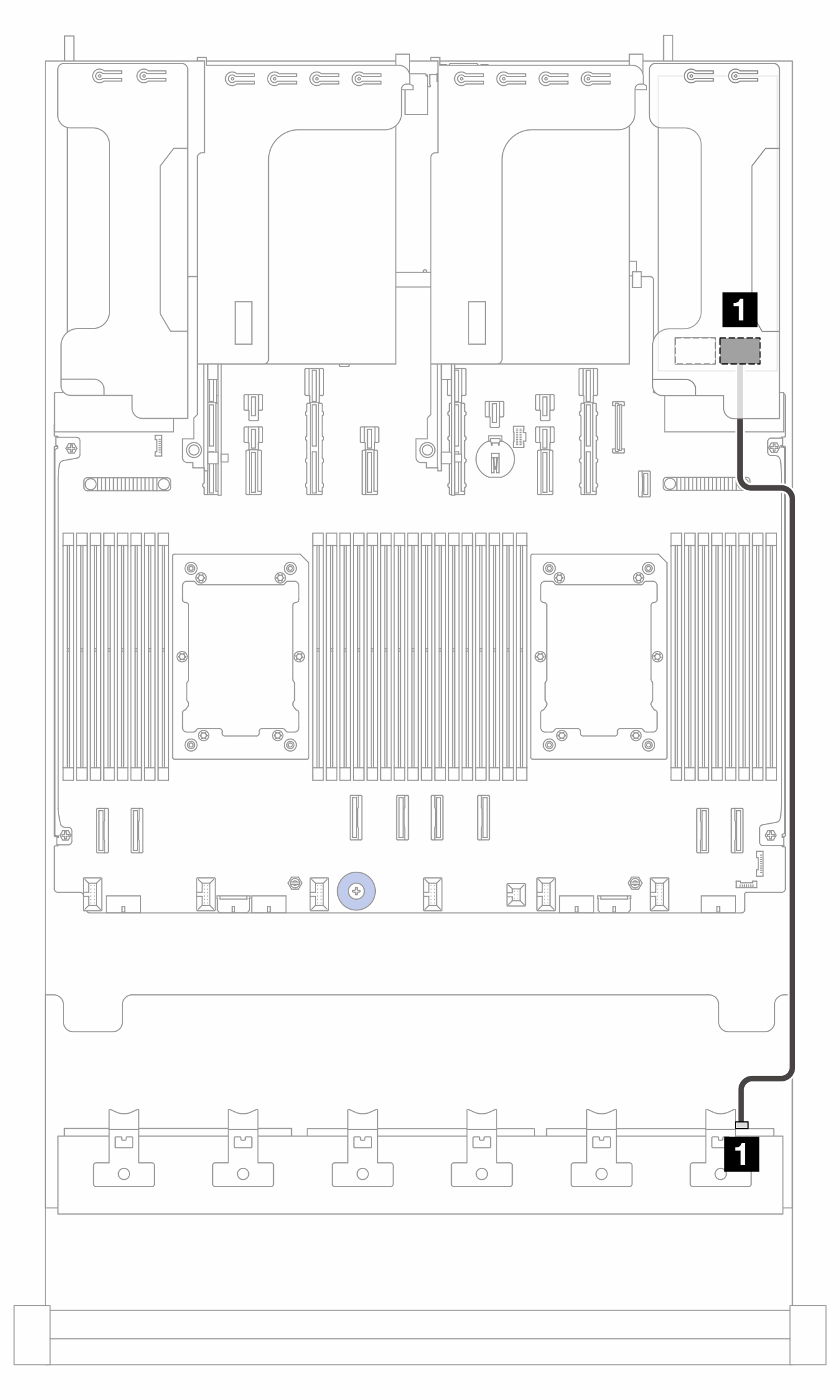

Рис. 4. Прокладка кабелей к адаптеру SFF 8i


От | К | Длина кабеля |
---|---|---|
1 BP3: SAS | 1 Адаптер 8i: C0 | 900 мм |
