SAS/SATA ขนาด 2.5 นิ้ว 8/16/24 ช่อง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกําหนดค่า SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง/2.5 นิ้ว 16 ช่อง/2.5 นิ้ว 24 ช่อง
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| SAS/SATA ขนาด 2.5 นิ้ว 8 ชุด (BP1) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| SAS/SATA ขนาด 2.5 นิ้ว 16 ชุด (BP1 + BP2) | 2 x SFF 8i | 3 |
| 1 x SFF 16i | 4 | |
| 1 x CFF 16i | 5 | |
| 24 x SAS/SATA 2.5 นิ้ว (BP1 + BP2 + BP3) | 3 x SFF 8i | 6 |
| SFF 16i + 8i | 7 | |
| SFF 8i + CFF 16i | 8 |
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 1/3/4/6/7)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
จำเป็นต้องใช้สาย 3 ในการกำหนดค่า 3 x SFF 8i หรือ SFF 16i + 8i เท่านั้น
รูปที่ 1. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i
| จาก | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 1 BP1: SAS | 1 อะแดปเตอร์ 8i:
| 1 อะแดปเตอร์ 16i:
| 900 มม. |
| 2 BP2: SAS | 2 อะแดปเตอร์ 8i:
| 2
| 900 มม. |
| 3 BP3: SAS | 3 อะแดปเตอร์ 8i:
| 3 อะแดปเตอร์ 8i:
| 900 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 2/5/8)

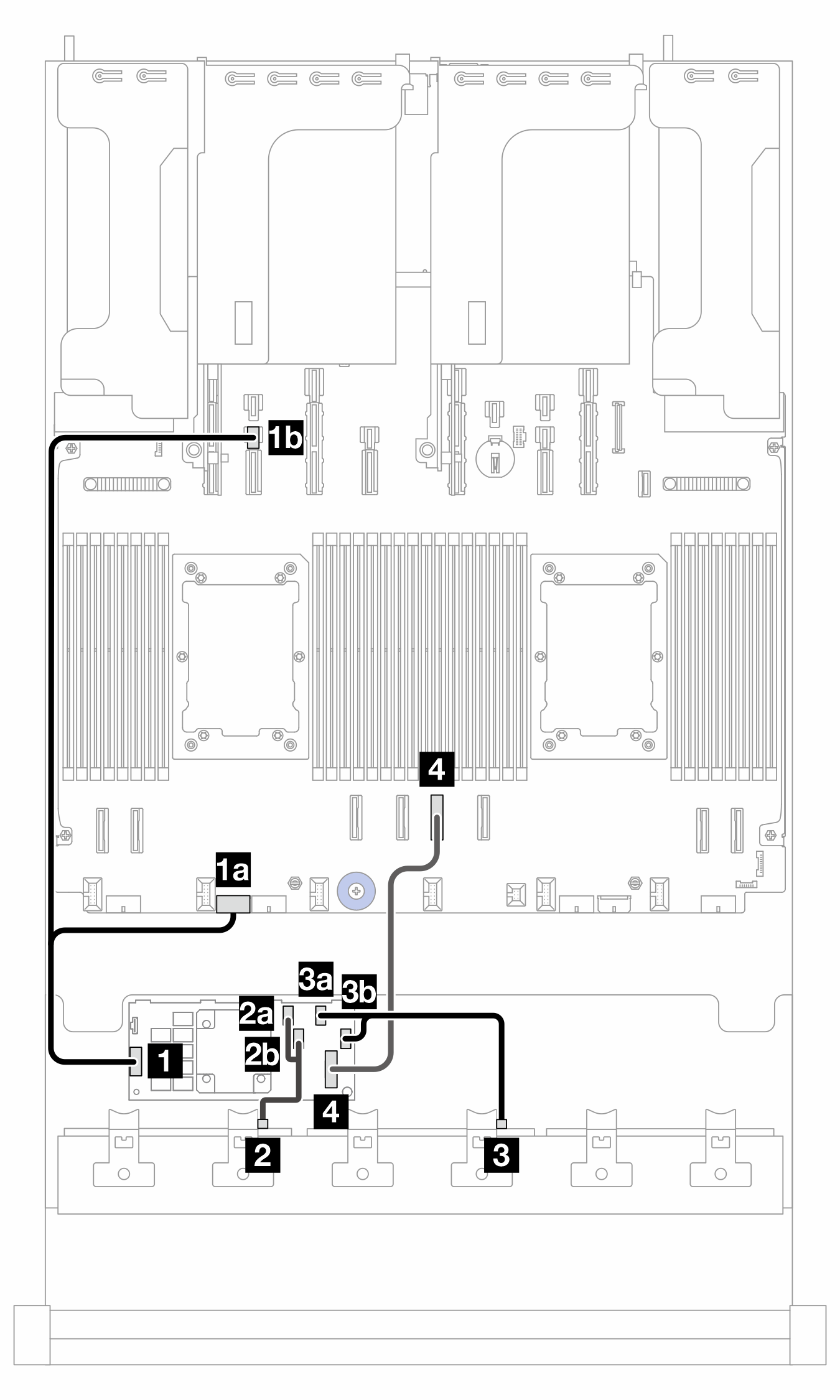

รูปที่ 2. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 3. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 มม. |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 มม. |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 มม. |
การเดินสายไปยังอะแดปเตอร์ SFF 8i (การกำหนดค่า 8)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

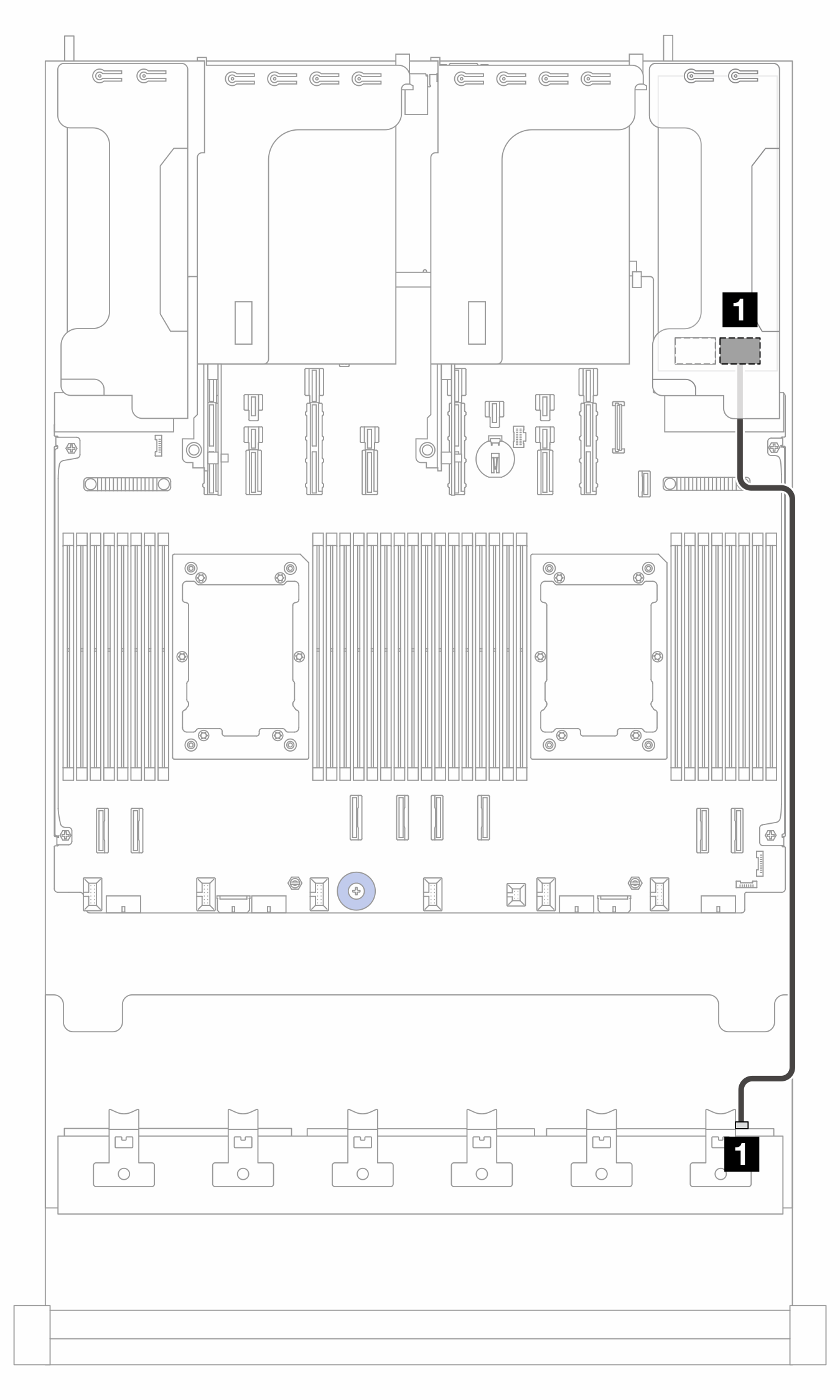

รูปที่ 4. การเดินสายไปยังอะแดปเตอร์ SFF 8i
| จาก | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 BP3: SAS | 1 อะแดปเตอร์ 8i: C0 | 900 มม. |
