SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง + NVMe ขนาด 2.5 นิ้ว 16 ช่อง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกําหนดค่า SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง + NVMe ขนาด 2.5 นิ้ว 16 ช่อง
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง + NVMe ขนาด 2.5 นิ้ว 16 ช่อง (BP1 + BP2 + BP3) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 |
การเดินสาย NVMe (การกำหนดค่า 1/2)

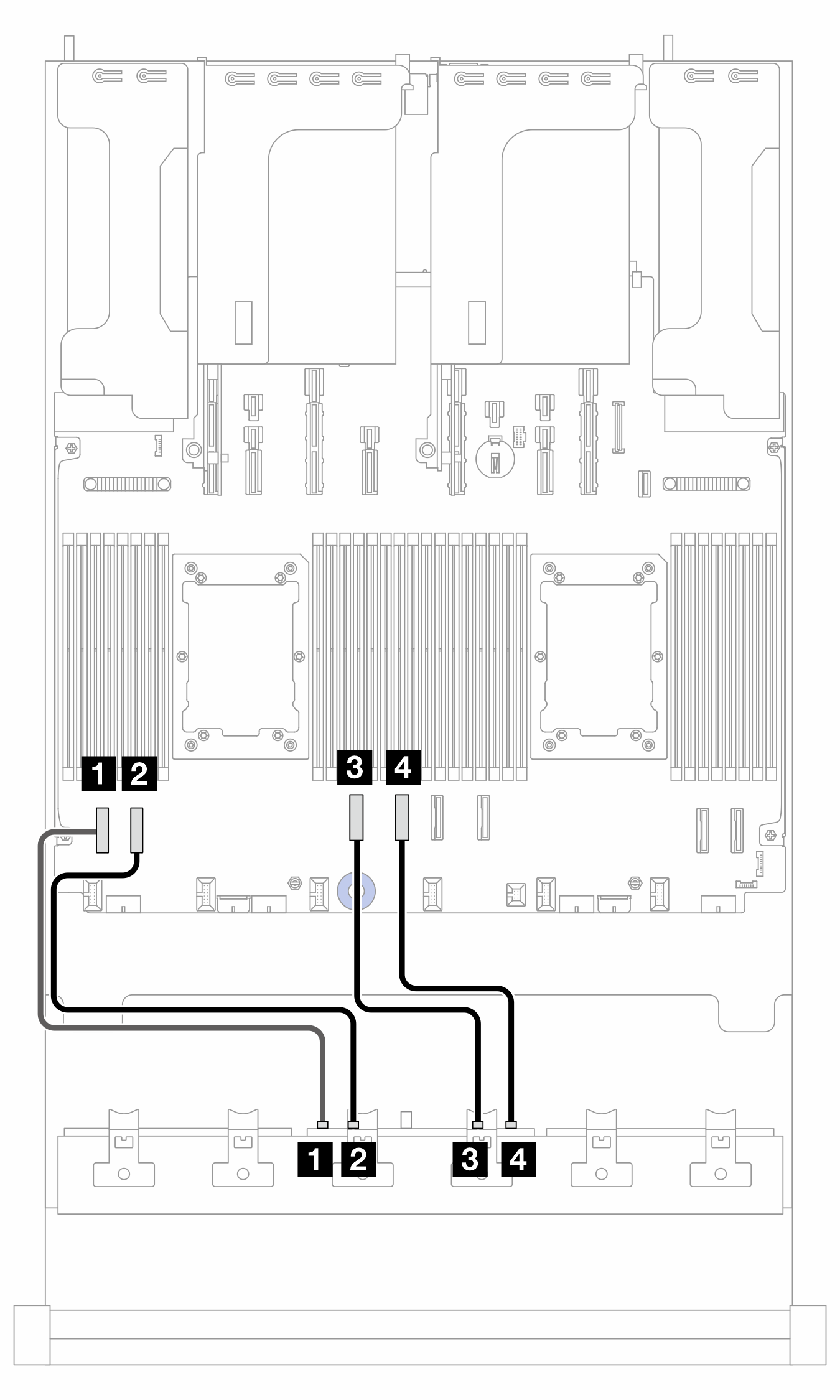

รูปที่ 1. การเดินสายไปยัง BP2 เมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 2. การเดินสายไปยัง BP2 เมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก (BP2) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
| 2 NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
| 3 NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
| 4 NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|

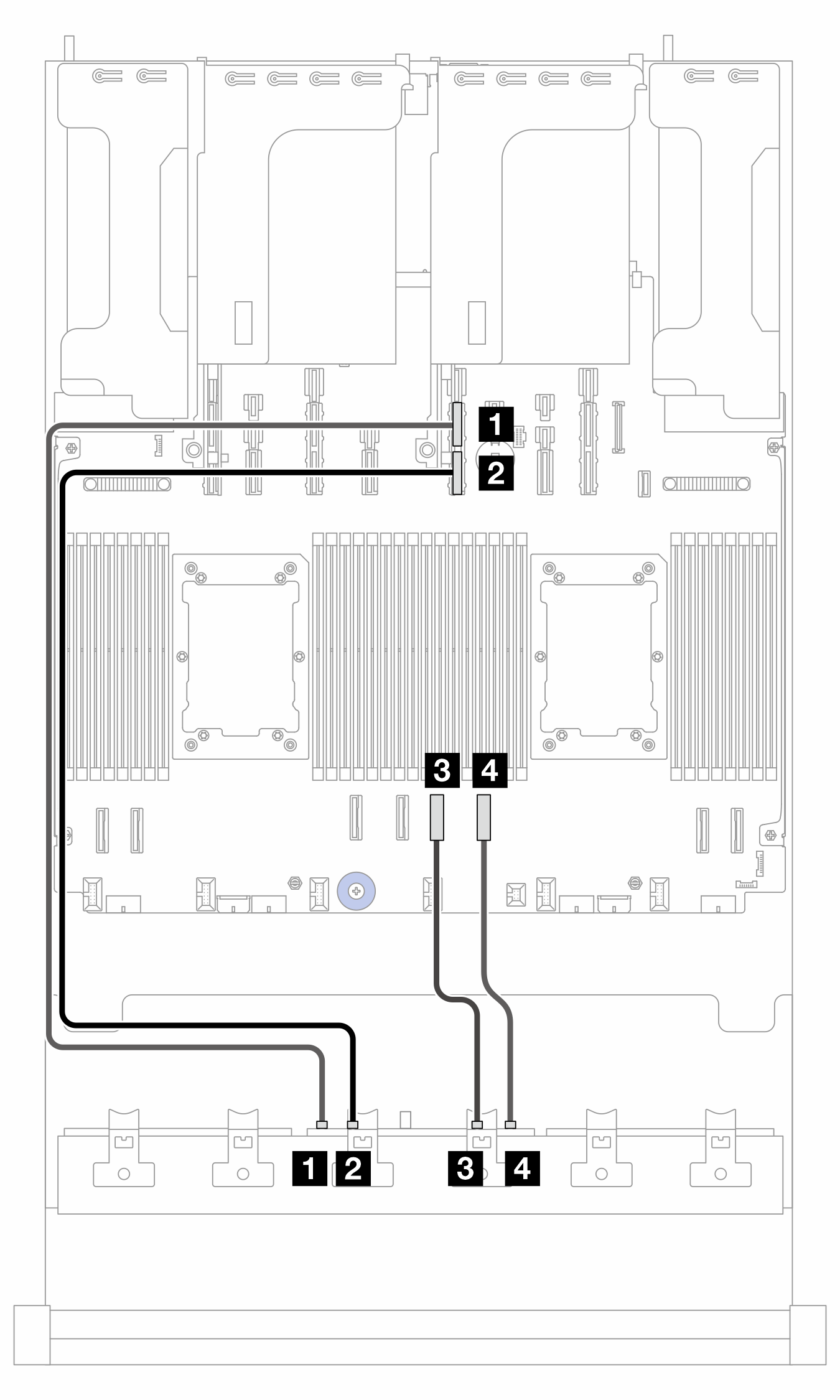

รูปที่ 3. การเดินสายไปยัง BP3 เมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 4. การเดินสายไปยัง BP3 เมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก (BP3) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 4 | 1 PCIe 2 |
|
| 2 NVMe 2-3 | 2 PCIe 3 | 2 PCIe 1 |
|
| 3 NVMe 4-5 | 3 PCIe 2 | 3 PCIe 9A |
|
| 4 NVMe 6-7 | 4 PCIe 1 | 4 PCIe 9B |
|
การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i (การกำหนดค่า 1)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
รูปที่ 5. การเดินสายไปยังอะแดปเตอร์ SFF 8i/16i
| จาก | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 BP1: SAS | 1 อะแดปเตอร์ 8i/16i:
| 900 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 2)

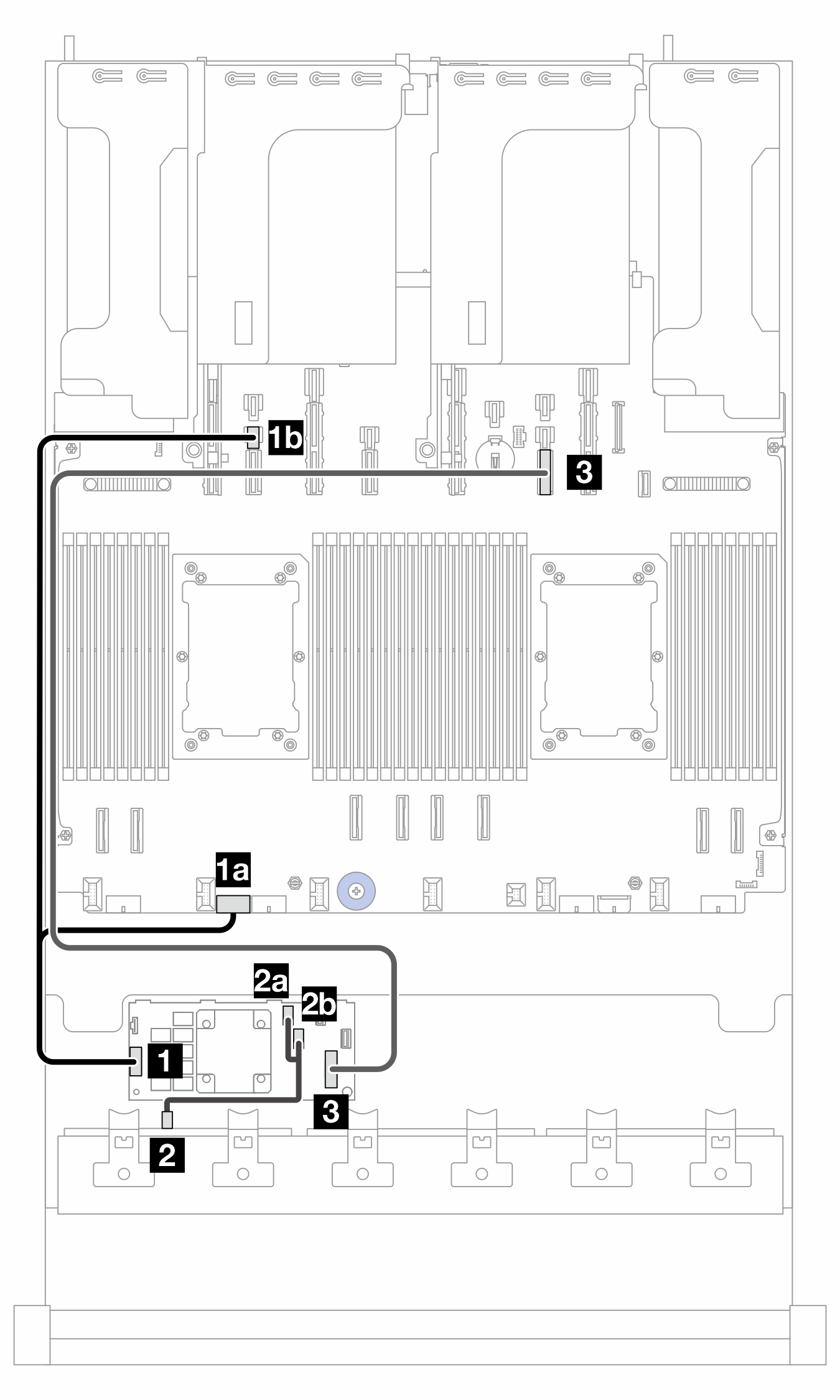

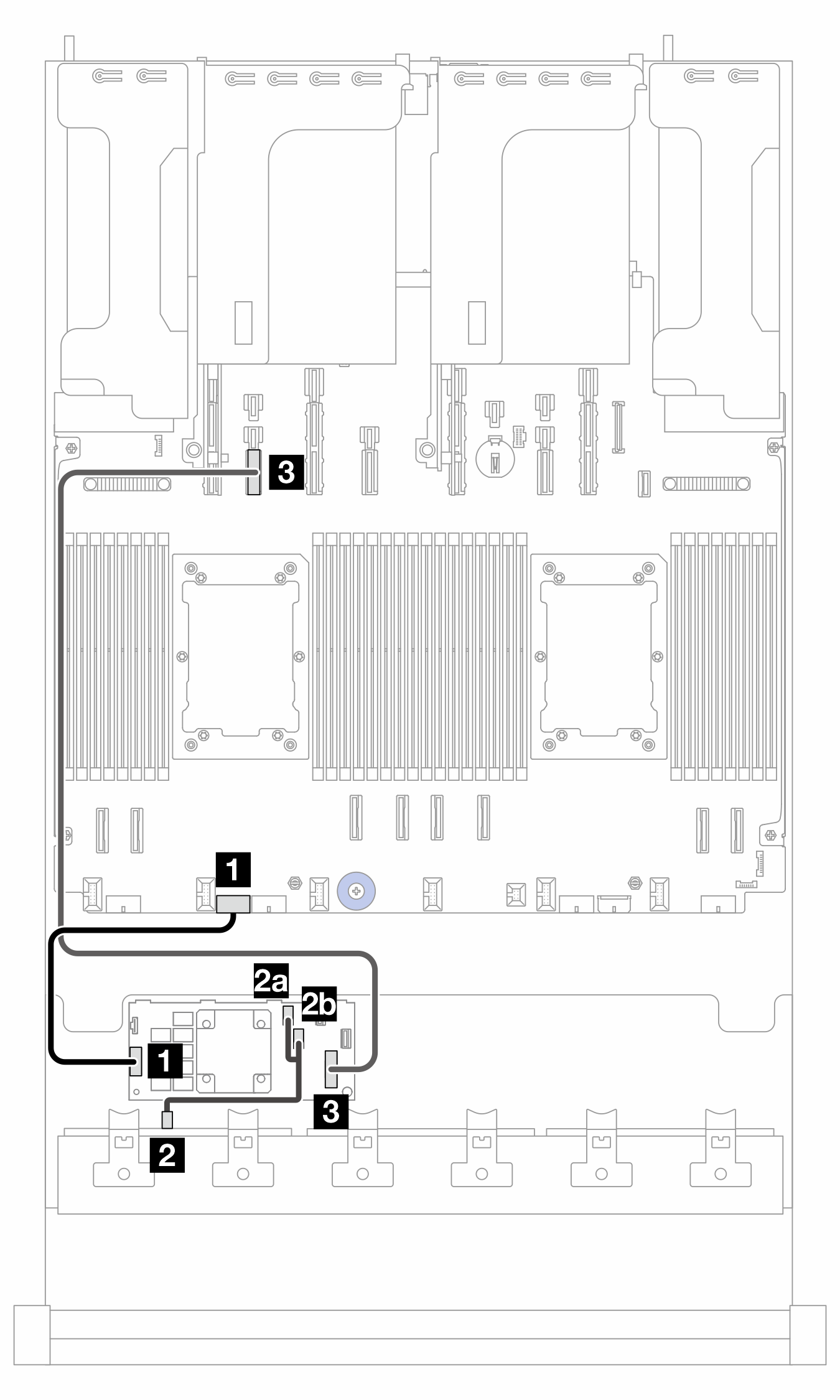

รูปที่ 6. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 7. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว  |
PB: แผงโปรเซสเซอร์; 2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 14 | 3 PB: PCIe 10 |
|
