8 x 2.5" SAS/SATA + 16 x 2.5" NVMe
이 주제에서는 8 x 2.5" SAS/SATA + 16 x 2.5" NVMe 구성의 케이블 배선 정보를 제공합니다.
아래 표의 구성 번호는 설명용으로만 제공됩니다.
| BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
|---|---|---|
| 8 x 2.5" SAS/SATA + 16 x 2.5" NVMe(BP1 + BP2 + BP3) | SFF 8i/16i 1개 | 1 |
| CFF 16i 1개 | 2 |
NVMe 케이블 배선(구성 1/2)

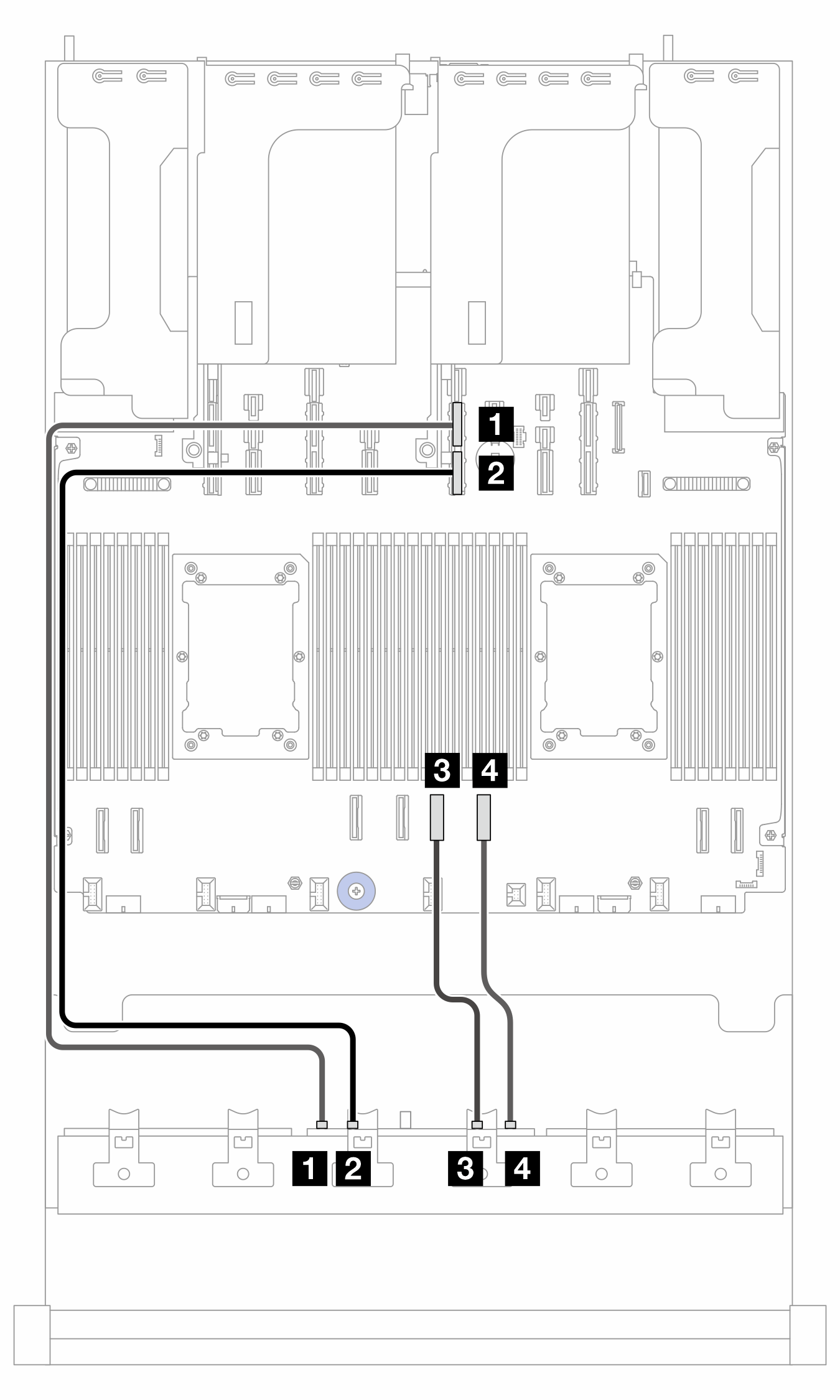

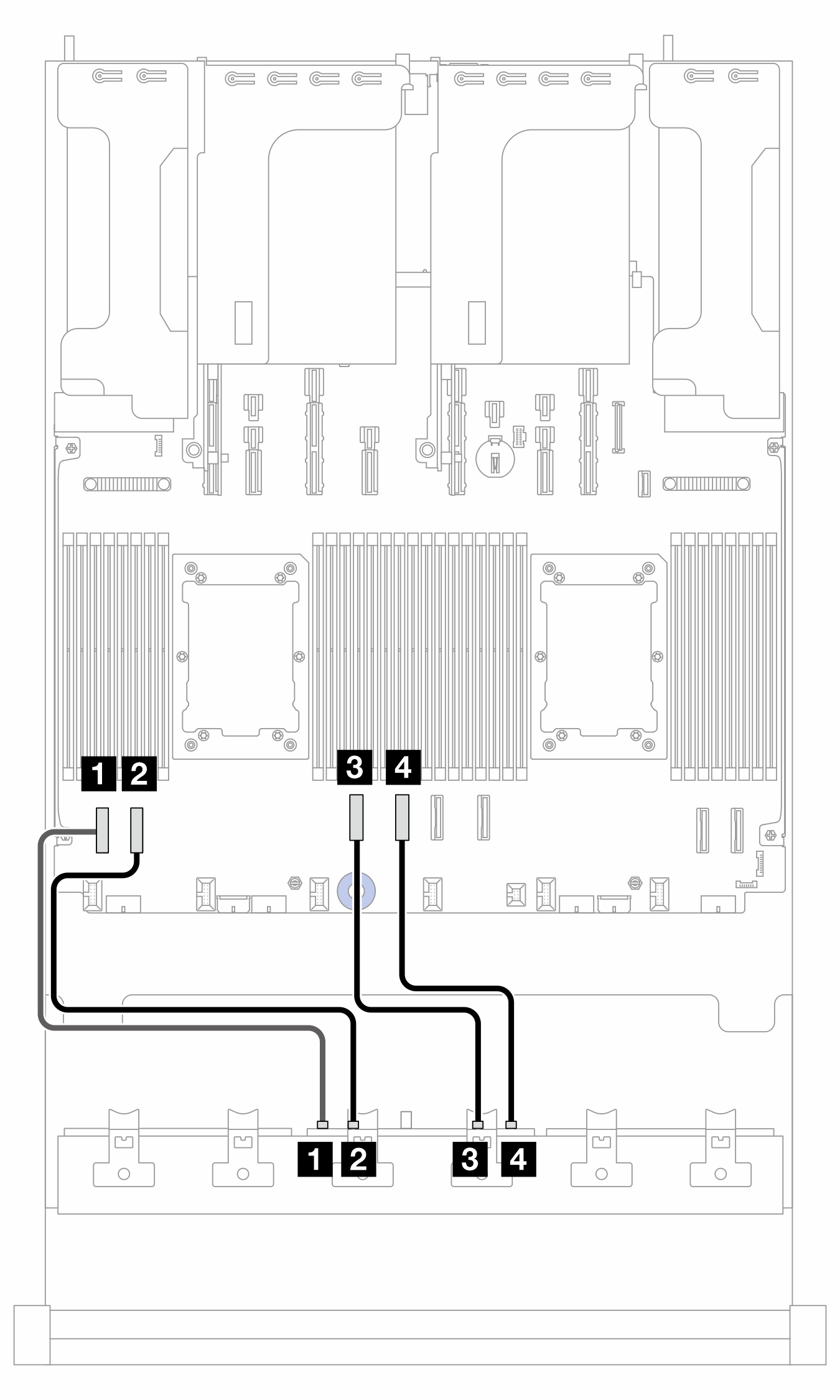

그림 1. 프로세서 2개가 설치된 경우 BP2에 대한 케이블 배선  | 그림 2. 프로세서 1개가 설치된 경우 BP2에 대한 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개
| 시작(BP2) | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
| 2 NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
| 3 NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
| 4 NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|
그림 3. 프로세서 2개가 설치된 경우 BP3로의 케이블 배선  | 그림 4. 프로세서 1개가 설치된 경우 BP3로의 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개
| 시작(BP3) | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 4 | 1 PCIe 2 |
|
| 2 NVMe 2-3 | 2 PCIe 3 | 2 PCIe 1 |
|
| 3 NVMe 4-5 | 3 PCIe 2 | 3 PCIe 9A |
|
| 4 NVMe 6-7 | 4 PCIe 1 | 4 PCIe 9B |
|
SFF 8i/16i 어댑터에 대한 케이블 배선(구성 1)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 5. 8i/16i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1 BP1: SAS | 1 8i/16i 어댑터:
| 900mm |
CFF 16i 어댑터에 대한 케이블 배선(구성 2)

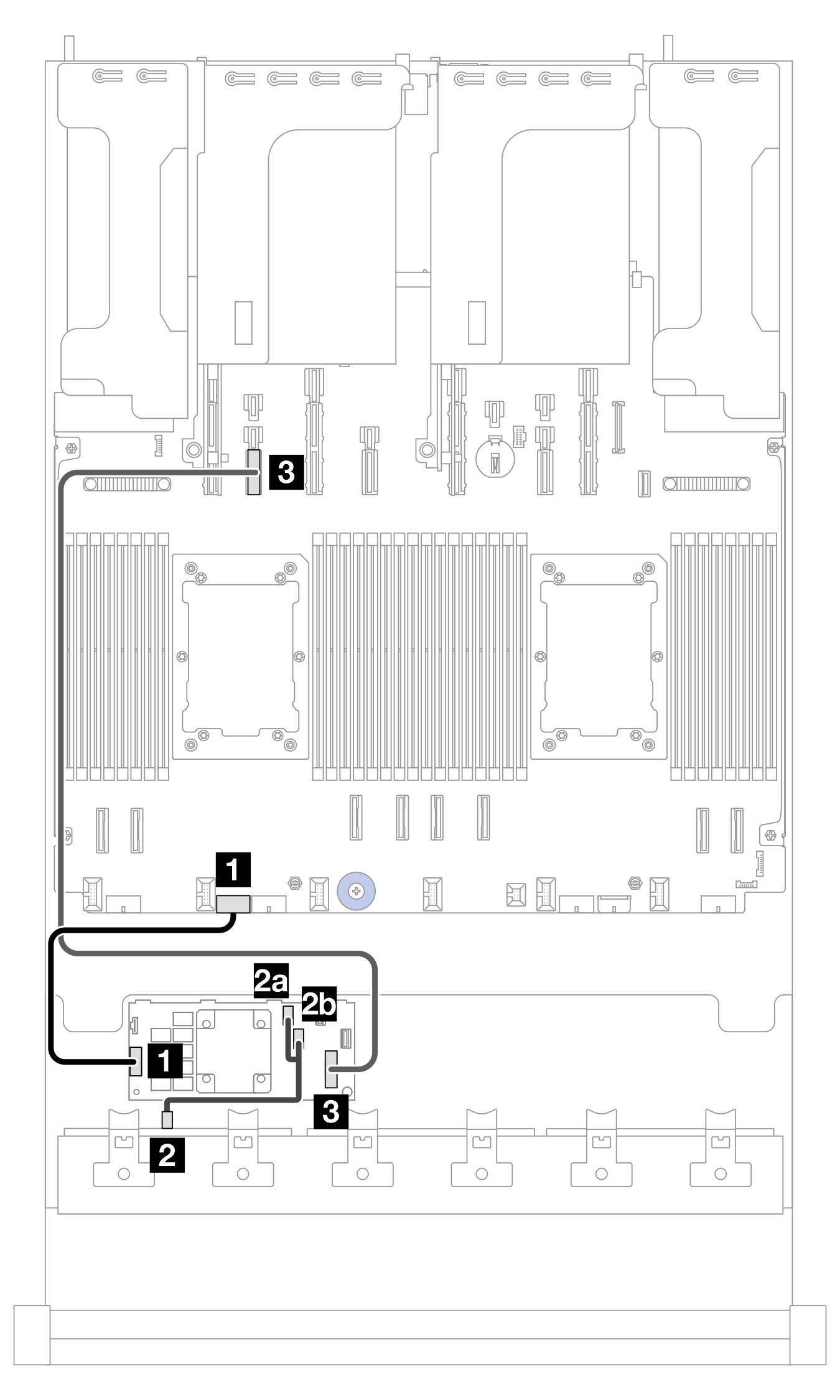

그림 6. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 7. 프로세서 1개가 설치된 경우 케이블 배선  |
PB: 프로세서 보드; 2P: 프로세서 2개, 1P: 프로세서 1개
| 시작(CFF 16i 어댑터) | 끝 | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 14 | 3 PB: PCIe 10 |
|
