8 2,5-дюймовых дисков SAS/SATA + 16 2,5-дюймовых дисков NVMe
В этом разделе представлена информация о прокладке кабелей для конфигурации с 8 отсеками для 2,5-дюймовых дисков SAS/SATA и 16 отсеками для 2,5-дюймовых дисков NVMe.
Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BP | Контроллер памяти | Номер конфигурации |
---|---|---|
8 2,5-дюймовых дисков SAS/SATA + 16 2,5-дюймовых дисков NVMe (BP1 + BP2 + BP3) | 1 x SFF 8i/16i | 1 |
1 х CFF 16i | 2 |
Прокладка кабелей NVMe (конфигурация 1/2)

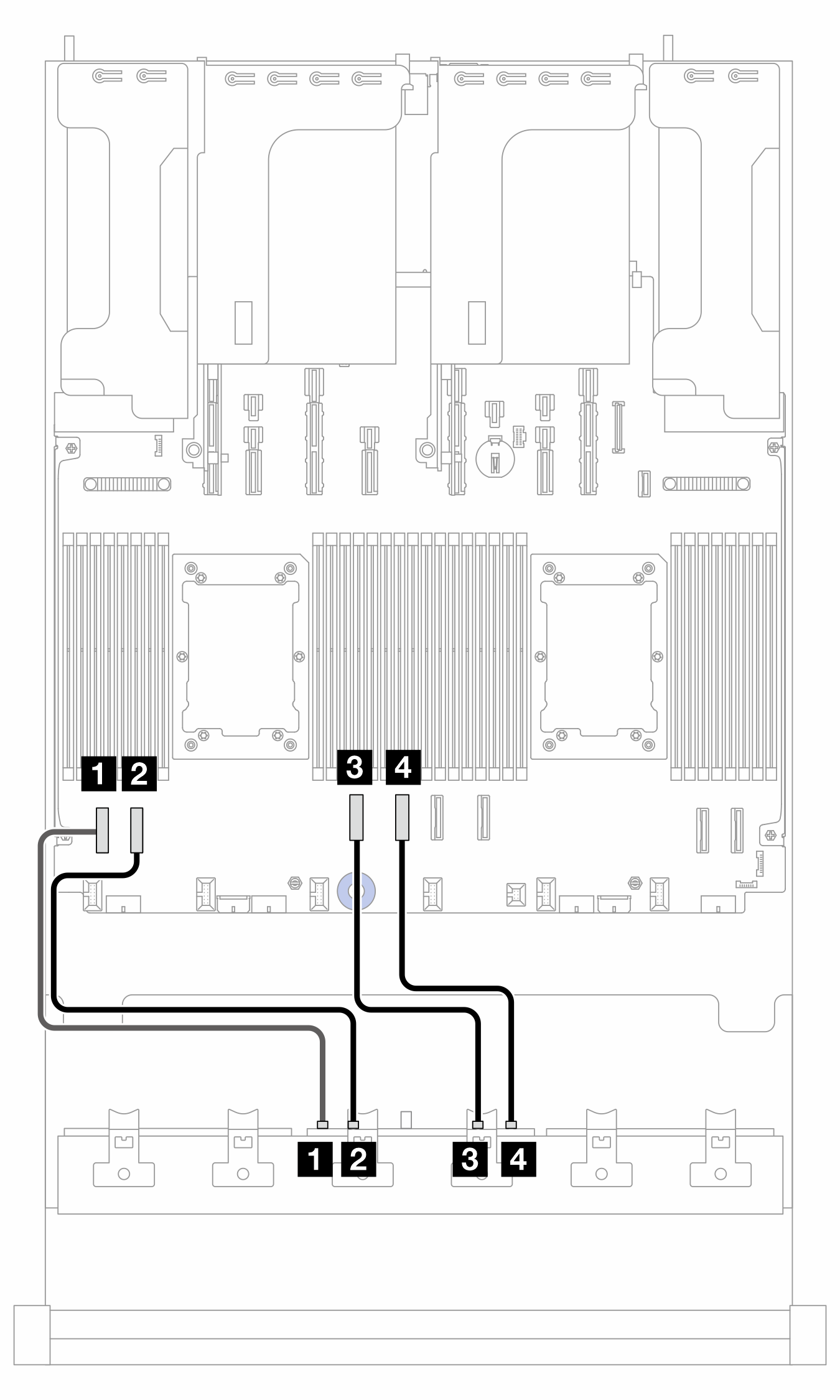

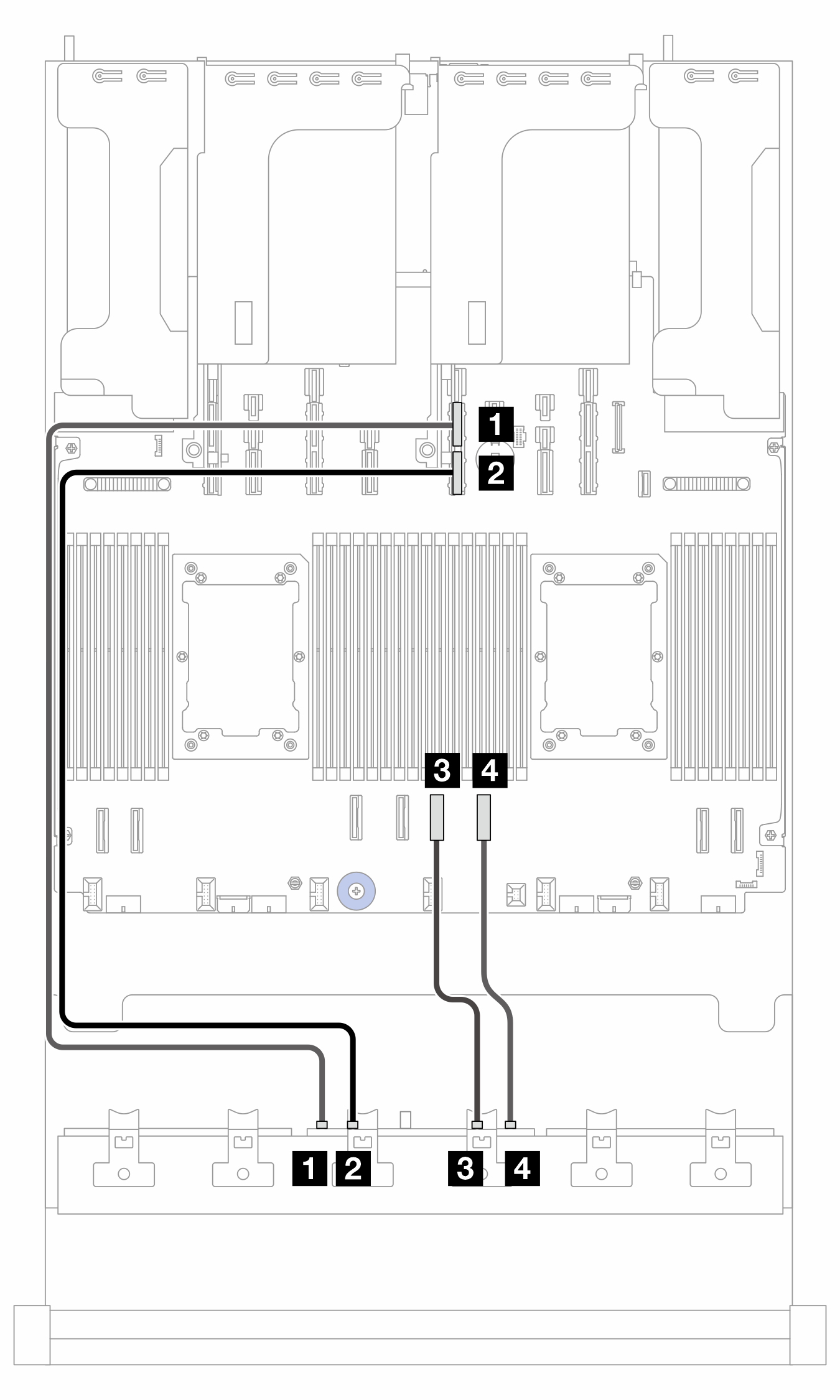

Рис. 1. Прокладка кабелей к BP2 при двух установленных процессорах ![]() | Рис. 2. Прокладка кабелей к BP2 при одном установленном процессоре ![]() |
2P: два процессора; 1P: один процессор
От (BP2) | К (процессорная плата) | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
2 NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
3 NVMe 4–5 | 3 PCIe 6 | 3 PCIe 4 |
|
4 NVMe 6–7 | 4 PCIe 5 | 4 PCIe 3 |
|
Рис. 3. Прокладка кабелей к BP3 при двух установленных процессорах ![]() | Рис. 4. Прокладка кабелей к BP3 при одном установленном процессоре ![]() |
2P: два процессора; 1P: один процессор
От (BP3) | К (процессорная плата) | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 4 | 1 PCIe 2 |
|
2 NVMe 2-3 | 2 PCIe 3 | 2 PCIe 1 |
|
3 NVMe 4–5 | 3 PCIe 2 | 3 PCIe 9A |
|
4 NVMe 6–7 | 4 PCIe 1 | 4 PCIe 9B |
|
Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1)
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 5. Прокладка кабелей к адаптеру SFF 8i/16i


От | К | Длина кабеля |
---|---|---|
1 BP1: SAS | 1 Адаптер 8i/16i:
| 900 мм |
Прокладка кабелей к адаптеру CFF 16i (конфигурация 2)
Рис. 6. Прокладка кабелей при двух установленных процессорах ![]() | Рис. 7. Прокладка кабелей при одном установленном процессоре ![]() |
PB: процессорная плата; 2P: два процессора; 1P: один процессор
От (адаптер 16i CFF) | К | Длина кабеля | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
2b C1 | |||
3 MB (CFF INPUT) | 3 PB: PCIe 14 | 3 PB: PCIe 10 |
|
