8/16/24 x 2.5" SAS/SATA
이 주제에서는 8 x 2.5"/16 x 2.5"/24 x 2.5" SAS/SATA 구성의 케이블 배선 정보를 제공합니다.
아래 표의 구성 번호는 설명용으로만 제공됩니다.
| BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
|---|---|---|
| 8 x 2.5" SAS/SATA(BP1) | SFF 8i/16i 1개 | 1 |
| CFF 16i 1개 | 2 | |
| 16 x 2.5" SAS/SATA(BP1 + BP2) | SFF 8i 2개 | 3 |
| SFF 16i 1개 | 4 | |
| CFF 16i 1개 | 5 | |
| 24 x 2.5" SAS/SATA(BP1 + BP2 + BP3) | SFF 8i 3개 | 6 |
| SFF 16i + 8i | 7 | |
| SFF 8i + CFF 16i | 8 |
SFF 8i/16i 어댑터에 대한 케이블 경로(구성 1/3/4/6/7)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
케이블 3은 3 x SFF 8i 또는 SFF 16i + 8i 구성에서만 필요합니다.

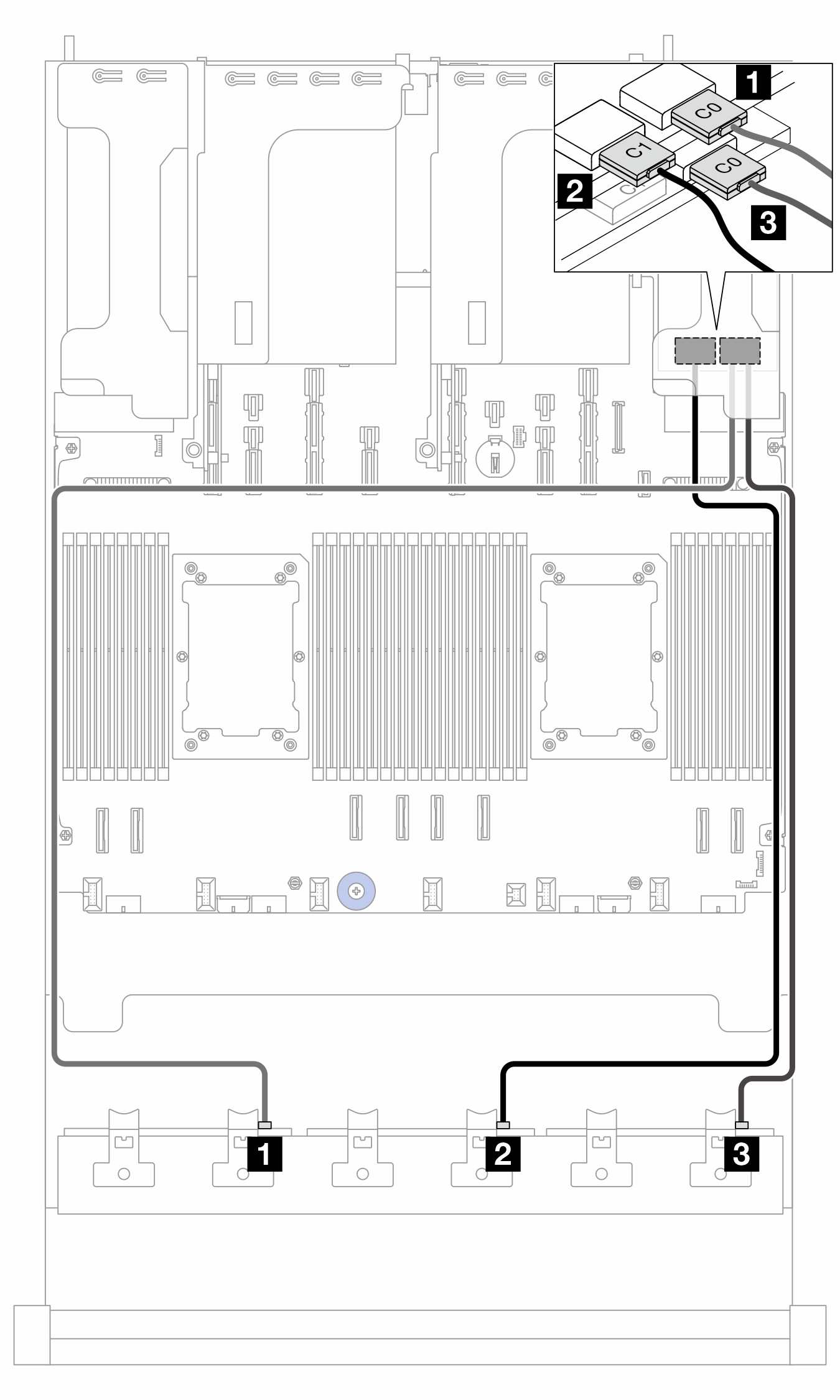

그림 1. 8i/16i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 | |
|---|---|---|---|
| 1 BP1: SAS | 1 8i 어댑터:
| 1 16i 어댑터:
| 900mm |
| 2 BP2: SAS | 2 8i 어댑터:
| 2
| 900mm |
| 3 BP3: SAS | 3 8i 어댑터:
| 3 8i 어댑터:
| 900mm |
CFF 16i 어댑터에 대한 케이블 배선(구성 2/5/8)

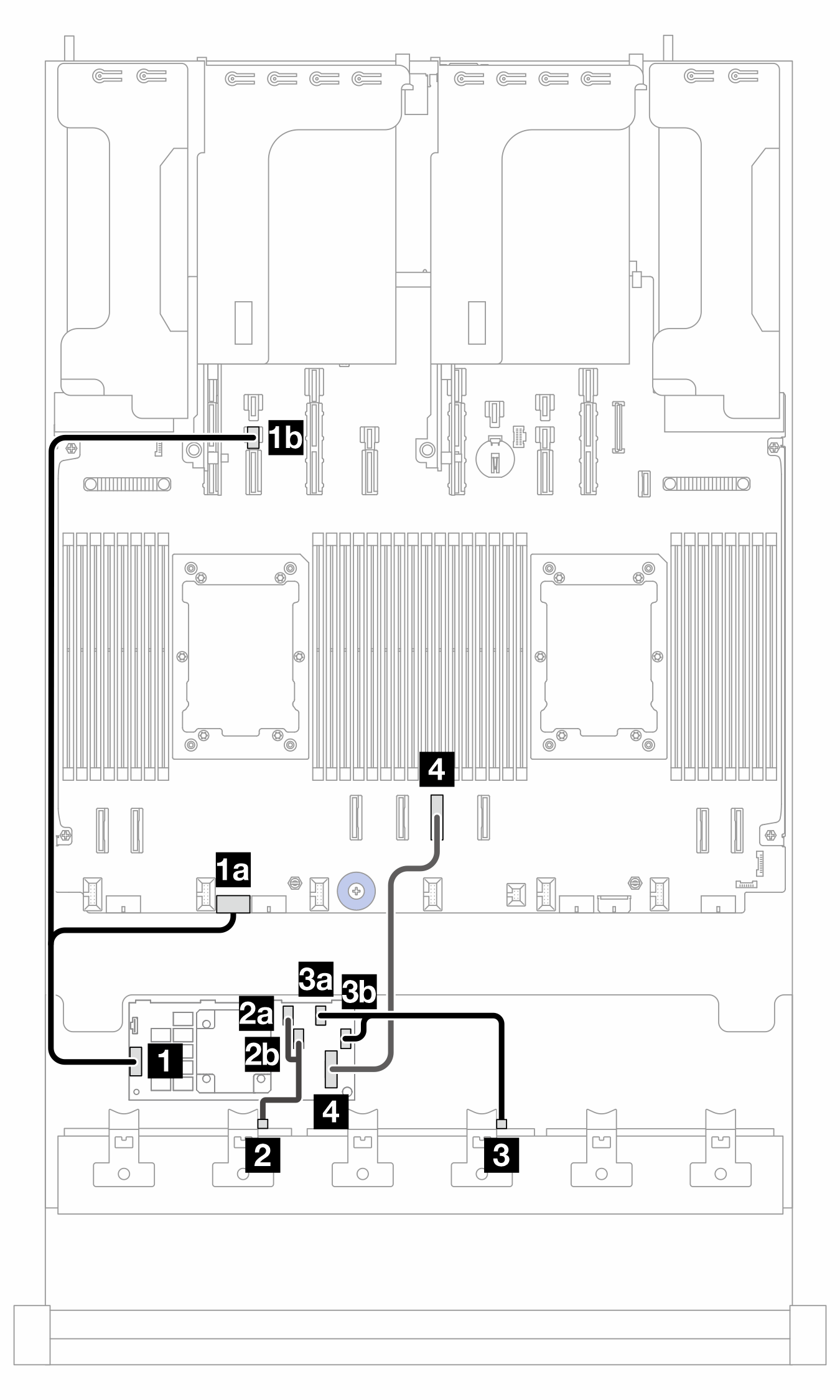

그림 2. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 3. 프로세서 1개가 설치된 경우 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
| 시작(CFF 16i 어댑터) | 끝 | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140mm |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140mm |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450mm |
SFF 8i 어댑터에 대한 케이블 배선(구성 8)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 4. SFF 8i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 |
|---|---|---|

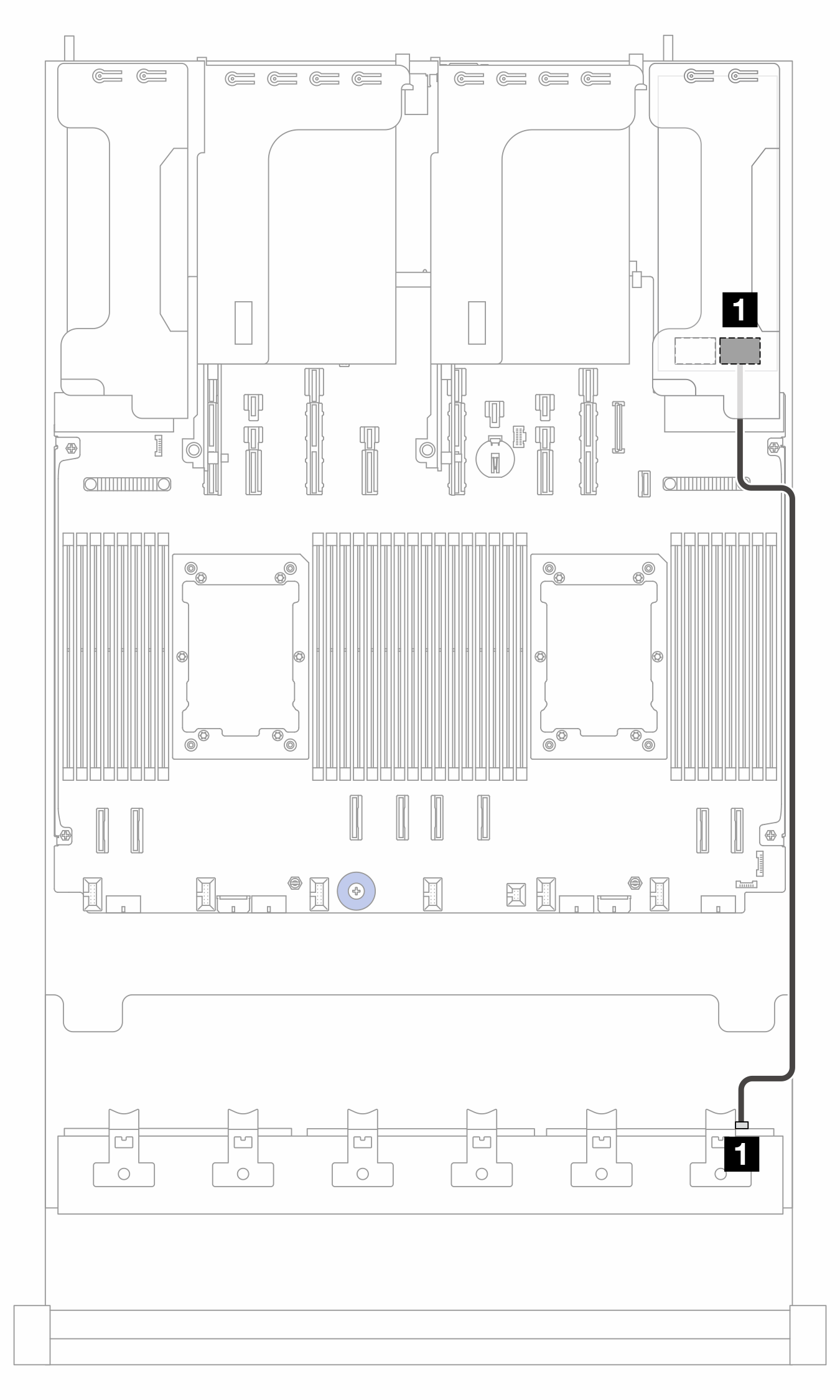

| 1 BP3: SAS | 1 8i 어댑터: C0 | 900mm |
