Anschlüsse für Stromversorgungsplatine
Mithilfe der Informationen in diesem Abschnitt können Sie die Anschlüsse an der Stromversorgungsplatine identifizieren.
Es gibt zwei Arten von Stromversorgungsplatinen. Beziehen Sie sich auf den Typ, den Sie sehen.
Stromversorgungsplatinen-Typ 1

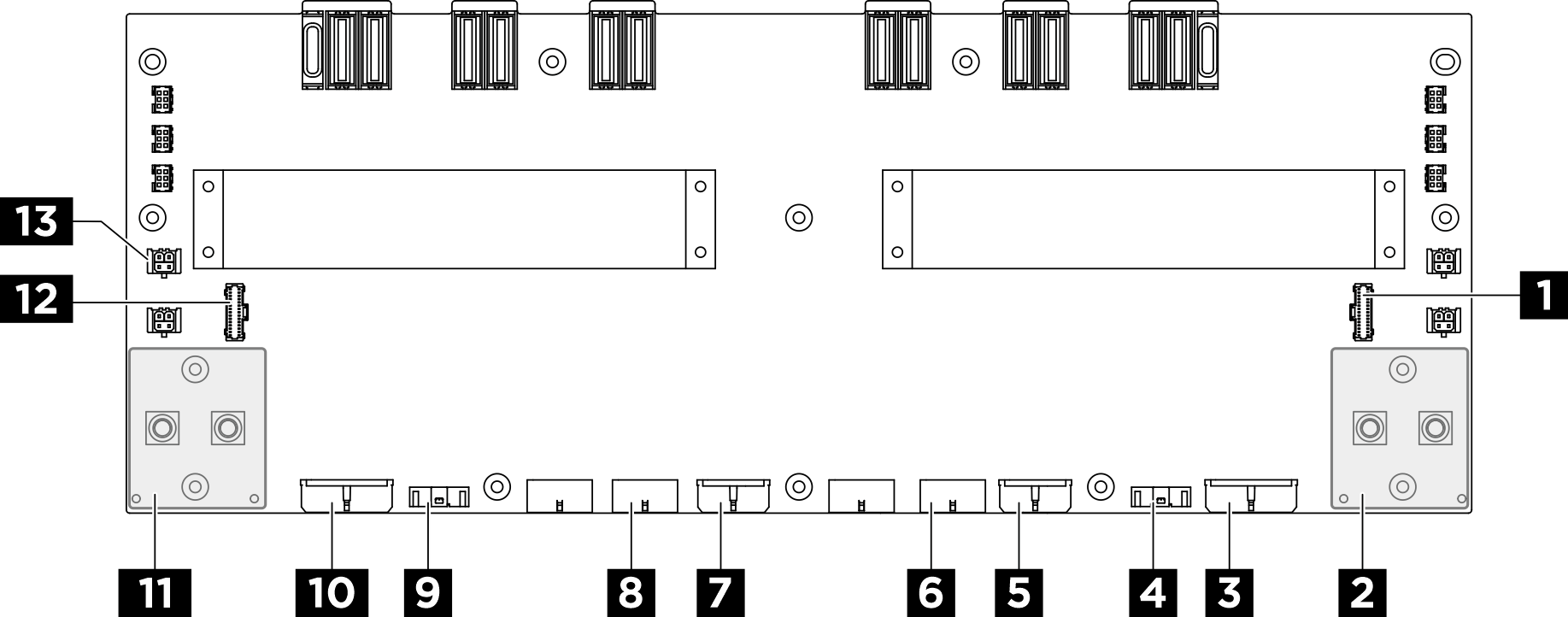

Abbildung 1. Anschlüsse für Stromversorgungsplatine
| 1 PSU-Interposer-Seitenbandanschluss 2 (PIB SB2) | 2 GPU-Baseboard: Rechter Netzteilanschluss (GPU PWR) |
| 3 Netzteilanschluss 2 der PCIe-Switch-Platine (FRONT RISER PWR2) | 4 Seitenbandanschluss 2 der PCIe-Switch-Platine (SWSB2) |
| 5 Netzteilanschluss der Rückwandplatine 2 (BP2 PWR) | 6 Netzteilanschluss der vorderen Lüfterplatine (FRONT FAN PWR) |
| 7 NVSwitch-Kühlplattenmodul: Anschluss für Flüssigkeitserkennungssensormodul (LEAK CONN) | 8 Netzteilanschluss 1 der Rückwandplatine (BP1 PWR) |
| 9 Netzteilanschluss der hinteren Lüfterplatine (REAR FAN PWR2) | 10 Seitenbandanschluss 1 der PCIe-Switch-Platine (SWSB1) |
| 11 Netzteilanschluss 1 der PCIe-Switch-Platine (FRONT RISER PWR1) | 12 GPU-Baseboard: Linker Netzteilanschluss (GPU PWR) |
| 13 PSU-Interposer-Seitenbandanschluss 1 (PIB SB1) |
Stromversorgungsplatinen-Typ 2
Abbildung 2. Anschlüsse für Stromversorgungsplatine
| 1 PSU-Interposer-Seitenbandanschluss 2 (PIB SB2) | 2 GPU-Baseboard: Rechter Netzteilanschluss (GPU PWR) |
| 3 Netzteilanschluss 2 der PCIe-Switch-Platine (F-RISER PWR2) | 4 Seitenbandanschluss 2 der PCIe-Switch-Platine (SWSB2) |
| 5 Netzteilanschluss der Rückwandplatine 2 (BP2 PWR) | 6 Netzteilanschluss der vorderen Lüfterplatine (F-FAN PWR) |
| 7 Netzteilanschluss der Rückwandplatine 1 (BP1 PWR) | 8 Netzteilanschluss der hinteren Lüfterplatine (R-FAN PWR2) |
| 9 Seitenbandanschluss 1 der PCIe-Switch-Platine (SWSB1) | 10 Netzteilanschluss 1 der PCIe-Switch-Platine (F-RISER PWR1) |
| 11 Linker Netzteilanschluss für GPU-Baseboard (GPU PWR) | 12 PSU-Interposer-Seitenbandanschluss 1 (PIB SB1) |
| 13 NVSwitch-Kühlplattenmodul: Anschluss für Flüssigkeitserkennungssensormodul (LEAK 1) |
