ขั้วต่อแผงจ่ายไฟ

ดูส่วนนี้เพื่อค้นหาขั้วต่อบนแผงจ่ายไฟ

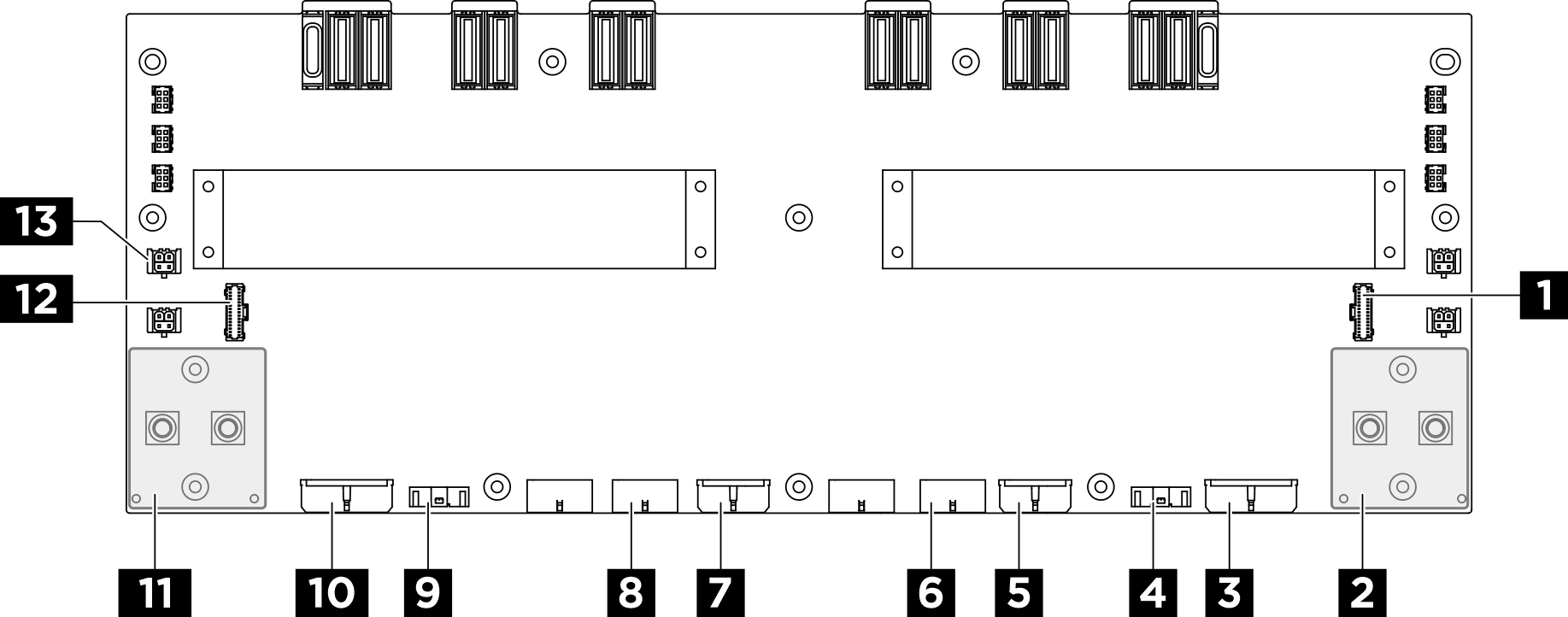

รูปที่ 1. ขั้วต่อแผงจ่ายไฟ

1 ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 2 (PIB SB2)	2 ขั้วต่อไฟฟ้าบนแผงวงจรหลัก GPU ด้านขวา (GPU PWR)
3 ขั้วต่อไฟฟ้าแผงสวิตช์ PCIe 2 (FRONT RISER PWR2)	4 ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 2 (SWSB2)
5 ขั้วต่อไฟฟ้าของแบ็คเพลน 2 (BP2 PWR)	6 ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหน้า (FRONT FAN PWR)
7 ขั้วต่อเซนเซอร์ตรวจจับการรั่วไหลของโมดูลแผ่นระบายความร้อน NVSwitch (LEAK CONN)	8 ขั้วต่อไฟฟ้าของแบ็คเพลน 1 (BP1 PWR)
9 ขั้วต่อไฟฟ้าแผงควบคุมพัดลมด้านหลัง (REAR FAN PWR2)	10 ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 1 (SWSB1)
11 ขั้วต่อไฟฟ้าแผงสวิตช์ PCIe 1 (FRONT RISER PWR1)	12 ขั้วต่อไฟฟ้าบนแผงวงจรหลัก GPU ด้านซ้าย (GPU PWR)
13 ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 1 (PIB SB1)
