전원 분배 보드 커넥터
이 섹션을 참조하여 전원 분배 보드에서 커넥터를 찾으십시오.
두 가지 유형의 전원 분배 보드가 있습니다. 해당하는 유형을 참조하십시오.
전원 분배 보드 유형 1

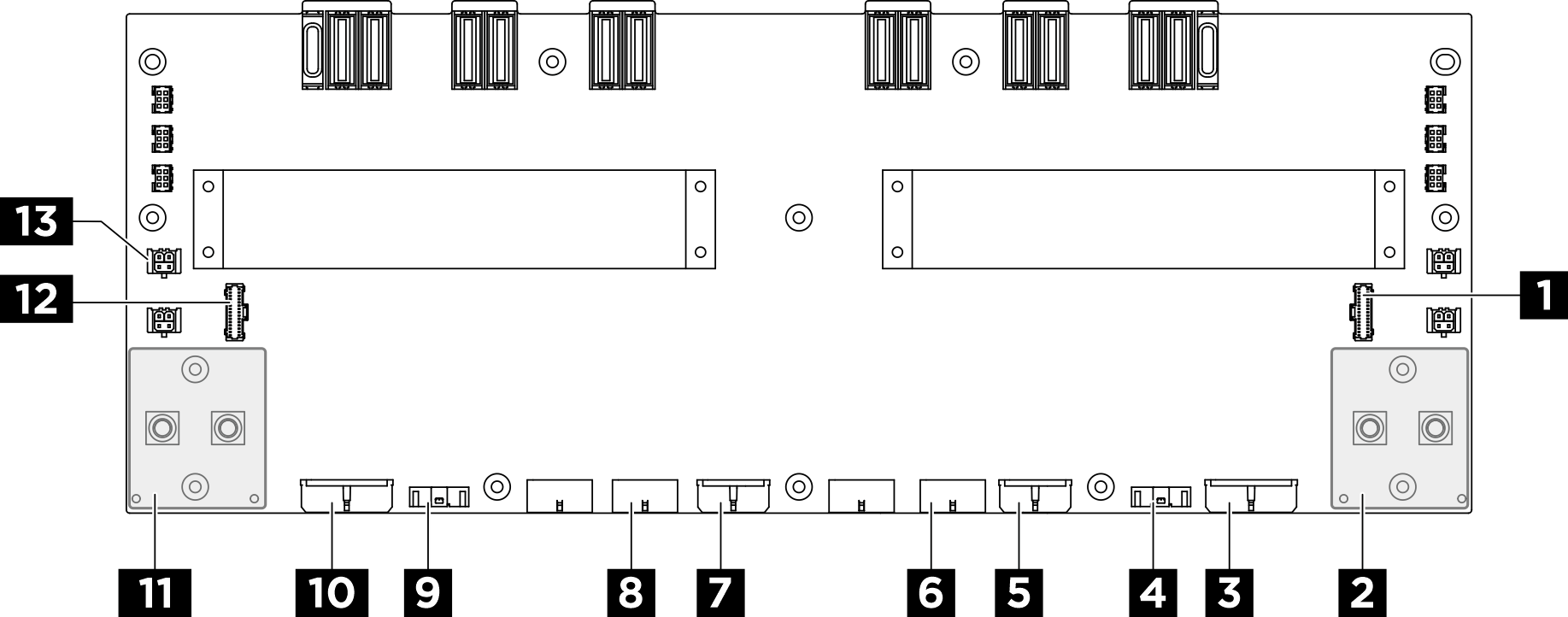

그림 1. 전원 분배 보드 커넥터
| 1 PSU 인터포저 사이드밴드 커넥터 2(PIB SB2) | 2 오른쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
| 3 PCIe 스위치 보드 전원 커넥터 2(FRONT RISER PWR2) | 4 PCIe 스위치 보드 사이드밴드 커넥터 2(SWSB2) |
| 5 백플레인 2 전원 커넥터(BP2 PWR) | 6 앞면 팬 컨트롤 보드 전원 커넥터(FRONT FAN PWR) |
| 7 NVSwitch 냉각판 모듈 누수 센서 모듈 커넥터(LEAK CONN) | 8 백플레인 1 전원 커넥터(BP1 PWR) |
| 9 뒷면 팬 컨트롤 보드 전원 커넥터(REAR FAN PWR2) | 10 PCIe 스위치 보드 사이드밴드 커넥터 1(SWSB1) |
| 11 PCIe 스위치 보드 전원 커넥터 1(FRONT RISER PWR1) | 12 왼쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
| 13 PSU 인터포저 사이드밴드 커넥터 1(PIB SB1) |
전원 분배 보드 유형 2
그림 2. 전원 분배 보드 커넥터
| 1 PSU 인터포저 사이드밴드 커넥터 2(PIB SB2) | 2 오른쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
| 3 PCIe 스위치 보드 전원 커넥터 2(F-RISER PWR2) | 4 PCIe 스위치 보드 사이드밴드 커넥터 2(SWSB2) |
| 5 백플레인 2 전원 커넥터(BP2 PWR) | 6 앞면 팬 컨트롤 보드 전원 커넥터(F-FAN PWR) |
| 7 백플레인 1 전원 커넥터(BP1 PWR) | 8 뒷면 팬 컨트롤 보드 전원 커넥터(R-FAN PWR2) |
| 9 PCIe 스위치 보드 사이드밴드 커넥터 1(SWSB1) | 10 PCIe 스위치 보드 전원 커넥터 1(F-RISER PWR1) |
| 11 왼쪽 GPU 베이스보드 전원 커넥터(GPU PWR) | 12 PSU 인터포저 사이드밴드 커넥터 1(PIB SB1) |
| 13 NVSwitch 냉각판 모듈 누수 센서 모듈 커넥터(LEAK 1) |
