Connecteurs du tableau de distribution

Consultez cette section pour localiser les connecteurs présents sur le tableau de distribution.

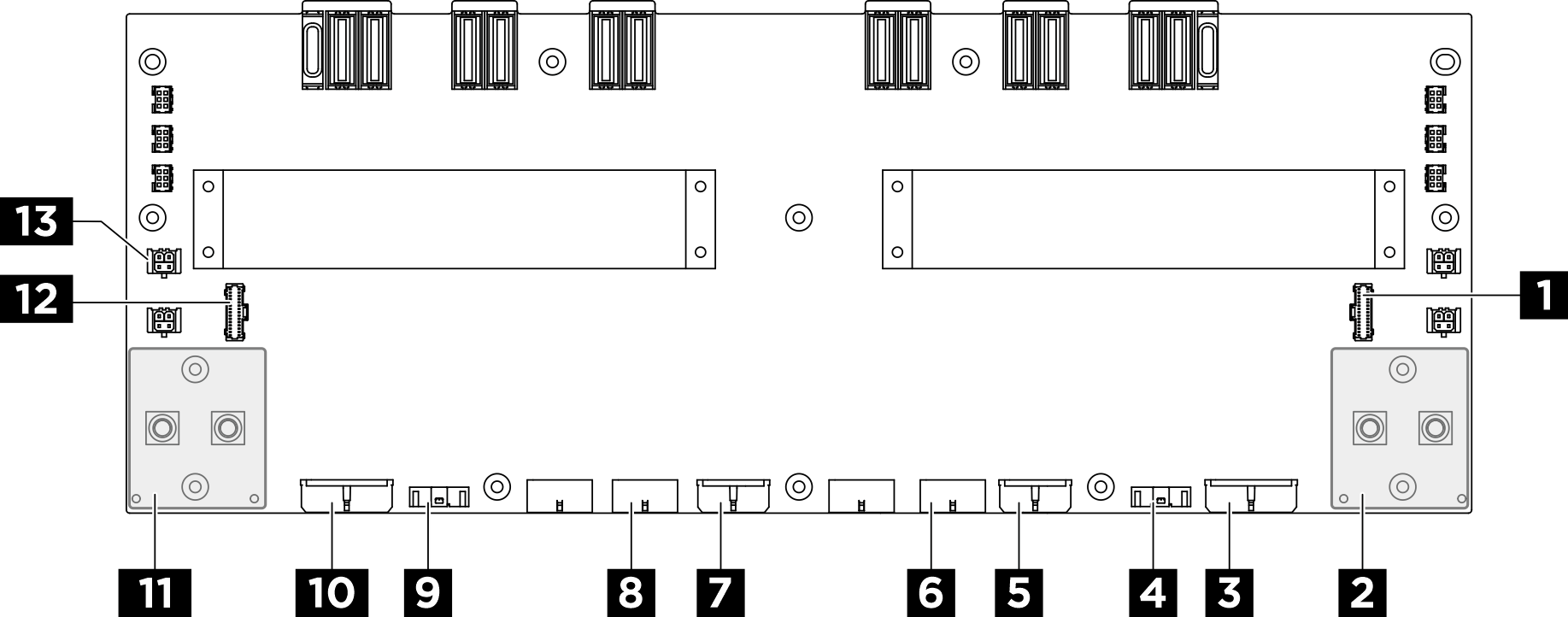

Figure 1. Connecteurs du tableau de distribution

1 Connecteur 2 de bande latérale de l’interposeur du PSU (PIB SB2)	2 Connecteur d’alimentation droit de la carte mère du GPU (GPU PWR)
3 Connecteur 2 d’alimentation du tableau de commutation PCIe (FRONT RISER PWR2)	4 Connecteur 2 de bande latérale du tableau de commutation PCIe (SWSB2)
5 Connecteur d’alimentation du fond de panier 2 (BP2 PWR)	6 Connecteur d’alimentation de la carte de contrôleur de ventilation avant (FRONT FAN PWR)
7 Connecteur du capteur de détection de fuite du module de plaque froide NVSwitch (LEAK CONN)	8 Connecteur 1 d’alimentation du fond de panier (BP1 PWR)
9 Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (REAR FAN PWR2)	10 Connecteur 1 de bande latérale du tableau de commutation PCIe (SWSB1)
11 Connecteur 1 d’alimentation du tableau de commutation PCIe (FRONT RISER PWR1)	12 Connecteur d’alimentation gauche de la carte mère du GPU (GPU PWR)
13 Connecteur 1 de bande latérale de l’interposeur du PSU (PIB SB1)
