Conectores de placa de distribución de alimentación

Consulte esta sección para localizar los conectores en la placa de distribución de alimentación.

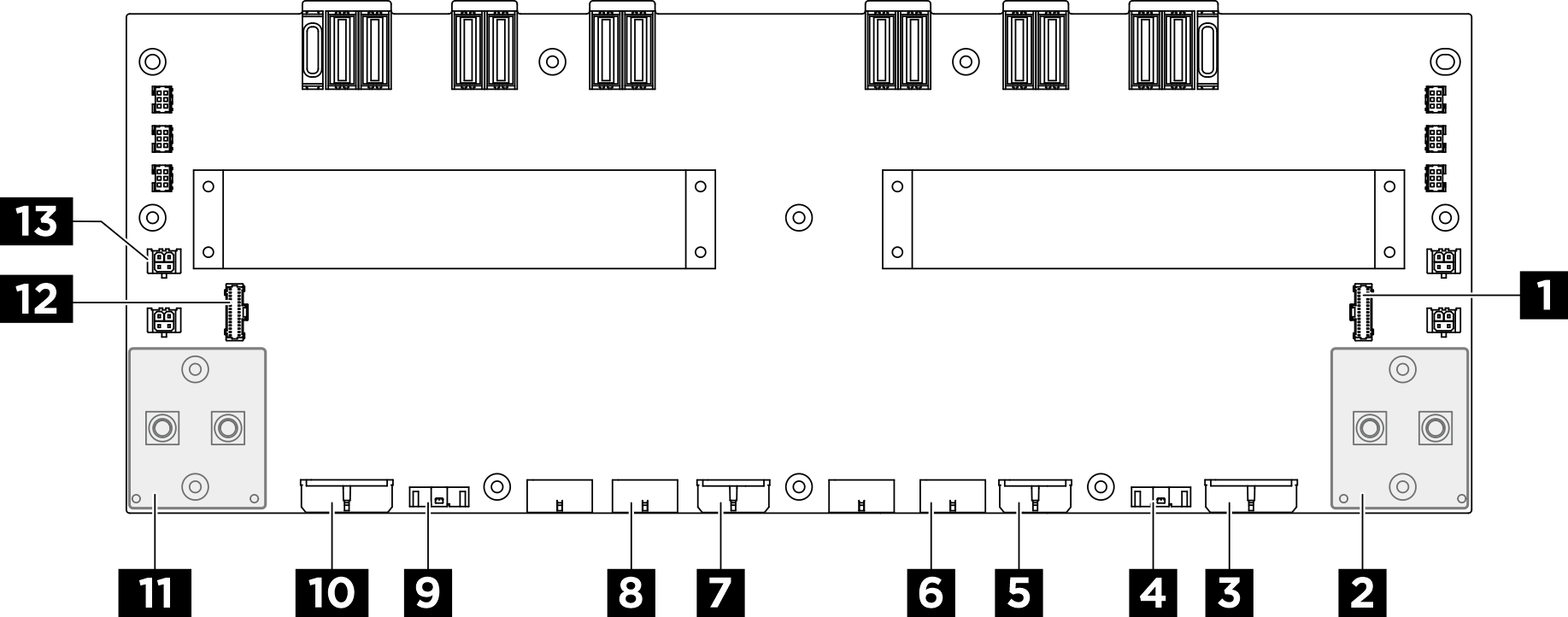

Figura 1. Conectores de placa de distribución de alimentación

1 Conector de banda lateral de la tarjeta de interposición de la PSU 2 (PIB SB2)	2 Conector de alimentación de la placa base de GPU del lado derecho (GPU PWR)
3 Conector de alimentación de la placa del conmutador PCIe 2 (FRONT RISER PWR2)	4 Conector de banda lateral de la placa del conmutador PCIe 2 (SWSB2)
5 Conector de alimentación de la placa posterior 2 (BP2 PWR)	6 Conector de alimentación de la placa de control del ventilador frontal (FRONT FAN PWR)
7 Conector del sensor de detección de filtraciones del módulo de la placa de frío NVSwitch (LEAK CONN)	8 Conector de alimentación de la placa posterior 1 (BP1 PWR)
9 Conector de alimentación de la placa de control del ventilador posterior (REAR FAN PWR2)	10 Conector de banda lateral de la placa del conmutador PCIe 1 (SWSB1)
11 Conector de alimentación 1 de la placa del conmutador PCIe 1 (FRONT RISER PWR1)	12 Conector de alimentación de la placa base de GPU del lado izquierdo (GPU PWR)
13 Conector de banda lateral de la tarjeta de interposición de la PSU 1 (PIB SB1)
