Conectores da placa de distribuição de energia
Consulte esta seção para localizar os conectores na placa de distribuição de energia.
Existem dois tipos de placa de distribuição de energia. Consulte o tipo observado.
Placa de distribuição de energia tipo 1

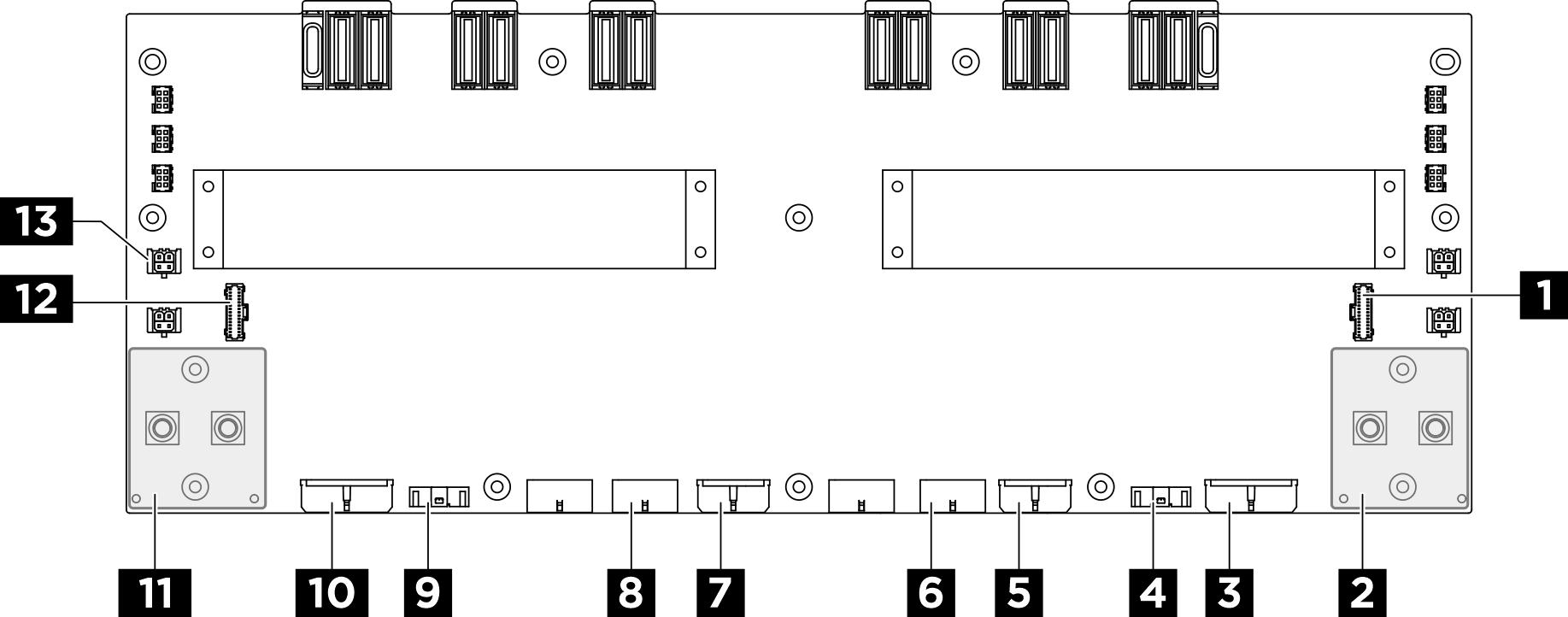

Figura 1. Conectores da placa de distribuição de energia
| 1 Conector lateral da placa de interposição de PSU 2 (PIB SB2) | 2 Conector de energia da placa-base da GPU direita (GPU PWR) |
| 3 Conector de energia da placa de comutador PCIe 2 (FRONT RISER PWR2) | 4 Conector lateral da placa de comutador PCIe 2 (SWSB2) |
| 5 Conector de energia do backplane 2 (BP2 PWR) | 6 Conector de energia da placa de controle do ventilador frontal (FRONT FAN PWR) |
| 7 Conector do módulo do sensor de vazamento do módulo de placa fria NVSwitch (LEAK CONN) | 8 Conector de energia do backplane 1 (BP1 PWR) |
| 9 Conector de energia da placa de controle do ventilador traseiro (REAR FAN PWR2) | 10 Conector lateral da placa de comutador PCIe 1 (SWSB1) |
| 11 Conector de energia da placa de comutador PCIe 1 (FRONT RISER PWR1) | 12 Conector de energia da placa-base da GPU esquerda (GPU PWR) |
| 13 Conector lateral da placa de interposição de PSU 1 (PIB SB1) |
Placa de distribuição de energia tipo 2
Figura 2. Conectores da placa de distribuição de energia
| 1 Conector lateral da placa de interposição de PSU 2 (PIB SB2) | 2 Conector de energia da placa-base da GPU direita (GPU PWR) |
| 3 Conector de energia da placa de comutador PCIe 2 (F-RISER PWR2) | 4 Conector lateral da placa de comutador PCIe 2 (SWSB2) |
| 5 Conector de energia do backplane 2 (BP2 PWR) | 6 Conector de energia da placa de controle do ventilador frontal (F-FAN PWR) |
| 7 Conector de energia do backplane 1 (BP1 PWR) | 8 Conector de energia da placa de controle do ventilador traseiro (R-FAN PWR2) |
| 9 Conector lateral da placa de comutador PCIe 1 (SWSB1) | 10 Conector de energia da placa de comutador PCIe 1 (F-RISER PWR1) |
| 11 Conector de energia da placa-base da GPU esquerda (GPU PWR) | 12 Conector lateral da placa de interposição de PSU 1 (PIB SB1) |
| 13 Conector do módulo do sensor de vazamento do módulo de placa fria do NVSwitch (LEAK 1) |
