Connettori della scheda di distribuzione dell'alimentazione

Vedere questa sezione per individuare i connettori sulla scheda di distribuzione dell'alimentazione.

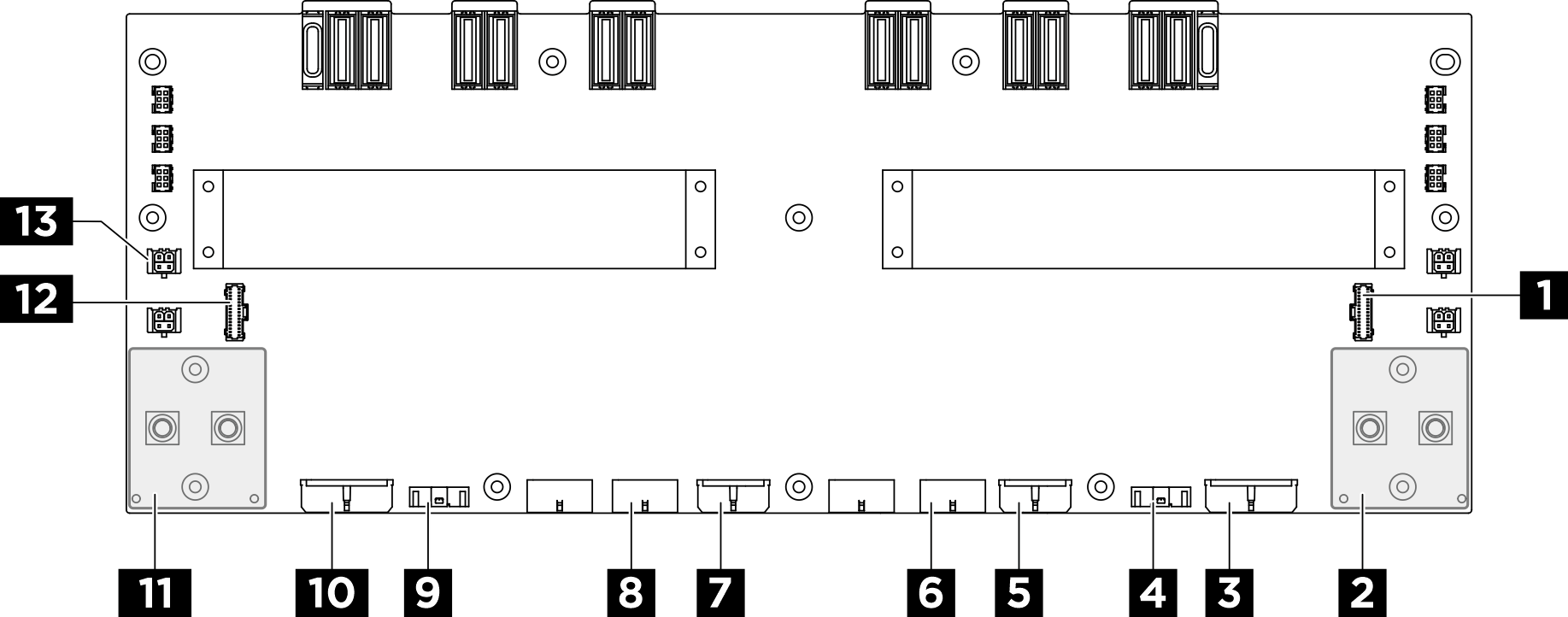

Figura 1. Connettori della scheda di distribuzione dell'alimentazione

1 Connettore laterale dell'interposer PSU 2 (PIB SB2)	2 Connettore di alimentazione della scheda di base GPU destra (GPU PWR)
3 Connettore di alimentazione 2 della scheda dello switch PCIe (FRONT RISER PWR2)	4 Connettore laterale 2 della scheda dello switch PCIe (SWSB2)
5 Connettore di alimentazione backplane 2 (BP2 PWR)	6 Connettore di alimentazione della scheda di controllo della ventola anteriore (FRONT FAN PWR)
7 Connettore del sensore di rilevamento delle perdite del modulo piastra a freddo NVSwitch (LEAK CONN)	8 Connettore di alimentazione backplane 1 (BP1 PWR)
9 Connettore di alimentazione della scheda di controllo della ventola posteriore (REAR FAN PWR2)	10 Connettore laterale 1 della scheda dello switch PCIe (SWSB1)
11 Connettore di alimentazione 1 della scheda dello switch PCIe (FRONT RISER PWR1)	12 Connettore di alimentazione della scheda di base GPU sinistra (GPU PWR)
13 Connettore laterale dell'interposer PSU 1 (PIB SB1)
