分電盤コネクター

分電盤のコネクターを取り付けるには、このセクションを参照してください。

分電盤には 2 つのタイプがあります。表示されるタイプを参照してください。

分電盤タイプ 1

図 1. 分電盤コネクター
Power distribution board connectors
1 PSU 変換コネクター側波帯コネクター 2 (PIB SB2)2 右の GPU ベースボード電源コネクター (GPU PWR)
3 PCIe スイッチ・ボード電源コネクター 2 (FRONT RISER PWR2)4 PCIe スイッチ・ボード側波帯コネクター 2 (SWSB2)
5 バックプレーン 2 電源コネクター (BP2 PWR)6 前面ファン制御ボード電源コネクター (FRONT FAN PWR)
7 NVSwitch コールド・プレート・モジュールの漏水検知センサー・モジュール・コネクター (LEAK CONN)8 バックプレーン 1 電源コネクター (BP1 PWR)
9 背面ファン制御ボード電源コネクター (REAR FAN PWR2)10 PCIe スイッチ・ボード側波帯コネクター 1 (SWSB1)
11 PCIe スイッチ・ボード電源コネクター 1 (FRONT RISER PWR1)12 左 GPU ベースボード電源コネクター (GPU PWR)
13 PSU 変換コネクター側波帯コネクター 1 (PIB SB1)

分電盤タイプ 2

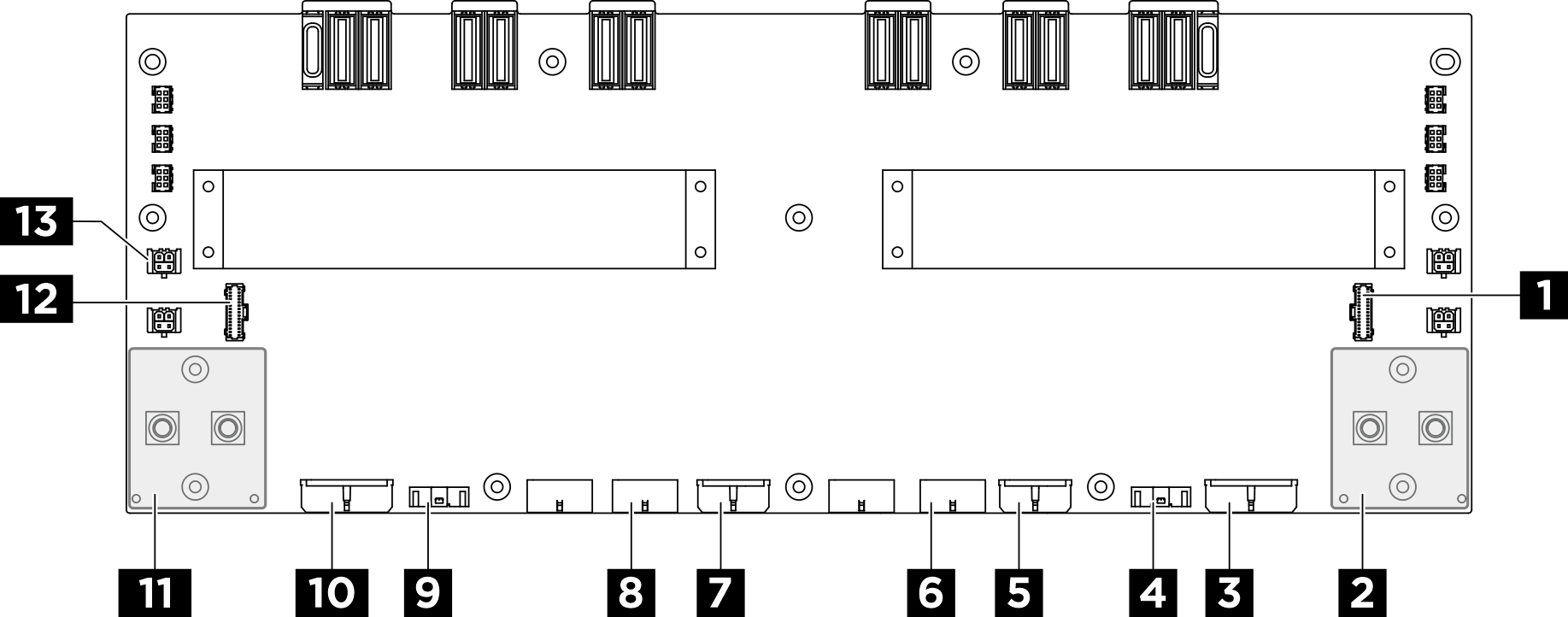

図 2. 分電盤コネクター
Power distribution board connectors
1 PSU 変換コネクター側波帯コネクター 2 (PIB SB2)2 右の GPU ベースボード電源コネクター (GPU PWR)
3 PCIe スイッチ・ボード電源コネクター 2 (F-RISER PWR2)4 PCIe スイッチ・ボード側波帯コネクター 2 (SWSB2)
5 バックプレーン 2 電源コネクター (BP2 PWR)6 前面ファン制御ボード電源コネクター (F-FAN PWR)
7 バックプレーン 1 電源コネクター (BP1 PWR)8 背面ファン制御ボード電源コネクター (R-FAN PWR2)
9 PCIe スイッチ・ボード側波帯コネクター 1 (SWSB1)10 PCIe スイッチ・ボード電源コネクター1 (F-RISER PWR1)
11 左 GPU ベースボード電源コネクター (GPU PWR)12 PSU 変換コネクター側波帯コネクター 1 (PIB SB1)
13 NVSwitch コールド・プレート・モジュールの漏水センサー・モジュール・コネクター (LEAK 1)
