電源配送板接頭

請參閱本節以找出電源配送板上的接頭。

電源配送板有兩種類型。請參考您看到的類型。

電源配送板類型 1

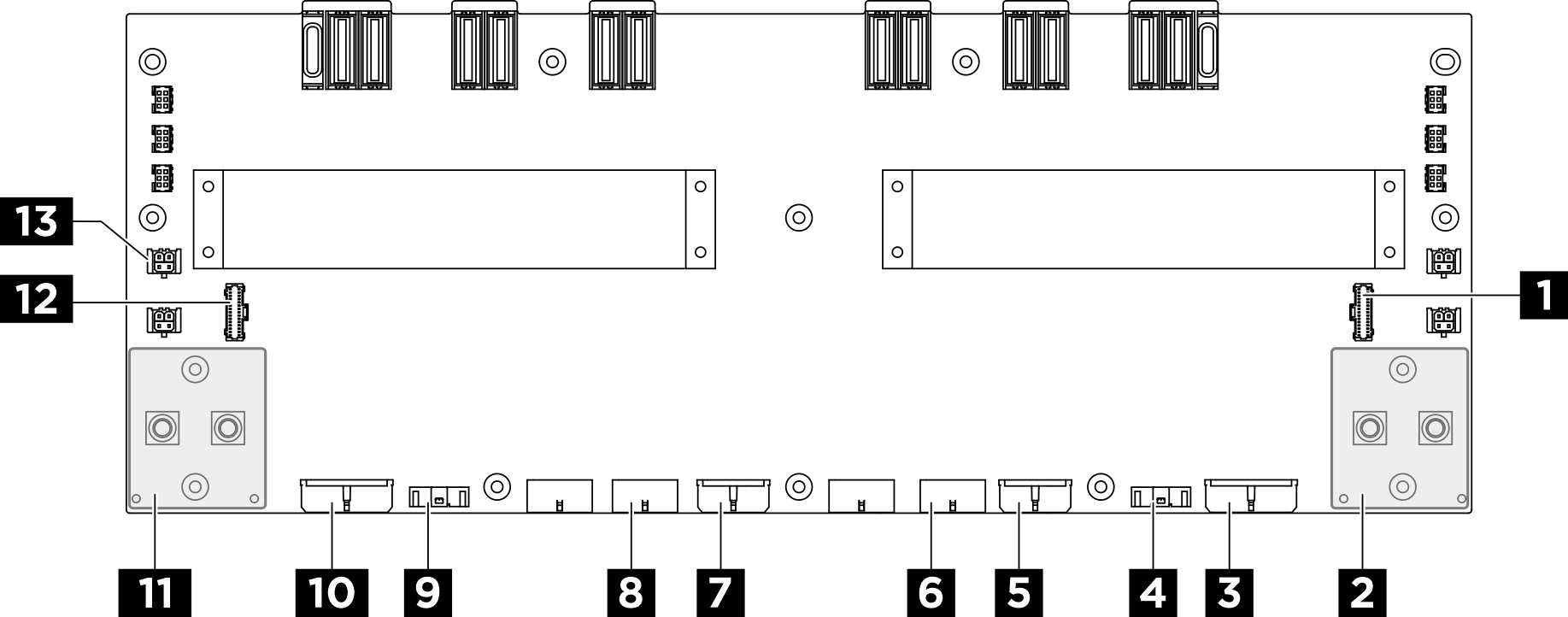

圖 1. 電源配送板接頭
Power distribution board connectors
1 PSU 轉插卡側頻接頭 2 (PIB SB2)2 右 GPU 基板電源接頭 (GPU PWR)
3 PCIe 交換器板電源接頭 2 (FRONT RISER PWR2)4 PCIe 交換器板側頻接頭 2 (SWSB2)
5 背板 2 電源接頭 (BP2 PWR)6 前方風扇控制板電源接頭 (FRONT FAN PWR)
7 NVSwitch 水冷板模組洩漏感應器模組接頭 (LEAK CONN)8 背板 1 電源接頭 (BP1 PWR)
9 後方風扇控制板電源接頭 (REAR FAN PWR2)10 PCIe 交換器板側頻接頭 1 (SWSB1)
11 PCIe 交換器板電源接頭 1 (FRONT RISER PWR1)12 左 GPU 基板電源接頭 (GPU PWR)
13 PSU 轉插卡側頻接頭 1 (PIB SB1)

電源配送板類型 2

圖 2. 電源配送板接頭
Power distribution board connectors
1 PSU 轉插卡側頻接頭 2 (PIB SB2)2 右 GPU 基板電源接頭 (GPU PWR)
3 PCIe 交換器板電源接頭 2 (F-RISER PWR2)4 PCIe 交換器板側頻接頭 2 (SWSB2)
5 背板 2 電源接頭 (BP2 PWR)6 前方風扇控制板電源接頭 (F-FAN PWR)
7 背板 1 電源接頭 (BP1 PWR)8 後方風扇控制板電源接頭 (R-FAN PWR2)
9 PCIe 交換器板側頻接頭 1 (SWSB1)10 PCIe 交換器板電源接頭 1 (F-RISER PWR1)
11 左 GPU 基板電源接頭 (GPU PWR)12 PSU 轉插卡側頻接頭 1 (PIB SB1)
13 NVSwitch 水冷板模組洩漏感應器模組接頭 (LEAK 1)
