PCIe ライザー 1 のケーブル配線
PCIe ライザー 1 のケーブル配線の方法については、このセクションの手順に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
各信号ケーブルのラベルは、接続元と接続先を示しています。この情報は、RY-X および P Z という形式です。Y は PCIe ライザー番号、X はライザー・カード上のコネクター、Z はシステム・ボード・アセンブリー上のコネクターを示します。
サーバー・モデルに応じて配線計画を選択します。
2 スロットの PCIe ライザー 1 を搭載したサーバー・モデル

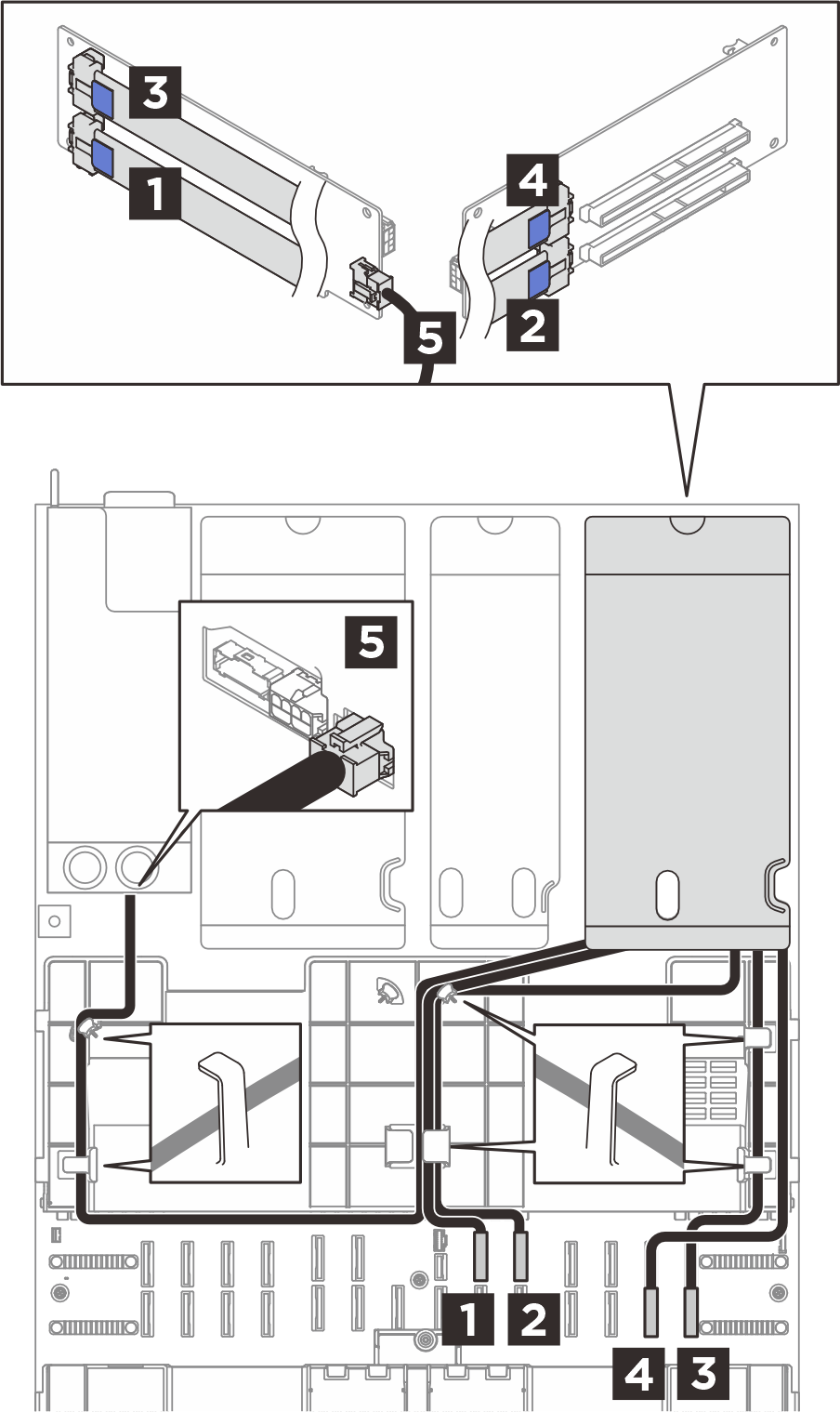

図 1. 2 スロットの PCIe ライザー 1 のケーブル配線
注
x8/x8 ライザー 1 構成の場合は、1R1、3R3、および 5電源のみを接続します。
| 始点 (PCIe ライザー) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1 R1 | 1 P20 | MCIO x8 - Swift x8 (440 mm、フラット 140 mm) |
2 R2 | 2 P21 | MCIO x8 - Swift x8 (360 mm) |
3 R3 | 3 P14 | MCIO x8 - Swift x8 (580 mm、フラット 140 mm) |
4 R4 | 4 P13 | MCIO x8 - Swift x8 (420 mm) |
5 電源 | 5 PDB: ライザー電源 |
|
注
x8/x8 構成の場合は、1、3、および 5 のみを接続します。
3 スロットの PCIe ライザー 1 を搭載したサーバー・モデル

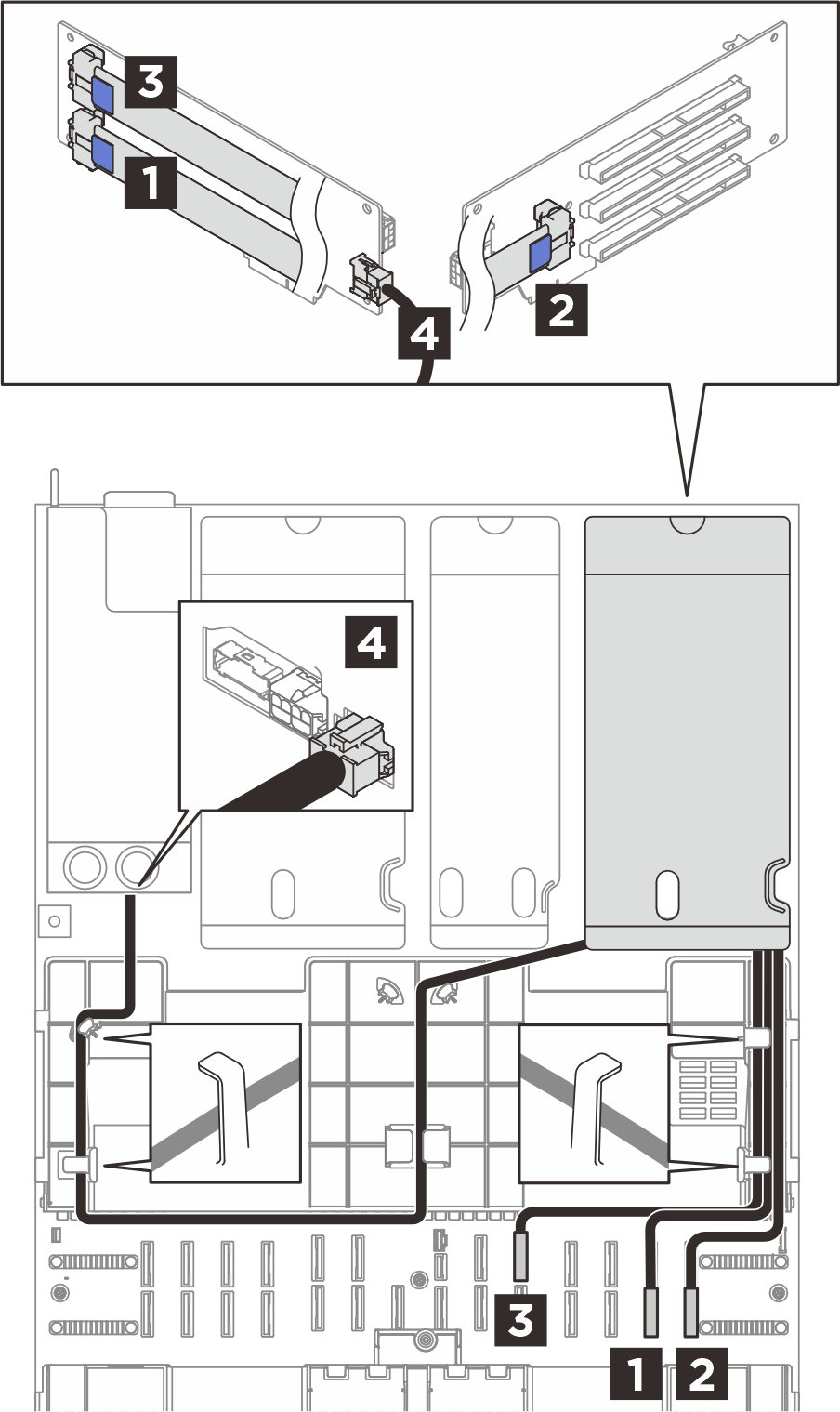

図 2. 3 スロットの PCIe ライザー 1 のケーブル配線
| 始点 (PCIe ライザー) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1 R1 | 1 P13 | MCIO x8 - Swift x8 (540 mm、フラット 140 mm) |
2 R2 | 2 P14 | MCIO x8 - Swift x8 (380 mm) |
3 R3 | 3 P21 | MCIO x8 - Swift x8 (600 mm、フラット 140 mm) |
4 電源 | 4 PDB: ライザー電源 |
|
