PCIe 라이저 1 케이블 배선
이 섹션의 지침에 따라 PCIe 라이저 1의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
각 신호 케이블의 레이블은 연결 소스와 대상을 나타냅니다. 이 정보는 RY-X 및 P Z 형식입니다. 여기서 Y는 PCIe 라이저 번호를 나타내고, X는 라이저 카드의 커넥터를 나타내며 Z는 시스템 보드 어셈블리의 커넥터를 나타냅니다.
서버 모델에 따라 배선 계획을 선택하십시오.
2슬롯 PCIe 라이저 1이 지원되는 서버 모델

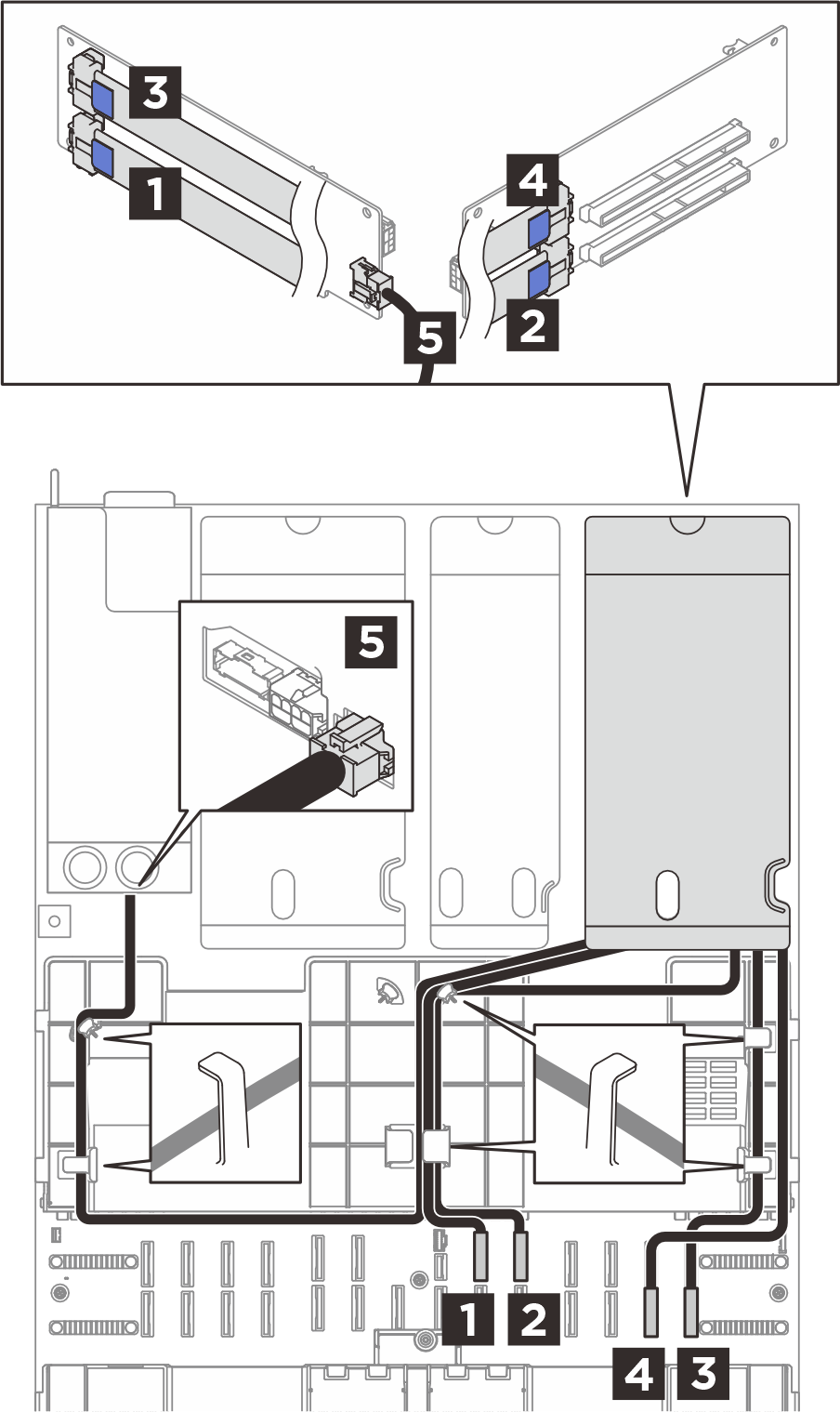

그림 1. 2슬롯 PCIe 라이저 1의 케이블 배선
주
x8/x8 라이저 1 구성의 경우 1R1, 3R3 및 5전원만 연결하십시오.
| 시작(PCIe 라이저) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1 R1 | 1 P20 | MCIO x8 - Swift x8(440mm, 일자 140mm) |
2 R2 | 2 P21 | MCIO x8 - Swift x8(360mm) |
3 R3 | 3 P14 | MCIO x8 - Swift x8(580mm, 일자 140mm) |
4 R4 | 4 P13 | MCIO x8 - Swift x8(420mm) |
5 전원 | 5 PDB: 라이저 전원 |
|
주
x8/x8 구성의 경우 1, 3 및 5만 연결합니다
3슬롯 PCIe 라이저 1이 지원되는 서버 모델

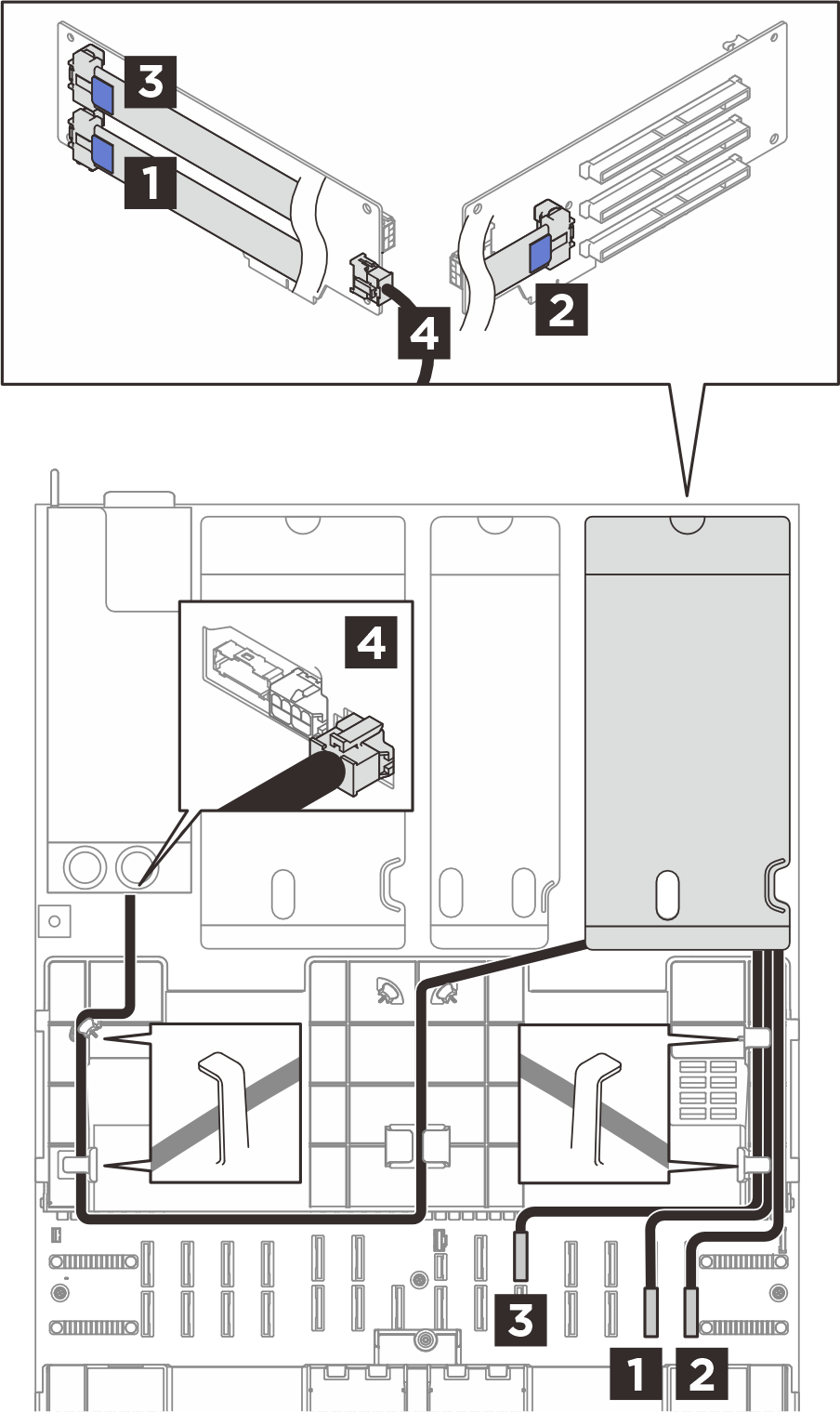

그림 2. 3슬롯 PCIe 라이저 1의 케이블 배선
| 시작(PCIe 라이저) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1 R1 | 1 P13 | MCIO x8 - Swift x8(540mm, 일자 140mm) |
2 R2 | 2 P14 | MCIO x8 - Swift x8(380mm) |
3 R3 | 3 P21 | MCIO x8 - Swift x8(600mm, 일자 140mm) |
4 전원 | 4 PDB: 라이저 전원 |
|
