PCIe 擴充卡 1 纜線佈線
請依照本節中的指示，瞭解如何為 PCIe 擴充卡 1 進行纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。
每條信號線上的標籤表示連接的來源和目的地。此資訊的格式為 RY-X 和 P Z。其中 Y 表示 PCIe 擴充卡編號，X 表示擴充卡上的接頭，Z 表示主機板組件上的接頭。
根據伺服器型號選擇佈線方案。
配備 2 插槽 PCIe 擴充卡 1 的伺服器型號

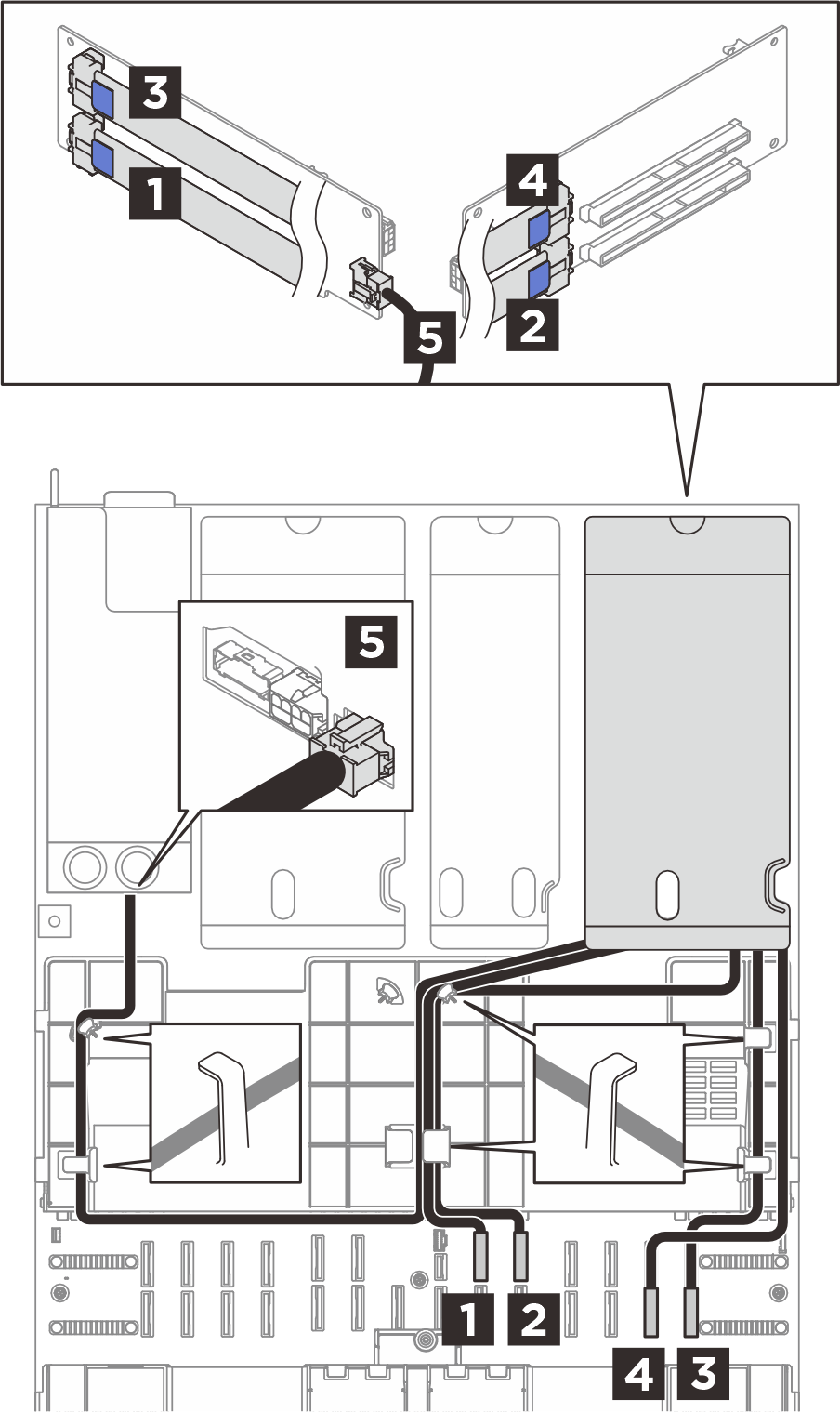

圖 1. 2 插槽 PCIe 擴充卡 1 的纜線佈線
註
對於 x8/x8 擴充卡 1 配置，僅連接 1R1、3R3 和 5電源。
| 從（PCIe 擴充卡） | 到（主機板組件） | 纜線 |
|---|---|---|
1 R1 | 1 P20 | MCIO x8 至 Swift x8（440 公釐，扁平 140 公釐） |
2 R2 | 2 P21 | MCIO x8 至 Swift x8（360 公釐） |
3 R3 | 3 P14 | MCIO x8 至 Swift x8（580 公釐，扁平 140 公釐） |
4 R4 | 4 P13 | MCIO x8 至 Swift x8（420 公釐） |
5 電源 | 5 PDB：擴充卡電源 |
|
註
對於 x8/x8 配置，僅連接 1、3 和 5
配備 3 插槽 PCIe 擴充卡 1 的伺服器型號

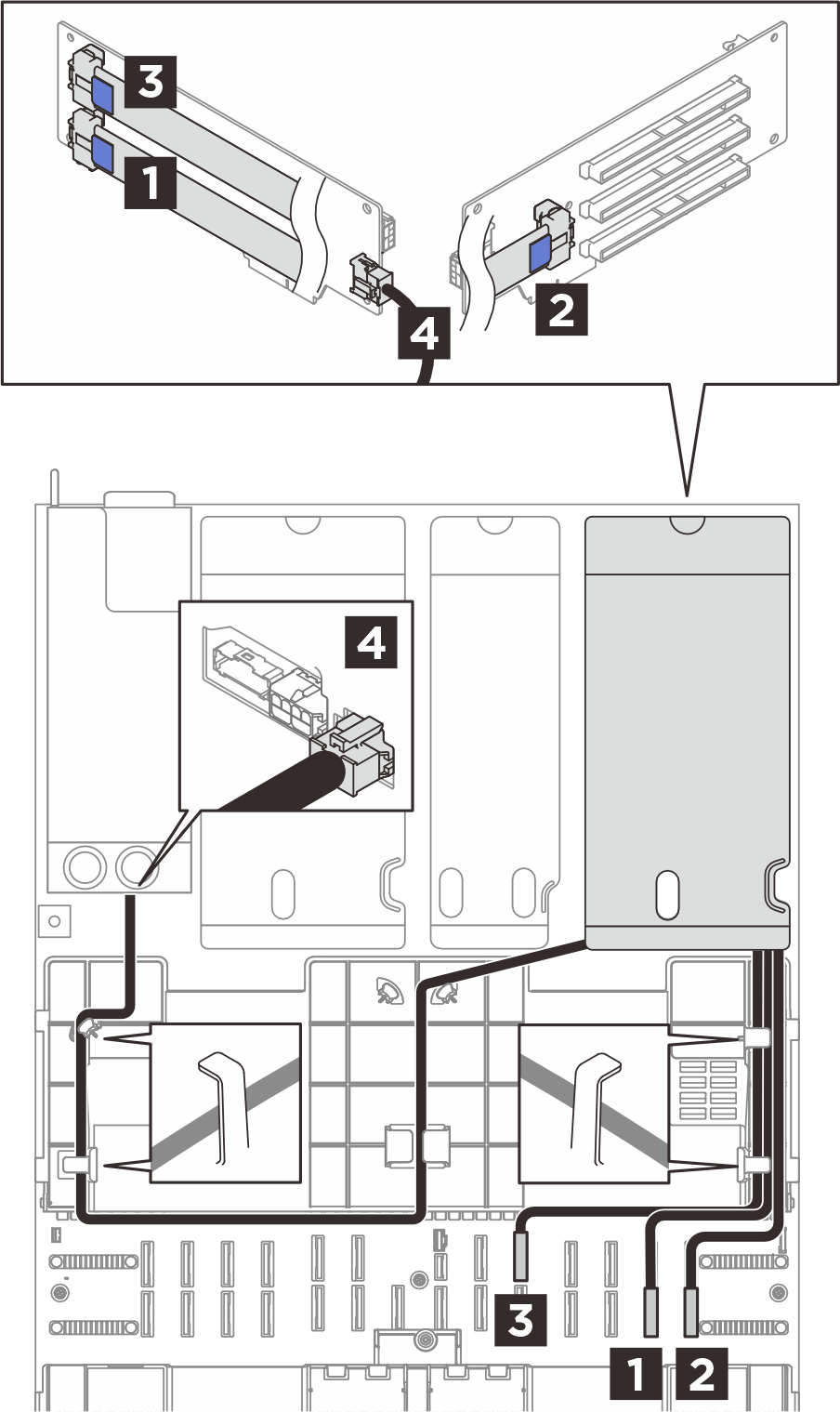

圖 2. 3 插槽 PCIe 擴充卡 1 的纜線佈線
| 從（PCIe 擴充卡） | 到（主機板組件） | 纜線 |
|---|---|---|
1 R1 | 1 P13 | MCIO x8 至 Swift x8（540 公釐，扁平 140 公釐） |
2 R2 | 2 P14 | MCIO x8 至 Swift x8（380 公釐） |
3 R3 | 3 P21 | MCIO x8 至 Swift x8（600 公釐，扁平 140 公釐） |
4 電源 | 4 PDB：擴充卡電源 |
|
