การเดินสายตัวยก PCIe 1

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe 1

หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 11, 22, 33, ... nn

  • สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย

  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

  • ป้ายบนแต่ละสายสัญญาณจะระบุที่มาและปลายทางของการเชื่อมต่อ ข้อมูลบนป้ายจะอยู่ในรูปแบบ RY-X และ P Z โดยที่ Y ระบุหมายเลขตัวยก PCIe X ระบุขั้วต่อบนการ์ดตัวยก และ Z ระบุขั้วต่อบนส่วนประกอบแผงระบบ

รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe 1 แบบ 2 ช่องเสียบ

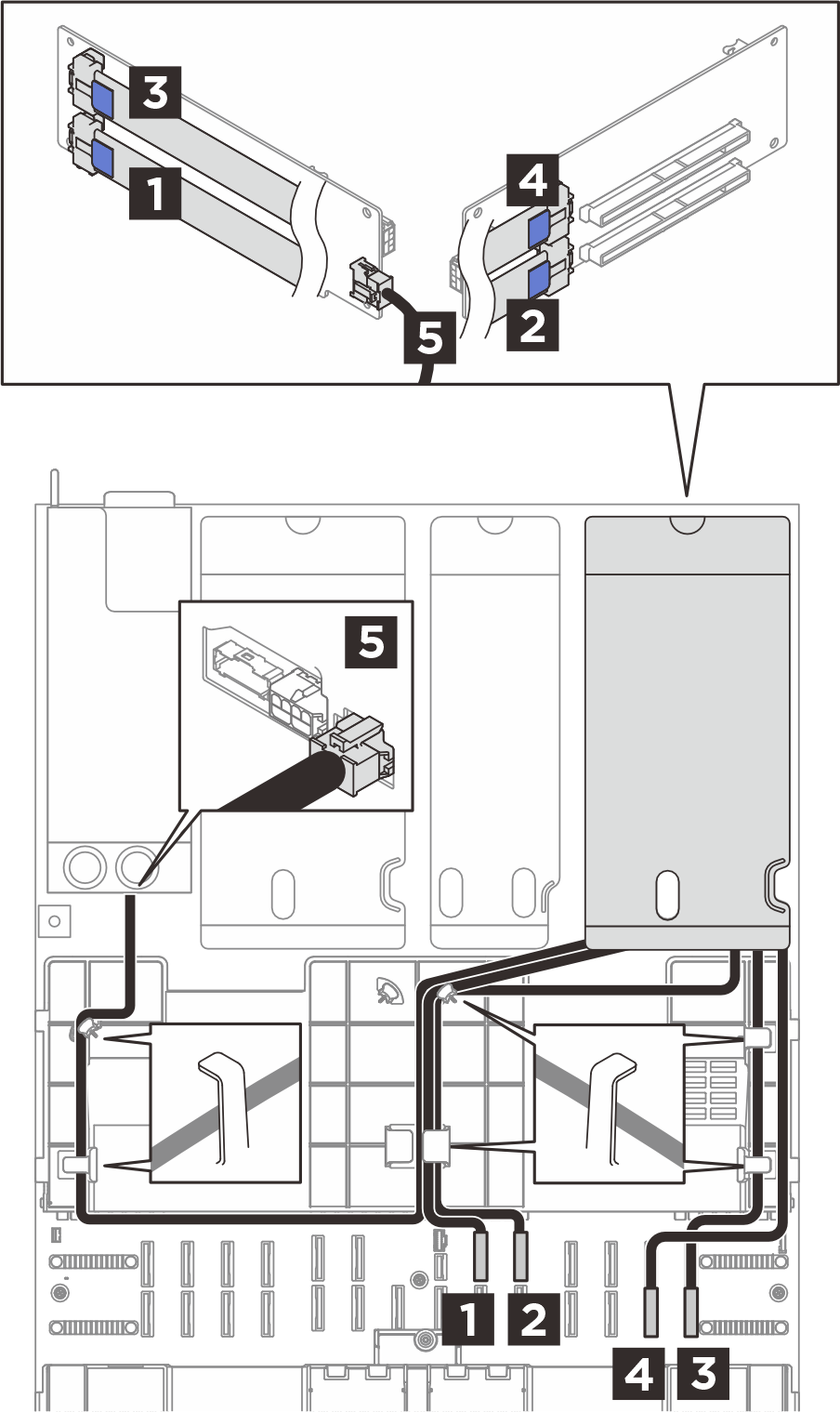

รูปที่ 1. การเดินสายสำหรับตัวยก PCIe 1 แบบ 2 ช่องเสียบ
Cable routing for the 2-slot PCIe riser 1
หมายเหตุ
สำหรับการกำหนดค่าตัวยก 1 แบบ x8/x8 ให้เชื่อมต่อเฉพาะ 1R1, 3R3 และ 5ขั้วต่อไฟฟ้า
จาก (ตัวยก PCIe)ไปยัง (ส่วนประกอบแผงระบบ)สาย

1 R1

1 P20

MCIO x8 เป็น Swift x8 (440 มม., แบน 140 มม.)

2 R2

2 P21

MCIO x8 เป็น Swift x8 (360 มม.)

3 R3

3 P14

MCIO x8 เป็น Swift x8 (580 มม., แบน 140 มม.)

4 R4

4 P13

MCIO x8 เป็น Swift x8 (420 มม.)

5 ขั้วต่อไฟฟ้า

5 PDB: ขั้วต่อไฟฟ้าตัวยก

  • 2x8 ถึง 2x4 (660 มม.)

  • 2x8 ถึง 2x4*2 (200/660 มม.)

หมายเหตุ
สำหรับการกำหนดค่า x8/x8 ให้เชื่อมต่อเฉพาะ 1, 3 และ 5

รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe 1 แบบ 3 ช่องเสียบ

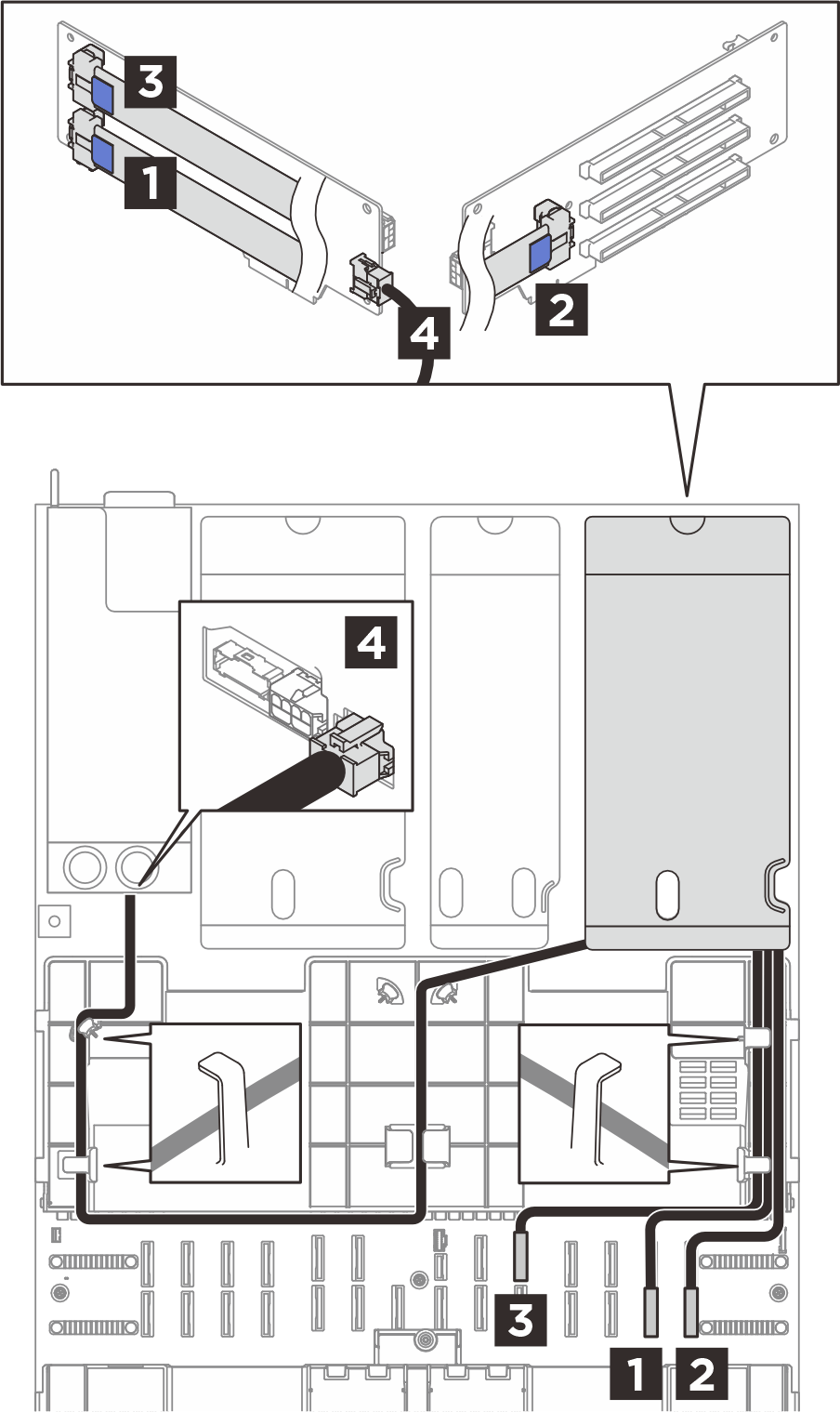

รูปที่ 2. การเดินสายสำหรับตัวยก PCIe 1 แบบ 3 ช่องเสียบ
Cable routing for the 3-slot PCIe riser 1
จาก (ตัวยก PCIe)ไปยัง (ส่วนประกอบแผงระบบ)สาย

1 R1

1 P13

MCIO x8 เป็น Swift x8 (540 มม., แบน 140 มม.)

2 R2

2 P14

MCIO x8 เป็น Swift x8 (380 มม.)

3 R3

3 P21

MCIO x8 เป็น Swift x8 (600 มม., แบน 140 มม.)

4 ขั้วต่อไฟฟ้า

4 PDB: ขั้วต่อไฟฟ้าตัวยก

  • 2x8 ถึง 2x4 (660 มม.)

  • 2x8 ถึง 2x4*2 (200/660 มม.)
