Прокладка кабелей для платы-адаптера Riser PCIe 1

В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe 1.

Прим.
  • Подключения между разъемами: 11, 22, 33, ... nn

  • Маркировка Cable PN или FRU PN находится на этикетке кабеля.

  • При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

  • Этикетка на каждом сигнальном кабеле указывает источник и место назначения подключения. Эта информация представляется в форматах RY-X и P Z. Y указывает номер платы-адаптера Riser PCIe, X — разъем на этой плате-адаптере, а Z — разъем на блоке материнской платы.

Модель сервера с платой-адаптером Riser PCIe 1 с двумя гнездами

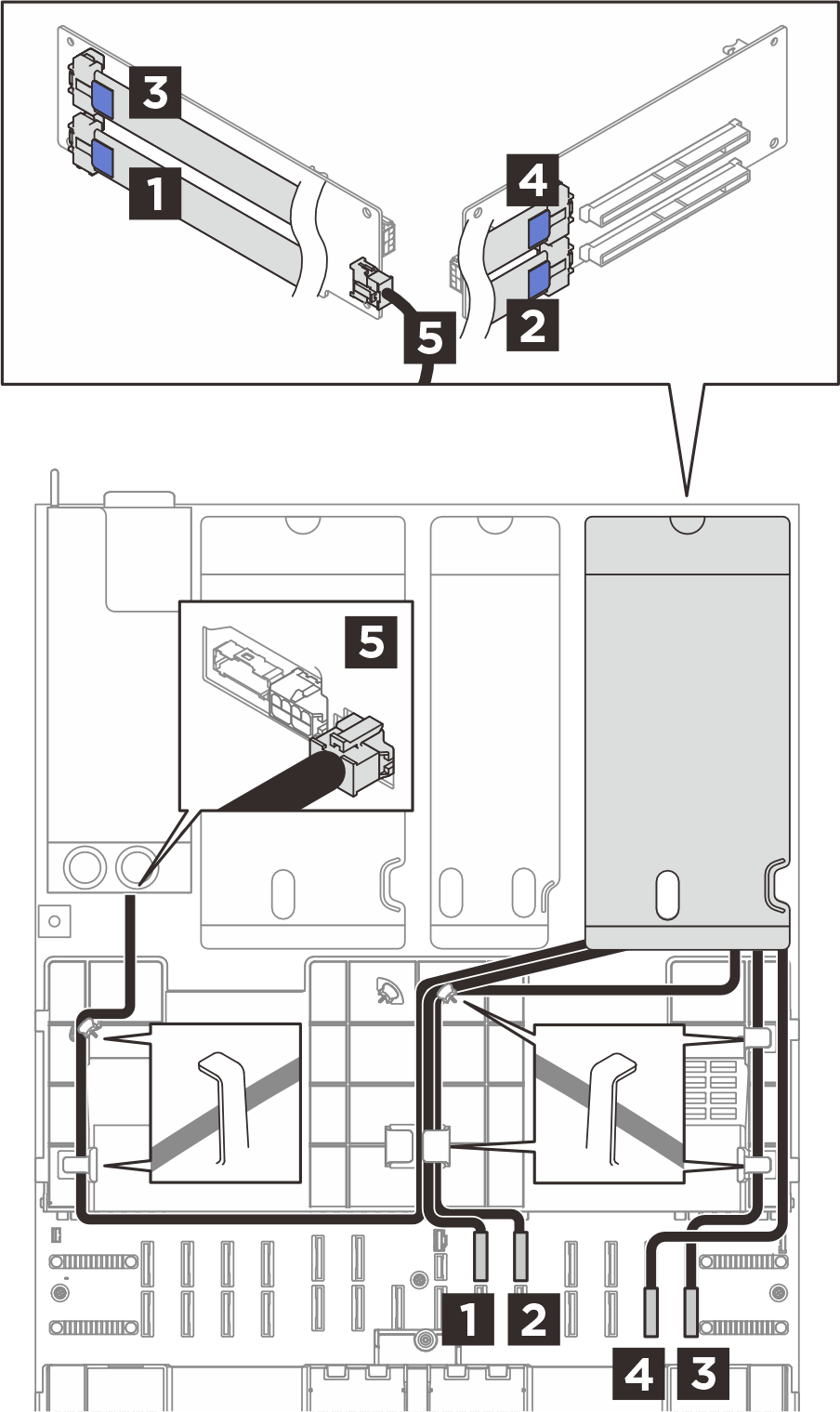

Рис. 1. Прокладка кабелей для платы-адаптера Riser PCIe 1 с двумя гнездами
Cable routing for the 2-slot PCIe riser 1
Прим.
Для конфигурации платы-адаптера Riser 1 x8/x8 подключите только 1R1, 3R3 и 5Питание.
От (плата-адаптер Riser PCIe)К (блок материнской платы)Кабель

1 R1

1 P20

MCIO x8 — Swift x8 (440 мм, плоская модель 140 мм)

2 R2

2 P21

MCIO x8 — Swift x8 (360 мм)

3 R3

3 P14

MCIO x8 — Swift x8 (580 мм, плоская модель 140 мм)

4 R4

4 P13

MCIO x8 — Swift x8 (420 мм)

5 Питание

5 Плата распределения питания: разъем питания платы-адаптера Riser

  • 2x8 — 2x4 (660 мм)

  • 2x8 — 2x4*2 (200/660 мм)

Прим.
Для конфигурации x8/x8 подключите только 1, 3 и 5.

Модель сервера с платой-адаптером Riser PCIe 1 с тремя гнездами

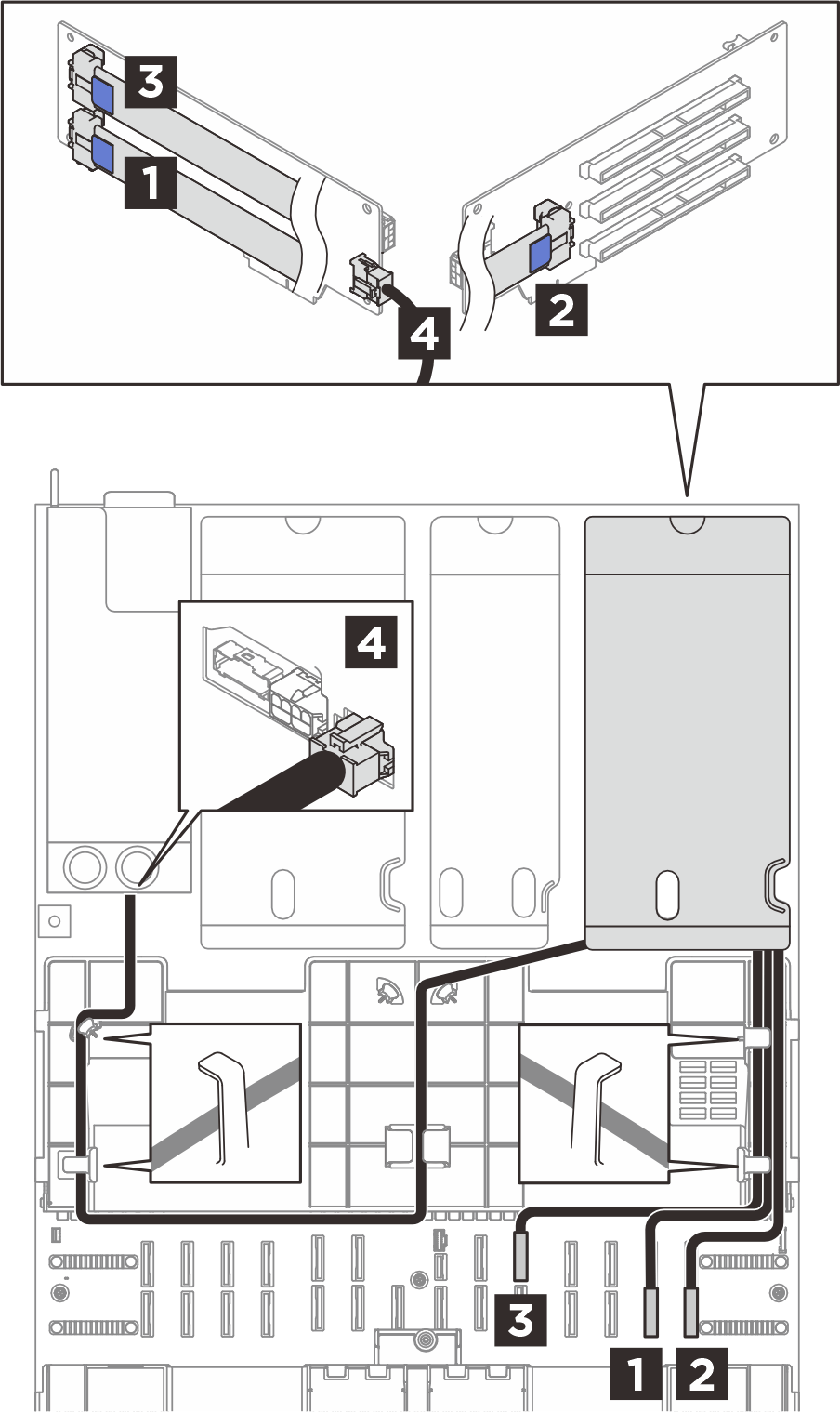

Рис. 2. Прокладка кабелей для платы-адаптера Riser PCIe 1 с тремя гнездами
Cable routing for the 3-slot PCIe riser 1
От (плата-адаптер Riser PCIe)К (блок материнской платы)Кабель

1 R1

1 P13

MCIO x8 — Swift x8 (540 мм, плоская модель 140 мм)

2 R2

2 P14

MCIO x8 — Swift x8 (380 мм)

3 R3

3 P21

MCIO x8 — Swift x8 (600 мм, плоская модель 140 мм)

4 Питание

4 Плата распределения питания: разъем питания платы-адаптера Riser

  • 2x8 — 2x4 (660 мм)

  • 2x8 — 2x4*2 (200/660 мм)
