Cheminement des câbles du bloc mezzanine PCIe 1
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour la carte mezzanine PCIe 1.
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.
Une étiquette sur chaque câble de signal indique la source et la destination de la connexion. Ces informations sont au format RY-X et P Z. Y indique le numéro de la carte mezzanine PCIe, tandis que X indique le connecteur sur la carte mezzanine et Z indique le connecteur sur le bloc carte mère.

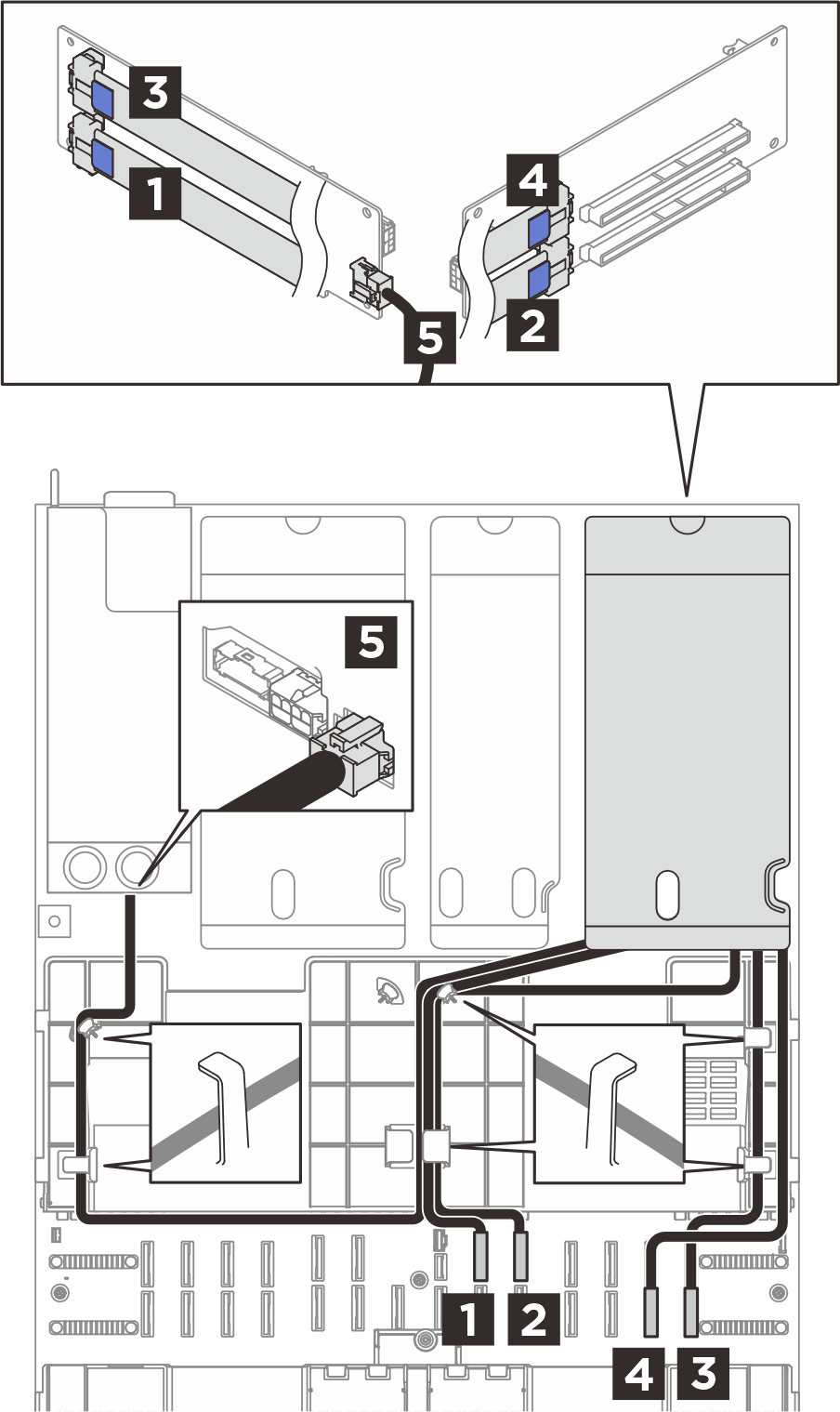

Modèle de serveur doté d’une carte mezzanine PCIe 1 à 2 emplacements
| De (carte mezzanine PCIe) | Vers (bloc carte mère) | Câble |
|---|---|---|
1 R1 | 1 P20 | MCIO x8 vers Swift x8 (440 mm, plat 140 mm) |
2 R2 | 2 P21 | MCIO x8 vers Swift x8 (360 mm) |
3 R3 | 3 P14 | MCIO x8 vers Swift x8 (580 mm, plat 140 mm) |
4 R4 | 4 P13 | MCIO x8 vers Swift x8 (420 mm) |
5 Alimentation | 5 PDB : Alimentation de la carte mezzanine |
|

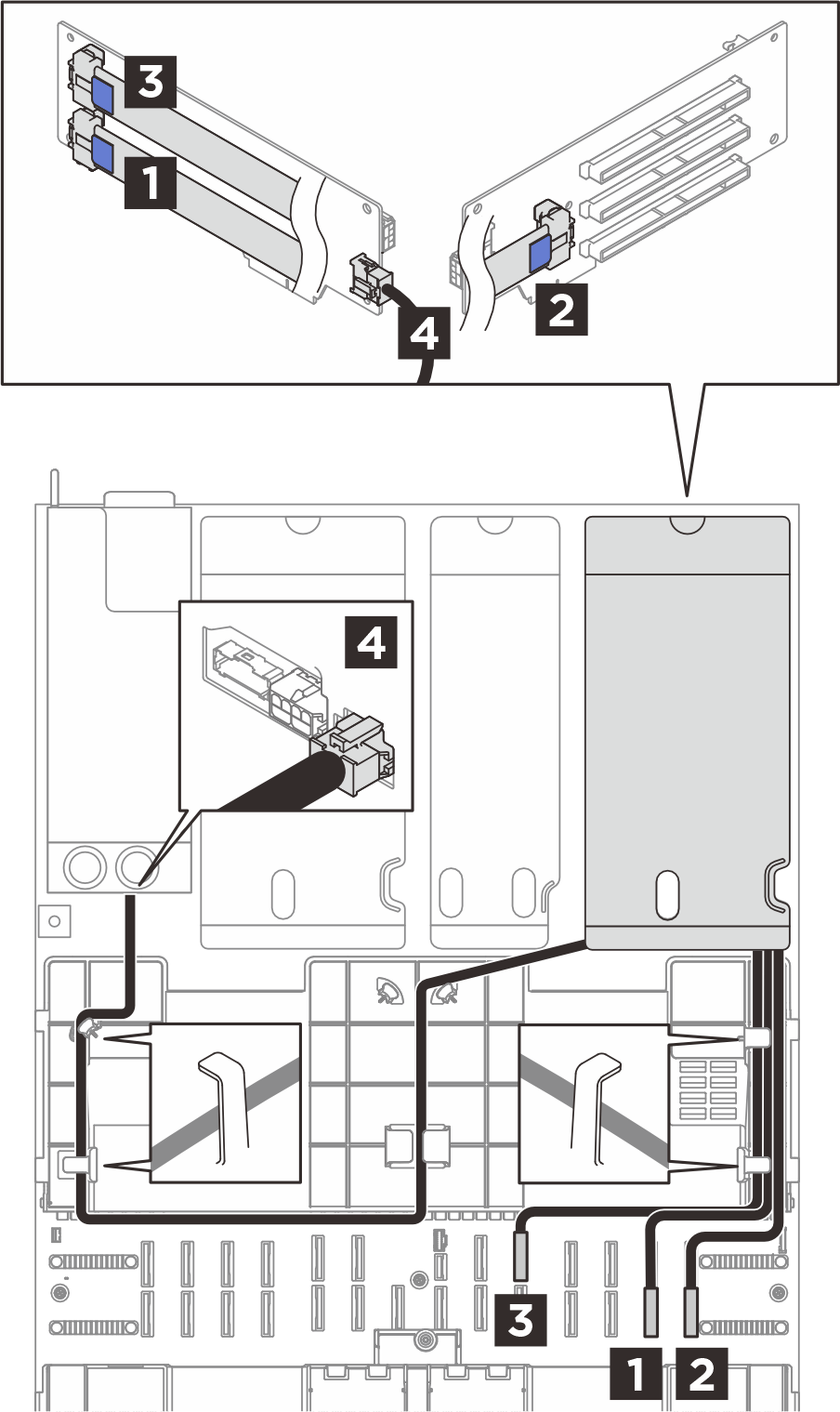

Modèle de serveur doté d’une carte mezzanine PCIe 1 à 3 emplacements
| De (carte mezzanine PCIe) | Vers (bloc carte mère) | Câble |
|---|---|---|
1 R1 | 1 P13 | MCIO x8 vers Swift x8 (540 mm, plat 140 mm) |
2 R2 | 2 P14 | MCIO x8 vers Swift x8 (380 mm) |
3 R3 | 3 P21 | MCIO x8 vers Swift x8 (600 mm, plat 140 mm) |
4 Alimentation | 4 PDB : Alimentation de la carte mezzanine |
|
