Cheminement des câbles du bloc mezzanine PCIe 3

Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour la carte mezzanine PCIe 3.

Remarque

  • Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n

  • Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.

  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

  • Une étiquette sur chaque câble de signal indique la source et la destination de la connexion. Ces informations sont au format RY-X et P Z. Y indique le numéro de la carte mezzanine PCIe, tandis que X indique le connecteur sur la carte mezzanine et Z indique le connecteur sur le bloc carte mère.

Choisissez le plan de cheminement en fonction du modèle de serveur.

Modèle de serveur avec carte mezzanine PCIe 3 à 2 emplacements​

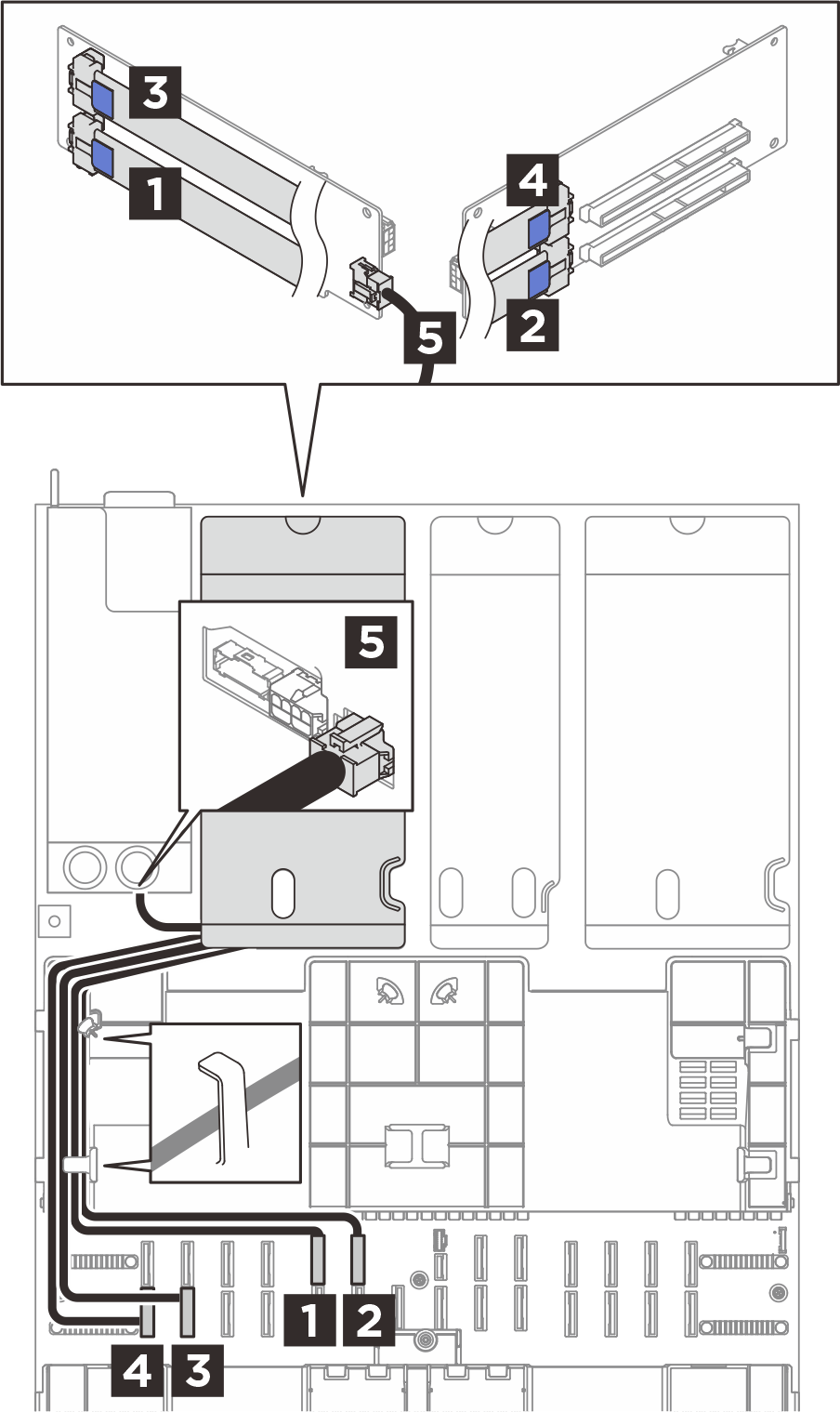

Figure 1. Cheminement des câbles pour la carte mezzanine PCIe 3 à 2 emplacements
Cable routing for the PCIe riser 3 (2.5-inch server)
Remarque
En ce qui concerne la configuration dotée d’une carte mezzanine 3 x8/x8, branchez uniquement 1R1, 3R3 et 5Alimentation.
De (carte mezzanine PCIe)VersCâble

1 R1

1 Bloc carte mère : P17

MCIO x8 vers Swift x8 (540 mm, plat 140 mm)

2 R2

2 Bloc carte mère : P18

MCIO x8 vers Swift x8 (620 mm)

3 R3

3 Bloc carte mère : P2

MCIO x8 vers Swift x8 (500 mm, plat 140 mm)

4 R4

4 Bloc carte mère : P1

MCIO x8 vers Swift x8 (500 mm)

5 Alimentation

5 PDB : Alimentation de la carte mezzanine

  • 2x8 vers 2x4 (200 mm)

  • 2x8 vers 2x4*2 (200/660 mm)

Remarque
En ce qui concerne la configuration x8/x8, branchez uniquement 1, 3 et 5

Modèle de serveur avec carte mezzanine PCIe 3 à 3 emplacements (baies 2,5 pouces)​

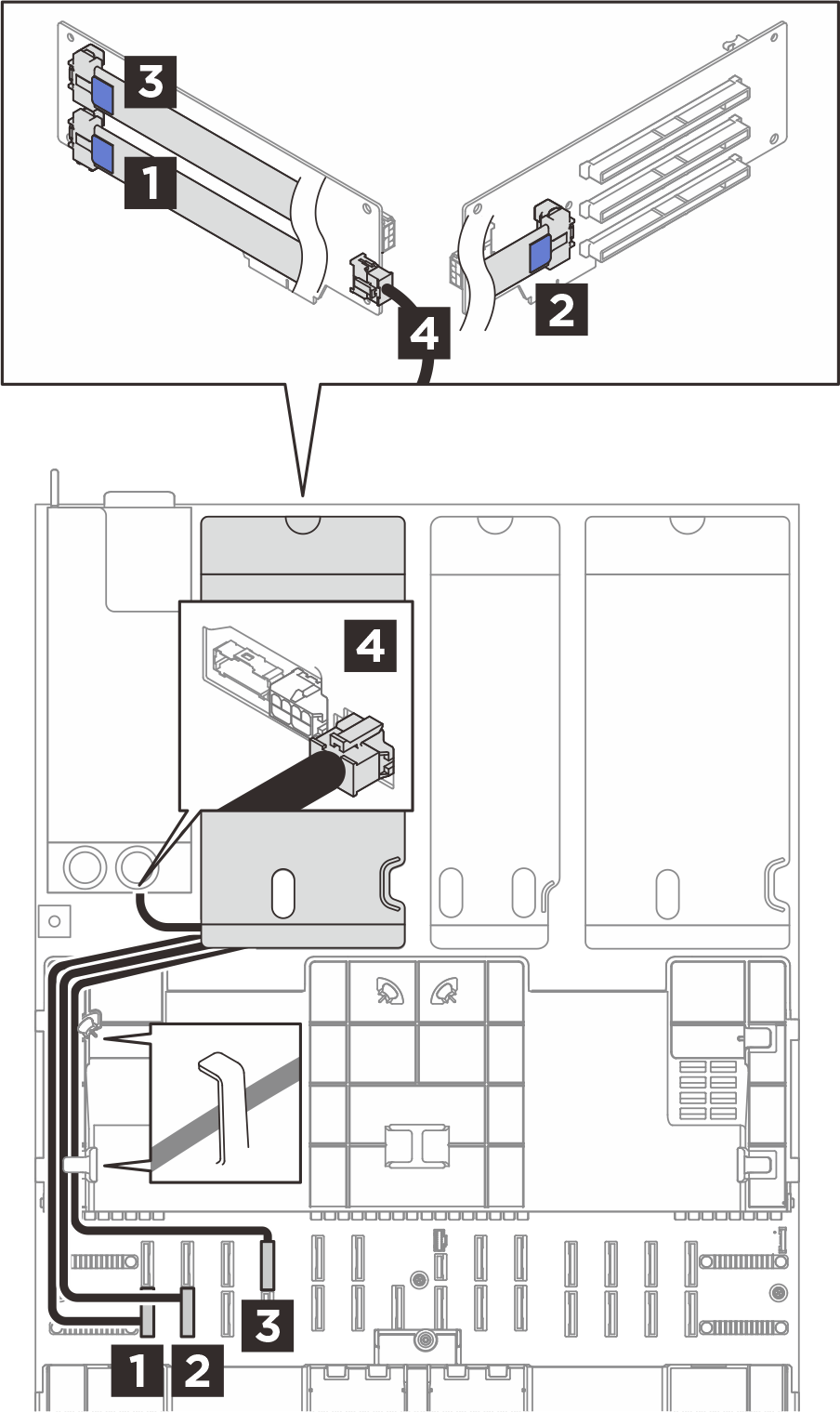

Figure 2. Cheminement des câbles pour la carte mezzanine PCIe 3 à 3 emplacements (baies 2,5 pouces)
Cable routing for the 3-slot PCIe riser 3 (2.5-inch bays)
De (carte mezzanine PCIe)Vers (bloc carte mère)Câble

1 R1

1 P1

MCIO x8 vers Swift x8 (540 mm, plat 140 mm)

2 R2

2 P2

MCIO x8 vers Swift x8 (420 mm)

3 R3

3 P16

MCIO x8 vers Swift x8 (540 mm, plat 140 mm)

4 Alimentation

4 PDB : Alimentation de la carte mezzanine

  • 2x8 vers 2x4 (200 mm)

  • 2x8 vers 2x4*2 (200/660 mm)

Modèle de serveur avec carte mezzanine PCIe 3 à 3 emplacements (baies E3.S)​

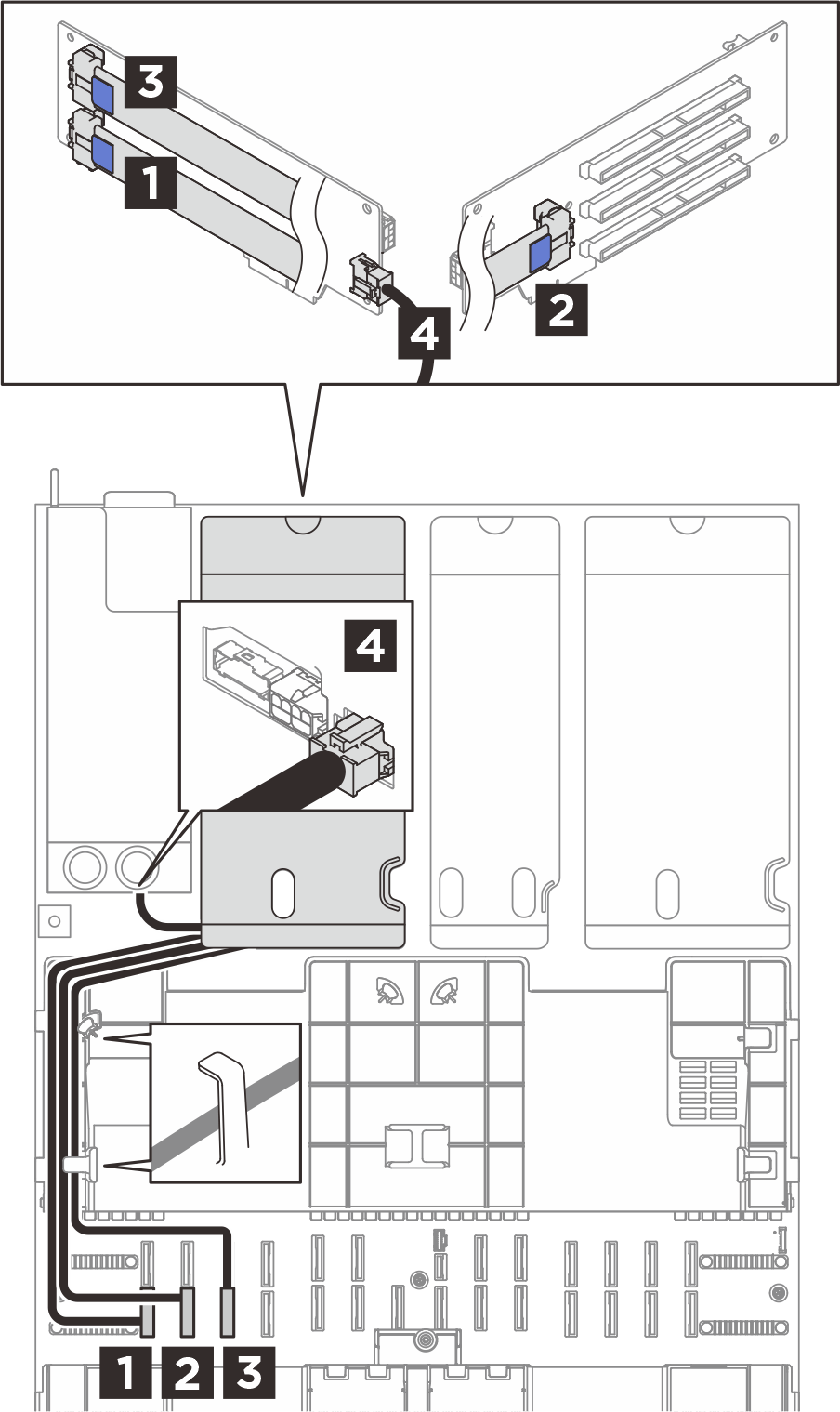

Figure 3. Cheminement des câbles pour la carte mezzanine PCIe 3 à 3 emplacements (serveur E3.S)
Cable routing for the 3-slot PCIe riser 3 (E3.S server)
De (carte mezzanine PCIe)Vers (bloc carte mère)Câble

1 R1

1 P1

MCIO x8 vers Swift x8 (540 mm, plat 140 mm)

2 R2

2 P2

MCIO x8 vers Swift x8 (420 mm)

3 R3

3 P3

MCIO x8 vers Swift x8 (540 mm, plat 140 mm)

4 Alimentation

4 PDB : Alimentation de la carte mezzanine

  • 2x8 vers 2x4 (200 mm)

  • 2x8 vers 2x4*2 (200/660 mm)
