Instradamento dei cavi della scheda verticale PCIe 3
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la scheda verticale PCIe 3.
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Un'etichetta su ciascun cavo di segnale indica l'origine e la destinazione del collegamento. Queste informazioni sono riportate nel formato RY-X e P Z. Dove Y indica il numero di scheda verticale PCIe, X indica il connettore sulla scheda verticale e Z indica il connettore sull'assieme della scheda di sistema.

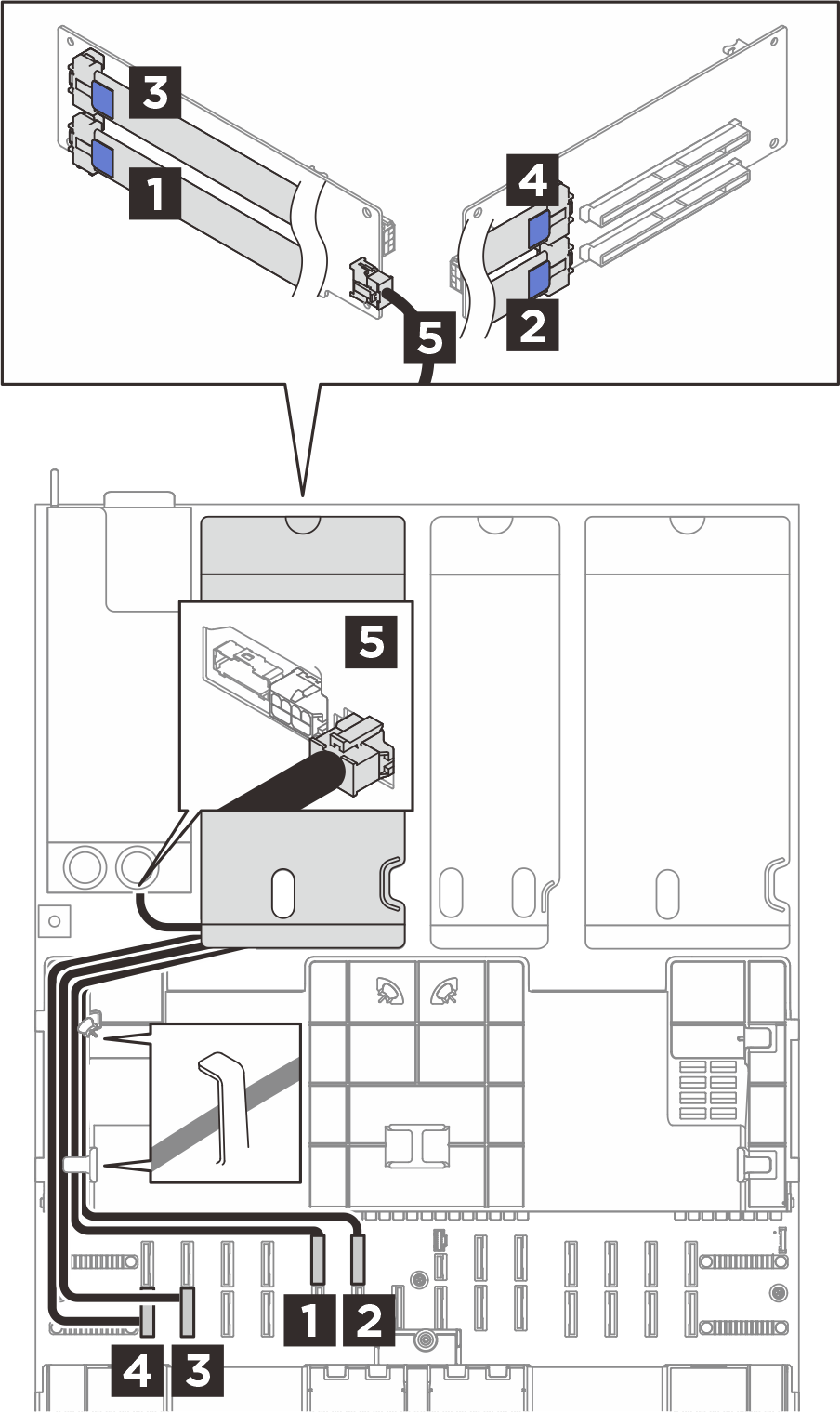

Modello di server con scheda verticale PCIe 3 a 2 slot
| Da (scheda verticale PCIe) | A | Cavo |
|---|---|---|
1 R1 | 1 Assieme della scheda di sistema: P17 | Da MCIO x8 a Swift x8 (540 mm, piatto 140 mm) |
2 R2 | 2 Assieme della scheda di sistema: P18 | Da MCIO x8 a Swift x8 (620 mm) |
3 R3 | 3 Assieme della scheda di sistema: P2 | Da MCIO x8 a Swift x8 (500 mm, piatto 140 mm) |
4 R4 | 4 Assieme della scheda di sistema: P1 | Da MCIO x8 a Swift x8 (500 mm) |
5 Alimentazione | 5 PDB: alimentazione scheda verticale |
|

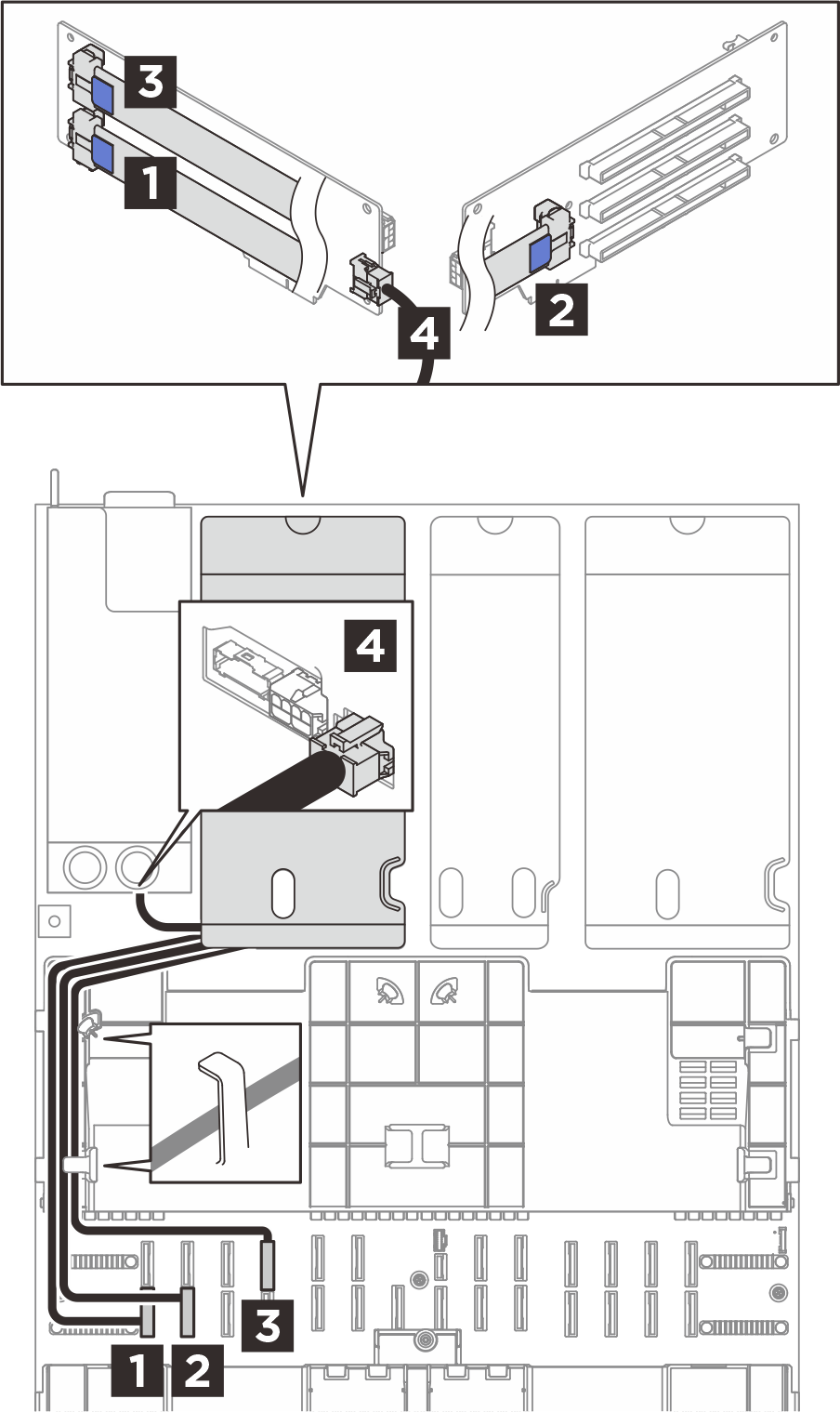

Modello di server con scheda verticale PCIe 3 a 3 slot (vani da 2,5 pollici)
| Da (scheda verticale PCIe) | A (assieme della scheda di sistema) | Cavo |
|---|---|---|
1 R1 | 1 P1 | Da MCIO x8 a Swift x8 (540 mm, piatto 140 mm) |
2 R2 | 2 P2 | Da MCIO x8 a Swift x8 (420 mm) |
3 R3 | 3 P16 | Da MCIO x8 a Swift x8 (540 mm, piatto 140 mm) |
4 Alimentazione | 4 PDB: Alimentazione scheda verticale |
|

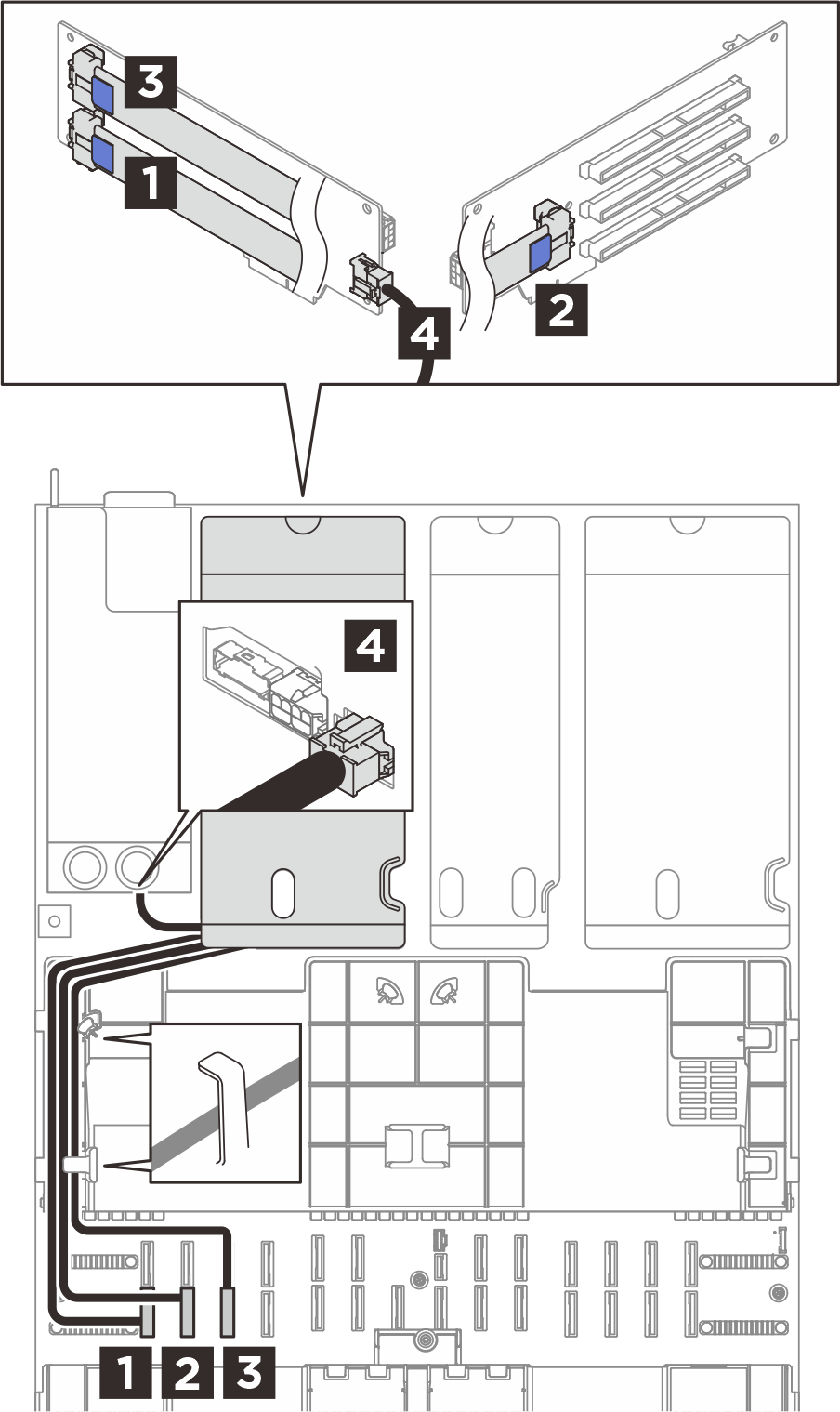

Modello di server con scheda verticale PCIe 3 a 3 slot (E3.S)
| Da (scheda verticale PCIe) | A (assieme della scheda di sistema) | Cavo |
|---|---|---|
1 R1 | 1 P1 | Da MCIO x8 a Swift x8 (540 mm, piatto 140 mm) |
2 R2 | 2 P2 | Da MCIO x8 a Swift x8 (420 mm) |
3 R3 | 3 P3 | Da MCIO x8 a Swift x8 (540 mm, piatto 140 mm) |
4 Alimentazione | 4 PDB: Alimentazione scheda verticale |
|
