PCIe 转接卡 3 线缆布放
按照本节中的说明了解如何为 PCIe 转接卡 3 进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
每根信号线缆上的标签都会指示连接的源和目标。此信息的格式为 RY-X 和 P Z。其中，Y 表示 PCIe 转接卡编号，X 表示转接卡上的接口，Z 表示主板组合件上的接口。
配备 2 插槽 PCIe 转接件 3 的服务器型号

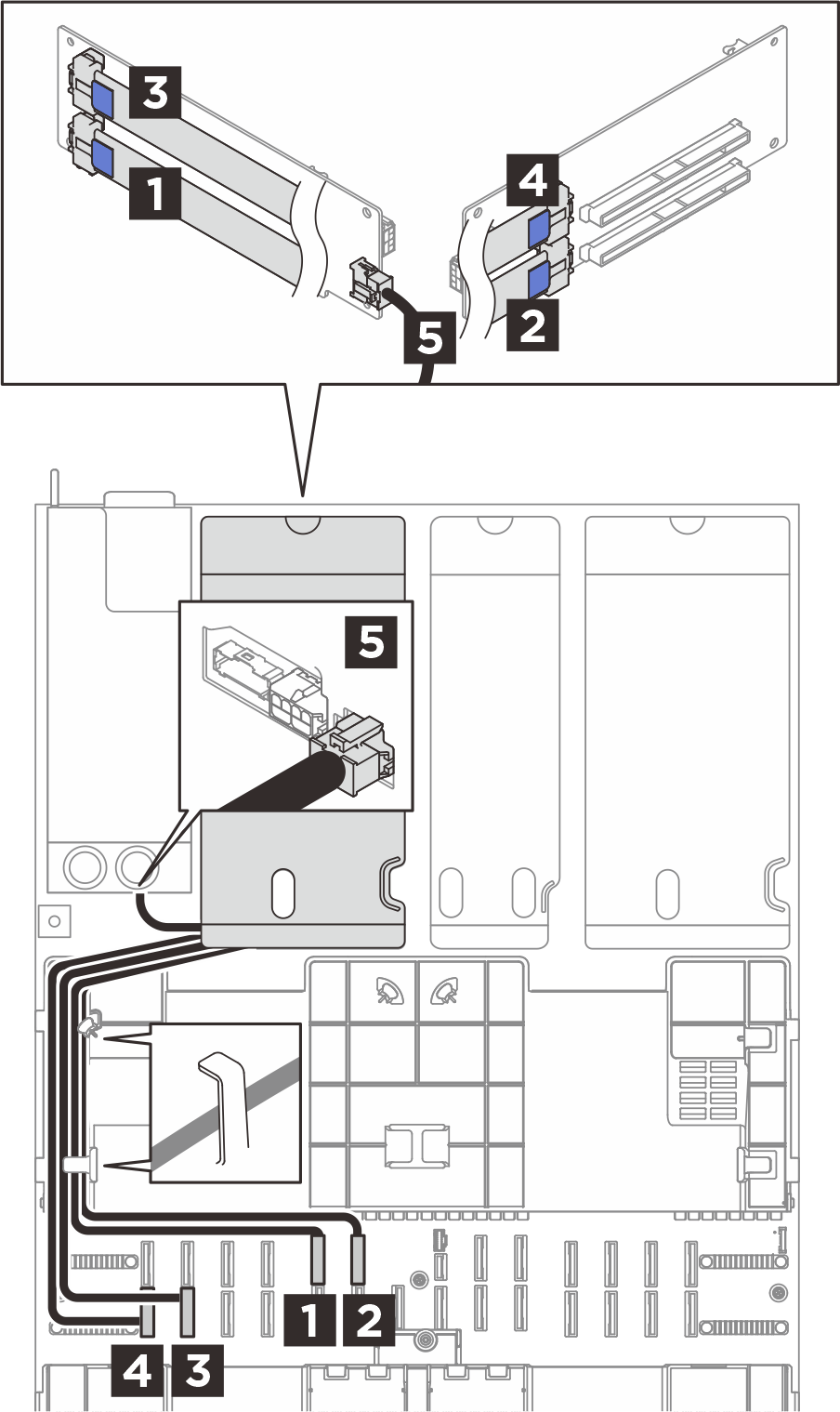

图 1. 2 插槽 PCIe 转接件 3 的线缆布放
注
对于 x8/x8 转接件 3 配置，仅需连接 1R1、3R3 和 5电源接口。
| 从（PCIe 转接卡） | 到 | 线缆 |
|---|---|---|
1 R1 | 1 主板组合件：P17 | MCIO x8 转 Swift x8（540 毫米，扁平 140 毫米） |
2 R2 | 2 主板组合件：P18 | MCIO x8 转 Swift x8（620 毫米） |
3 R3 | 3 主板组合件：P2 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
4 R4 | 4 主板组合件：P1 | MCIO x8 转 Swift x8（500 毫米） |
5 电源接口 | 5 PDB：转接卡电源接口 |
|
注
对于 x8/x8 配置，仅需连接 1、3 和 5
配备 3 插槽 PCIe 转接件 3（2.5 英寸插槽）的服务器型号

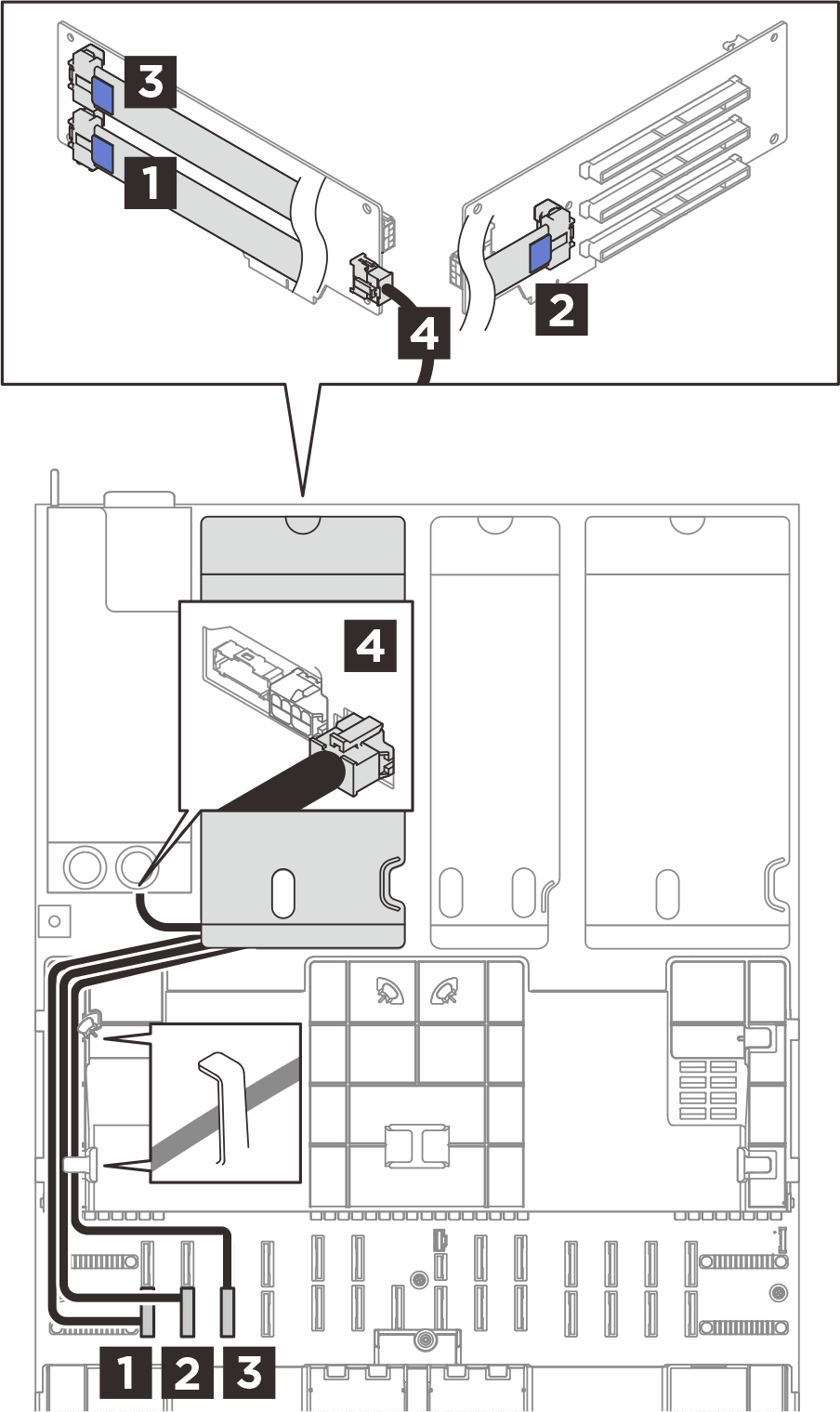

图 2. 3 插槽 PCIe 转接件 3（2.5 英寸插槽）的线缆布放
| 从（PCIe 转接卡） | 到（主板组合件） | 线缆 |
|---|---|---|
1 R1 | 1 P1 | MCIO x8 转 Swift x8（540 毫米，扁平 140 毫米） |
2 R2 | 2 P2 | MCIO x8 转 Swift x8（420 毫米） |
3 R3 | 3 P16 | MCIO x8 转 Swift x8（540 毫米，扁平 140 毫米） |
4 电源接口 | 4 PDB：转接卡电源接口 |
|
配备 3 插槽 PCIe 转接件 3（E3.S 插槽）的服务器型号

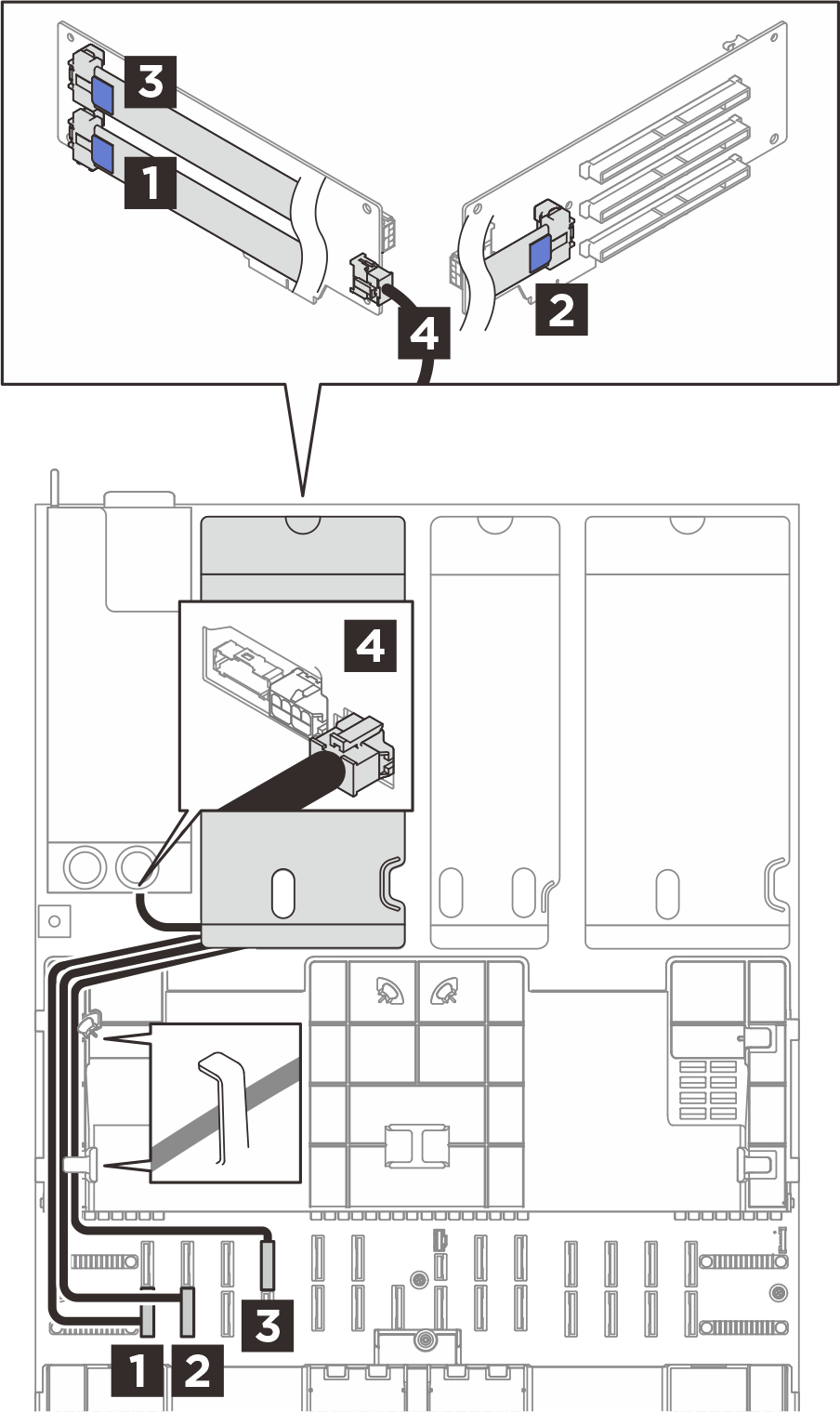

图 3. 3 插槽 PCIe 转接件 3（E3.S 服务器）的线缆布放
| 从（PCIe 转接卡） | 到（主板组合件） | 线缆 |
|---|---|---|
1 R1 | 1 P1 | MCIO x8 转 Swift x8（540 毫米，扁平 140 毫米） |
2 R2 | 2 P2 | MCIO x8 转 Swift x8（420 毫米） |
3 R3 | 3 P3 | MCIO x8 转 Swift x8（540 毫米，扁平 140 毫米） |
4 电源接口 | 4 PDB：转接卡电源接口 |
|
