Roteamento de cabos da placa riser PCIe 3
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa riser PCIe 3.
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.
Uma etiqueta em cada cabo de sinal indica a origem e o destino da conexão. Essas informações estão no formato RY-X e P Z. Onde Y indica o número da placa riser PCIe, X indica o conector na placa riser e Z indica o conector no conjunto da placa-mãe.

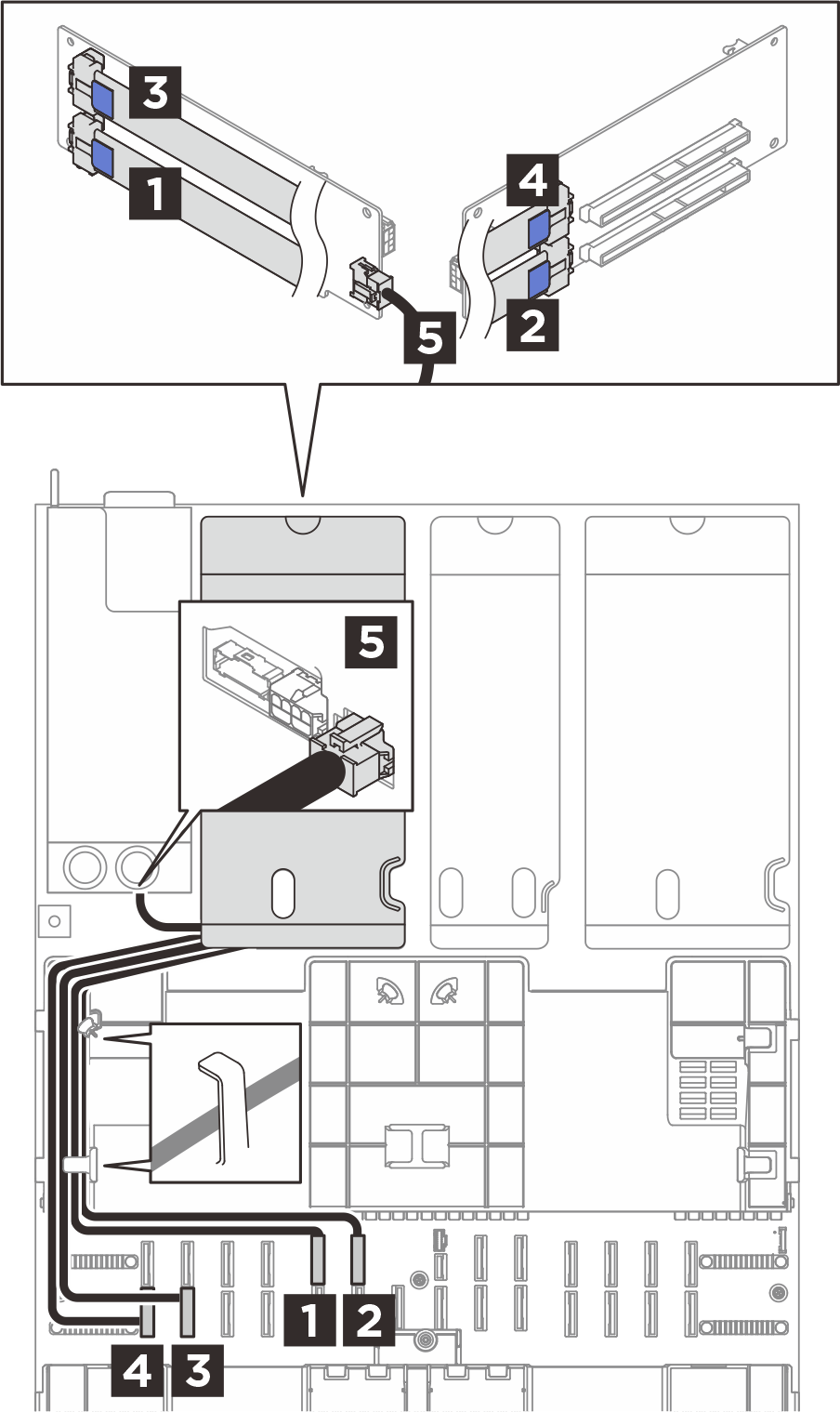

Modelo de servidor com placa riser PCIe 3 de 2 slots
| De (placa riser PCIe) | Para | Cabo |
|---|---|---|
1 R1 | 1 Conjunto de placa-mãe: P17 | MCIO x8 para Swift x8 (540 mm, plano 140 mm) |
2 R2 | 2 Conjunto de placa-mãe: P18 | MCIO x8 para Swift x8 (620 mm) |
3 R3 | 3 Conjunto de placa-mãe: P2 | MCIO x8 para Swift x8 (500 mm, plano 140 mm) |
4 R4 | 4 Conjunto de placa-mãe: P1 | MCIO x8 para Swift x8 (500 mm) |
5 Energia | 5 PDB: Energia da placa riser |
|

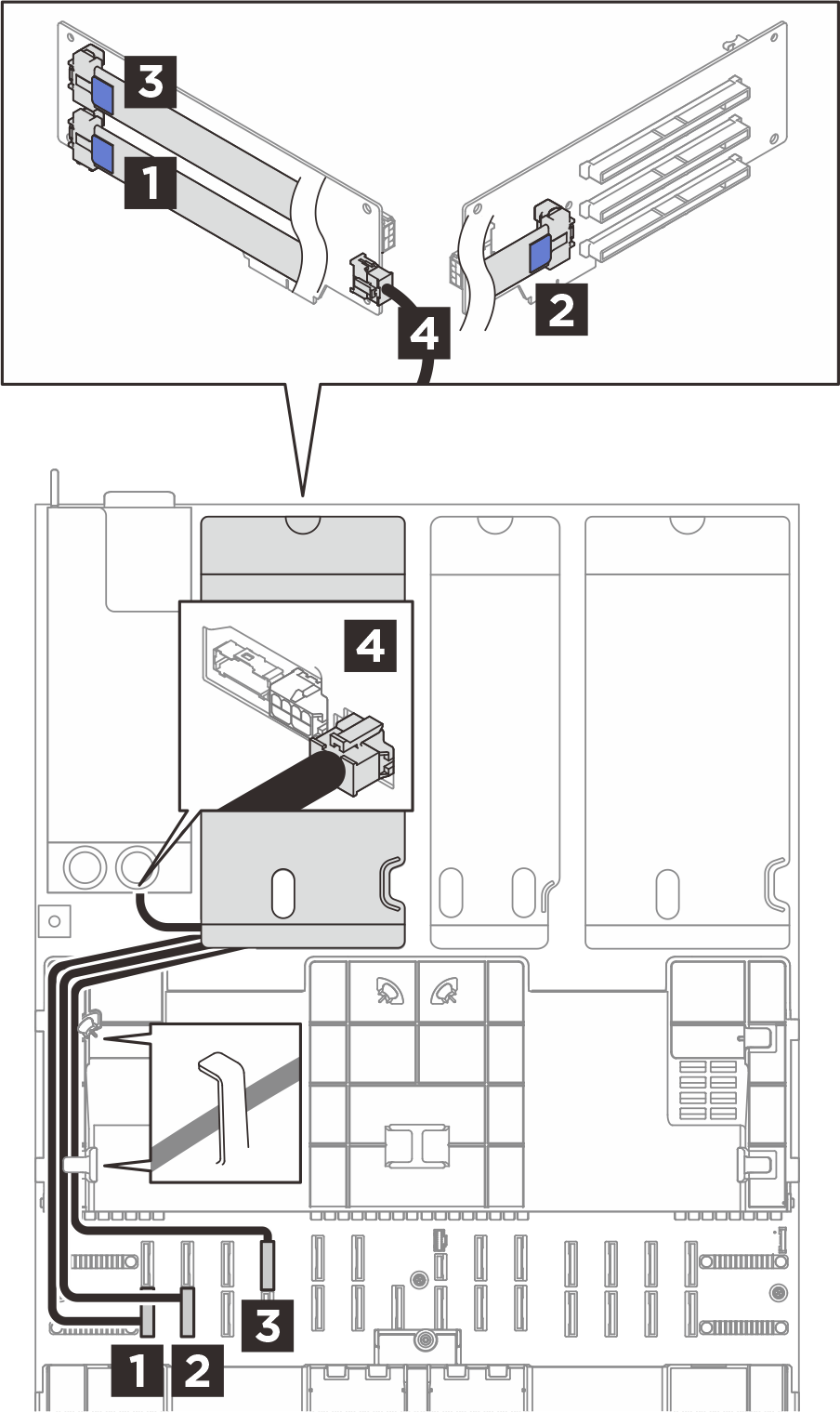

Modelo de servidor com placa riser PCIe 3 de 3 slots (compartimentos de 2,5 polegadas)
| De (placa riser PCIe) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 R1 | 1 P1 | MCIO x8 para Swift x8 (540 mm, plano 140 mm) |
2 R2 | 2 P2 | MCIO x8 para Swift x8 (420 mm) |
3 R3 | 3 P16 | MCIO x8 para Swift x8 (540 mm, plano 140 mm) |
4 Energia | 4 PDB: Energia da placa riser |
|

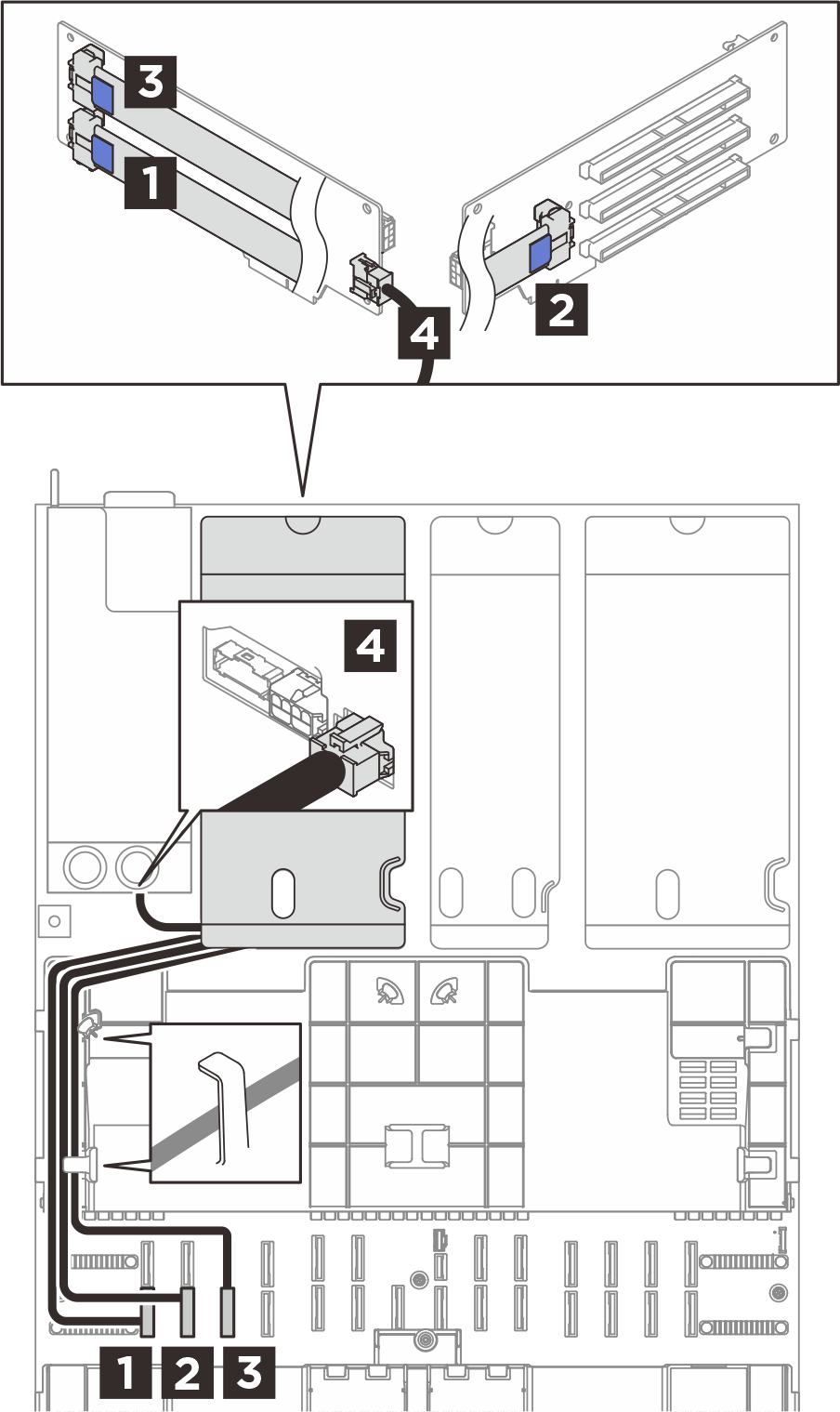

Modelo de servidor com placa riser PCIe 3 de 3 slots (compartimentos E3.S)
| De (placa riser PCIe) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 R1 | 1 P1 | MCIO x8 para Swift x8 (540 mm, plano 140 mm) |
2 R2 | 2 P2 | MCIO x8 para Swift x8 (420 mm) |
3 R3 | 3 P3 | MCIO x8 para Swift x8 (540 mm, plano 140 mm) |
4 Energia | 4 PDB: Energia da placa riser |
|
