Disposición de los cables de la expansión de PCIe 3

Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para la expansión PCIe 3.

Nota

  • Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.

  • Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

  • Una etiqueta en cada cable de señal indica el origen y el destino de la conexión. Esta información está en formato RY-X y P Z. Donde Y indica el número de expansión PCIe, X indica el conector en la tarjeta de expansión y Z indica el conector en el conjunto de la placa del sistema.

Elija el plan de disposición de acuerdo con el modelo de servidor.

Modelo de servidor con tarjeta de expansión PCIe 3 de 2 ranuras​

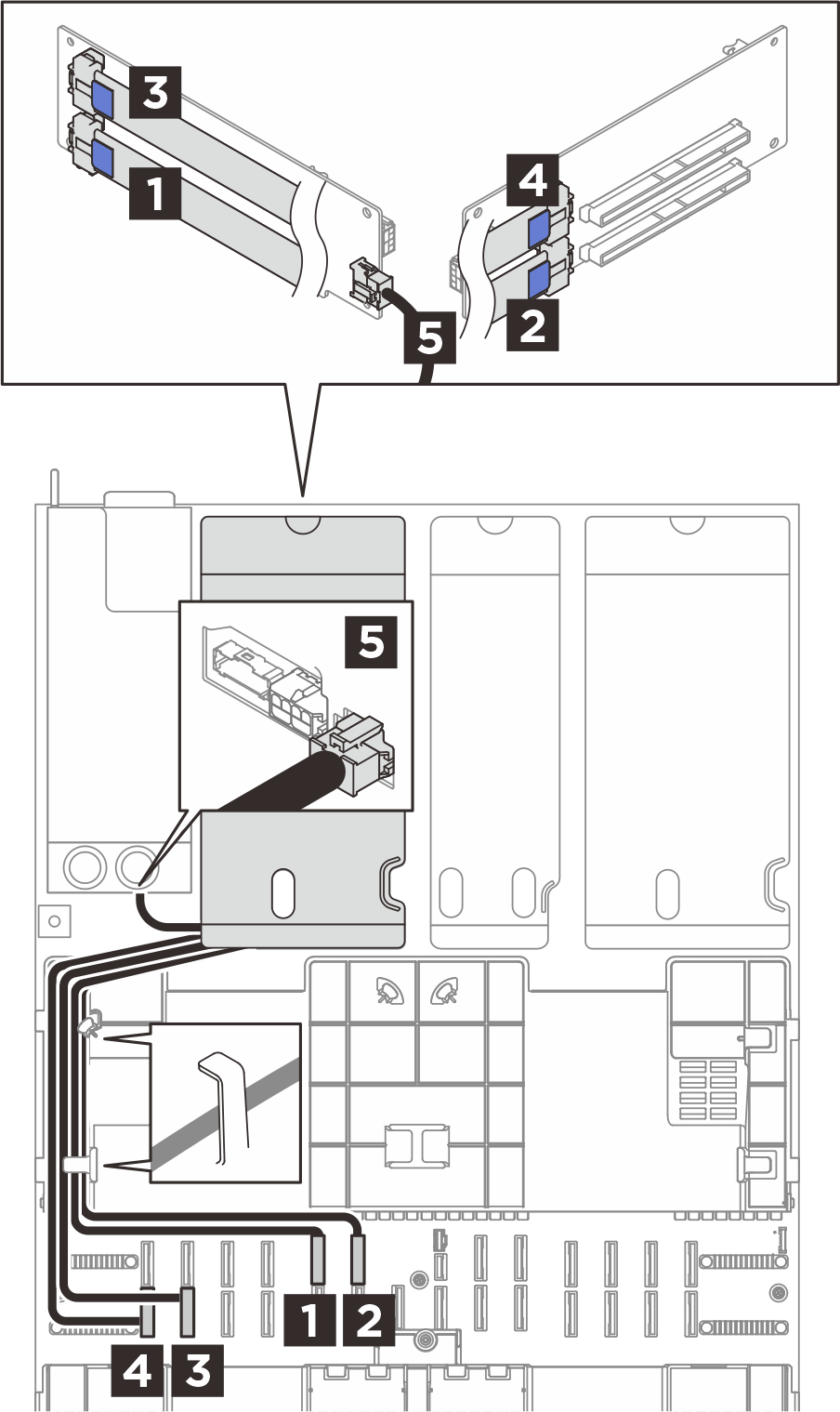

Figura 1. Disposición de los cables para la tarjeta de expansión PCIe 3 de 2 ranuras
Cable routing for the PCIe riser 3 (2.5-inch server)
Nota
Para la configuración de expansión 3 x8/x8, conecte solo 1R1, 3R3 y 5Alimentación.
Desde (tarjeta de expansión PCIe)HastaCable

1 R1

1 Conjunto de la placa del sistema: P17

MCIO x8 a Swift x8 (540 mm, 140 mm plano)

2 R2

2 Conjunto de la placa del sistema: P18

MCIO x8 a Swift x8 (620 mm)

3 R3

3 Conjunto de la placa del sistema: P2

MCIO x8 a Swift x8 (500 mm, 140 mm plano)

4 R4

4 Conjunto de la placa del sistema: P1

MCIO x8 a Swift x8 (500 mm)

5 Alimentación

5 PDB: Alimentación de expansión

  • 2x8 a 2x4 (200 mm)

  • 2x8 a 2x4*2 (200/660 mm)

Nota
Para la configuración x8/x8, conecte solo 1, 3 y 5

Modelo de servidor con tarjeta de expansión PCIe 3 de 3 ranuras (bahías de 2,5 pulgadas)​

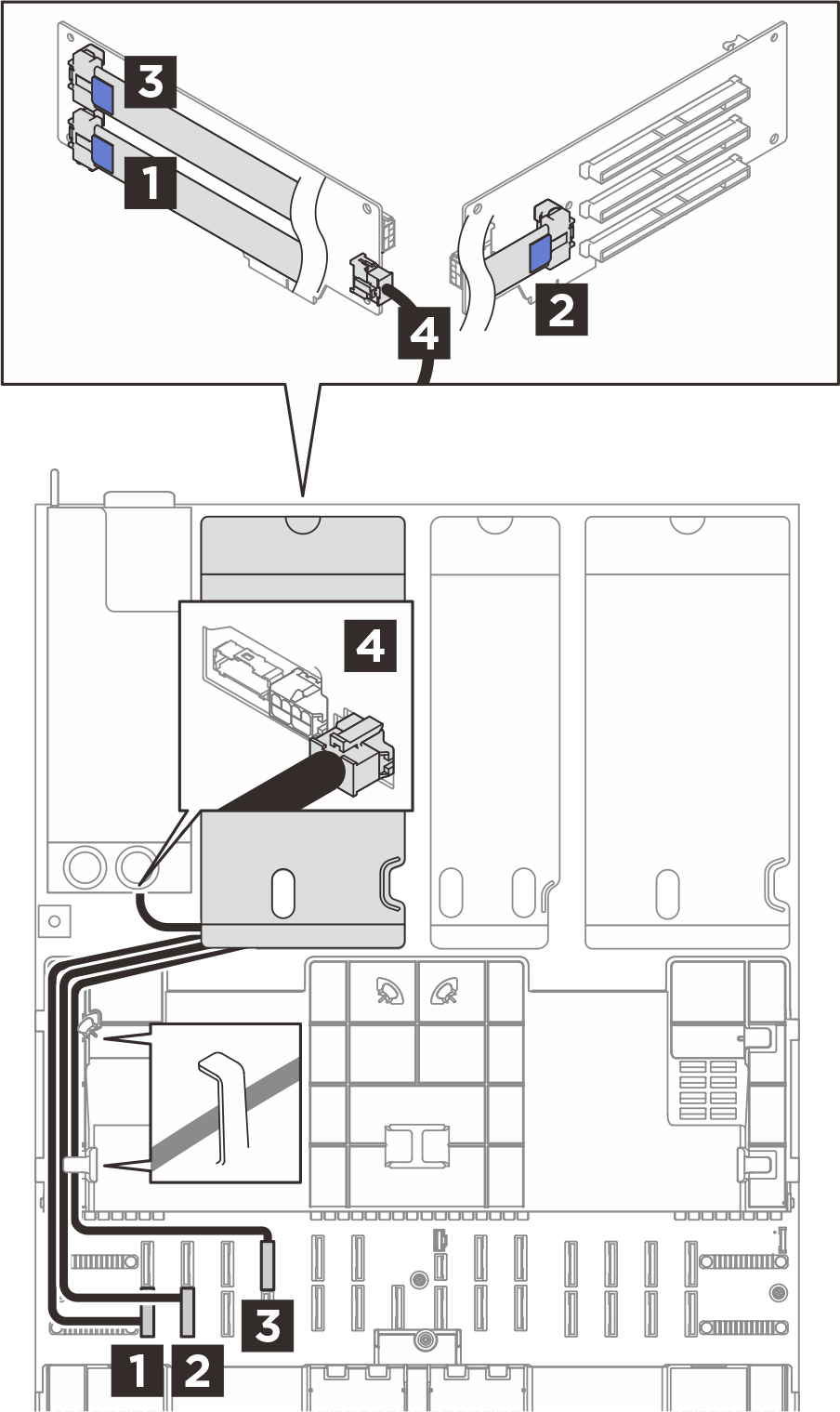

Figura 2. Disposición de los cables para la tarjeta de expansión PCIe 3 de 3 ranuras (bahías de 2,5 pulgadas)
Cable routing for the 3-slot PCIe riser 3 (2.5-inch bays)
Desde (tarjeta de expansión PCIe)Hasta (conjunto de la placa del sistema)Cable

1 R1

1 P1

MCIO x8 a Swift x8 (540 mm, 140 mm plano)

2 R2

2 P2

MCIO x8 a Swift x8 (420 mm)

3 R3

3 P16

MCIO x8 a Swift x8 (540 mm, 140 mm plano)

4 Alimentación

4 PDB: Alimentación de expansión

  • 2x8 a 2x4 (200 mm)

  • 2x8 a 2x4*2 (200/660 mm)

Modelo de servidor con tarjeta de expansión PCIe 3 de 3 ranuras (bahías E3.S)​

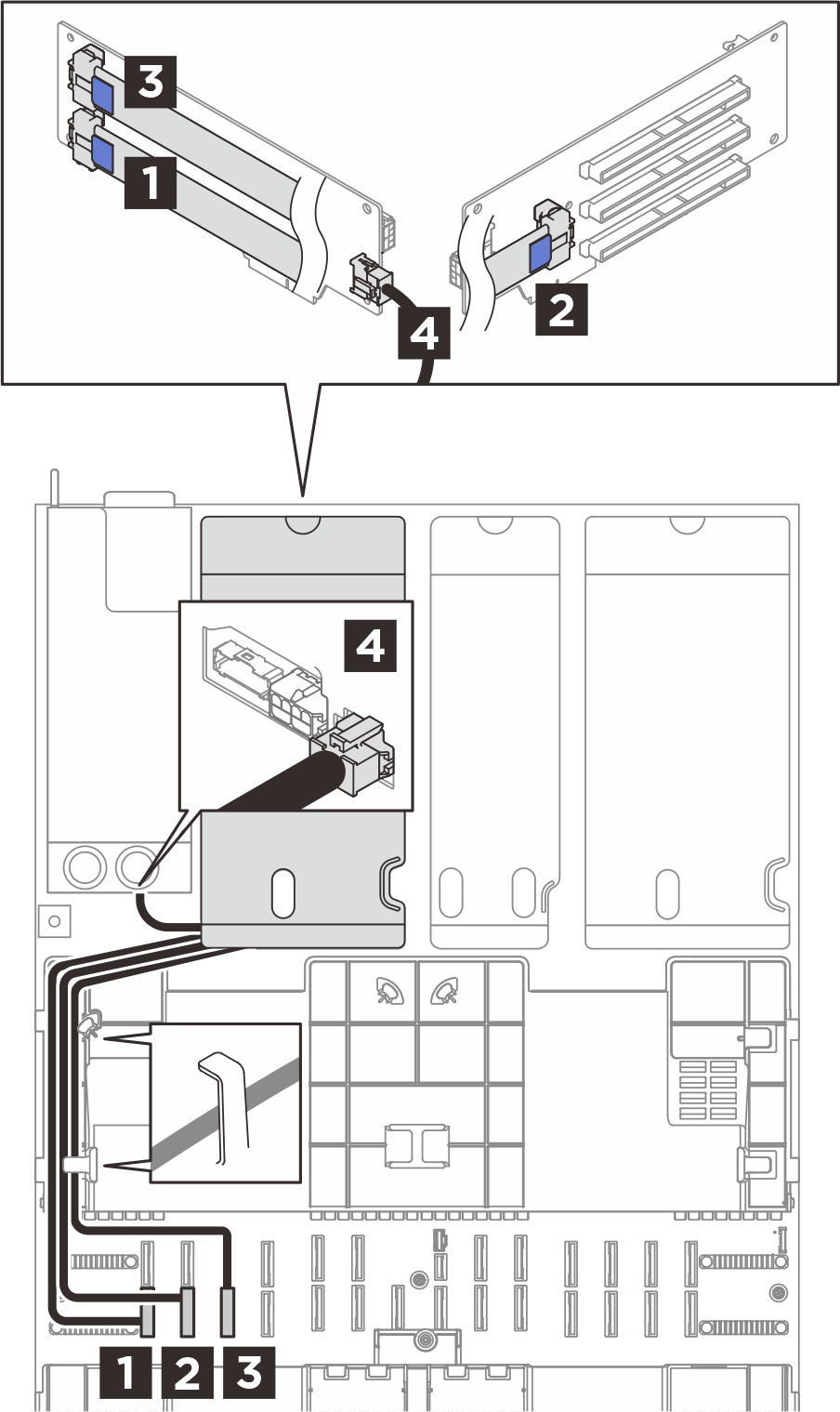

Figura 3. Disposición de los cables para la tarjeta de expansión PCIe 3 de 3 ranuras (servidor E3.S)
Cable routing for the 3-slot PCIe riser 3 (E3.S server)
Desde (tarjeta de expansión PCIe)Hasta (conjunto de la placa del sistema)Cable

1 R1

1 P1

MCIO x8 a Swift x8 (540 mm, 140 mm plano)

2 R2

2 P2

MCIO x8 a Swift x8 (420 mm)

3 R3

3 P3

MCIO x8 a Swift x8 (540 mm, 140 mm plano)

4 Alimentación

4 PDB: Alimentación de expansión

  • 2x8 a 2x4 (200 mm)

  • 2x8 a 2x4*2 (200/660 mm)
