การเดินสายตัวยก PCIe 3
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe 3
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
ป้ายบนแต่ละสายสัญญาณจะระบุที่มาและปลายทางของการเชื่อมต่อ ข้อมูลบนป้ายจะอยู่ในรูปแบบ RY-X และ P Z โดยที่ Y ระบุหมายเลขตัวยก PCIe X ระบุขั้วต่อบนการ์ดตัวยก และ Z ระบุขั้วต่อบนส่วนประกอบแผงระบบ

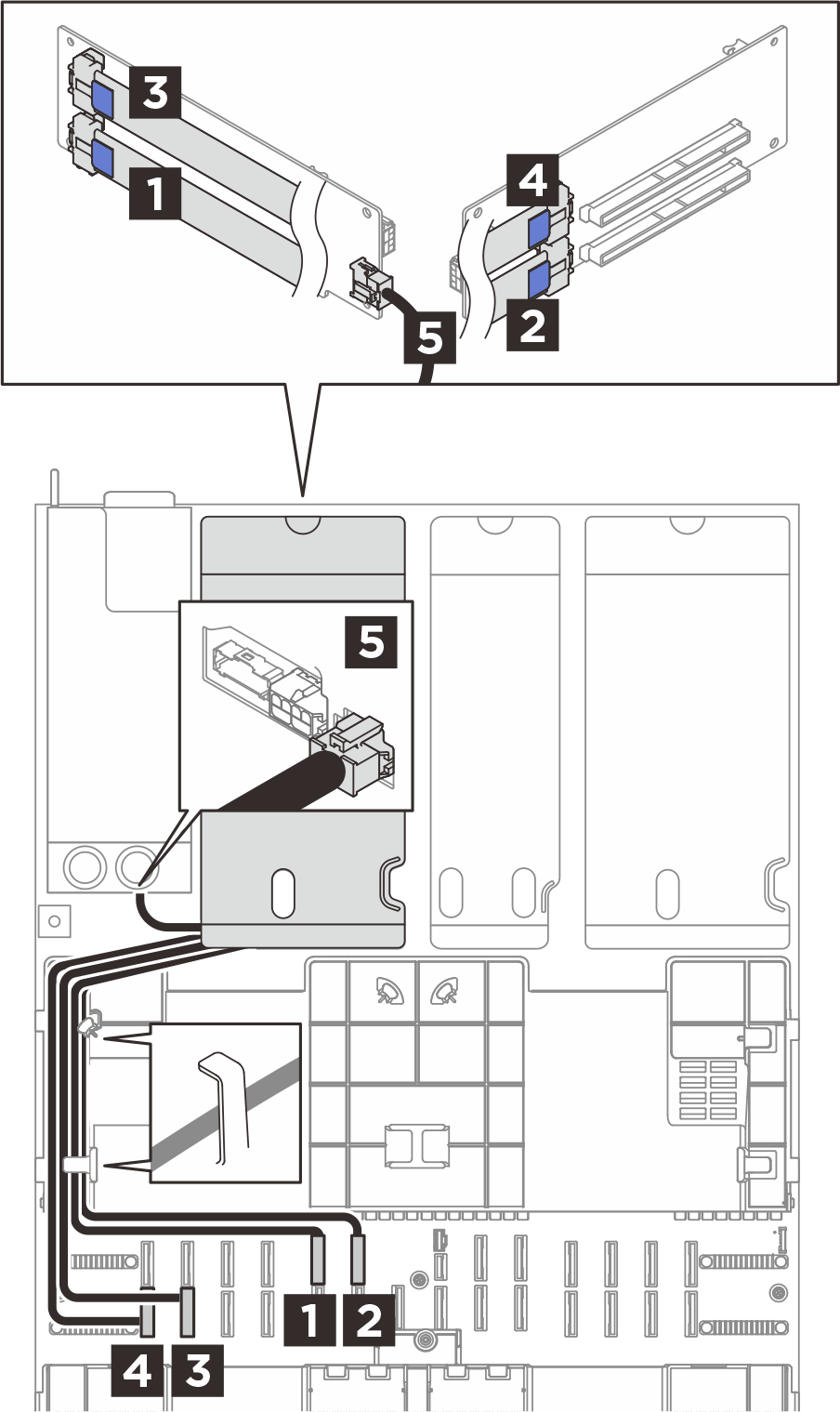

รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe 3 แบบ 2 ช่องเสียบ
| จาก (ตัวยก PCIe) | ไปยัง | สาย |
|---|---|---|
1 R1 | 1 ส่วนประกอบของแผงระบบ: P17 | MCIO x8 เป็น Swift x8 (540 มม., แบน 140 มม.) |
2 R2 | 2 ส่วนประกอบแผงระบบ: P18 | MCIO x8 เป็น Swift x8 (620 มม.) |
3 R3 | 3 ส่วนประกอบแผงระบบ: P2 | MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.) |
4 R4 | 4 ส่วนประกอบแผงระบบ: P1 | MCIO x8 เป็น Swift x8 (500 มม.) |
5 ขั้วต่อไฟฟ้า | 5 PDB: ขั้วต่อไฟฟ้าตัวยก |
|

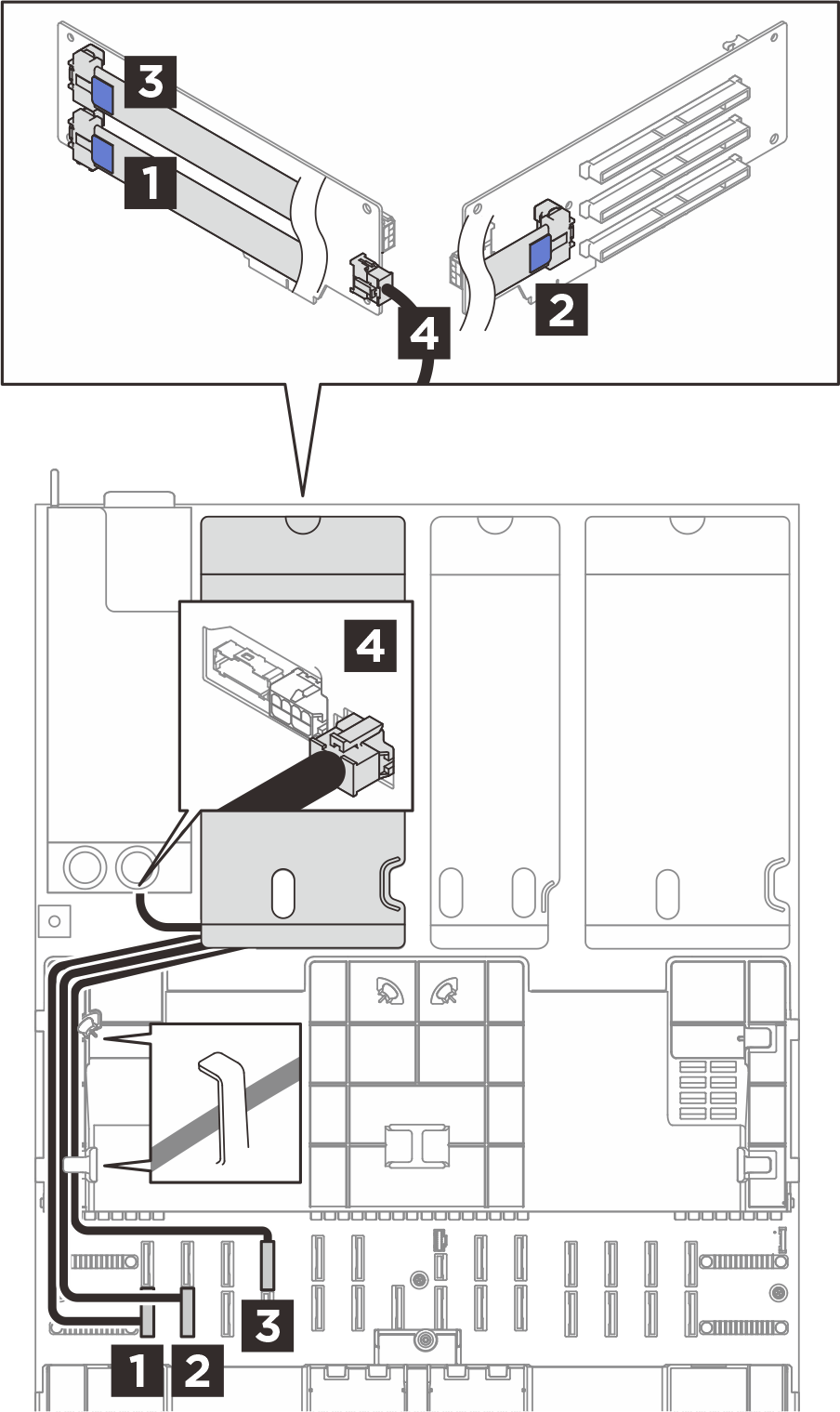

รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe 3 แบบ 3 ช่องเสียบ (ช่องใส่ขนาด 2.5 นิ้ว)
| จาก (ตัวยก PCIe) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 R1 | 1 P1 | MCIO x8 เป็น Swift x8 (540 มม., แบน 140 มม.) |
2 R2 | 2 P2 | MCIO x8 เป็น Swift x8 (420 มม.) |
3 R3 | 3 P16 | MCIO x8 เป็น Swift x8 (540 มม., แบน 140 มม.) |
4 ขั้วต่อไฟฟ้า | 4 PDB: ขั้วต่อไฟฟ้าตัวยก |
|

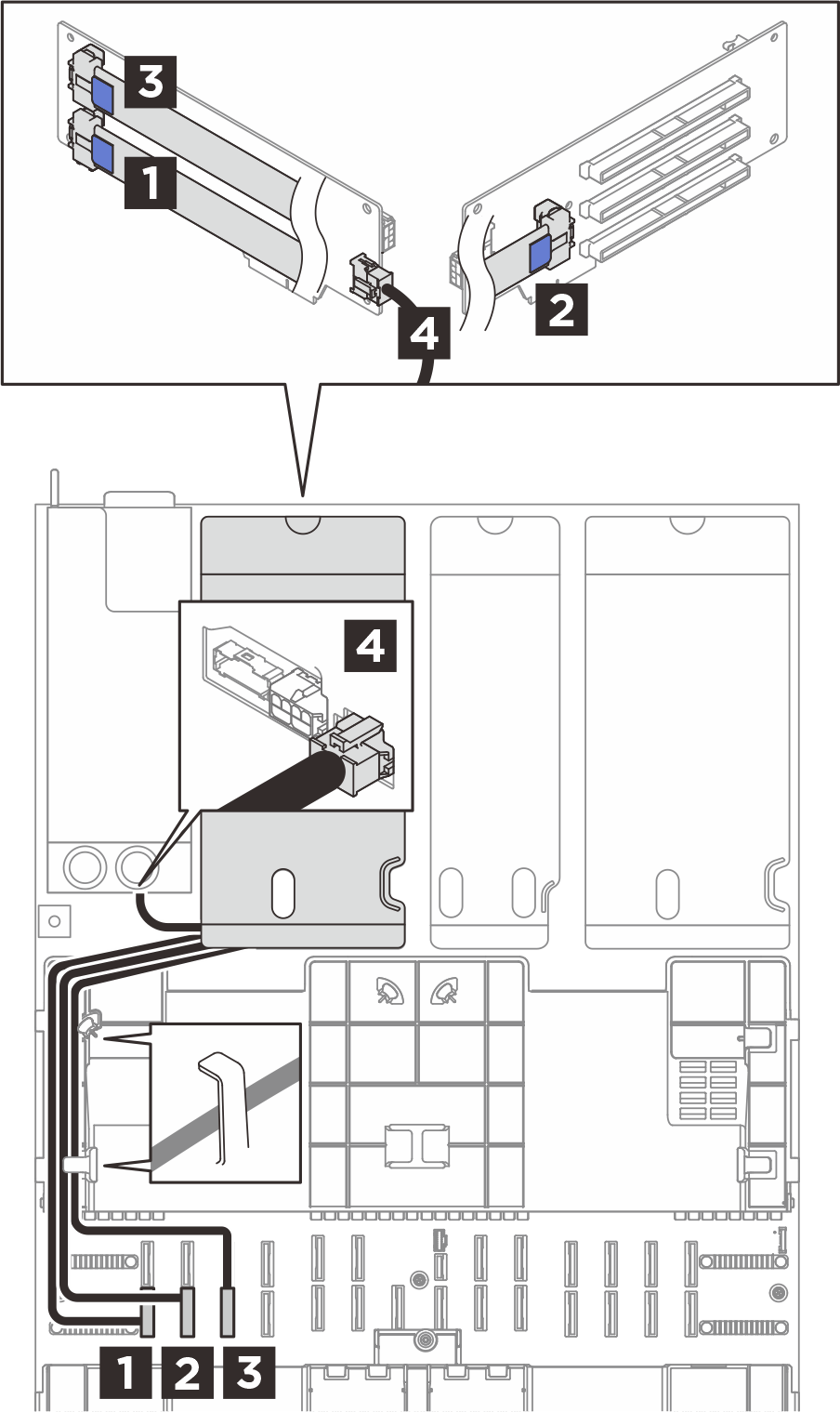

รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe 3 แบบ 3 ช่องเสียบ (ช่องใส่ E3.S)
| จาก (ตัวยก PCIe) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 R1 | 1 P1 | MCIO x8 เป็น Swift x8 (540 มม., แบน 140 มม.) |
2 R2 | 2 P2 | MCIO x8 เป็น Swift x8 (420 มม.) |
3 R3 | 3 P3 | MCIO x8 เป็น Swift x8 (540 มม., แบน 140 มม.) |
4 ขั้วต่อไฟฟ้า | 4 PDB: ขั้วต่อไฟฟ้าตัวยก |
|
