Прокладка кабелей для платы-адаптера Riser PCIe 3

В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe 3.

Прим.

  • Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n

  • Маркировка Cable PN или FRU PN находится на этикетке кабеля.

  • При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

  • Этикетка на каждом сигнальном кабеле указывает источник и место назначения подключения. Эта информация представляется в форматах RY-X и P Z. Y указывает номер платы-адаптера Riser PCIe, X — разъем на этой плате-адаптере, а Z — разъем на блоке материнской платы.

Выберите план прокладки в зависимости от модели сервера.

Модель сервера с платой-адаптером Riser PCIe 3 с двумя гнездами​

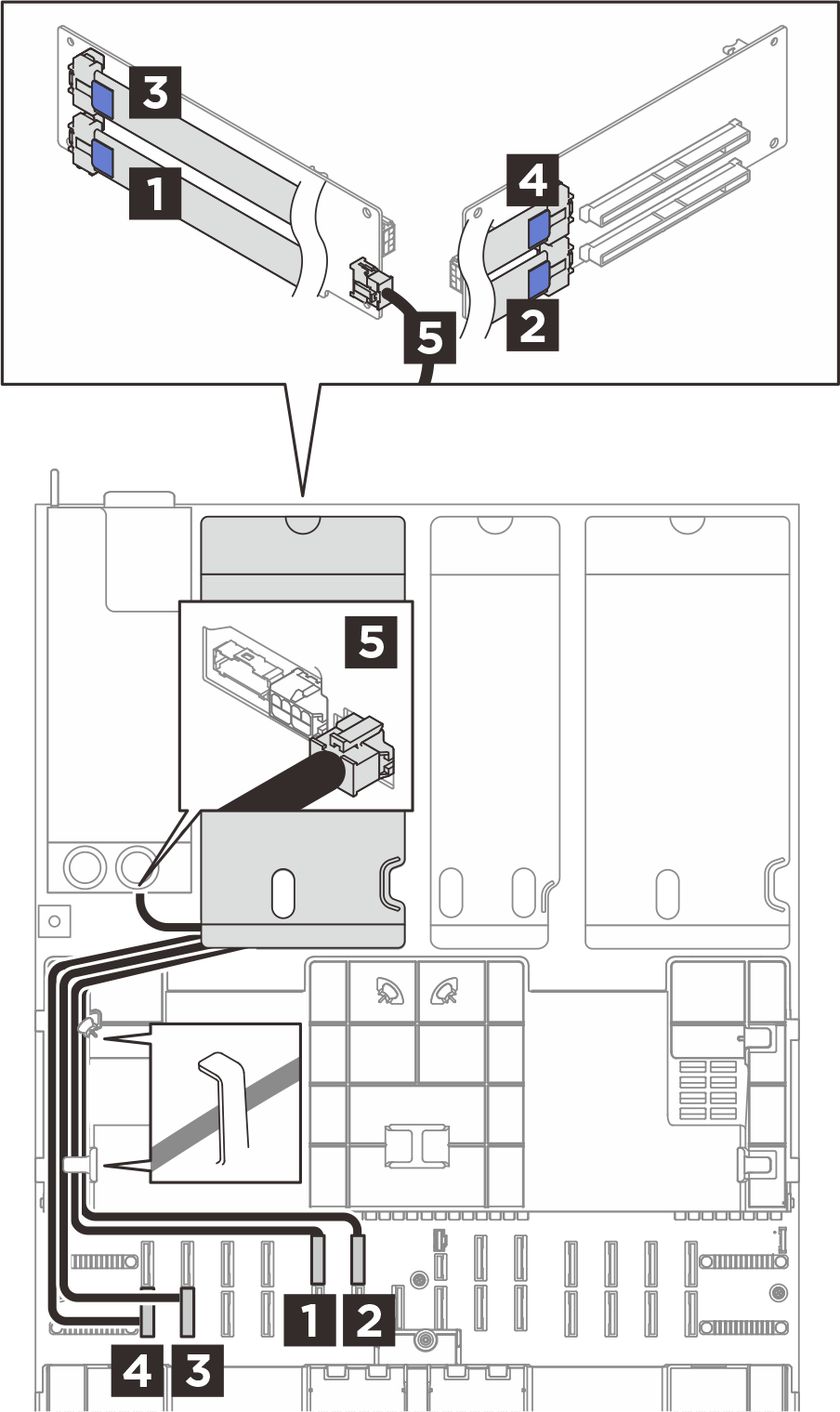

Рис. 1. Прокладка кабелей для платы-адаптера Riser PCIe 3 с двумя гнездами
Cable routing for the PCIe riser 3 (2.5-inch server)
Прим.
Для конфигурации платы-адаптера Riser 3 x8/x8 подключите только 1R1, 3R3 и 5Питание.
От (плата-адаптер Riser PCIe)ККабель

1 R1

1 Блок материнской платы: P17

MCIO x8 — Swift x8 (540 мм, плоская модель 140 мм)

2 R2

2 Блок материнской платы: P18

MCIO x8 — Swift x8 (620 мм)

3 R3

3 Блок материнской платы: P2

MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм)

4 R4

4 Блок материнской платы: P1

MCIO x8 — Swift x8 (500 мм)

5 Питание

5 Плата распределения питания: разъем питания платы-адаптера Riser

  • 2x8 — 2x4 (200 мм)

  • 2x8 — 2x4*2 (200/660 мм)

Прим.
Для конфигурации x8/x8 подключите только 1, 3 и 5.

Модель сервера с платой-адаптером Riser PCIe 3 с тремя гнездами (отсеки для 2,5-дюймовых дисков)​

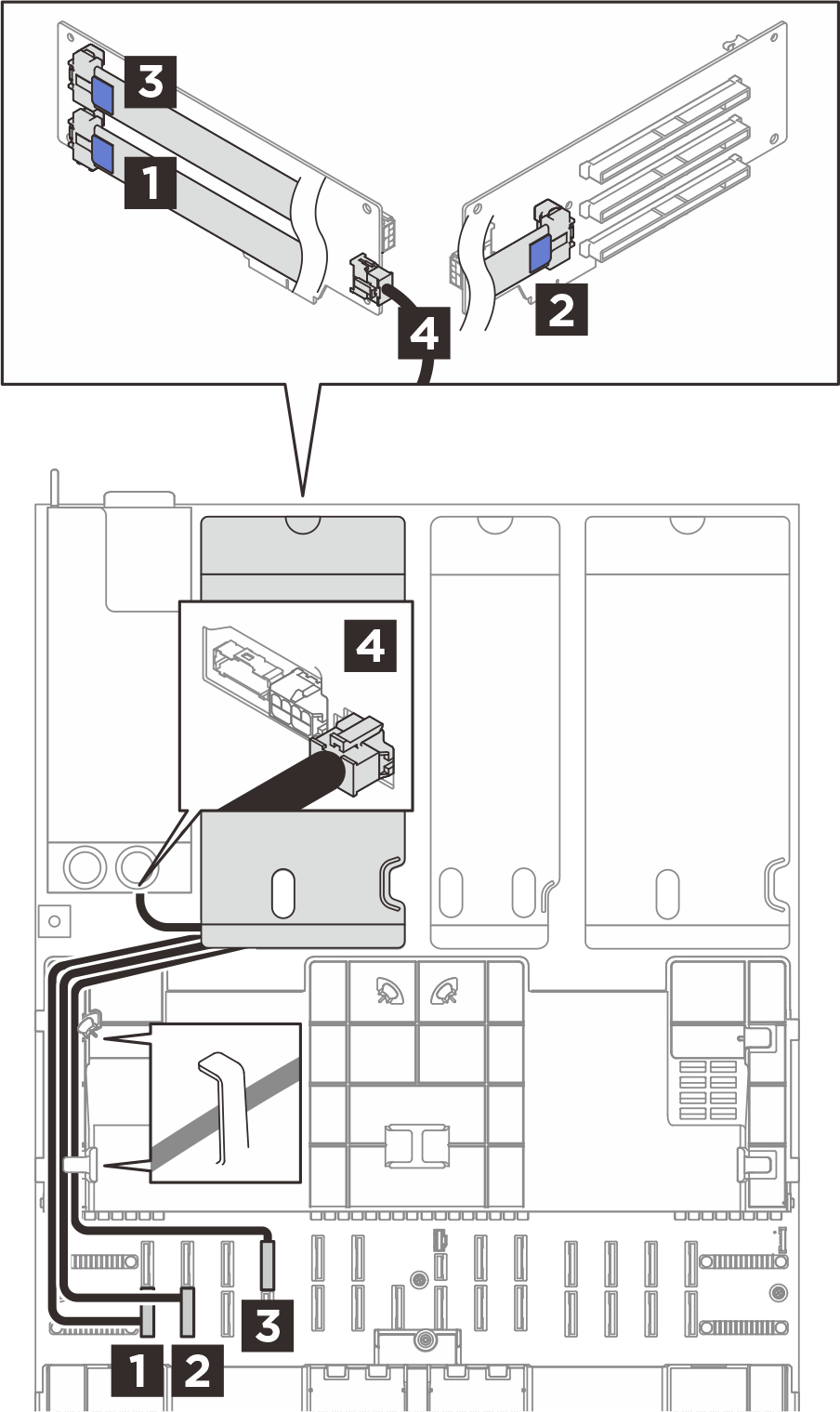

Рис. 2. Прокладка кабелей для платы-адаптера Riser PCIe 3 с тремя гнездами (отсеки для 2,5-дюймовых дисков)
Cable routing for the 3-slot PCIe riser 3 (2.5-inch bays)
От (плата-адаптер Riser PCIe)К (блок материнской платы)Кабель

1 R1

1 P1

MCIO x8 — Swift x8 (540 мм, плоская модель 140 мм)

2 R2

2 P2

MCIO x8 — Swift x8 (420 мм)

3 R3

3 P16

MCIO x8 — Swift x8 (540 мм, плоская модель 140 мм)

4 Питание

4 Плата распределения питания: разъем питания платы-адаптера Riser

  • 2x8 — 2x4 (200 мм)

  • 2x8 — 2x4*2 (200/660 мм)

Модель сервера с платой-адаптером Riser PCIe 3 с тремя гнездами (отсеки E3.S)​

Рис. 3. Прокладка кабелей для платы-адаптера Riser PCIe 3 с тремя гнездами (сервер с отсеками для дисков E3.S)
Cable routing for the 3-slot PCIe riser 3 (E3.S server)
От (плата-адаптер Riser PCIe)К (блок материнской платы)Кабель

1 R1

1 P1

MCIO x8 — Swift x8 (540 мм, плоская модель 140 мм)

2 R2

2 P2

MCIO x8 — Swift x8 (420 мм)

3 R3

3 P3

MCIO x8 — Swift x8 (540 мм, плоская модель 140 мм)

4 Питание

4 Плата распределения питания: разъем питания платы-адаптера Riser

  • 2x8 — 2x4 (200 мм)

  • 2x8 — 2x4*2 (200/660 мм)
