System-E/A-Platine installieren (DCSCM)

Mithilfe der Informationen in diesem Abschnitt können Sie die System-E/A-Platine installieren. Die System-E/A-Platine wird auch als Datacenter-ready Secure Control Module (DCSCM) bezeichnet.

Vorgehensweise

1. Installieren Sie die System-E/A-Platine.
   1. Installieren Sie die System-E/A-Platine in der Systemplatinenbaugruppe.
   2. Befestigen Sie die System-E/A-Platine an der Vorderseite mit zwei M3 PH1-Schrauben an der Systemplatinenbaugruppe.

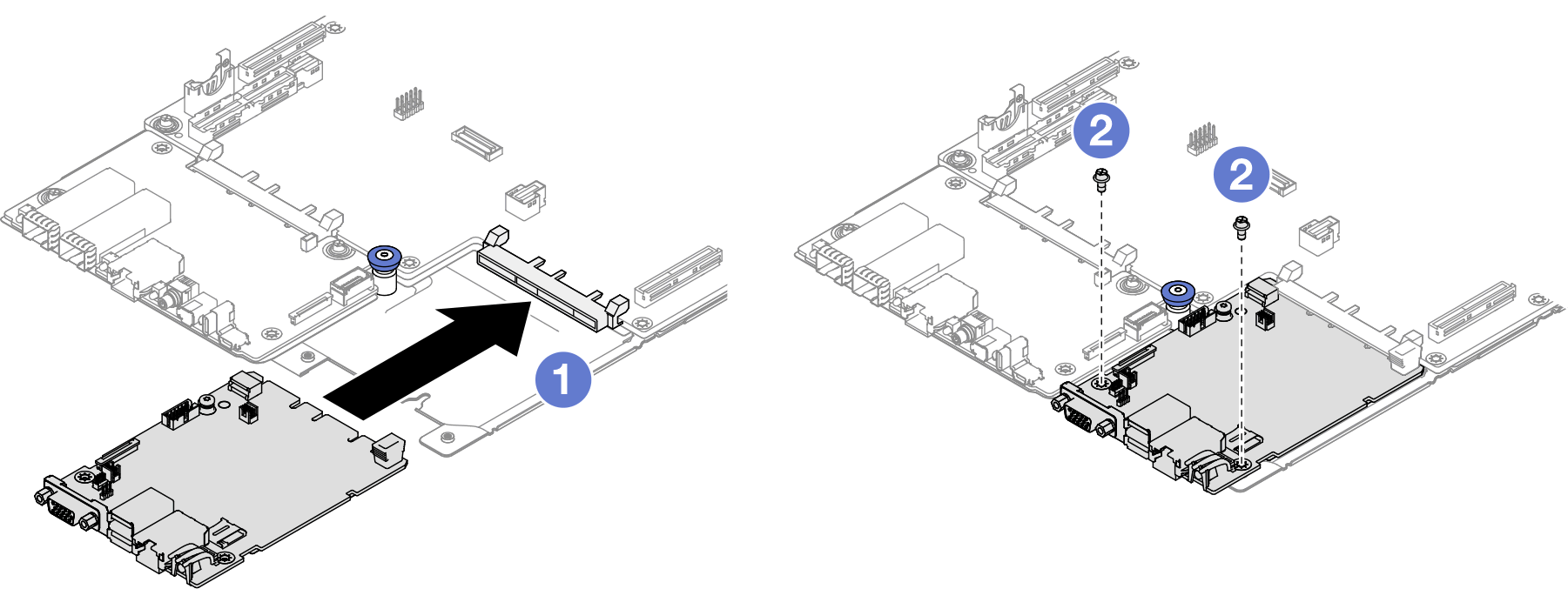

   Abbildung 1. Installieren der System-E/A-Platine


2. Installieren Sie das FPC-Kabel an der vorderen E/A-Platine und der System-E/A-Platine.
   1. Ziehen Sie die Verriegelung der Anschlüsse an der E/A-Platine an der Vorderseite und der System-E/A-Platine hoch.
      Abbildung 2. Hochziehen der Anschlussverriegelungen


   2. Passen Sie den Aufdruck auf dem FPC-Kabel und den Anschlüssen an. Installieren Sie dann das FPC-Kabel an der vorderen E/A-Platine und der System-E/A-Platine.

      FPC-Kabelverbindung zur vorderen E/A-Platine und System-E/A-Platine
      Von		Bis
      FPC-Kabelende mit der Kennzeichnung „FIO SIDE“	→	FIO SIDE-Anschluss an der E/A-Platine an der Vorderseite
      FPC-Kabelende mit der Kennzeichnung „SCM SIDE“	→	PHY CONN-Anschluss auf der System-E/A-Platine

      Abbildung 3. FPC-Kabelverbindung


   3. An beiden Enden des FPC-Kabels befindet sich eine weiße Linie. Führen Sie das FPC-Kabel in die Anschlüsse ein, bis die weißen Linien unsichtbar sind. Das FPC-Kabel ist nicht korrekt installiert, wenn die weißen Linien sichtbar sind.
      Abbildung 4. Überprüfen der ordnungsgemäßen Installation des FPC-Kabels


   4. Drücken Sie auf die Verriegelungen, um das FPC-Kabel an den Anschlüssen zu befestigen.
      Abbildung 5. Drücken der Anschlussverriegelungen


3. Am Kabel des COM-Ports ist ein Etikett angebracht. Rollen Sie das Etikett vollständig um das Kabel, um zu verhindern, dass das Etikett mit Systemanschlüssen und Wasserkreislauf in Berührung kommt.
   Abbildung 6. Rollen des Etiketts um das Kabel des COM-Ports


4. Installieren Sie das COM-Port-Kabel an der vorderen E/A-Platine und der System-E/A-Platine. Platzieren Sie das Kabel zwischen Kolben und seriellem Protokollanschluss.

   1 Serieller Protokollanschluss auf E/A-Platine an der Vorderseite

   2 COM-Port-Anschluss auf der System-E/A-Platine

   Abbildung 7. Entfernen des Kabels des COM-Ports



   Achtung

   Das Kabel des COM-Ports sollte zwischen dem Kolben und dem seriellen Protokollanschluss platziert werden.

   Abbildung 8. Ansicht von oben auf die Kabelführung des COM-Ports


5. Installieren Sie die Systemplatinenbaugruppe im Einbaurahmen.
   Anmerkung

   Halten Sie die Systemplatinenbaugruppe an der Rändelschraube an der Vorderseite und an der Lasche neben dem Netzteilanschluss.

   Abbildung 9. Halten der Systemplatinenbaugruppe


   1. Setzen Sie die Systemplatinenbaugruppe in den Einbaurahmen ein.
      Abbildung 10. Installieren der Systemplatinenbaugruppe


   2. Drücken Sie auf die SFP-Ethernet-Anschlüsse auf der FIO-Platine.
   3. Drücken Sie auf die SFP-Ethernet-Anschlüsse und schieben Sie die Systemplatinenbaugruppe nach vorne, um die vorderen Anschlüsse in den entsprechenden Öffnungen an der Frontblende zu sichern.
   Abbildung 11. Befestigen der Systemplatinenbaugruppe am Einbaurahmen


6. Stellen Sie sicher, dass die Griffe am Einbaurahmen der Stromversorgungsplatine in der Entriegelungsposition sind.
   Abbildung 12. Entriegelungsposition des Griffs am Einbaurahmen der Stromversorgungsplatine


7. Installieren Sie den Einbaurahmen der Stromversorgungsplatine.
   1. Richten Sie die Netzteilanschlüsse am Einbaurahmen der Stromversorgungsplatine an den Netzteilanschlüssen der Systemplatinen aus.
   2. Auf der rechten und linken Seite innerhalb des Einbaurahmens befinden sich zwei dreieckige Markierungen. Schieben Sie den PDB-Einbaurahmen in den Server-Einbaurahmen. Hören Sie auf zu drücken, wenn der PDB-Einbaurahmen die dreieckigen Markierungen erreicht.
   3. Drehen Sie beide Griffe des Einbaurahmens der Stromversorgungsplatine gleichzeitig in die gesperrte Position.
   Achtung

   Achten Sie darauf, beide Griffe gleichzeitig zu drehen.

   Abbildung 13. Installieren des PDB-Einbaurahmens


8. Bringen Sie zwei PH1-Schrauben von der Außenseite des Einbaurahmens an.
   Abbildung 14. Anbringen der Schrauben von der Außenseite des Einbaurahmens


9. Bringen Sie die drei unverlierbaren PH1-Schrauben an, um den Einbaurahmen der Stromversorgungsplatine am Einbaurahmen des Servers zu befestigen.
   Abbildung 15. Anziehen der unverlierbaren Schrauben


10. Ziehen Sie zwei unverlierbare PH1-Schrauben an, um die Systemplatinenbaugruppe am Einbaurahmen zu befestigen.
    Abbildung 16. Anziehen der unverlierbaren Schrauben an der Systemplatinenbaugruppe
