Instalación de la placa de E/S del sistema (DCSCM)

Utilice esta información para instalar la placa de E/S del sistema. La placa de E/S del sistema también se conoce como módulo de control seguro listo para el centro de datos (DCSCM).

Procedimiento

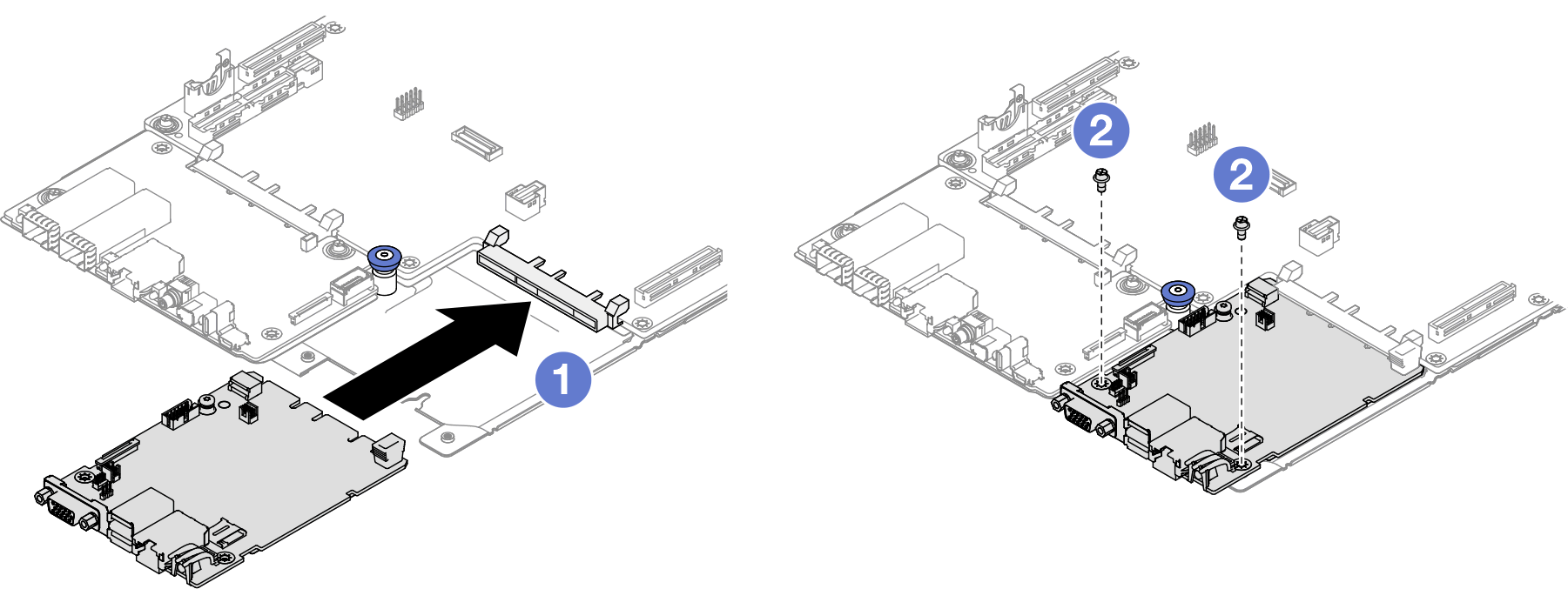

1. Instale la placa de E/S del sistema.
   1. Instale la placa de E/S del sistema en el conjunto de la placa del sistema.
   2. Instale dos tornillos M3 PH1 para fijar la placa de E/S del sistema al conjunto de la placa del sistema.
   Figura 1. Instalación de la placa de E/S del sistema


2. Instale el cable FPC en la placa de E/S frontal y en la placa de E/S del sistema.
   1. Tire del pestillo de los conectores en la placa de E/S frontal y la placa de E/S del sistema.
      Figura 2. Apertura de los pestillos del conector


   2. Ajuste la malla del cable FPC y los conectores. A continuación, instale el cable FPC en la placa de E/S frontal y en la placa de E/S del sistema.

      Conexión de cables FPC a la placa de FIO y la placa de E/S del sistema
      Desde		Hasta
      Extremo del cable FPC marcado como FIO SIDE	→	Conector FIO SIDE en la placa de E/S frontal
      Extremo del cable FPC marcado como SCM SIDE	→	Conector PHY CONN en la placa de E/S del sistema

      Figura 3. Conexión de cables FPC


   3. Hay una línea blanca en ambos extremos del cable FPC. Inserte el cable FPC en los conectores hasta que dejen de verse las líneas blancas. El cable FPC no está instalado correctamente si las líneas blancas son visibles.
      Figura 4. Comprobación de la instalación adecuada del cable FPC


   4. Presione los pestillos para fijar el cable FPC a los conectores.
      Figura 5. Presión de los pestillos de los conectores


3. Hay una etiqueta pegada al cable del puerto COM. Enrolle completamente la etiqueta alrededor del cable para evitar que interfiera con los conectores del sistema y el bucle de agua.
   Figura 6. Enrollado de la etiqueta alrededor del cable del puerto COM


4. Instale el cable del Puerto COM en la placa de E/S frontal y en la placa de E/S del sistema. Coloque el cable entre el émbolo y el conector del registro serie.

   1 Conector de registro serie en la placa de E/S frontal

   2 Conector del puerto COM en la placa de E/S del sistema

   Figura 7. Extracción del cable del puerto COM



   Atención

   El cable del puerto COM debe colocarse entre el émbolo y el conector del registro serie.

   Figura 8. Vista superior de la disposición de los cables del puerto COM


5. Instale el conjunto de la placa del sistema en la bandeja.
   Nota

   Sujete el conjunto de la placa del sistema por el tornillo ajustable de fijación en la parte frontal y la pestaña junto al conector de alimentación.

   Figura 9. Cómo sujetar el conjunto de la placa del sistema


   1. Coloque el conjunto de la placa del sistema en la bandeja.
      Figura 10. Instalación del conjunto de la placa del sistema


   2. Presione los puertos Ethernet SFP en la placa de FIO.
   3. Mantenga presionados los puertos Ethernet SFP y deslice el conjunto de la placa del sistema hacia delante para fijar los conectores frontales en las aberturas correspondientes en el marco biselado frontal.
   Figura 11. Fijación del conjunto de la placa del sistema a la bandeja


6. Asegúrese de que las asas de la bandeja PDB estén giradas a la posición de desbloqueo.
   Figura 12. Posición de desbloqueo del asa de la bandeja PDB


7. Instale la bandeja PDB.
   1. Alinee los conectores de alimentación de la bandeja PDB con los conectores de alimentación de las placas del sistema.
   2. Hay marcas triangulares en el interior del lado derecho e izquierdo de la bandeja. Empuje la bandeja PDB hacia la bandeja del servidor. Deje de empujar cuando la bandeja PDB coincida con las marcas triangulares.
   3. Gire ambas asas de la bandeja PDB al mismo tiempo a la posición de bloqueo.
   Atención

   Asegúrese de girar ambas asas al mismo tiempo.

   Figura 13. Instalación de la bandeja PDB


8. Instale dos tornillos PH1 desde el exterior de la bandeja.
   Figura 14. Instalación de tornillos desde el exterior de la bandeja


9. Apriete los tres tornillos cautivos PH1 para instalar la bandeja PDB en la bandeja del servidor.
   Figura 15. Apriete de tornillos de fijación


10. Apriete dos tornillos de fijación PH1 para fijar el conjunto de la placa del sistema a la bandeja.
    Figura 16. Apriete de los tornillos de sujeción en el conjunto de la placa del sistema
