Installation de la carte d’E-S système (DC-SCM)

Les informations suivantes vous indiquent comment installer la carte d’E-S système. La carte d’E-S système est également connue sous le nom de module de contrôle sécurisé prêt pour le centre de données (DC-SCM).

Procédure

1. Installez la carte d’E-S système.
   1. Installez la carte d’E-S système sur le bloc carte mère.
   2. Installez deux vis M3 PH1 pour fixer la carte d’E-S système au bloc carte mère.

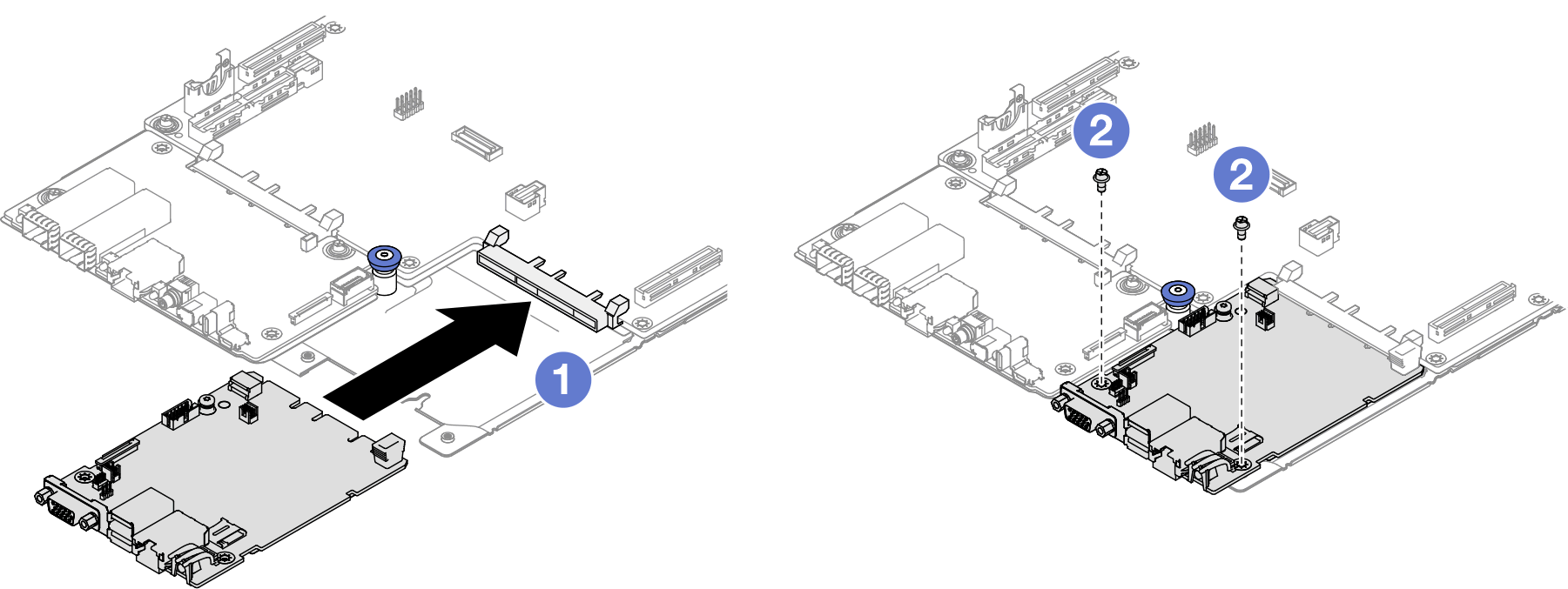

   Figure 1. Installation de la carte d’E-S système


2. Installez le câble FPC sur la carte d’E-S avant et sur la carte d’E-S système.
   1. Ouvrez le taquet des connecteurs sur la carte d’E-S avant et la carte d’E-S système.
      Figure 2. Ouverture des taquets de connecteurs


   2. Faites correspondre l’inscription sérigraphiée sur le câble FPC et les connecteurs. Ensuite, installez le câble FPC sur la carte d’E-S avant et sur la carte d’E-S système.

      Connexion du câble FPC à la carte FIO et à la carte d’E-S système
      De		Vers
      Extrémité du câble FPC marquée FIO SIDE (côté FIO)	→	Connecteurs FIO SIDE sur la carte d’E-S avant
      Extrémité du câble FPC marquée SCM SIDE (côté SCM)	→	Connecteur PHY CONN sur la carte d’E-S système

      Figure 3. Branchement du câble FPC


   3. Une ligne blanche se trouve aux deux extrémités du câble FPC. Insère le câble FPC dans les connecteurs jusqu’à ce que les lignes blanches soient invisibles. Le câble du module FPC n’est pas bien installé si les lignes blanches sont visibles.
      Figure 4. Vérification de le la bonne installation du câble FPC



      Si la ligne blanche est toujours visible après l’insertion du câble du module FPC, vérifiez que les loquets des connecteurs sont entièrement relevés et desserrés.

      Figure 5. Ouverture des taquets de connecteurs


   4. Appuyez sur les taquets pour fixer le câble FPC aux connecteurs.
      Figure 6. Appui sur les loquets de connecteurs


3. Une étiquette est attachée au câble du port COM. Enroulez l’étiquette entièrement autour du câble pour éviter qu’elle n’interfère avec les connecteurs du système et la boucle d’eau.
   Figure 7. Enroulement de l’étiquette autour du câble du port COM


4. Installez le câble du port COM sur la carte d’E-S avant et sur la carte d’E-S système. Placez le câble entre le piston et le connecteur de port série.

   1 Connecteur de port série sur la carte d’E-S avant

   2 Connecteur du port COM sur la carte d’E-S système

   Figure 8. Retrait du câble de port COM



   Avertissement

   Le câble de port COM doit être placé entre le piston et le connecteur de port série.

   Figure 9. Vue supérieure du cheminement du câble du port COM


5. Installez le bloc carte mère dans le plateau.
   Remarque

   Tenez le bloc carte mère par la vis moletée à l’avant et par la languette à côté du connecteur d’alimentation.

   Figure 10. Maintien du bloc carte mère


   1. Placez le bloc carte mère dans le plateau.
      Figure 11. Installation du bloc carte mère


   2. Enfoncez les ports Ethernet SFP sur la carte FIO.
   3. Tout en enfonçant les ports Ethernet SFP, faites glisser le bloc carte mère vers l’avant pour fixer les connecteurs avant dans les ouvertures correspondantes du panneau frontal.
   Figure 12. Fixation du bloc carte mère au plateau


6. Assurez-vous que les poignées du plateau PDB sont tournées en position déverrouillée.
   Figure 13. Position déverrouillée de la poignée du plateau PDB


7. Installez le plateau PDB.
   1. Alignez les connecteurs d’alimentation du plateau PDB sur les connecteurs d’alimentation des cartes mère.
   2. Des marques triangulaires se trouvent sur les côtés droit et gauche à l’intérieur du plateau. Poussez le plateau PDB dans le plateau du serveur. Arrêtez de pousser lorsque le plateau PDB rencontre les marques triangulaires.
   3. Faites pivoter les deux poignées du plateau PDB en même temps en position verrouillée
   Avertissement

   Veillez à faire pivoter les deux poignées en même temps.

   Figure 14. Installation du plateau PDB


8. Installez les deux vis PH1 depuis l’extérieur du plateau.
   Figure 15. Installation des vis depuis l’extérieur du plateau.


9. Serrez les trois vis imperdables PH1 pour installer le plateau PDB dans le plateau du serveur.
   Figure 16. Fixation des vis imperdables


10. Serrez deux vis imperdables PH1 pour fixer le bloc carte mère au plateau.
    Figure 17. Fixation des vis imperdables sur le bloc carte mère
